离心泵叶轮模态分析方法及应用

在瞬态流固耦合计算前,需对转子模型进行模态分析。使用ANSYS12.1有限元求解环境,采用Direct方式,模态求解方法使用的是Block Lancos法。

表6-2中列出的是计算得到的模型离心泵转子系统前10阶模态频率。从表中可以看出,离心泵叶轮的第1阶固有频率为719.8 Hz,远高于模型离心泵叶片通过频率。因此,该模型离心泵在运行过程中,不会发生由周期性流动激励的共振现象。根据第4章中的分析可知,此时流固耦合的数据传递过程中,振动位移是结构对流场影响最重要的载荷量。此外,叶轮模型的前两阶模态频率相近,第4和第5阶、第7和第8阶固有频率差别不大。

表6-2 模型离心泵转子系统前10阶固有频率


如图6-11所示是模型离心泵叶轮前10阶模态的振型。从图中可以看出,转子系统的前2阶振型相似,都是在叶轮某2个对称的位置变形量最大,即叶轮是摆动变形。第3阶模态振型是叶轮沿着z轴的扭动变形。第4阶和第5阶模态振型相似,都是摆动变形,且可以看到1条明显的节径;第4阶振型是沿x方向摆动,第5阶振型是沿着y方向摆动。第6阶振型是沿z方向的错动变形。第7阶和第8阶振型相似,为叶轮的扭曲变形,可以看到2条明显的节径,且分布角度不同。第9阶振型也为扭曲变形,节径数量为3。第10阶振型为叶轮轴端的摆动变形,叶轮处变形很小。

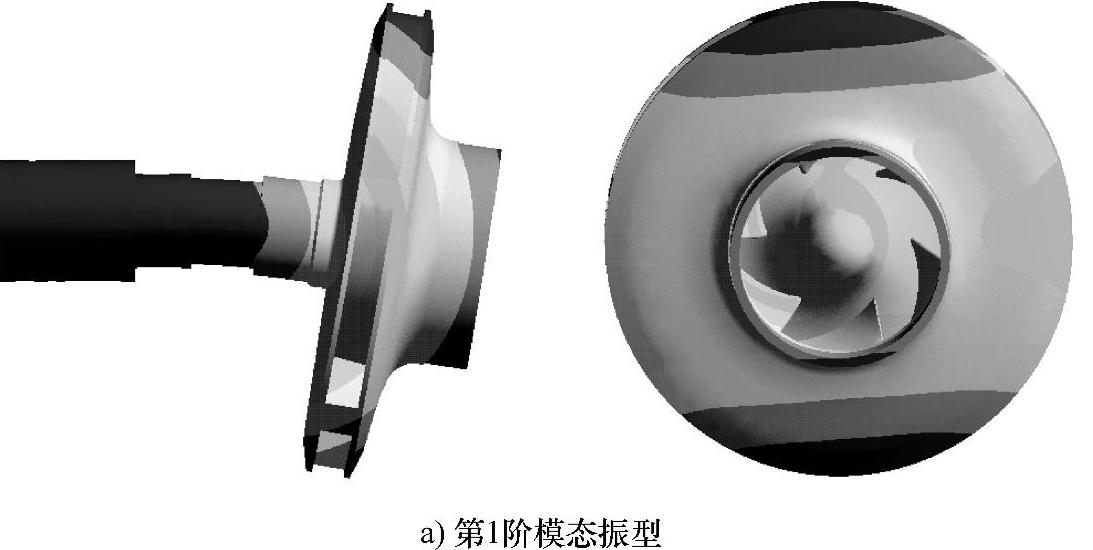

图6-11 模型离心泵叶轮前10阶模态振型(www.daowen.com)

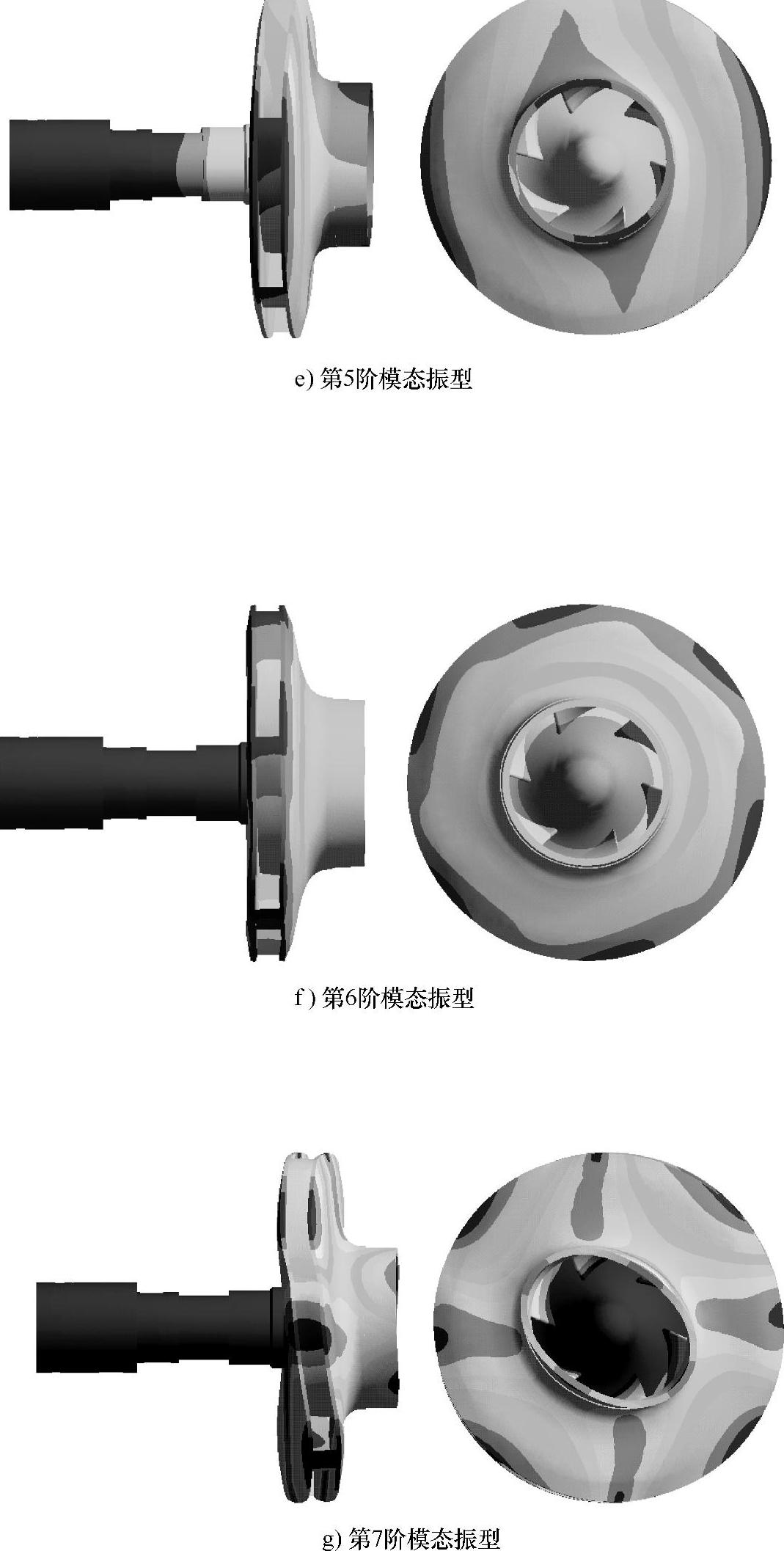

图6-11 模型离心泵叶轮前10阶模态振型(续)


图6-11 模型离心泵叶轮前10阶模态振型(续)


图6-11 模型离心泵叶轮前10阶模态振型(续)
