本章的计算模型为1台单级单吸直联式离心泵,模型离心泵泵体总装图及实物照片如图6-1所示。针对该离心泵模型,分别对流固耦合计算过程中涉及的流场区域和叶轮结构实体进行了三维造型,流体和结构模型如图6-2所示。流场计算将针对模型离心泵全流场,即流动区域不仅包括叶轮和蜗壳流道,还包括叶轮和泵体间的空腔区域,以及叶轮口环间隙内的流动区域。转子结构不仅包括叶轮,而且包括与叶轮相连的泵轴部分。模型离心泵的主要性能和几何参数见表6-1。

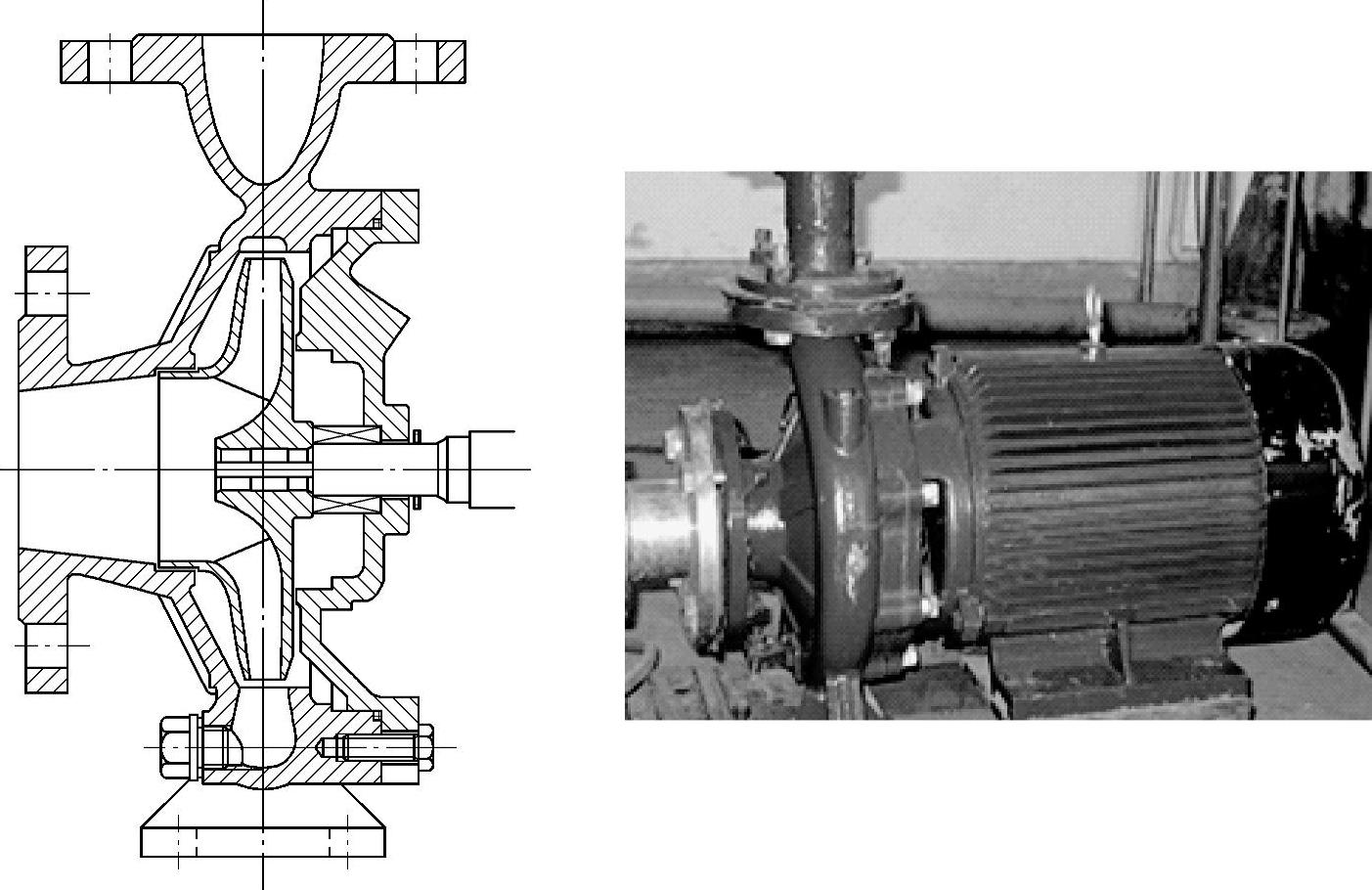

图6-1 模型离心泵泵体总装图及实物照片
图6-2 模型离心泵叶轮结构及流场区域
表6-1 模型离心泵主要几何和性能参数
(续)
分别对叶轮结构模型以及流体模型进行网格划分。叶轮结构模型基于有限元方法,采用六面体网格为主的网格划分方式,有限元网格节点数为70118。模型离心泵叶轮结构有限元网格如图6-3所示。流体区域网格采用多块式六面体结构网格进行划分。模型离心泵叶轮流道、叶轮流道前后泵腔及口环流道、蜗壳流道、内网格分别如图6-4~图6-6所示。全流场内流体网格节点总数为3657012,且壁面网格y+<40。从叶轮口环处网格的放大图可知,为了更准确地预测口环内流动,对该区域已经进行了多层的网格划分。(www.daowen.com)
图6-3 模型离心泵叶轮结构有限元网格
图6-4 模型离心泵叶轮流道网格
图6-5 模型离心泵叶轮流道前后泵腔及口环流道内网格
图6-6 模型离心泵蜗壳流道网格
