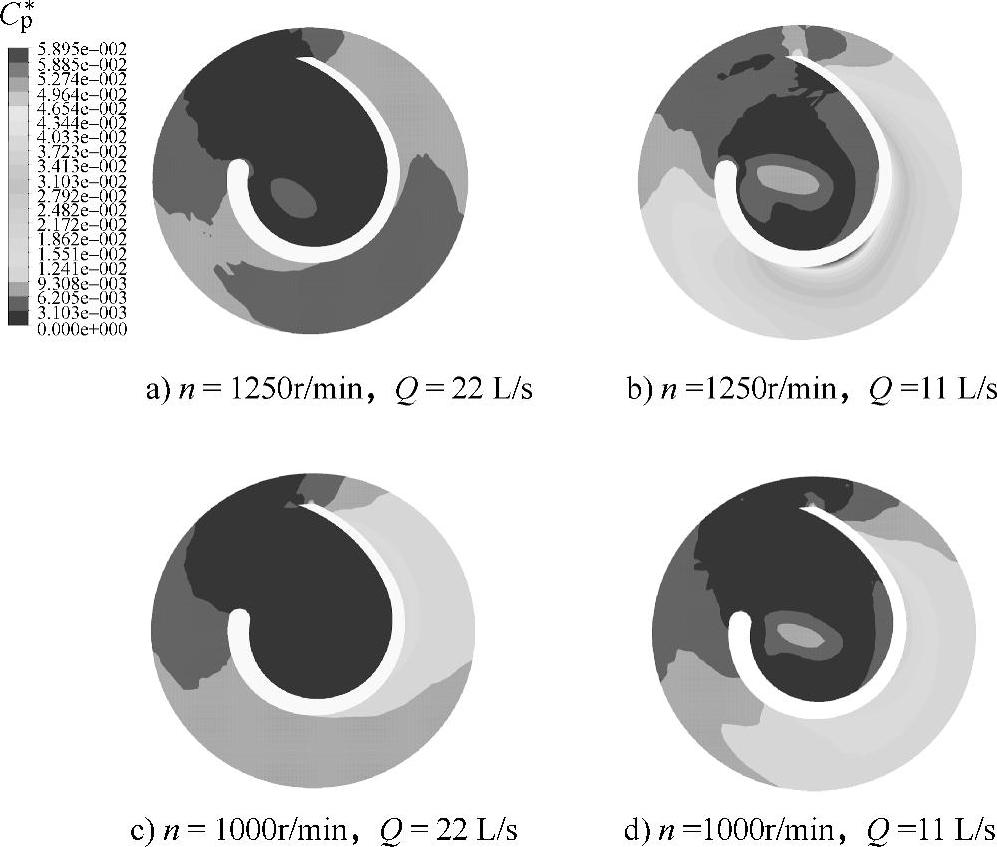

图5-32 不同转速和流量工况下叶轮流道压力脉动强度分布

如图5-32所示是不同转速和流量工况下叶轮流道压力脉动强度的分布。从图中可以看出，对各转速和流量工况，出现压力脉动强度较大的位置均为叶片工作面及其对应的叶轮出口区域。对于各转速、小流量工况，压力脉动强度大的区域面积较大。与其他工况相比，在n=1250r/min，Q=11L/s工况下，叶轮工作面压力脉动强度存在较大的梯度，且存在最大值。这个规律也可从不同转速和流量工况下叶片表面压力脉动强度分布规律中清楚地看到，如图5-33所示。在图中的叶片背面处，不同转速和流量工况下的压力脉动值差别不大，压力脉动强度系数C_p^*值都小于0.01。在叶片工作面上，n=1250r/min，Q=22L/s工况下，压力脉动强度变化不大，而n=1250r/min，Q=11L/s工况下压力脉动强度分布出现了一个明显尖峰，且C_p^*值可达0.06；对于转速n=1000r/min的各流量，值C_p^*最大在0.02左右。

图5-33 不同转速和流量工况下叶片表面压力脉动强度分布

如图5-34所示是不同转速和流量工况下蜗壳流道压力脉动强度的分布。从图中可以看出，蜗壳内压力脉动强度在n=1250r/min时较大，在n=1000r/min时相对较小。对于同一转速下的不同流量工况，压力脉动强度分布呈现出完全不同的规律，这也可从不同转速和流量工况下蜗壳流道内不同圆周位置（r=0.15m）压力脉动强度分布中得出，如图5-35所示。从该图可以看出，相同转速不同流量下，蜗壳一个圆周上压力脉动强度呈波动分布，且有明显的相位差。

如图5-36所示是不同转速和流量工况下叶轮出口圆周面压力脉动强度的分布。在n=1250r/min，Q=22L/s工况下，压力脉动强度分布较小，压力脉动强度系数C_p^*最大值约为0.01。n=1250r/min，Q=11L/s工况下，可以看到存在明显的较大压力脉动强度的区域，即θ=60°～240°的区域，最大C_p^*值约为0.24。对于转速n=1000r/min各工况，整个区域压力脉动强度相对较小；对于Q=22L/s流量，相对较大的压力脉动强度分布

(www.daowen.com)

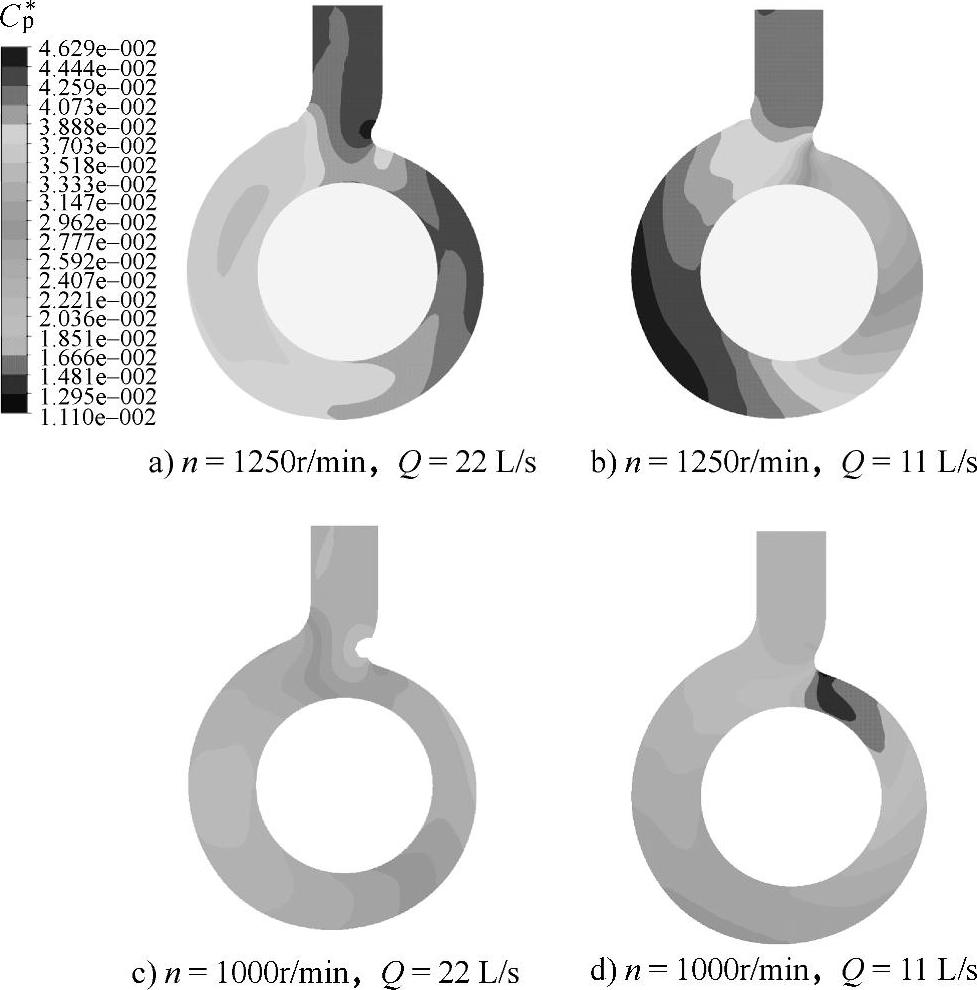

图5-34 不同转速和流量工况下蜗壳流道压力脉动强度分布

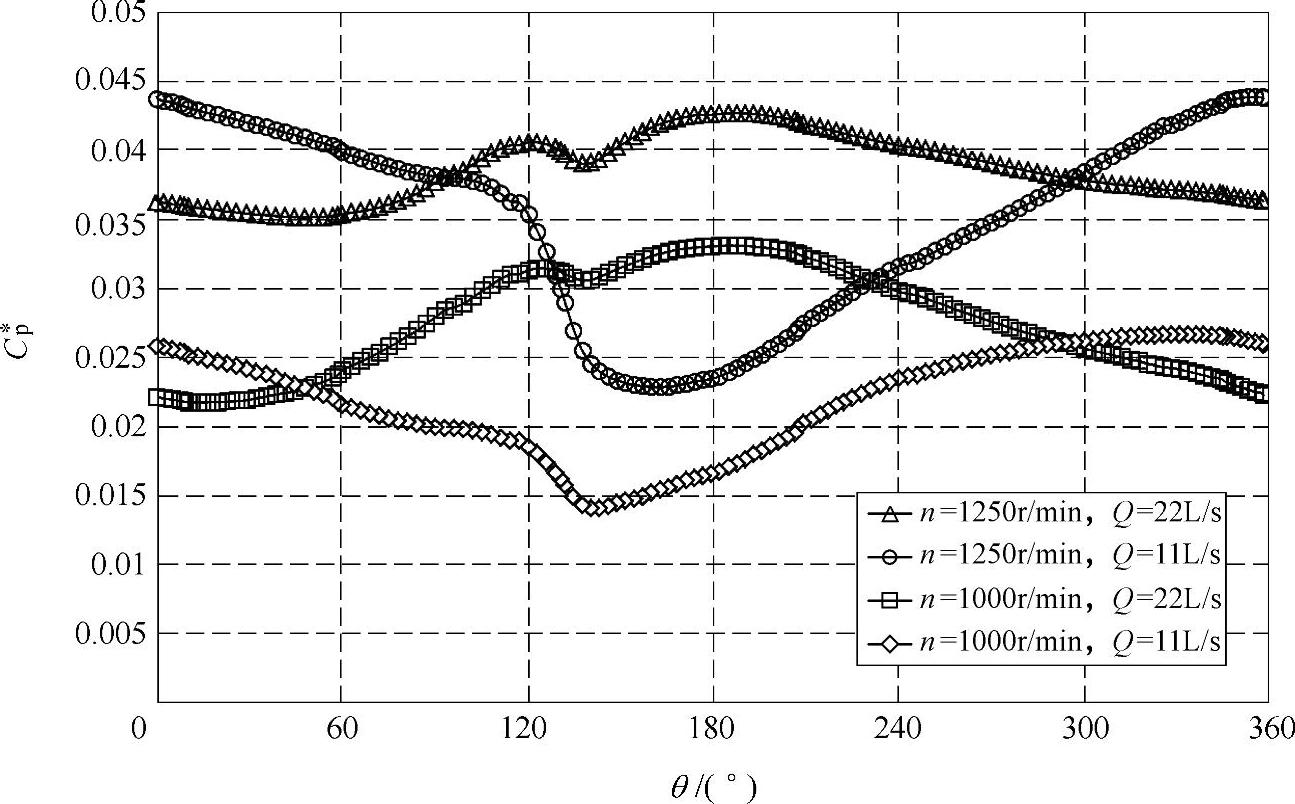

图5-35 不同转速和流量工况下蜗壳流道内不同圆周位置（r=0.15m）压力脉动强度分布

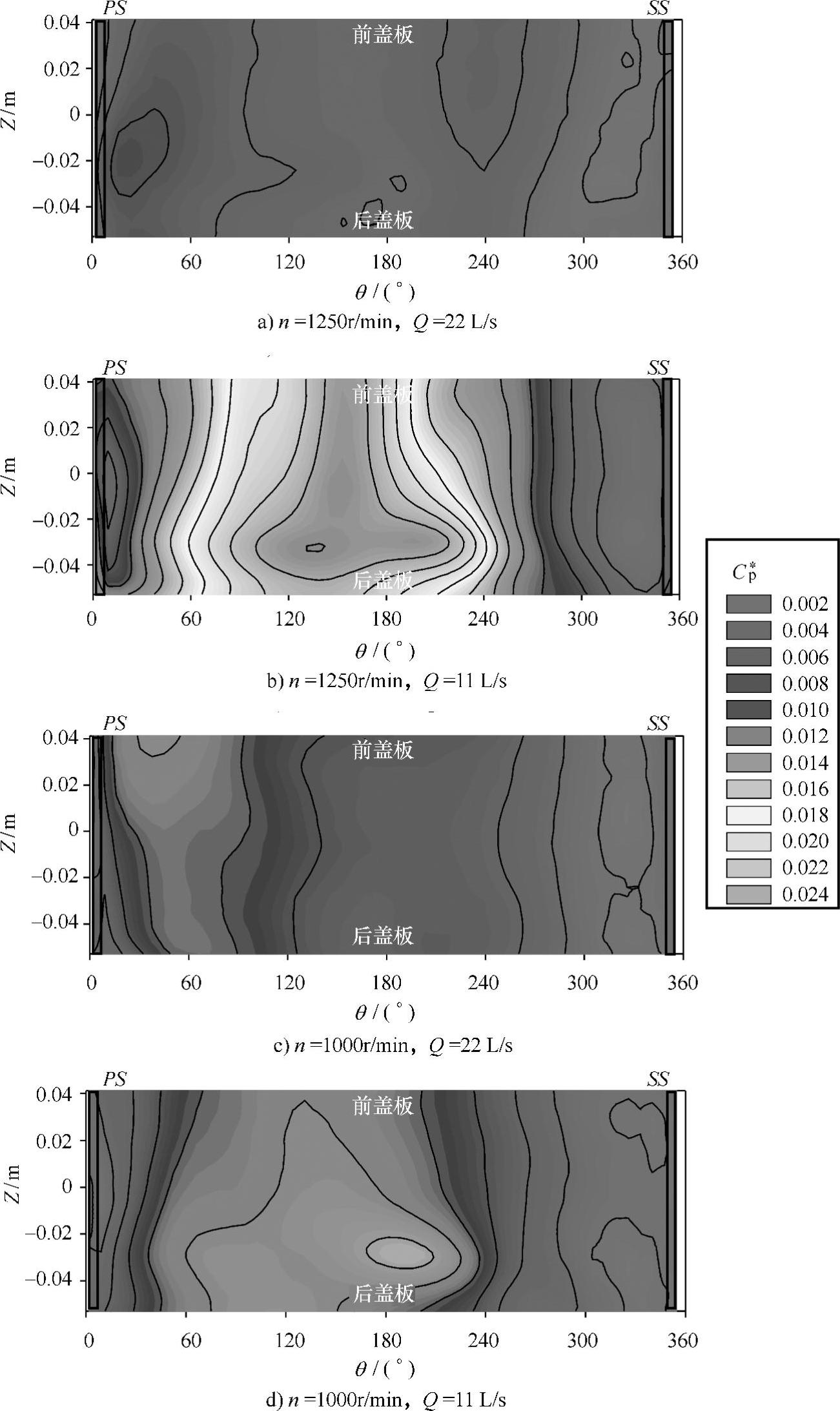

图5-36 不同转速和流量工况下叶轮出口圆周面压力脉动强度分布

在叶片工作面靠近前盖板附近，最大C_p^*值约为0.013；对于Q=11L/s流量，压力脉动强度较大区域也分布在θ=60°～240°范围内，最大C_p^*值约为0.016。
