（1）刚性桨锰矿浸出试验

在搅拌转速为60 r/min，阳极液中Mn2+和H +初始浓度分别为14.67 g/L、37.82 g/L 时，加入矿粉量6 500 kg。试验过程中搅拌槽内二价锰、酸的浓度以及相应电耗数据如图7.23、表7.11 所示。

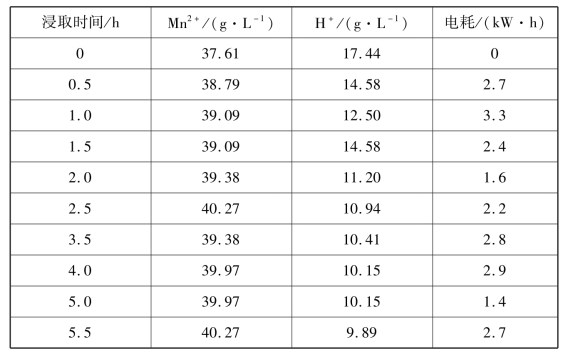

表7.11　二价锰、酸的浓度以及相应电耗

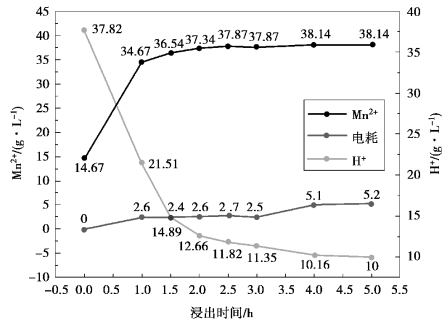

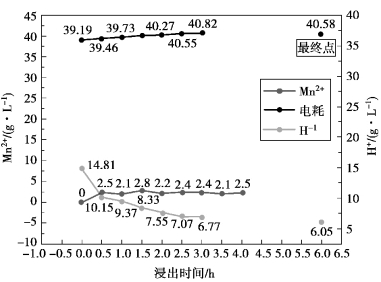

图7.23　二价锰、酸的浓度以及相应电耗变化趋势

（2）刚柔组合桨锰矿浸出试验

在搅拌转速为50 r/min，阳极液中Mn2+和H +初始浓度分别为15.40 g/L、43.48 g/L 时，加入矿粉量7 060 kg。试验过程中搅拌槽内二价锰、酸的浓度以及相应电耗数据如图7.24、表7.12 所示。

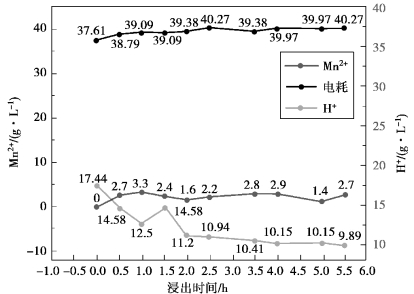

图7.24　二价锰、酸的浓度以及相应电耗变化趋势

表7.12　二价锰、酸的浓度以及相应电耗

（3）混沌电机耦合刚柔组合桨锰矿浸出试验

1）第一组试验

在搅拌转速为50 r/min，混沌电机的变频间隔时间为40 min，如图7.25 所示。阳极液中Mn2+和H +初始浓度分别为15.95 g/L、41.92 g/L 时，加入矿粉量6 500 kg。试验过程中搅拌槽内二价锰、酸的浓度以及相应电耗数据如表7.13、图7.26 所示。

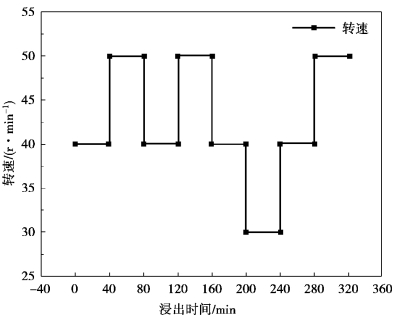

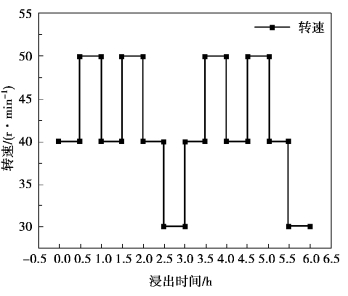

图7.25　变频转速-时间曲线图

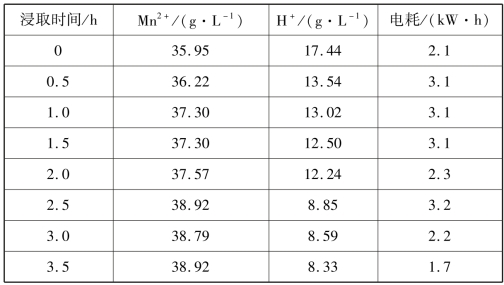

表7.13　二价锰、酸的浓度以及相应电耗

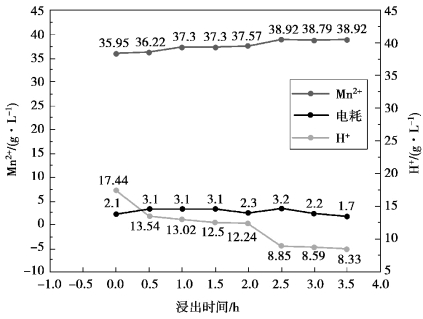

图7.26　二价锰、酸的浓度以及相应电耗变化趋势

2）第二组试验

在搅拌转速为50 r/min，混沌电机的变频间隔时间为30 min，如图7.27 所示。阳极液中Mn2+和H +初始浓度分别为16.88 g/L、36.45 g/L 时，加入矿粉量6 400 kg。试验过程中搅拌槽内二价锰、酸的浓度以及相应电耗数据如表7.14、图7.28 所示。

图7.27　变频转速-时间曲线图

表7.14　二价锰、酸的浓度以及相应电耗

(www.daowen.com)

图7.28　二价锰、酸的浓度以及相应电耗变化趋势

3）第三组试验

在搅拌转速为50 r/min，混沌电机的变频间隔时间为20 min，如图7.29 所示。阳极液中Mn2+和H +初始浓度分别为15.69 g/L、38.27 g/L 时，加入矿粉量6 500 kg。试验过程中搅拌槽内二价锰、酸的浓度以及相应电耗数据如表7.15、图7.30 所示。

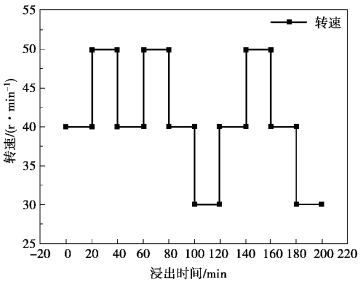

图7.29　变频转速-时间曲线图

表7.15　二价锰、酸的浓度以及相应电耗

图7.30　二价锰、酸的浓度以及相应电耗变化趋势

4）第四组试验

在搅拌转速为50 r/min，混沌电机的变频间隔时间为10 min，如图7.31 所示。阳极液中Mn2+和H +初始浓度分别为15.69 g/L、38.27 g/L 时，加入矿粉量6 500 kg。试验过程中搅拌槽内二价锰、酸的浓度以及相应电耗数据如表7.16、图7.32 所示。

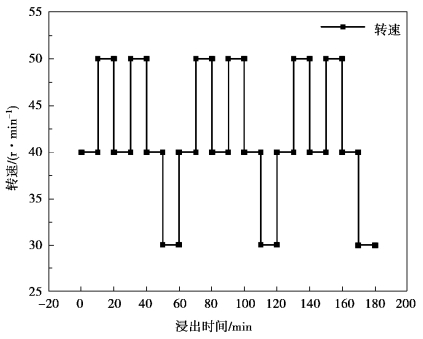

图7.31　变频转速-时间曲线图

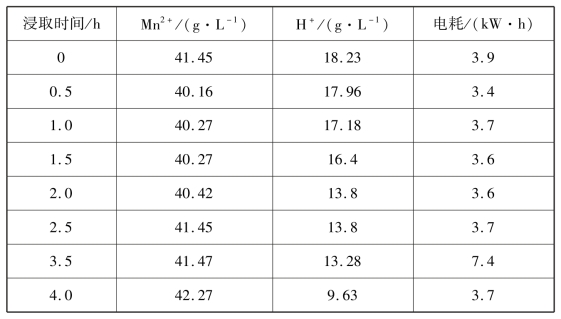

表7.16　二价锰、酸的浓度以及相应电耗

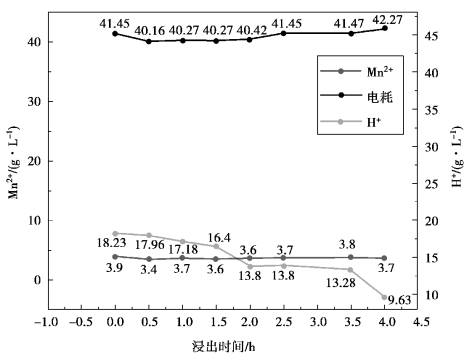

图7.32　二价锰、酸的浓度以及相应电耗变化趋势

（4）电耗对比

不同操作方式下的电耗如表7.17、图7.33 所示。

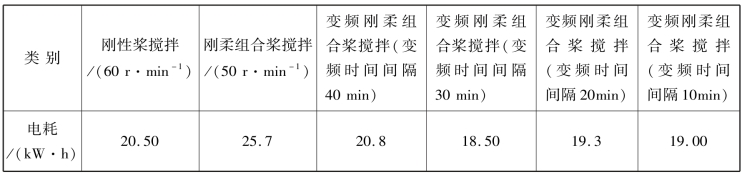

表7.17　不同操作方式下的相应电耗

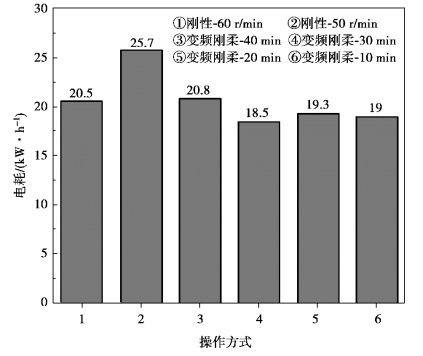

图7.33　不同操作方式下电耗值

0～4 h 内，刚柔组合桨搅拌（50 r/min）体系的电耗值最大，混沌电机耦合刚柔组合桨搅拌（变频时间间隔30 min）体系电耗最小；混沌电机耦合刚柔组合桨搅拌（变频时间间隔30 min）体系的电耗比刚性桨体系节约电耗2（kW·h）/4 h。

（5）浸出时间对比

从图7.23、图7.24 中可知，刚性桨体系Mn2+含量在浸出时间为4～5 h 后趋于稳定；刚柔组合桨体系与混沌电机耦合刚柔组合桨体系Mn2+含量均在浸出时间为3～3.5 h 后趋于稳定，说明刚柔组合桨体系与混沌电机耦合刚柔组合桨体系均可缩短锰矿浸出时间1～1.5 h。
