（1）搅拌装置及试验条件

锰矿浸出槽上部为圆柱体，下部为圆锥体。浸出槽高度为4.4 m（圆柱体高度为3.8 m，圆锥体高度为0.6 m），浸出槽直径为4.6 m，桨叶离底高度为0.9 m，搅拌轴直径为0.18 m，液面高度为3.4 m。锰矿浸出槽实物图如图7.19 所示，混沌电机变频控制器和电机分别如图7.20和图7.21 所示。

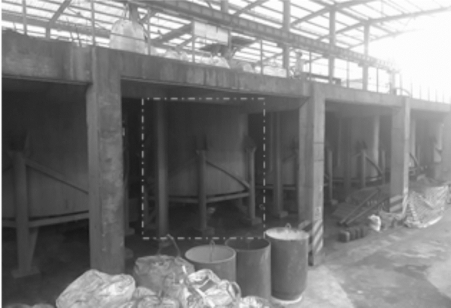

图7.19　锰矿浸出槽实物图

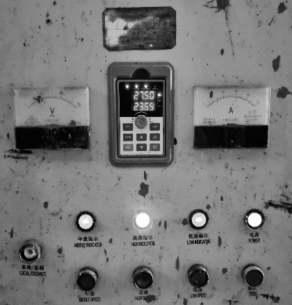

图7.20　变频控制柜

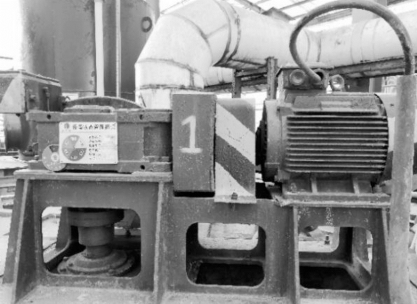

图7.21　搅拌电机

（2）试验条件

锰矿品位为15%～16%，搅拌槽内浸取液体积为40 m3，最终目标Mn2+浓度为36 g/L。试验过程中每间隔1 h 检测一次搅拌槽内的Mn2+的浓度以及记录相应的电耗。取样口及电耗测定如图7.22 所示。

(www.daowen.com)

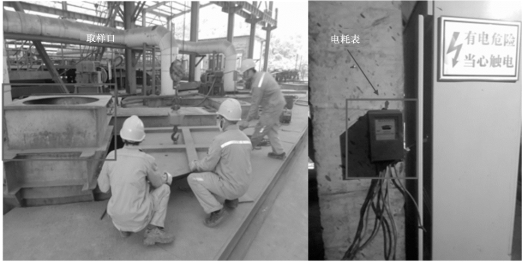

图7.22　取样口及电耗表

锰矿浸出过程发生的主要反应为

试验过程中每间隔1 h 检测一次浸出槽内的Mn2+浓度。采用EDTA 滴定法来测量浸出液中Mn2+的浓度。具体操作步骤如下：

①取1 mL 样品于250 mL 锥形瓶中。

②加50 mL NH4F-NH4CL 混合液于锥形瓶中。

③滴加两滴甲基百里香、酚蓝指示剂。

④用0.05 N EDTA 标准溶液滴定，至蓝色变浅为滴定终点。

Mn2+浓度的计算公式如下：

式中，TMn为EDTA 对锰离子的滴定度；V1 为样品取用量，mL；V2 为EDTA 的消耗量，mL。
