（1）中试装置安装

在整个中试试验中，考虑强酸等工作环境对柔性材料的腐蚀等作用，采用直径24 mm 的钢丝绳作为刚柔组合桨的柔性构件，并通过卡扣将桨叶与钢丝绳进行连接固定，且钢丝绳固定处离桨叶末端1/3 处。中试试验在双层无挡板搅拌槽内进行，搅拌槽高度为4.40 m，搅拌槽直径为4.60 m，桨叶长度为0.78 m，桨叶宽度为0.19 m，桨间距为1.72 m，桨叶离底高度为0.90 m，桨叶类型为三斜叶式。特别地，钢丝绳的有效安装长度为桨间距的1.2 倍，即钢丝绳的理论用量为1.72 m×3 ×1.2 =6.192 m。其中，实际钢丝绳用量约为理论值的1.5 倍，即6.192 m×1.5 =9.288 m，取整为10 m（考虑加工中出现耗损的情况）。针对空气射流的安装来看，主要通过由上到下引入空气，并同如图7.12 所示的方式进行固定。射流空气管直径为2.5 cm，通过进气管处的阀门控制空气射流量大小。

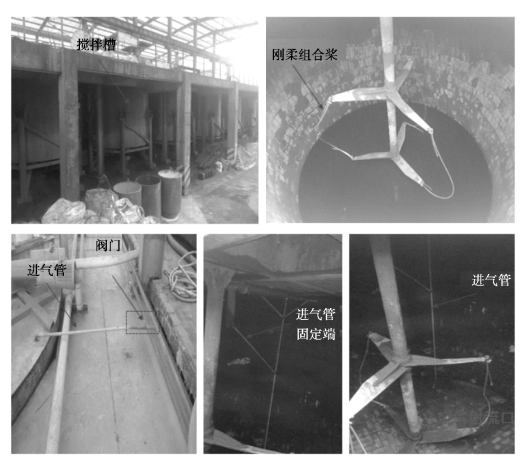

图7.12　中试试验装置

（2）试验条件

锰矿品位为15%～16%，搅拌槽内浸取液体积为40 m3，最终目标Mn2+浓度为36 g/L。试验过程中每间隔1 h 检测一次搅拌槽内的Mn2+的浓度以及记录相应的电耗。除铁试验中每间隔10 min 取一次样并测定搅拌槽内Fe2+的含量，直到铁含量到达合格要求（ <0.15 g/L）。取样口及电耗测定如图7.13 所示。

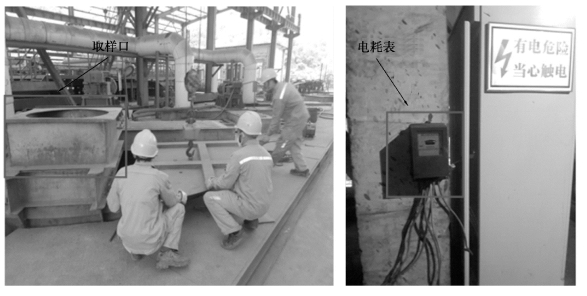

图7.13　取样口及电耗表

针对Mn2+和Fe2+的测定，分别采用EDTA 法快速测定Mn2+的浓度及重铬酸钾溶液滴定测定Fe2+，其具体测试方法如下：

1）EDTA 法快速测定Mn2+的方法

①操作步骤

a.取1.00 mL 样品于250 mL 锥形瓶中。

b.加50 mL NH4F-NH4Cl 混合液于锥形瓶中。

c.滴加两滴甲基百里香、酚蓝指示剂。(www.daowen.com)

d.用0.05 N EDTA 标准溶液滴定，至蓝色变浅为滴定终点。

②计算公式

式中，TMn为EDTA 对锰离子的滴定度；V1为样品取用量，mL；V2为消耗EDTA 量，mL。

2）Fe2+的快速测定方法

①操作步骤

a.取10.00 mL 样品于250 mL 锥形瓶中。

b.加适量的水，10 mL（1 +1）HCl，15 mL 硫磷混酸于锥形瓶中。

c.滴加两滴二苯胺磺酸钠指示剂。

d.用0.01 N 重铬酸钾标准溶液滴定，至溶液变为紫色且15 s 不退色滴定终点。

②计算公式

式中，VK 为重铬酸钾消耗量，mL。
