采用刚柔组合涡轮桨和管式气体分布器增强混合程度

气液流动系统中的信号采集流程如图6.1 所示。实验在内径T=0.48 m 的平底透明圆柱形有机玻璃罐中进行。液体高度H 等于直径T。4 个宽为0.048 m(T/10)的纵向挡板进行对称性安装。刚柔组合Rushton 盘式涡轮桨(见图6.2 中的RF-RDT)被用来增强气相和液相的混合程度。桨叶由刚性不锈钢和柔性硅胶片组成。桨叶距离槽体底部间隙C =T/3。气相是空气,液相是自来水。空气被通过配备有36 个2.5 mm 孔的管式分布器引入液相中,并且孔的开口方向指向罐的底部。该管式气体分布器为3 列分布,在竖直方向上同一横截面上相邻两小孔的夹角θ=60°。管式分布器距离槽底部T/4 处。小孔分布的详细结构如图6.3 所示。实验装置的具体参数见表6.1。此外,使用压力传感器(Honewell Company,型号:140PC)测量混合系统压力的波动信号。同时,基于LabVIEW 平台,还获取了在不同工作条件下获得的压力波动时间序列数据。采样频率设置为1 000 Hz,样本大小为4 000。FRFT 的搜索步长为0.001。

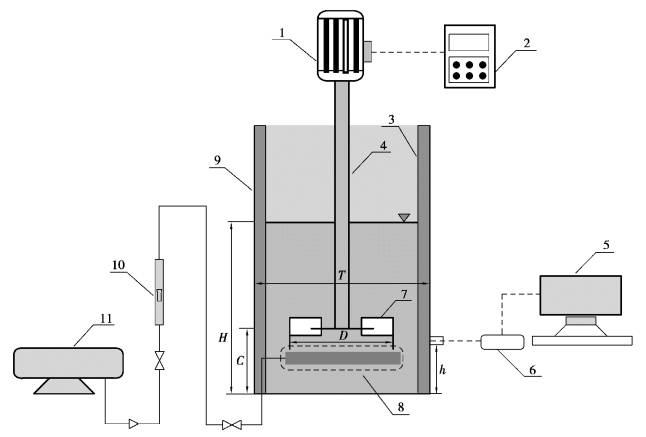

图6.1 实验装置及测试流程

1—电机;2—转速控制器;3—挡板;4—旋转轴;5—计算机;6—数据采集卡;7—搅拌桨;8—管式气体分布器;9—搅拌槽;10—流量计;11—空气压缩机

(www.daowen.com)

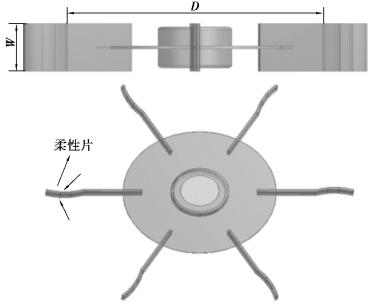

图6.2 圆盘式刚柔组合搅拌桨

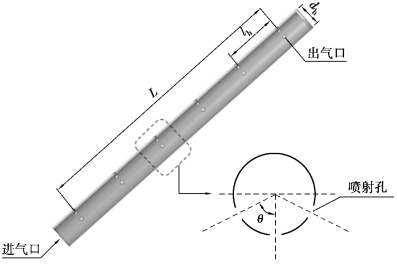

图6.3 管式气体分布器结构示意图

表6.1 实验装置具体参数
