（1）搅拌装置及实验物系

实验所用搅拌装置如图5.21 所示。搅拌槽为内径T=0.48 m 的透明平底圆柱形有机玻璃槽，搅拌槽内部均匀分布着4 块宽度为0.048 m（T/10），厚度为0.009 m 的挡板。液位H=0.80 m，底层桨叶位置高度为0.16 m（T/3），上下层桨叶之间的距离T=0.48 m。固液悬浮实验中的液相为自来水，其密度为1 000 kg/m3，黏度为1 mPa·s；固相为玻璃砂，其粒径为120 μm，密度为2 470 kg/m3，固含率Cavg为5%。

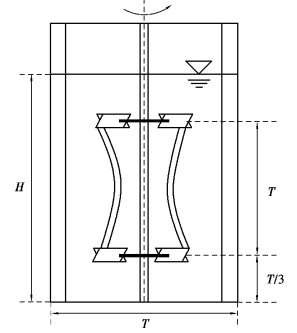

图5.21　搅拌装置示意图(www.daowen.com)

（2）实验桨型

实验所用搅拌桨分别为双层六斜叶涡轮刚性桨（Dual rigid six-bladed pitched blade disc turbine impeller，DR-PBDT），双层六斜叶刚柔组合桨（Dual rigid-flexible combination six-bladed pitched blade disc turbine impeller，DRFC-PBDT）以及双层六斜叶涡轮穿流刚柔组合桨（Dual punched rigid-flexible combination six-bladed pitched blade disc turbine impeller，DPRFC-PBDT），如图5.22 所示。双层刚柔组合桨和双层穿流刚柔组合桨的柔性部分材质为硅橡胶。实验所用3 种类型的涡轮搅拌桨均为上提型六斜叶涡轮搅拌桨，且尺寸相同，涡轮搅拌桨直径D 为0.20 m，桨叶叶片长度为0.05 m、宽度为0.04 m、厚度为0.002 m。

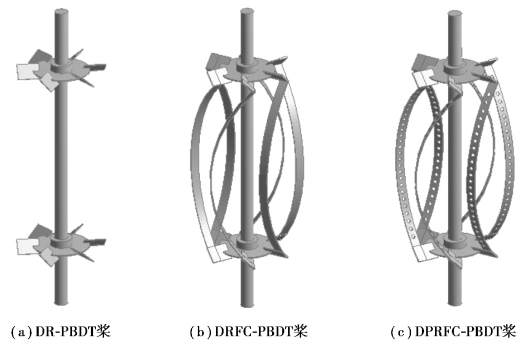

图5.22　实验桨型示意图
