（1）搅拌装置

实验所用搅拌装置如图5.1 所示。搅拌槽为内径T=0.48 m 的透明平底圆柱形有机玻璃槽，搅拌槽内部均匀分布着4 块宽度为0.048 m（T/10），厚度为0.009 m 的挡板。搅拌槽内的实验介质为1.5wt%的羧甲基纤维素钠溶液，液位H=0.36 m，桨叶离底高度为0.16 m（T/3）。实验过程中采用扭矩传感器采集扭矩信号，采用压力传感器在搅拌槽轴向高度为0.20 m位置处采集流体的压力脉动信号。

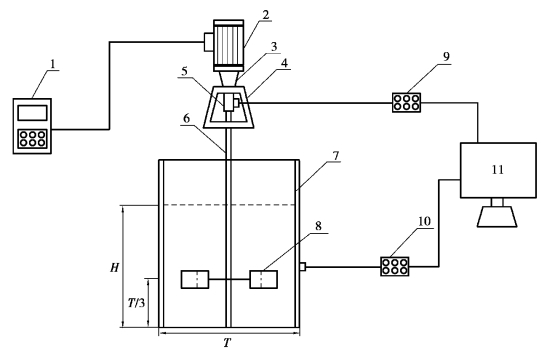

图5.1　搅拌装置示意图

1—变频器；2—电机；3—减速器；4—支架；5—扭矩传感器；6—搅拌轴；7—挡板；8—搅拌桨；9，10—数据采集卡；11—计算机

（2）实验桨型

实验所用搅拌桨为单层桨，其桨型分别为六直叶涡轮刚性桨（Rigid RT impeller，R-RT），六直叶涡轮刚柔组合桨（Rigid-flexible RT impeller，RF-RT）以及六直叶涡轮穿流刚柔组合桨（Punched rigid-flexible RT impeller，PRF-RT），如图5.2 所示。刚柔组合桨和穿流刚柔组合桨的柔性部分材质为硅橡胶。实验所用3 种类型的搅拌桨尺寸相同，搅拌桨直径D 为0.26 m，桨叶叶片长度为0.08 m、宽度为0.04 m、厚度为0.002 m。

(www.daowen.com)

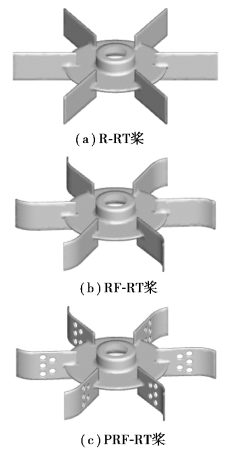

图5.2　实验桨型示意图

（3）实验所用辅助设备及药品

实验所用辅助设备见表5.1。

表5.1　实验辅助设备

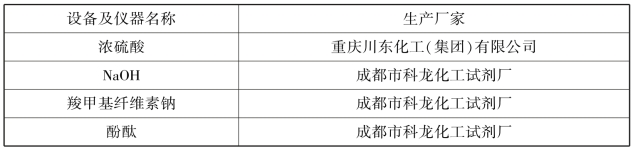

实验所用实验药品见表5.2。

表5.2　实验药品
