（1）搅拌装置

实验装置的主要组成部件：搅拌槽（无挡板）、搅拌轴、搅拌桨、传感器、电机、控制箱（见图3.1）。搅拌过程所用的电机由大连东竹反应设备制造有限公司制造，功率为200 W，转速范围为100～500 r/min；平底有机玻璃搅拌槽（无挡板）由重庆市亚美亚有机玻璃制品厂制造，搅拌轴直径为12 mm，槽体的内径为19 cm，壁厚为0.5 cm，试验时液面高度为18 cm。扭矩仪（型号HX-90D）及扭矩信号耦合器（型号HX-901）均由三河燕郊华欣机电有限公司制造。扭矩传感器输出的电信号通过A/D 采集卡输入计算机，能够实时测量、显示并存储扭矩、转速及功率数据。

图3.1　搅拌反应器结构示意图

1—控制箱；2—电机；3—联轴器；4—扭矩传感器；5—搅拌轴；6—搅拌槽；7—搅拌桨；8—升降台(www.daowen.com)

（2）实验桨型

实验中采用斜三叶刚性桨、单层钢丝刚性桨和单层钢丝柔性桨（根据柔性材质不同来判定）。刚性桨叶直径为7.2 cm，倾斜角度为45°，顺时针方向旋转。采用的柔性材料由直径不等的NiTi 合金制成，具有超弹性，柔韧度较好，且变形后能够恢复。柔性钢丝的上部与搅拌轴相连，下部与桨叶尖端相连，未重叠部分长度为垂直距离的两倍（见图3.2）。

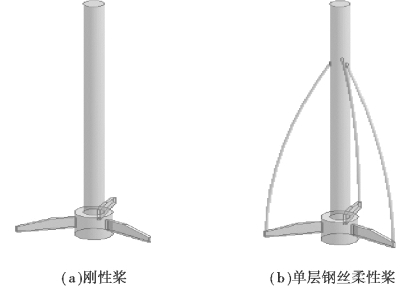

图3.2　搅拌桨结构示意图
