修复电缆的沉降和埋深问题

(1)修理接头的沉放。

修理接头沉放的作业顺序按接头顺序进行。即第一个接头完成后,沉放第一个接头,和一段备用缆的敷设;然后待第二个接头完成,且通过电缆电气性能试验后,再将其沉放。由于接头的存在,使电缆在长度方向钢性不可能一致,在沉放中要采取切实可行措施保护接头两端电缆的弯曲半径,防止接头受到外力而损坏。

1)如图7-4-4-1所示为修理第一只接头的沉放。先在接头上固定牵引耳攀,栓上棕绳,人力将接头托住。用履带布缆机控制电缆入水角度、速度,进行接头及其电缆的敷设。当修理接头接近布缆机入口时,因接头较粗无法通过,则必须将电缆从布缆机内取出,此时布缆机出口处由人工用木撬杆或闸瓦式刹车将电缆刹住,接头上的牵引绳绕在缆桩上,然后迅速打开上下履带,取出电缆,边松牵引绳边人工抬住接头,将其缓缓送出弧形架后,再将备用电缆置入布缆机,边施放电缆边移动船位。最后拆除接头耳攀上的牵引绳,使接头平稳地躺入海底。备用电缆可根据接缆长度,呈“8”字形盘绕在甲板上或放置在缆舱内。

2)第二只接头的沉放。在接头和接头两端的电缆上固定四只耳攀或吊点,耳攀和吊点设置应考虑在水面上由潜水员配合能方便地解掉。用钢质横杆与电缆及其接头用棕绳连接,各点棕绳的长度控制在使电缆有一个合适的弯曲半径,横杆上部吊点与吊索连接。在甲板上试吊,观察电缆及其接头形态、受力是否良好,进一步调整棕绳长度,使之良好。然后将其吊起,跨过两侧弧形架,悬吊在水面上,如图7-4-4-2所示。

打捞船向水流流向一侧移船,使电缆稍受张力,并慢慢将电缆及其接头放入水中,使电缆和接头呈“Ω”状躺在水底。(www.daowen.com)

(2)接头部分埋深。

接头和补充电缆的埋深只能用潜水员持高压水枪或空气吸泥装置进行。最大埋深1.5m。

修理工作完成后,有关修理内容,诸如故障点位置、数量等情况,水底接头位置,所耗备用电缆长度及电气性能试验报告等应详细记录并归档保存。

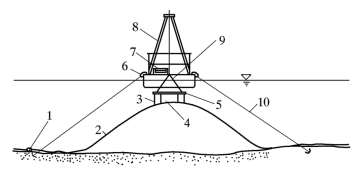

图7-4-4-2 第二个修理接头和备用缆的沉放

1—第一个修理接头;2—备用电缆;3—棕绳;4—第二个修理接头;5—横杆;6—弧形架;7—履带布缆机;8—吊杆;9—打捞船;10—系船锚、锚缆
