（1）故障点位置的确认。

故障点在电缆上的位置确认一般由检测仪测量后得出，它反映的是故障点距电缆端头的长度位置，由于电缆敷设时存在余量、偏移轴线量等问题，不能简单地认为故障点位置就是敷设路由距登陆点的位置，需要查阅和对照该电缆施工时所记录的参数来确定故障点的水面位置。

根据故障检测得出故障点距电缆端头的距离，该距离也就是敷设或敷埋作业中所记录的缆长，可在敷设施工参数记录表或者敷埋施工参数记录表（表4-5-4-1和表4-5-5-1）上找出与缆长相对应的有关参数，就能快捷地得出故障点在水面上的位置。

（2）故障段电缆的打捞方法。

1）浅水段故障点的打捞。在水深小于5m，流速小于0.5m/s和距岸1km以内的故障点打捞较为简单，其方法有如下几种：

①水面搜寻法。在浅滩处，由人工将电缆打捞并搁置在小船上，小船的首尾两端设有简单的弧形槽，以保持搁置在上面电缆的弯曲半径，如图7-4-2-1所示。

图7-4-2-1　水面搜寻打捞故障点的作业

1—故障电缆；2—弧形架；3—小船；4—工作人员；5—故障点

小船用卷扬机绞锚缆或推进器慢慢地前进。同时，用人力将电缆从小船首部由水面牵引至尾部入水。电缆在牵引移动过程中，仔细查看电缆外表的情况。一般认为如电缆外表有明显的外伤存在，诸如铠装钢丝拱起，或防腐层很大范围脱落、撕裂和折痕，就是故障点所在。如不能确定，则可测量小船的位置是否和确认故障点位置吻合，或者用脉冲放电，进行声波测定。

②就地打捞法。打捞船经测量定位，锚泊在故障点水面位置，潜水员下水沿电缆搜寻至电缆破损处，用吊杆将其吊出水面搁置在船上。最后用7.4.1和7.4.2所述方法认定故障点。

2）中间水域电缆故障点的打捞有如下几种方法：

①就地打捞法。水深50m左右且未经埋设的电缆，可采用潜水员就地打捞法，其作业方法基本与7.4.2所示的方法相同，不同的是将电缆打捞出水面时，由于水深较深，水下电缆的重量较大，为防止起重时其余部分电缆受力过大而损坏，吊杆在起重时，其吊力应先作用在一钢质横杆上，然后由横杆通过棕绳和电缆绑扎在一起，使吊点力均匀分散至各个点上，如图7-4-2-2所示。缓慢进行起吊作业，甚至可利用潮位、波浪，使二侧的电缆在这些力的作用下，慢慢与水底地质脱离。最后将其搁置在甲板上弧形槽内，通过沿电缆轴线移动船位和布缆机牵引电缆的方法，找到确认故障点。

②锚勾法就地打捞。对于水深大于50m，且未经埋设的电缆，可采取锚勾法就地打捞。其方法为：打捞船测量定位后，锚泊在电缆故障点水面位置左右一定距离（一般为水深的3倍以上）。小船在打捞船的另一侧同样距离内，将带有四爪的铁锚抛入水中，锚缆则绕在打捞船卷扬机上，启动卷扬机，四爪锚切入水底走锚，勾住电缆后，锚缆受力崩紧。然后打捞船移至故障点垂直上方水面，将电缆勾起，如图7-4-2-3所示。当电缆被勾起至水面高度小于50m时，潜水员沿吊索下水确认和进一步找到其损害部分，重新布置吊索和横杆将缆吊出水面。有时因电缆敷设余量太小，难以吊出水面，则可由潜水员用水下液压切割机将电缆切割后取出。(www.daowen.com)

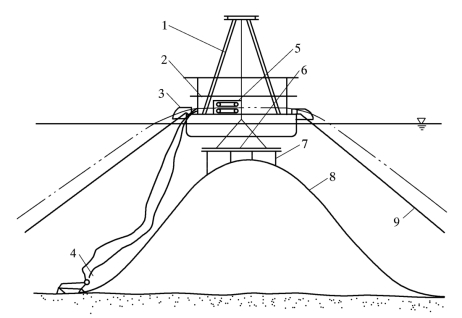

图7-4-2-2　就地打捞故障点的作业

1—吊杆；2—打捞船；3—弧形架；4—潜水员；5—履带布缆机；6—横杆；7—棕绳；8—故障点；9—系船锚缆

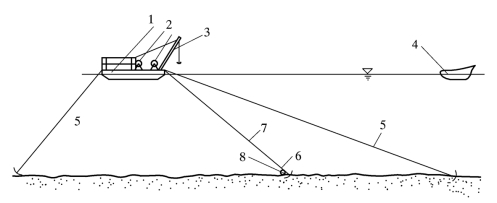

图7-4-2-3　锚勾法就地打捞电缆

1—打捞船；2—卷扬机；3—吊杆；4—小船（抛四爪锚用）；5—系船锚、锚缆；6—四爪锚；7—钢丝绳；8—故障电缆

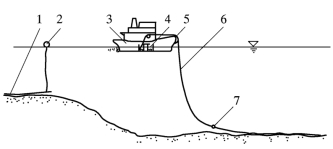

图7-4-2-4　回收打捞法

1—浅水段电缆；2—浮标；3—打捞船；4—缆舱；5—鼓轮布缆机；6—故障电缆；7—故障点

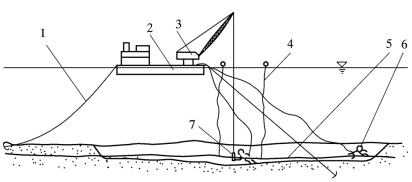

图7-4-2-5　埋深电缆故障点的打捞

1—系船锚、锚缆；2—打捞船；3—起重机；4—电缆浮标；5—故障电缆；6—潜水员；7—液压剪

③回收打捞法。当电缆故障点发生在水深80m以上，潜水员和常规打捞设备难以实现，且电缆也无法承受打捞时所产生的机械力，可采用回收打捞法。打捞船在浅水区将电缆打捞出水，并将其切割，近岸段电缆封头后挂上浮筒扔在水中，靠故障点一侧的电缆封头后绕在鼓轮式牵引机上。打捞船启动绞车移船，牵引机则将水中的电缆打捞至甲板，再由人工将打捞上的电缆盘入缆舱或呈“8”字状盘在甲板上，最终将故障点找到，如图7-4-2-4所示。

④被深埋后的电缆打捞。打捞船测量定位，锚泊在故障点水面位置上，潜水员持高压水枪结合空气吸泥装置与路由呈90°横向冲、吸泥土，直至找到电缆。再沿着路由冲吸使露出的电缆长度约为水深的2倍。然后潜水员持水下液压剪将电缆切割成二段，如图7-4-2-5所示。由水面配合快速将二个端头打捞出水。用7.4.1所述方法确认故障点位置在哪一端以及距离多少，将确认后电气性能合格的一端电缆封头，套上网套和浮标抛于水中。另一端则用吊杆吊住继续冲、吸泥，并打捞电缆至甲板，直至发现故障点。
