7.3.3.1 电缆油tgδ增大的原因

高压充油电缆投入运行以后，其油的tgδ值普遍有随着时间的增长而增大的趋势，有的运行1～2年后，油的tgδ值就超过了施工交接验收时的标准（0.5%），表7-3-3-1是LJX和WJD水电站电缆油的tgδ值增大情况。

造成电缆油的tgδ值增大的原因有三：一是电缆出厂时内部的绝缘及导体含有杂质和微量水分，经过油的浸泡和温度变化，这些杂质和水分又混在合格的电缆油中，使其tgδ值增大；二是进行电缆终端施工时，环境的湿度较大，工艺的清洁度也较差，致使电缆终端受到污染；三是电缆绝缘的老化引起电缆油的tgδ值增大，如电缆的铜和铅金属与电缆油接触，对油的老化有催化作用，使tgδ值较快地增加，而绝缘中含有的残留气体和微量水分使金属的催化作用加速，同时残留的气体和微量水分在绝缘中造成局部放电，也使绝缘老化，tgδ值增大。

电缆油的tgδ增大后会使介质损耗增加，导致电缆的温升也增加，将会加速绝缘老化，严重时会造成热击穿。若维持电缆在允许温度下工作，则电缆的传输功率将会降低。

图7-3-3-1是高压电缆传输功率和电缆tgδ的典型关系。图中tgδ为零时，电缆的传输功率为100%。从图中220kV电缆来看，tgδ值为0.5%时，传输功率减小13%，tgδ为1时，传输功率减小35%，说明电缆tgδ值增加，对传输功率的影响很大，并且这种影响随着电缆工作电压的提高而增大。

充油电缆绝缘的tgδ值主要由电缆油和纸的tgδ来决定，此外电缆油还反映电缆绝缘tgδ值的发展变化，因此电缆油tgδ值增大的问题要引起重视。

7.3.3.2 电缆本体及终端内油的tgδ值增大的处理

表7-3-3-2列出了几个电站施工中和运行后电缆油tgδ增大处理的数据。电缆运行后，对油的tgδ的要求尚无规定。但是运行初期如果油的tgδ值增大超过1%时，可进行换油处理，这样可以将混入油中的一部分杂质、水分、气体带出来，从而提高电缆的绝缘强度。换油的方法可按照7.3.1电缆终端进气的处理方法，在真空状态下排油，然后抽真空注油。一般冲洗换油1～2次，可达到质量标准。换出来的油，可进行再生处理后继续使用。

充油电缆运到工地后，应进行油的tgδ试验，其值超过0.5%时，应处理后才能施工，处理的方法与电缆进气的处理方法相同，冲洗换油至合格为止。(www.daowen.com)

图7-3-3-1　电缆的传输功率与电缆tgδ值的典型关系

1—132kV电缆；2—220kV电缆；3—330kV电缆

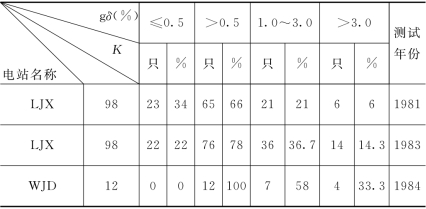

表7-3-3-1　电缆终端内油的tgδ值增大情况

注 1.LJX电站于1969～1975年投入运行，WJD电站于1980年投入运行；
2.N为测试总只数；K为测试结果只数及占测试总只数的比率。

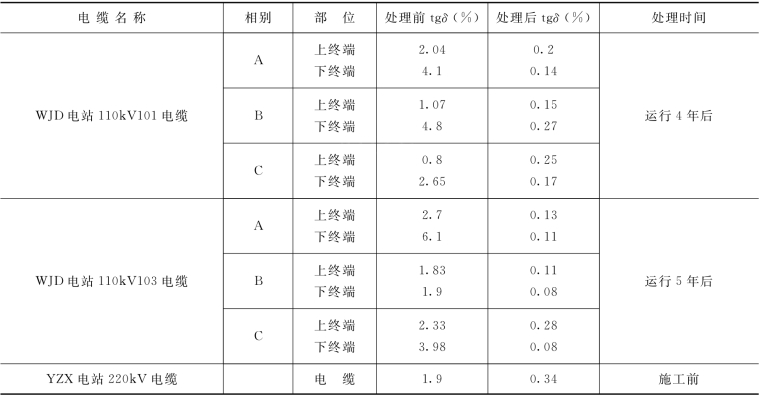

表7-3-3-2　电缆本体及终端内油的tgδ值增大处理数据
