电缆故障性质的判断,是电缆故障测试工作程序中的第一步。电缆故障性质判断的准确与否直接影响粗测方法选择的正确性。有时,由于故障性质的判断失误,导致测试方法的选择错误,直至造成整个测试工作的失败。因此,我们必须熟练掌握并能准确地判断各类电缆故障的性质。
7.2.1中,曾经介绍了电缆故障的原因及其特点,并对电缆故障按照其故障性质进行了详细的分类。那么如何判断出电缆故障的性质呢?下面,我们就分运行故障和预试故障两部分来分别介绍故障性质的判断方法及其故障距离测试方法的选择。
7.2.3.1 运行故障
运行故障是指电缆在运行中,因绝缘击穿或导线烧断而引起的保护器动作而突然停止供电的故障。运行故障可以造成电缆的单相或多相的高阻、低阻、断线性故障,或者是它们的混合性故障。要想掌握电缆故障的确切性质,可进行以下两种电气试验。
(1)绝缘电阻试验。绝缘电阻试验要求将故障电缆两端三相均作开口处理,然后测量各相间、对地的绝缘电阻值。值得提出的是:当采用高阻计测量绝缘电阻时,如果测得结果为零,其故障电阻Rx不一定为零(因为其单位为MΩ),只有改用低阻测试仪器(单位为Ω级即可)测得的Rx(Ω),才可以与Zc进行比较,以判断故障性质的高阻或低阻。
(2)导通试验。导通试验就是鉴别故障电缆导电线芯是否连续的试验。导通试验要求将故障电缆末端三相短路并接地,然后在故障电缆首端逐一测试各相对地电阻Rx(Ω)。
导通试验一般不允许用高阻测试设备测量。因为,断线性故障的故障点处绝缘可能碳化并形成较低电阻的碳化通道,从而在高阻测试仪下可能呈现电阻为零的假象,造成误判断。
典型运行故障的性质判断及粗测方法的选择如表7-2-3-1所示。

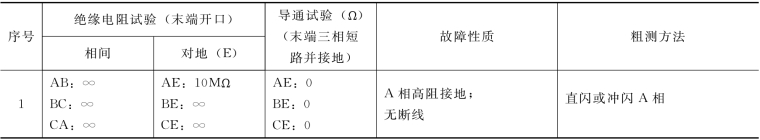

表7-2-3-1 运行故障性质判断及粗测方法选择表
(www.daowen.com)

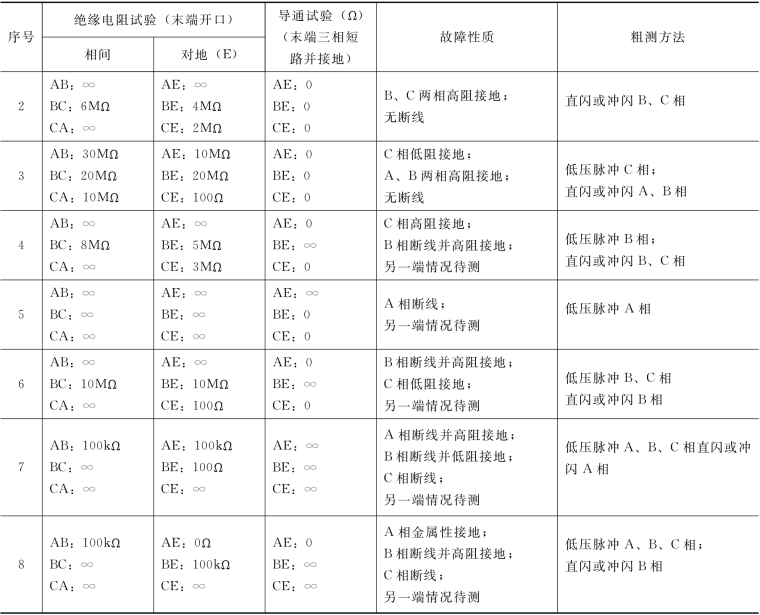

续表
7.2.3.2 预试故障
电缆的预试故障是指在预防性试验中绝缘击穿或绝缘不良而必须进行检修绝缘后才能恢复供电的电缆故障。电缆预防性直流耐压试验的接线方式为:在对一相进行直流耐压时,其他各相(单芯电缆除外)连同地线一并接地。由于电缆的预防性试验是逐相进行的,而且能量较小,所以电缆预试故障不可能造成断线故障,一般多为单相及相间高阻、低阻的接地或短路故障。可见,电缆的预试故障性质要比运行故障简单得多。
电缆预试故障的性质比较容易判断。根据预防性耐压试验的结果和故障相绝缘电阻的测量结果即可做出准确的判断。电缆预防性试验采用直流负高压,耐压试验时,要求被试电缆末端三相开口;绝缘电阻试验同样要求被测电缆末端三相开口。
由于预试故障一般不会造成断线性故障,因而在预试故障性质判断时无需做导通试验。典型预试故障性质判断及粗测方法选择见表7-2-3-2。

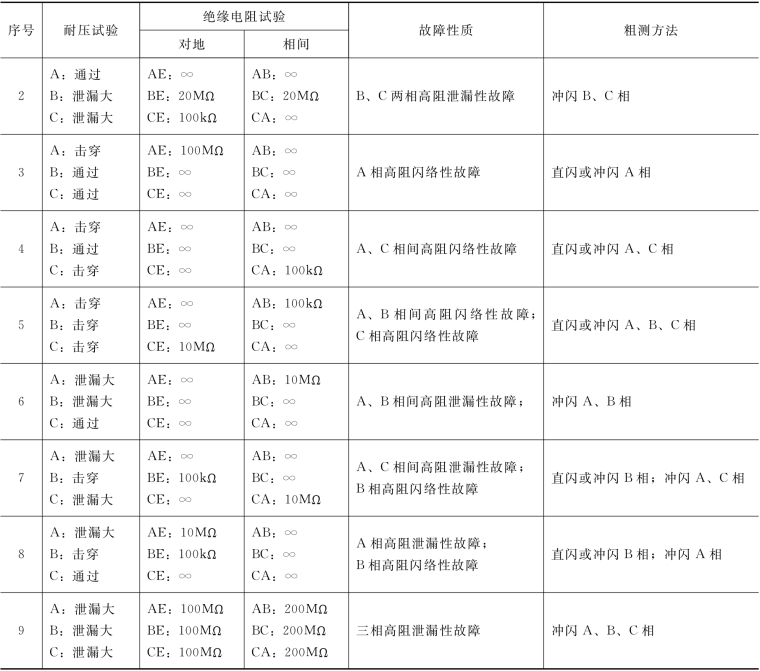

表7-2-3-2 预试故障性质判断及粗测方法选择表
续表
