直流耐压试验用的设备已在6.2中作了详细介绍，这里主要介绍交流耐压试验用的设备。

众所周知，采用工频及近似工频的交流电压耐压试验作为交联聚乙烯绝缘电缆线路竣工试验存在的最大困难是对长线路需要容量很大的试验设备。按照我国国家标准对电缆绝缘厚度的规定，高压交联聚乙烯绝缘电缆的电容量及工频50Hz下的充电电流见表6-6-4-1。由表6-6-4-1可见，采用交流电压耐压试验需要高电压大容量交流电压试验设备。例如，对一根长度为3km的110kV、630mm2交联聚乙烯电缆进行交流电压耐压试验。试验电压为128kV，试验电流达22.7A，试验容量是128kV×22.7A=2.9MVA。考虑试验设备的安全裕度，做这一试验需要一台容量是4.9MVA的交流电压试验设备。很难将这样庞大试验设备移动到现场做试验工作。为了减小输入容量，必须采用串联谐振装置。已经开发的串联谐振装置有调感式和调频式两种。调感式串联谐振装置采用固有频率（50Hz），用改变电感的方法达到串联谐振；调频式采用固定电感，用改变频率（通常为30～300Hz）达到串联谐振。调感式串联谐振装置一般在试验室试验时使用，现场进行交流电压耐压竣工试验时一般都采用调频式串联谐振装置。

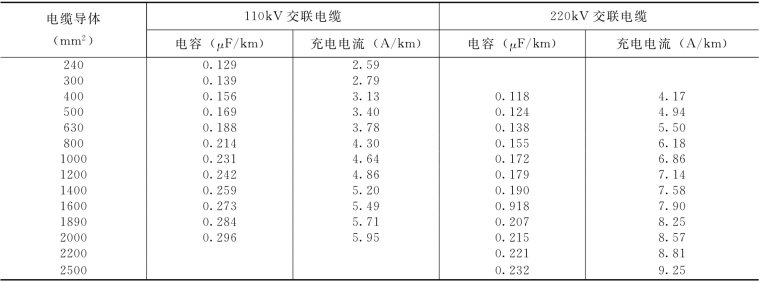

表6-6-4-1　国产110kV和220kV交联电缆的电容量及工频电压下的充电电流

调频式串联谐振装置的电路原理如图6-6-4-1所示。它是由变频单元（包括控制系统）FC，励磁变压器ET、电抗器L及测量电压的分压器C所组成。

(www.daowen.com)

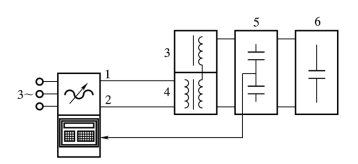

图6-6-4-1　调频式串联谐振装置的电路原理图

1—变频单元；2—控制与测量单元；3—固定式电抗器；4—励磁变压器；5—电容分压器；6—被试电缆组

谐振频率取决于电抗器的电感和被试品的电容

当被试品的电容确定后，谐振频率可以通过调节频率达到。这种设备的重量可以做到0.5～2kg/kVA，最适合于现场试验。我国一些大城市的供电局已经装备了这种设备。

此外，顺便提一下，国外从20世纪80年代起探索过一些新的试验方法，包括超低频（0.1Hz）电压试验、振荡波电压试验等试验方法。从效果上看，现场竣工试验的最佳试验方法还是交流电压耐压试验。
