如上所述,高压交联电缆的竣工试验方法通常是由厂家和用户共同商定的,其协议的基础是相关的试验设备和适用的国际标准或国家标准。不同设备的标准之间缺乏足够的协调。以下给出当今通常的作法。
油纸绝缘电缆用于中压、高压电缆已50多年,由于这些电缆有很大电容,通常都不做现场工频交流电压试验。同时,这些油纸绝缘电缆的绝缘电阻远低于橡塑电缆,判断电缆绝缘的好坏用直流电压试验很成功。因此,对于油纸绝缘电缆,厂家和用户意见一致地认为油纸绝缘交流电缆缺陷的检查采用直流电压试验可以获得可靠的信息。油纸绝缘电缆做直流耐压试验已有几十年的经验。
然而,对于交联聚乙烯绝缘电缆的情况就不同了。越来越多的运行单位已不再采用直流试验方法,这是因为:
(1)直流的场强分布不同于交流场强分布。
(2)直流试验效果不准确。(www.daowen.com)
(3)直流试验甚至有害且危险。
经过国内外一些有关权威研究机构长时期的研究(例如国际大电网会议成立了一个专门工作组CIGRE SC21 WG21—09进行专题研究)后得出结论:交联聚乙烯绝缘电缆实行现场高压直流耐压后不仅无效甚至有害。因此,推荐使用工频及近似工频(30~300Hz)的交流电压耐压试验方法。这种交流电压可以重现与运行工况下相同的场强,这种试验方法已被证明是最有效的方法。表6-6-2-1为推荐的耐压试验电压及时间。
交流电压试验结合局部放电测量被证明效果更好,局部放电测量的方法及设备有待继续研究开发。现场的局部放电试验主要是检查电缆附件及接头。因为电缆本身已进行出厂检验,现场还做了外护套试验,是不会有问题的。局部放电试验正在被广泛地应用于现场试验。目前主要是利用超高频和超声波进行现场局部放电探测,测量点主要是接头和终端。

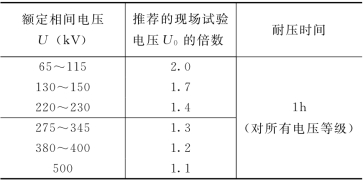

表6-6-2-1 CIGRESC21 WC21—09推荐的交流电压耐压试验电压及时间
