电缆线路施工完毕，为了检查电缆及附件的油道以及连接电缆与供油设备之间的管道是否畅通无阻，可以对电缆线路的每一相或每一段油路（分段供油时）进行油流试验。在一定的油压差情况下，假定油的黏度和密度没有变化，则油的流量基本上与油道直径的四次方成正比，而与油道的长度成反比。油流试验步骤如下。

（1）试验时在电缆线路下终端接一辅助压力箱，上终端接上带有阀门及压力表的溢油管，如图6-5-5-1所示。将辅助压力箱的油压调到使电缆最高点的压力在0.05～0.1MPa范围内。

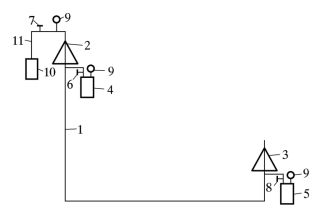

图6-5-5-1　油流试验布置图

1—电缆；2—上终端；3—下终端；4—工作压力箱；5—辅助压力箱；6、7、8—阀门；9—压力表；10—量筒；11—溢油管

（2）关闭工作压力箱上的阀门6，打开辅助压力箱上的阀门8，电缆承受压力1h后将溢油管上的阀门7打开。

（3）溢油管射流稳定后，使油注入量筒达0.001m3为止，并记录溢油管开始溢流入量筒至结束溢流所经过的时间和辅助压力箱的油压。

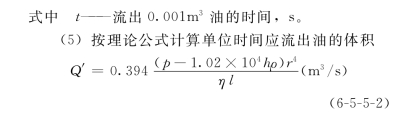

（4）按下式计算出单位时间流入量筒的油的体积

(www.daowen.com)

式中 p——油溢流入量筒期间，辅助压力箱的平均过剩压力，Pa；

h——被试电缆上端与下端之间的位差，m；

ρ——油的密度，103kg/m3；

r——油道半径，m；

l——油道长度，m；

η——在试验温度下油的黏度，Pa·s。

单位时间实际流出油的体积Q应不小于按理论公式计算应流出油的体积Q′的80%。
