直流耐压试验及泄漏电流测量方法和接线优化

直流耐压试验时,电缆导体应接负极性。导体如果接正极性,绝缘中有水分存在时,将会因渗透作用使水分移向电缆护套层(如铅或铝护套等),而不易发现缺陷。当电缆导体接正极性时,击穿电压较接负极性约高10%,这与绝缘层厚度、温度及电压作用时间都有关系。普通油浸纸绝缘电缆在直流电压作用下的平均击穿强度约为400~600kV/cm。

直流耐压试验时要测量泄漏电流。测量泄漏电流的原理与绝缘电阻测量的原理相同。泄漏电流测量接线主要有两种:微安表接在低压侧;微安表接在高压侧。两种方法各有优缺点,可根据情况选择。

微安表处于低压测的接线如图6-2-2-1所示。使用整流管和灯丝变压器。这种接线的优点是试验时调整微安表量程方便,可以手动调整不需用绝缘棒。缺点是杂散电流影响较大,低压电源对地的寄生电流通过微安表时会引起指针抖动。

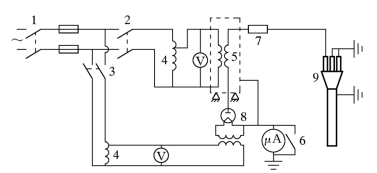

图6-2-2-1 整流管与微安表在低压侧的接线

1—总开关;2—调压器开关;3—灯丝开关;4—调压器;5—变压器;6—微安表短路开关;7—电阻;8—整流管;9—被试电缆(www.daowen.com)

微安表处于高压侧的接线如图6-2-2-2所示。使用硅整流堆。这种接线的优点是不受杂散电流影响,测出的泄漏电流准确。缺点是微安表对地要绝缘、屏蔽,在试验过程中调整微安表量程要使用绝缘棒,操作不便。

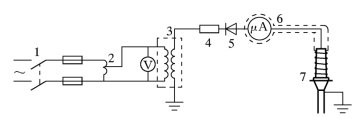

图6-2-2-2 硅整流堆与微安表在高压侧的接线

1—总开关;2—调压器;3—试验变压器;4—电阻;5—硅整流堆;6—微安表;7—被试电缆

如果有条件应尽量采用微安表在高压侧的接线方法。
