当直流电压作用到介质上时，在介质中通过的电流.I由三部分组成：泄漏电流.I1、吸收电流.I2、充电电流.I3。各电流与时间的关系如图6-1-0-1（a）所示。

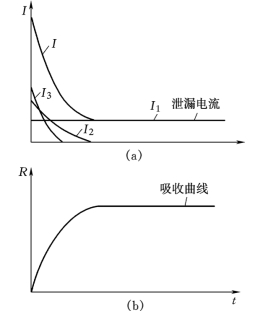

图6-1-0-1　介质电流和绝缘电阻与时间的关系

（a）介质电流与时间的关系；（b）绝缘电阻与时间的关系

合成电流.I（.I=.I1+.I2+.I3）随时间的增加而减小，最后达到某一稳定电流值。同时，介质的绝缘电阻由零增加到某一稳定值。绝缘电阻随时间变化的曲线称为吸收曲线，如图6-1-0-1（b）所示。绝缘电阻受潮后，泄漏电流增大，绝缘电阻降低而且很快达到稳定值。绝缘电阻达到稳定值的时间越长，说明绝缘状况越好。

测量绝缘电阻是检查电缆线路绝缘状况最简单、最基本的方法。测量绝缘电阻一般使用兆欧表。由于极化和吸收作用，绝缘电阻读测值与加电压时间有关。如果电缆过长，因电容较大，充电时间长。当使用手摇式兆欧表摇测时，时间长，人易疲劳，不易测得准确值，故此种测量绝缘电阻的方法适用于不太长的电缆，测量时兆欧表的额定转速为120r/min。新型兆欧表为非手摇式，内装电池，测试方便，不受电缆长度的限制。测量过程中，应读取加电压15s和60s时的绝缘电阻值R15和R60，而R60/R15的比值称为吸收比。在同样测试条件下，电缆绝缘越好，吸收比值越大。

电缆的绝缘电阻值一般不作具体规定，判断电缆绝缘情况应与原始记录进行比较，一般三相不平衡系数不应大于2.50。由于温度对电缆绝缘电阻值有所影响，在做电缆绝缘测试时，应将气温、湿度等天气情况做好记录，以备比较时参考。

使用的兆欧表：1kV以下电压等级的电缆用500～1000V兆欧表；1kV以上电压等级的电缆用1000～2500V兆欧表。

测量绝缘电阻的步骤及注意事项如下：(www.daowen.com)

（1）试验前电缆要充分放电并接地，方法是将电缆导体及电缆金属护套接地。

（2）根据被试电缆的额定电压选择适当的兆欧表。

（3）若使用手摇式兆欧表，应将兆欧表放置在平稳的地方，不接线空测，在额定转速下指针应指到“∞”；再慢摇兆欧表，将兆欧表用引线短路，兆欧表指针应指零。这样说明兆欧表工作正常。

（4）测试前应将电缆终端套管表面擦净。兆欧表有三个接线端子：接地端子E、屏蔽端子G、线路端子L。为了减小表面泄漏可这样接线：用电缆另一导体作为屏蔽回路，将该导体两端用金属软线连接到被测试的套管或绝缘上并缠绕几圈，再引接到兆欧表的屏蔽端子上，如图6-1-0-2所示。应注意，线路端子上引出的软线处于高压状态，不可拖放在地上，应悬空。

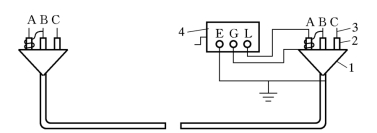

图6-1-0-2　测量绝缘电阻接线方法

1—电缆终端；2—套管或绕包的绝缘；3—导体；4—500～2500V兆欧表

（5）手摇兆欧表，到达额定转速后，再搭接到被测导体上。一般在测量绝缘电阻的同时测定吸收比，故应读取15s和60s时的绝缘电阻值。

（6）每次测完绝缘电阻后都要将电缆放电、接地。电缆线路越长、绝缘状况越好，则接地时间越要长些，一般不少于1min。
