（1）户内电缆终端盒。

1）漏斗型（见图4-8-1-1）。用铁皮制作，有圆形和椭圆形，其价格低、爆炸危险小，但易漏油；适于较潮湿的6～10kV线路。

2）干封端（见图4-8-1-2）。优点是体积小、重量轻、耗材少、施工简便，但耐热性差，易老化，故不宜用于高温车间。

3）塑料干封端（见图4-8-1-3）。能避免酸碱腐蚀防油性能好，施工方便；但耐热性差，易老化。

4）尼龙终端盒（见图3-4-8-4）。性能好，施工简便，但不宜用于有严重酸碱的场所。

5）户内环氧树脂终端盒（见图4-8-1-5）。有户内Ⅰ型和Ⅱ型，Ⅰ型用铁模具现场浇铸，Ⅱ型为预制环氧外壳。均具有工艺简便、体积小、重量轻、省材料并有较好的耐热性和密封性等优点。

图4-8-1-1　户内漏斗型封端盒

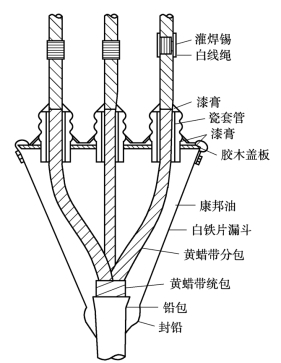

图4-8-1-2　户内干封端

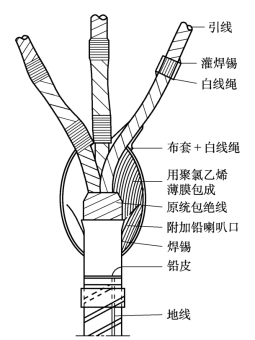

图4-8-1-3　户内塑料干封端

（2）户外电缆终端盒。

1）鼎足式（见图4-8-1-6）。用铸铁外壳，三个套管对称排列，缆芯易换位，缺点是体大、笨重、不经济。

2）并列式（见图4-8-1-7）。体积较小，且经济、轻便、易安装，但绝缘不易灌满、易留空隙。

3）倒挂式（见图4-8-1-8）。防水较可靠，但体大、笨重、不经济、安装不便。

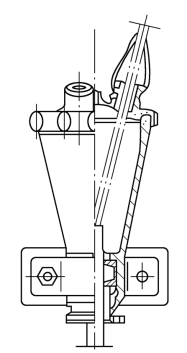

图4-8-1-4　尼龙终端盒

(www.daowen.com)

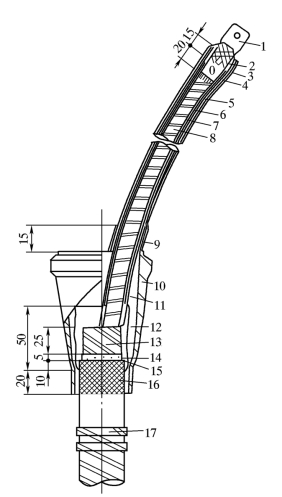

图4-8-1-5　户内—Ⅰ型环氧树脂终端盒结构尺寸图

1—引线鼻子；2—线鼻子压坑；3—线鼻子处堵油涂料包芯；4—耐油橡胶管；5—黄蜡带；6—相色带和聚氯乙烯透明带；7—黄蜡绸带；8—电缆芯线；9—芯线及袖口涂包芯；10—预制环氧外壳；11—环氧混合胶；12—统包涂料包芯；13—统包部分；14—半导体纸；15—喇叭口；16—铅（铝）包打毛；17—接地线第一道卡子

图4-8-1-6　户外6～10kV鼎足式终端盒

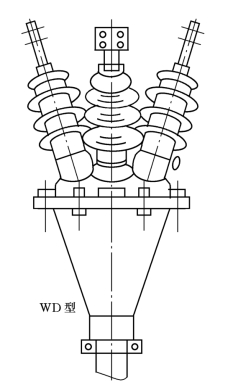

图4-8-1-7　户外6～10kV并列式终端盒

图4-8-1-8　户外倒挂式终端盒

4）户外环氧树脂终端盒（见图4-8-1-9）。有户外Ⅰ型和Ⅱ型，Ⅰ型用于潮湿多雨地区，其优缺点与户内环氧头相同。

5）塑料、橡皮电缆终端（见图4-8-1-10）。具有结构轻巧、防腐防潮性能好、施工简便、易于维修等优点。

图4-8-1-9　户外环氧树脂终端盒

6）35kV终端盒见图4-8-1-11。

图4-8-1-10　10kV塑料、橡皮电缆终端

1—导线接线端子；2—自粘性橡胶带；3—塑料胶粘带；4—雨罩（户外用）；5—电缆绝缘线芯；6—屏蔽环；7—电缆屏蔽层；8—三芯分支手套；9—接地铜线；10—铝屏蔽带；11—半导电布带

图4-8-1-11　35kV分相铅包终端盒
