（1）电缆支架。

常用电缆支架有角钢支架、装配式支架及铸铁支架。角钢支架由现场焊接，被广泛用于沟、隧道及夹层内。装配式支架由工厂制作，现场装配，一般用于无腐蚀的场所，不适于架空及较潮湿的沟和隧道内。铸铁支架适于腐蚀性环境及湿度大的沟和隧道内。

此外，还有铸铝、铸塑、陶瓷及玻璃钢支架等，均具有一定的防腐性能。现主要介绍以下两种。

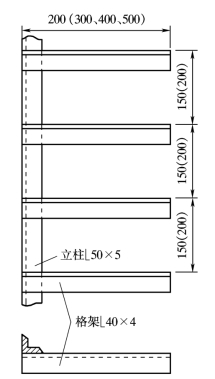

图4-7-2-1　角钢电缆支架

1）角钢支架。角钢支架外形如图4-7-2-1所示。根据使用场所不同，分隧道用支架、竖井用支架、电缆沟用支架、吊架、夹层内支架等，格架层间距离一般为150～200mm（当用槽盒时为250～300mm）。

2）装配式电缆支架。装配式电缆支架如图4-7-2-2所示。它有以下特点：

图4-7-2-2　装配式电缆支架(www.daowen.com)

①立柱用槽钢，格架用钢板冲压成需要的孔眼。

②立柱孔眼以60mm为模数，根据需要格架层间装配成120mm（控制电缆用）、180mm、240mm（电力电缆用）。

③格架长为200、300、400mm三种规格。

3）圆钢支架。采用圆钢制作成立柱与格架后焊接而成，其长度一般不超过350mm，如图4-7-2-3所示。这种支架比角钢支架节省钢材20%～25%，但圆钢支架加工复杂，强度差，因而只适用于电缆数量少的吊架或小电缆沟支架。

图4-7-2-3　圆钢电缆支架（单位：mm）

1—立柱；2—格架；3—隔热板

（2）电缆夹头。

常用电缆夹头如图4-7-2-4所示。П型及Г型用于固定控制电缆，Ω型、U型能牢固地固定电缆，且U型夹头便于调整，但加工复杂，只宜于工厂成批生产。
