主要的防火材料有:涂料、包带、槽盒、隔板、堵料及砌料,其生产厂家见表4-6-3-1。
主要的防火设施有:阻火隔墙、阻火夹层、阻火段及阻火隔板等,其制作要求如下:
(1)防火隔墙。
1)隧道防火隔墙见图4-6-3-1。
①材料可用矿渣棉等,要求充填密实(600kg/m3),每个用料约250kg。
②隔墙两侧1.5m长电缆涂刷防火涂料4~6次,每次干后再涂,用料约需50kg。
③隔墙两侧装2×800宽防火隔板(2mm钢板),用螺栓固定在电缆支架上。
④隧道两侧底角用砖砌120×120排水小孔。
2)电缆沟防火隔墙见图4-6-3-2。做法与隧道相同,但两侧电缆无需涂防火涂料及装隔板。但应考虑好沟的排水,1000mm×1000mm电缆沟防火墙用矿渣棉约150kg。
3)电缆夹层防火隔墙见图4-6-3-3。
(2)阻火夹层。
带人孔竖井阻火夹层见图4-6-3-4。不带人孔竖井阻火夹层见图4-6-3-5。具体做法如下:
1)为了施工安全方便,夹层固定支架最好在敷设电缆之前装好。
2)阻火夹层上下用Ff85耐火板,中间一层用矿棉半硬板。
3)耐火板在穿过电缆处按电缆外径锯成条状孔,铺好后用散装泡沫矿棉充填缝隙。
4)夹层上下1m处用防火涂料涂刷电缆及支架3次。
5)人孔尺寸为700mm×700mm,用可移动防火板及带铰链活动盖板密封人孔。

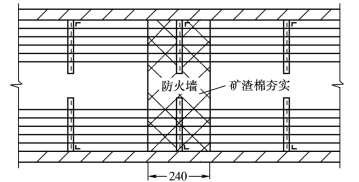

图4-6-3-1 电缆隧道防火隔墙

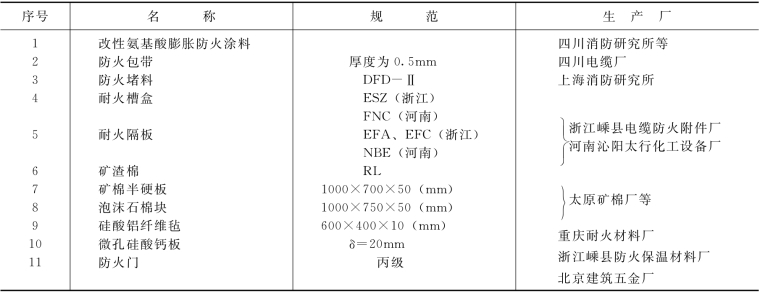

表4-6-3-1 防火材料名称及生产厂(www.daowen.com)

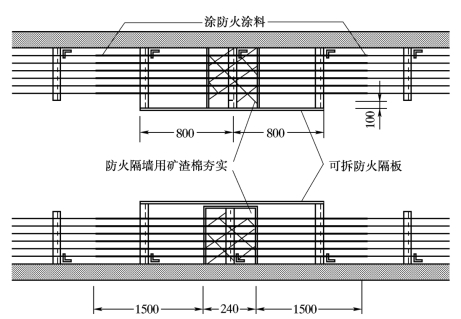

图4-6-3-2 电缆沟防火隔墙
图4-6-3-3 电缆夹层防火隔墙

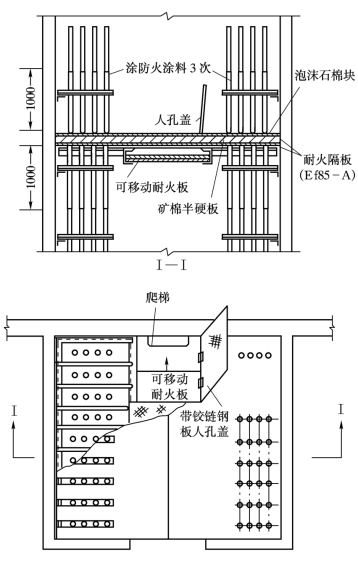

图4-6-3-4 带人孔电缆竖井阻火夹层
(3)阻火段。
阻火段外形尺寸见图4-6-3-6,具体要求:
1)支架为5层时,2m长一段电缆涂刷防火涂料5次(或包防火带)。
2)支架为10层时,2m长一段电缆涂刷防火涂料6次,并在其上部6层每两层用6m长耐火隔板分隔。
控制电缆可用封闭式耐火盒分段。
(4)阻火隔板。用于不同电压、不同系统或控制、电力电缆之间的分隔。
(5)中间接头盒防火段。接头盒周围电缆包防火带或涂防火涂料4次。其外形尺寸见图4-6-3-7。

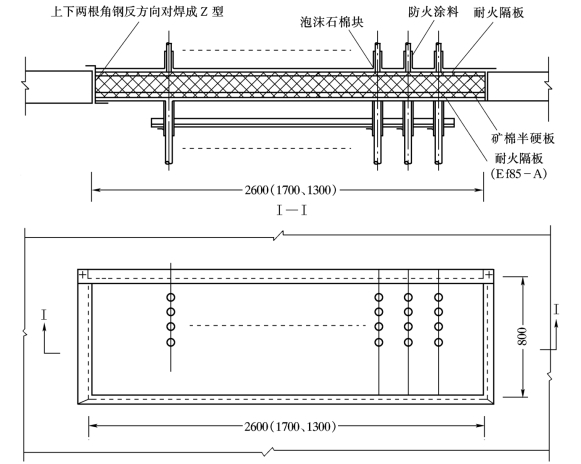

图4-6-3-5 不带人孔电缆竖井阻火夹层

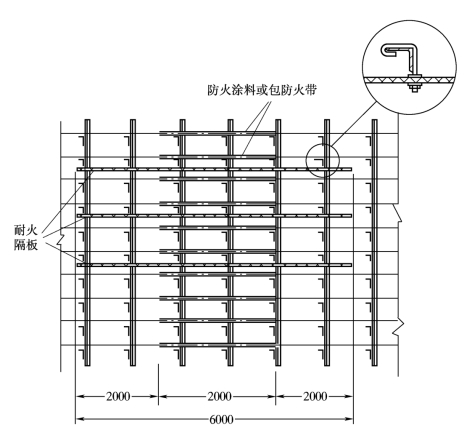

图4-6-3-6 架空电缆阻火段

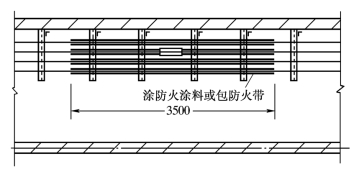

图4-6-3-7 中间接头盒防火段
