广阔的海底、江底和河底并不是每处都适合敷设电缆，确定水下电力电缆路径比确定陆上电缆路径复杂得多。良好的水下电缆路径的选择应既能保障水下电缆顺利敷设，又能使敷设后的电缆有足够长的使用寿命。反之，如果路径选择得不恰当，不仅造成敷设安装困难，也会对电缆的安全运行带来影响。因此，水下电缆路径选择是一项十分重要的工作。

水下电缆路径的最终确定往往是通过对初步选择的数条路径进行勘察、调查和比较之后再作决定的。

4.5.2.1 路径选择原则

水下电缆理想的路径应该具备下列条件：

（1）避开船舶经常抛锚的水域，远离锚地和繁忙的航道。浅水和登陆点附近没有张网、捕捞、小船撑篙等危及电缆安全因素的存在。

（2）水深较浅，且水底地势平缓，坡度较小。水流（潮流）的流速较小。

（3）水底地质为淤泥、黏土或砂质土较为适宜铺缆，避开水底孤立裸露的基岩或礁石。

（4）尽量不要和其他缆线和管线交叉，100m范围内没有已敷设的缆线和管线。

（5）水下电缆敷设路径距离尽可能短，且以直线为好。

4.5.2.2 沿线调查主要内容

路径调查应根据国家颁布的有关规范要求和工程特点进行，目前执行的规范有：GB12327—90《海道测量规范》、GB12317—90《海图图式》、交通局《港口工程技术规范》（1987年版）。

工程有关路径调查的技术要求有如下几方面：

（1）两端登陆点的调查。两端登陆点的调查应该包括以下主要内容：

1）确定敷设路径长度和测量拟建终端的位置（坐标与高程）并标注在路径平面图上。测量终端距高潮位和低潮位海岸线的水平距离。测量登陆点地形坡度变化。

2）详细测量登陆点附近永久建筑设施、道路、桥梁、河沟等障碍物的位置、尺度，并标注在路径平面图上。

3）了解和调查登陆点及浅水区域有无对电缆安全运行构成威胁的各种因素，诸如岸坡抛石、海水养殖的网箱、插桩及附近有无工厂排出的腐蚀液等。

（2）水底地形的调查。测量船沿拟定的路径航行，同步测量船位和水深，了解水下地形和路径最大水深。5m以上深的水域，宜沿路径布置三条测线，测线间距100m，测点间距50m；5m以下浅水登陆段附近水域，宜布置5条测线，测线间距50m，测点间距20m。最后用适当的比例，根据同步测得的船位和水深数据（水深数据根据当地验潮资料换算至深度为理论基准面以下的水深），分别绘出各测线的水下地形剖面图，剖面图应标出最低和最高水位或潮位线、登陆点位置的高程。

（3）水底地质的调查。水底地质的调查是为了进一步掌握和了解水底不同土质情况及其分布，以便采用较经济、可靠的方法保护电缆。

1）调查的电缆路径在1km以内、电缆只采用敷设而不进行埋深、且水深在30m以下，可由潜水员水下取样或水面用采样器取样；如电缆路径较长，且水深较深，则应用浅地层剖面仪进行扫测，浅地层剖面仪可粗略地判断水底地质的类型和埋藏深度，也能显示露出或埋藏在水底的基岩、礁石和沉船等等。(www.daowen.com)

2）如果水底电缆采用埋深的方案，则除了上述调查内容外，还必须根据地质分布和分类情况，取样做土工力学试验，试验的项目见表4-5-2-1。

调查时测线的布置和定位见本节“水底地形的调查”所述。对水域个别可疑点可进一步加密调查。调查成果可反映在水底地质分类、分布图和土工试验报告上。

（4）水底障碍物的调查。用旁视声纳的方法可扫测到路径水底二侧的障碍物，能较清晰地显示出诸如沉船、礁石等障碍物的性质、形状、大小和位置，为排除或绕开水下障碍物提供可靠的依据。测线的布置可根据旁视声纳的测量范围、精度和路径情况确定。调查成果可在路径平面图上显示。

（5）水文气象调查。水文气象调查的主要项目如下：

1）潮汐特征。其内容见表4-5-2-2。

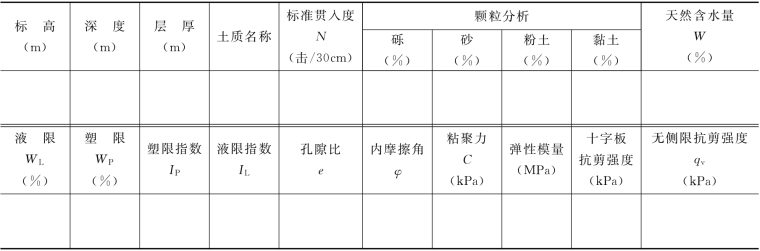

表4-5-2-1　土工力学试验项目

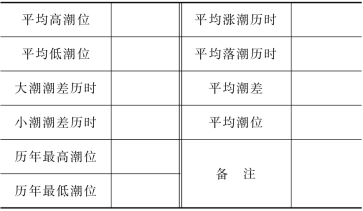

表4-5-2-2　潮 汐 特 征

2）潮流或水流。根据路径长度选择若干有代表性的测流站，分别在大潮和小潮期间，各选择一天，连续观察和测量水流速度和方向。一般认为距水面1m的水流为表层流，距水底1m的水流为底层流，同时测量这两层水流的流速和流向。用调和分析的计算方法，求出本水域最大水流速度。表层流大小和方向关系到电缆敷设作业的难易程度，而底层流的大小和方向则关系到河床冲刷和淤积情况，直接影响电缆的安全使用和寿命。测流站位置及流速、流向资料应反映在路径平面图和调查报告上。

3）风况。应掌握本水域累年各月平均风速、累年各月最大风速及风向、累年各月平均大风日天数、灾害性天气（如台风、雾天等）。

4）波浪。应掌握本水域累年各月的平均波高、最大波高、平均周期、波长、波向等。

5）其他。如海水温度、盐度、气体等。

上述调查项目也可征得设计同意，从当地水文站、气象台站等处获得。

（6）其他项目的调查。包括水域船舶航行情况，如船舶大小、吃水深度、船舶锚型等；渔业生产方式，如插网或抛锚的深度等；滩涂的海水养殖及青苗、绿化的赔偿等。

4.5.2.3 路径调查主要设备和仪器

路径调查的主要设备和仪器见表4-5-2-3。

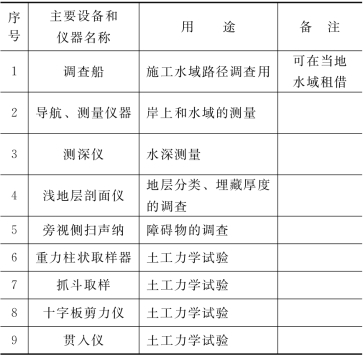

表4-5-2-3　路径调查的主要设备和仪器
