电力工程中的电缆清单示例

时间:2023-06-16 理论教育 版权反馈
【摘要】:电厂、变电所工程,电缆设计都是以电缆清册形式出现,举例如下。表3-5-3-3电力电缆编号示例表3-5-3-4控制电缆数字划分其中:①安装单位设备序号1、2、3、…VAX电缆程度(一)的适用范围与功能、特点。VAX电缆程序(一)主要输入、输出数据如下:图3-5-3-1VAX电缆程序(一)工艺流程图缆道数据准备及填写。

电力工程中的电缆清单示例

电力电缆送电线路初步设计、施工图设计均编有设计程序,在计算机上进行设计。电厂、变电所工程,电缆设计都是以电缆清册形式出现,举例如下。

3.5.3.1 电缆清册及编号

(1)电缆清册。电缆清册是订购电缆和指导施工的依据,运行维护的档案资料,应列入每根电缆的编号、起迄点、型号、规格、长度,并分类统计出总长度(控制电缆还应列出每根电缆备用芯数)。

清册的一般形式见表3-5-3-1(计算机电缆清册见表3-5-3-2)。

电缆长度根据敷设路径量出后,需加上表3-5-3-2的附加长度及预留量。

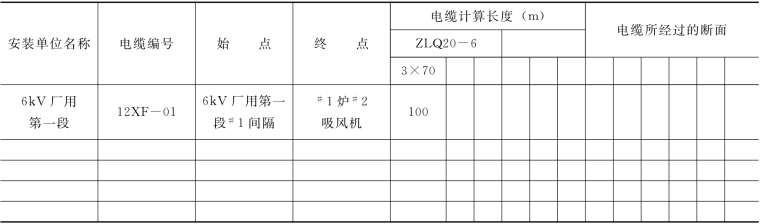

表3-5-3-1 电缆清册示例

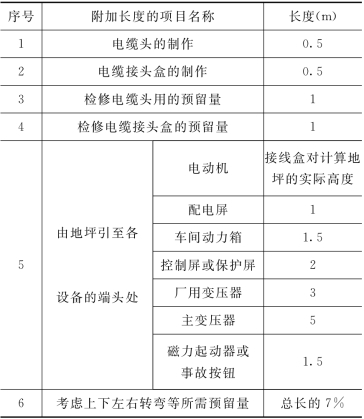

表3-5-3-2 度量电缆时各种附加长度

(2)电缆编号。

1)对电缆编号的要求。电缆编号是识别电缆的标志,故要求全厂编号不重复,并具有一定含义和规律,能表达电缆的特征。

电缆编号由拼音字母及数字组成;字母表示安装单位或安装设备的名称、电压;数字表示机组、设备和回路序号及特征。

安装单位以电压、线路、机组及车间等特征来划分。

安装设备以发电机、变压器、厂用设备及辅机等电气元件来划分。

各安装单位及安装设备拼音符号见表3-5-3-6~表3-5-3-10。

为了适应计算机辅助设计的要求,对习惯的编号作了局部的修改,如拼音字母规定用大写A、B、C、……(不用a、b、c、……),数字用1、2、3、4、…(不用Ⅰ、Ⅱ、Ⅲ、…),其字符亦不应超过10位。

2)电力电缆编号。

a.高低压中央盘引出电缆。

由机组及辅机编号、受电设备拼音及回路号组成,格式如下:

其中:①表示机组编号1、2、3、…(公用辅机无此编号);

②表示辅机编号1、2、3、…;

③设备拼音,详见附录17-3;

④回路编号,6kV编01、02、…,380V编1、2、…;当为前后两段时,前段为1A,后段为1B。

b.车间盘引出电缆。

由机组号、供电设备安装单位拼音及回路号组成,格式如下:

其中:①表示机组编号1、2、3、…(辅助车间无此编号);

②车间或机组拼音及母线段号,详见表3-5-3-6~表3-5-3-10。

③盘号1、2、3、…;

④盘内回路号1、2、3、…、8;

⑤当有前后两段时,前段为A,后段为B。

c.电力电缆编号示例见表3-5-3-3。

3)控制电缆编号。

控制电缆编号由安装单位或安装设备符号及数字组成。数字编号由百位数组成,以不同的途径分组,具体工程某组号数不够用时,可将其百位数改为2或3,见表3-5-3-4。

a.二次控制电缆编号。

表3-5-3-3 电力电缆编号示例

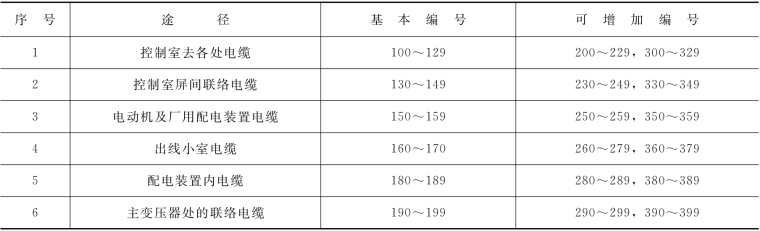

表3-5-3-4 控制电缆数字划分

其中:①安装单位设备序号1、2、3、…;

②安装单位设备拼音,见表3-5-3-6~表3-5-3-10;

③数字编号,见表3-5-3-4;

④表示A、B、C相或弱电R。

b.电动机控制电缆编号。

该编号由机组及辅机号、设备拼音及回路号组成,格式如下:

其中:①表示机组号1、2、3、…(公用辅机无此编号);

②表示辅机号1、2、3、…;

③设备拼音,见表3-5-3-6~表3-5-3-10;

④回路编号150~159。

c.控制电缆编号示例见表3-5-3-5。

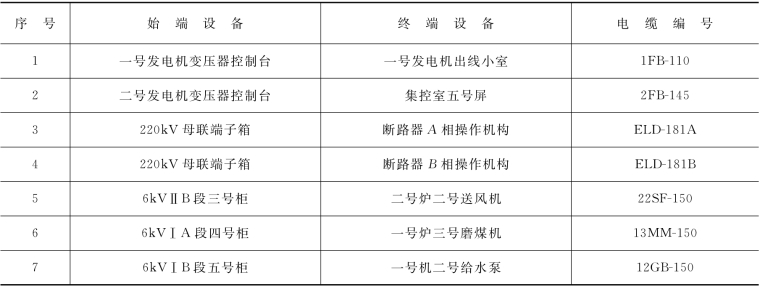

表3-5-3-5 控制电缆编号示例

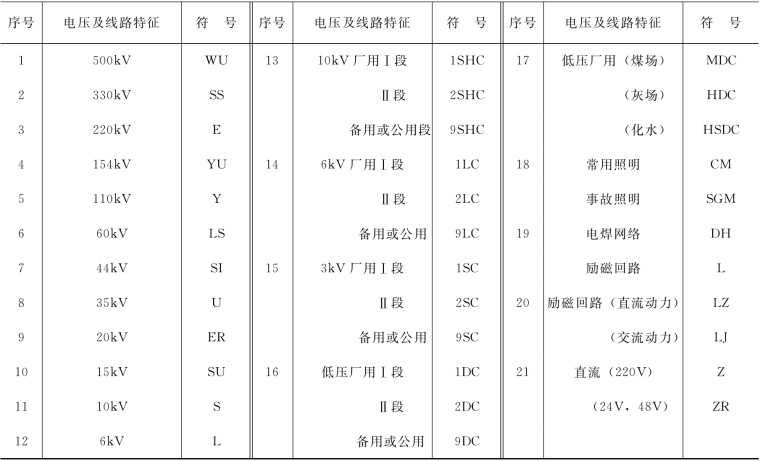

表3-5-3-6 电压及线路特征符号

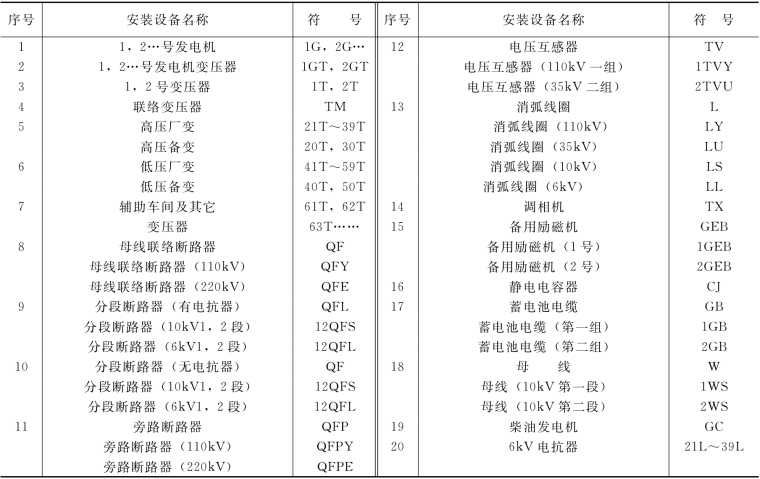

表3-5-3-7 主要安装设备符号

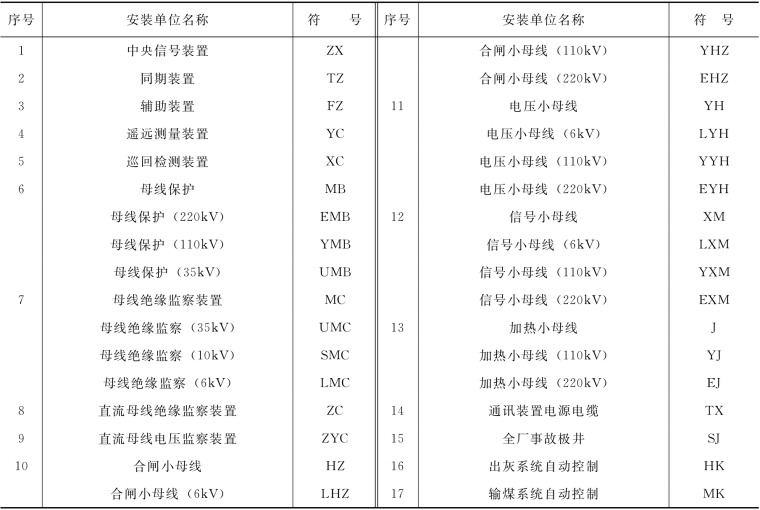

表3-5-3-8 全厂设备、母线设备的安装单位符号

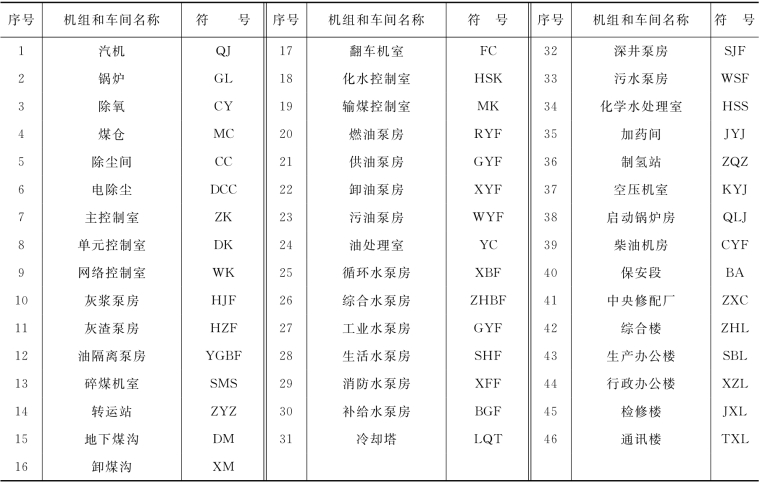

表3-5-3-9 机组和车间符号

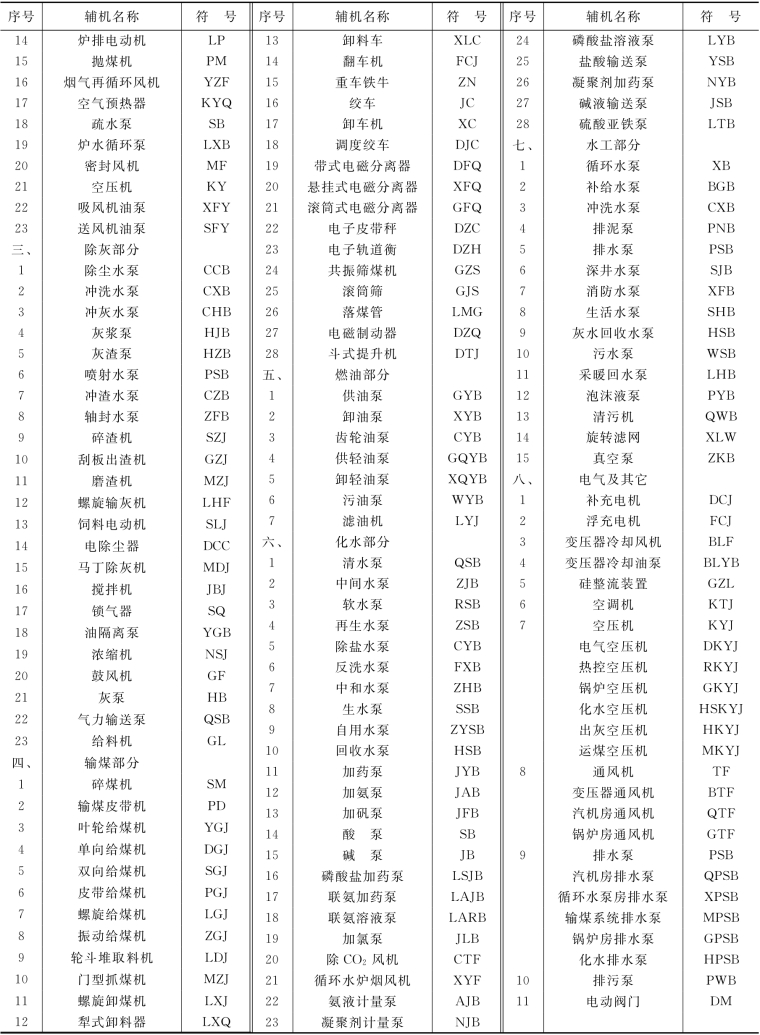

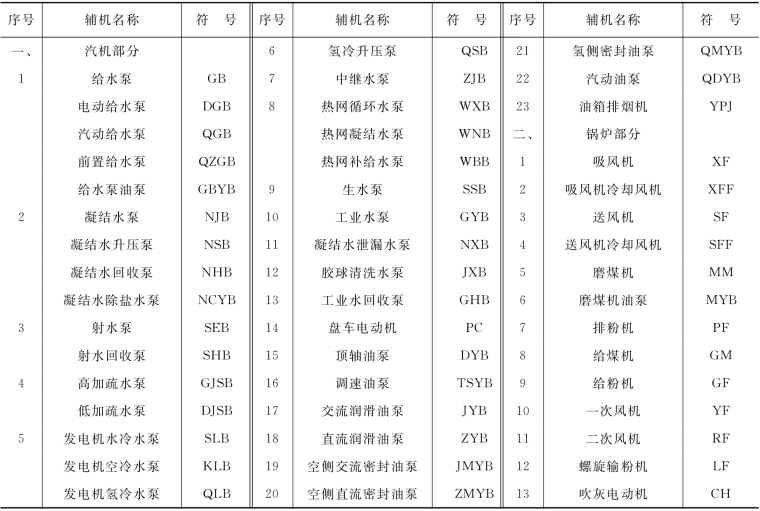

表3-5-3-10 厂用辅机符号

续表

3.5.3.2 计算机辅助电缆布线设计

大型电厂电缆数量多,缆道网络复杂,人工完成布线设计,不但耗工多,也很难保证设计质量和进度。

计算机最适合于完成重复繁琐的电缆布线工作。实践证明,简便、实用、符合国情的电缆程序,既能提高设计质量,增加设计深度;又能提高效率,节省投资;并易于在工程设计中普及推广。

(1)VAX电缆程度(一)的适用范围与功能、特点。

1)适用范围。适用于大中型各种类型的发电厂及变电所完成任何复杂缆道网络的电缆布线设计。(www.daowen.com)

2)主要功能。能自动选择电缆路径、计算长度、汇总材料、汇总断面、汇总设备电缆;并能根据工艺要求,通过人机对话,控制、分隔、修改路径,调节缆流,实现最佳敷设方案。

3)主要特点。

①计算容量大,适应性强,不受网络和容量限制。

②数据填写方便、容易掌握;输入方式灵活、直观(允许用网络、坐标或混合输入)。

③能根据工艺要求,强制路径,分隔系统,闭锁通道。

④人工干预能力强,能随机对话,监视、调节缆流,控制充满度。

⑤运行方式灵活,可分段、重复计算,亦可补充、修改和自检。

⑥输出内容、格式适合国情,符合当前设计、施工习惯和要求。

(2)VAX电缆程序(一)辅助电缆设计的工艺流程。

VAX电缆程序(一)工艺流程分五个阶段:即输入数据准备、文件编辑、布线计算、制表打印和输出数据的整理出版,如图3-5-3-1所示。其中文件编辑、布线计算和制表打印均为上机操作,可由指定的操作员来完成,设计人员的主要工作是输入数据的准备和填写以及对输出数据进行整理加工达到出版要求。

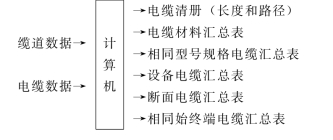

VAX电缆程序(一)主要输入、输出数据如下:

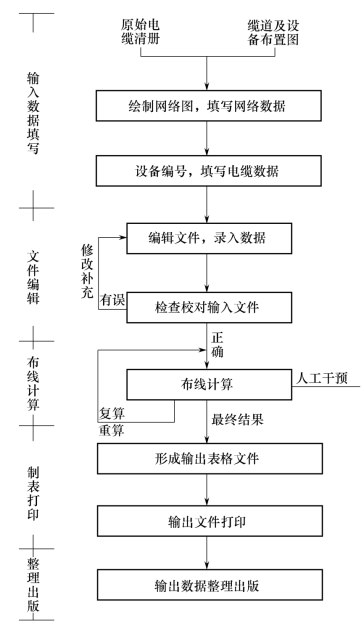

图3-5-3-1 VAX电缆程序(一)工艺流程图

(3)缆道数据准备及填写。

1)缆道数据准备,见表3-5-3-11。

2)缆道数据填写格式。根据准备好的缆道网络图,对应每一个支路依次填写一端节点号、另端节点号、支路长、支架长和分隔码数据。

对无需控制充满度的缆道可不填写支架长,无需限制电缆通过的缆道可不填写分隔码。

3)缆道数据填写举例。为便于说明,以简化的某330kV变电所为例(数据是假定的,不一定合理),电缆构筑物布置见图3-5-3-2,根据布置图绘制的网络图见图3-5-3-3,根据网络图填写的缆道数据见表3-5-3-12。

(4)电缆数据准备及填写。

电缆数据填写的步骤见表3-5-3-13,实例见表3-5-3-14及图3-5-3-12。

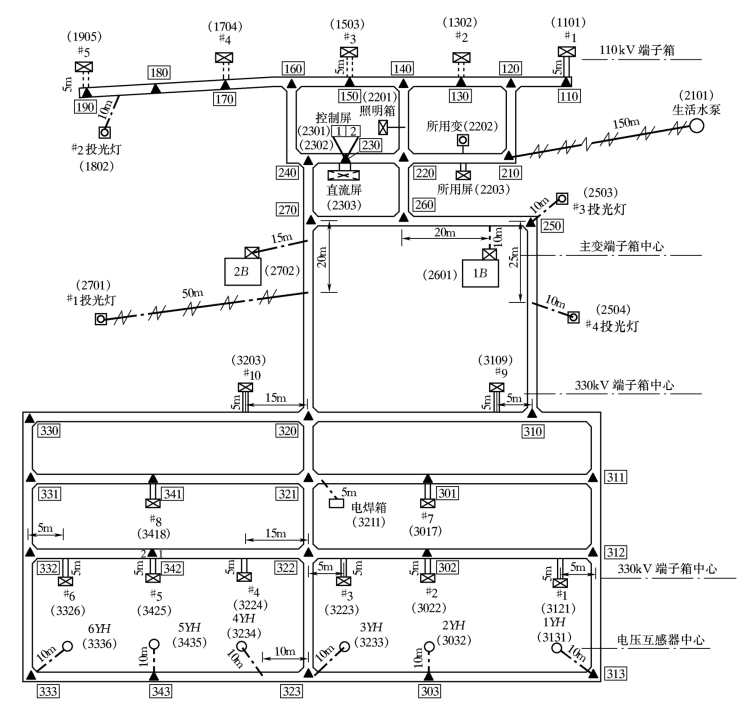

图3-5-3-2 电缆构筑物布置图

表3-5-3-11 缆 道 数 据 准 备

图3-5-3-3 缆道网络图

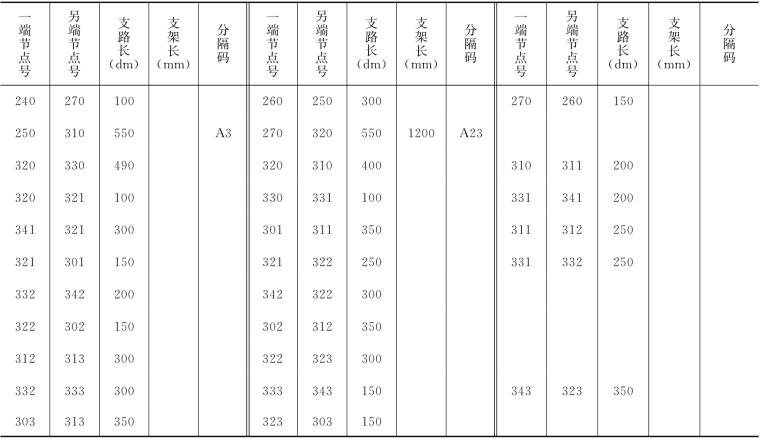

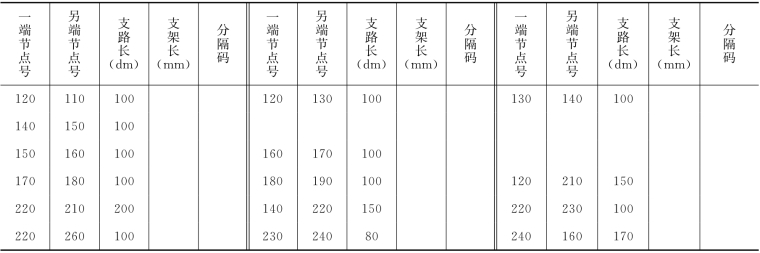

表3-5-3-12 缆 道 数 据

续表

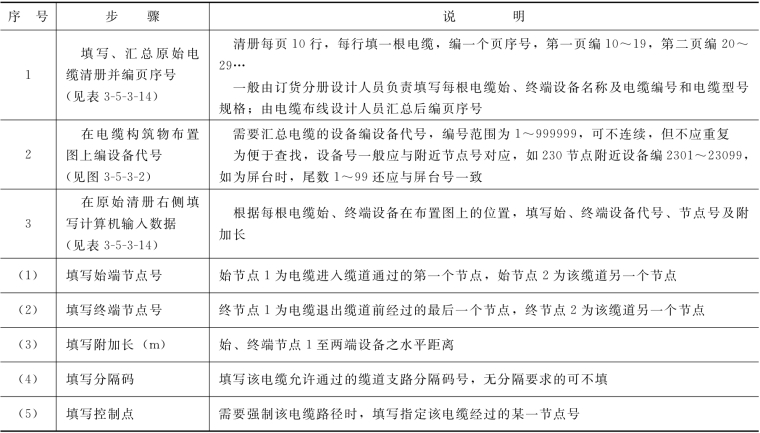

表3-5-3-13 电缆数据准备及填写

注 1.不汇总电缆的设备不填设备号。2.不用计算机布线的电缆不填节点号,长度填入附加长一栏。3.不经缆道直接进、出节点1电缆不填节点2。4.始、终端节点1无需打出其支路断面的,可不填节点2。5.电缆进入缆道后走向不易判断的,应先填假定的节点1、节点2,再分别填附加长的缆道部分和非缆道部分。6.附加长只计水平距离,垂直部分由计算机自动追加以下数值:高电压为6m;低电压为7m;控制、弱电及通讯为8m。具体工程亦可通过操作命令修改其数值。7.电缆型号规格应选用预存的电缆参数数据库内的型号规格,选用非库内电缆时,应按规定格式存入该电缆参数。

(5)上机操作及输出数据整理出版。

1)上机操作。根据准备好的缆道和电缆数据经校对修改后,即可上机操作,其内容包括文件编辑、布线计算和制表打印,要求熟悉操作方法和命令,为提高工效和减少差错,宜固定专门操作员来完成,但设计人员应参予监视、调节缆流,并根据工程要求检查和修改布线条件及数据,达到满意的敷设方案后,即可制表打印。

2)输出数据的整理出版。计算结果打印出以下6个表,其内容、格式及用途如下:

①输出电缆清册。输出格式见表3-5-3-15。本表按顺序打印出每根电缆页序号(NO)、电缆编号(DLBH)、电缆型号(DLXH)规格、始端设备号(SSBH)、终端设备号(ZSBH)、电缆长度(L)、电缆经过节点号(J-G-J-D)。

输出清册亦为每10根电缆一页,其页序号与原始电缆清册完全对应,将输出电缆清册与原始电缆清册右侧(见表3-5-3-14)对接后,即为完整的电缆清册。将其送印出版,即可作为施工放线的主要依据和运行维护的档案资料。

②电缆汇总表。输出格式见表3-5-3-16,本表输出数据为各种型号规格电缆(DLXH)的外径(D)、总长度(L);分类汇总高压(LU1)、低压(LU2)、控制(LU3)、弱电(LU4)、通讯(LU5)电缆的总长度;全部电缆的总长度(L=)。

本表编入电缆清册供订货用。

③相同电缆汇总。输出格式见表3-5-3-17。按本表打印出各种型号规格电缆总根数及每根电缆编号、页序号及长度,供合理切割电缆轴参考。其数据含义为:

④设备电缆汇总。输出格式见表3-5-3-18。本表汇总了每一设备全部电缆,按设备代号顺序打印出该设备电缆总根数,每根电缆的编号、型号规格、页序号及电缆外径,供设计、施工选择校核埋管及安装参考。

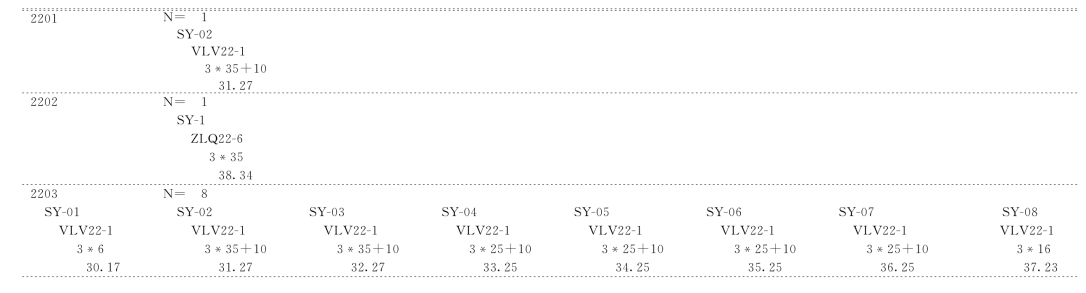

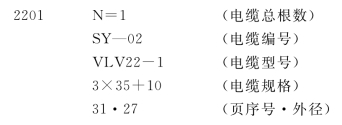

设备代号2201的数据含义为:

⑤相同始、终端电缆汇总。输出内容见表3-5-3-19。本表按不同始、终端组合方式分别进行汇总,并打印出每根电缆编号、页序号和外径,供机械化成束施放电缆参考。

⑥断面电缆汇总。输出格式见表3-5-3-20。本表汇总了指定需要打出断面的节点各支路电缆,供绘缆图、排断面及校核缆道容量之用,其内容包括两部分:

a.该节点(220DMI)各支路(220—210等)电缆的数量(N)、紧排(LJ)及分排(LF)占用支架长(mm)、重叠堆放面积(S),每一支路又打印出各种电压电缆的数量、紧排、分排占用支架长及重叠堆放面积。

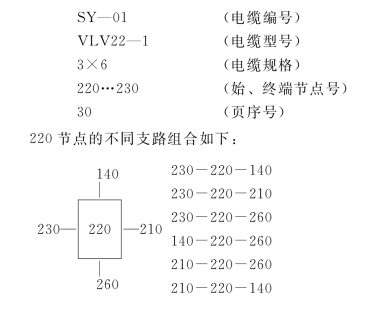

b.与该节点相连的不同支路组合表示各种电压电缆的去向和数量(N),并分别打出每根电缆的以下数据:

对应每一支路有3个分支,分别表示电缆左中右走向,再按电压高低决定上中下排列位置,每根电缆在支架上确切位置可参考其始、终端节点以少交叉为原则。

3)计算机辅助电缆布线设计出图方式。根据目前国情,电缆施工图应包括以下三部分内容:

①电缆敷设图。图中除了表示缆道支架、托架及埋管布置外,还表示缆道内节点位置及其编号、设备位置及其代号,全厂缆道网络及缆流分布。

②电缆清册。清册中除了表示每根电缆始、终端设备及编号规格外,还包括计算机输出的每根电缆长度及经过节点和各种规格电缆长度的汇总。

③计算机输出数据。即将计算机输出的断面电缆汇总、设备电缆汇总、相同规格电缆汇总及相同始终端电缆汇总等,复印装订成册,直接交付施工。

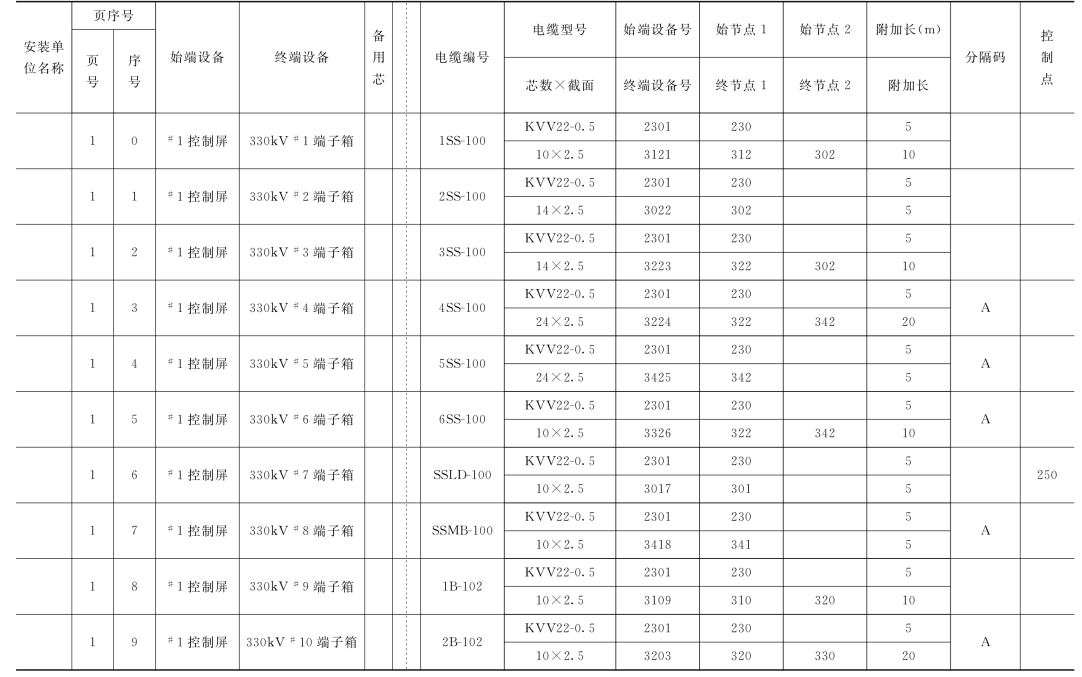

表3-5-3-14 原始电缆清册与输出电缆清册(计算机输入数据)

注表中虚线为剪裁及对接线。

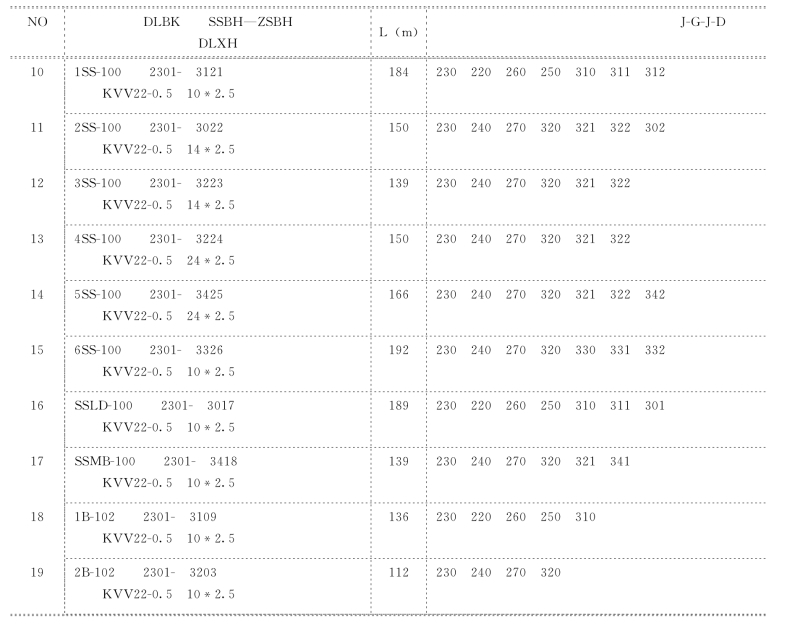

表3-5-3-15 输出电缆清册

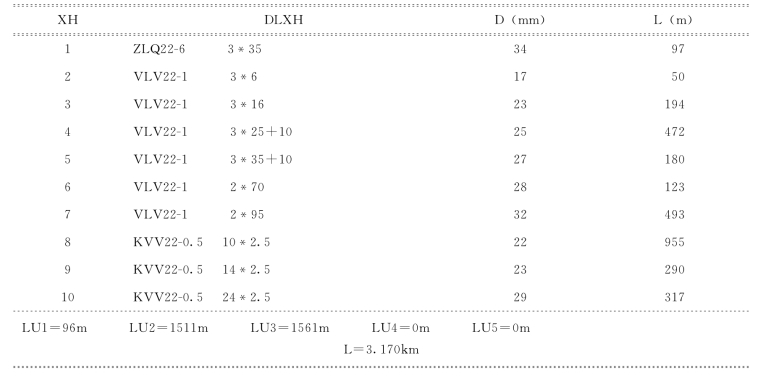

表3-5-3-16 电 缆 汇总

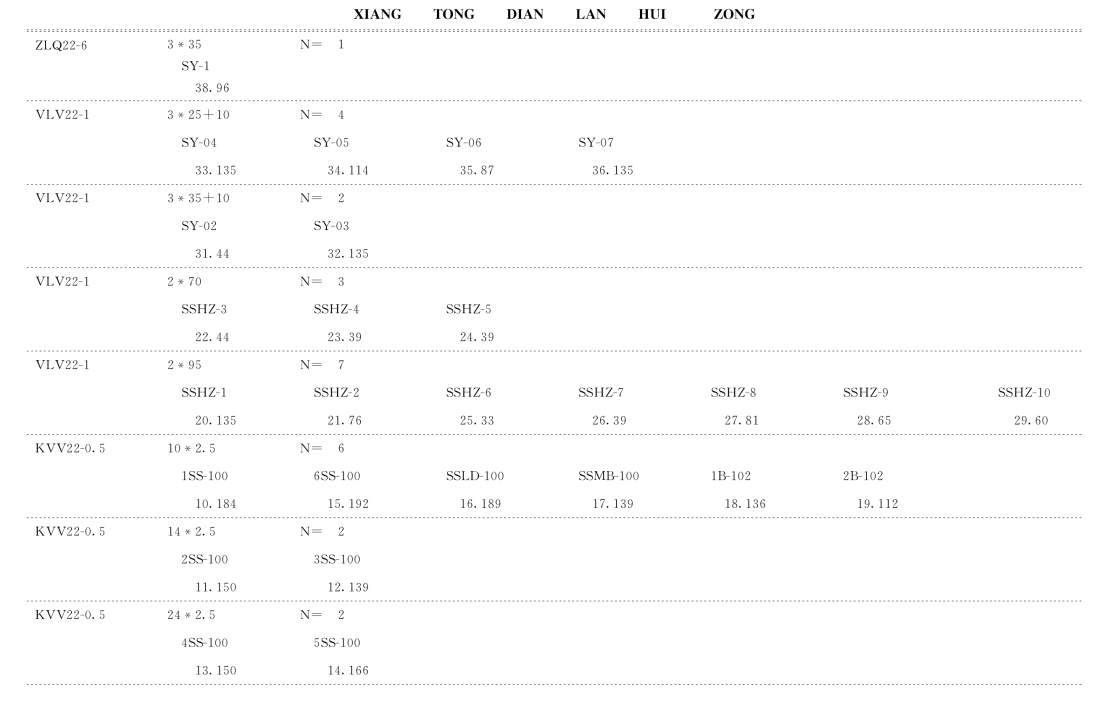

表3-5-3-17 相同电缆汇总

表3-5-3-18 设备电缆汇总

表3-5-3-19 相同路径电缆汇总

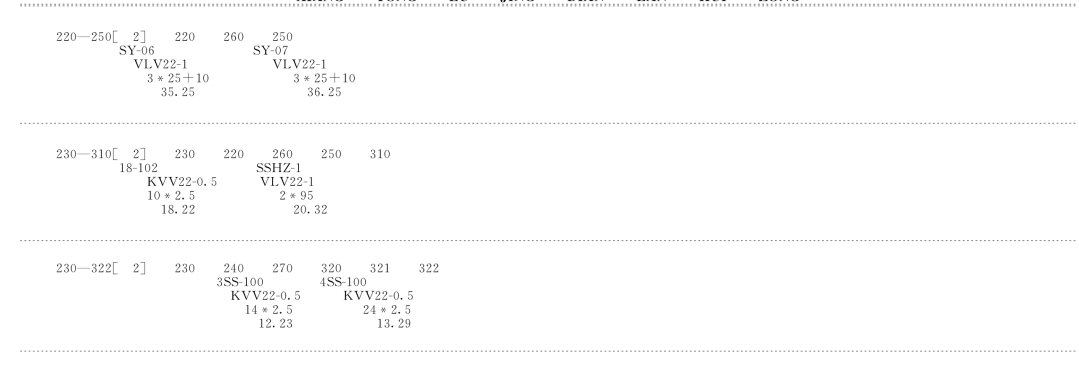

表3-5-3-20 断面电缆汇总
