（1）高压电缆敷设及其构筑物的布置。

1）电缆敷设要求。

①敷设方式。高压电缆可以直埋、也可在沟内或隧道内敷设。厂区内一般用沟敷设，厂房内或电缆较多时用隧道敷设。

②排列方式。单芯电缆三相排列方式可分水平排列、垂直排列和等边三角形排列。在沟内和直埋电缆一般为水平排列，隧道内一般为垂直排列。水平和垂直排列均存在三相互感不等、阻抗不对称的问题，故线路较长时需进行换位。等边三角形排列三相对称，但构筑物较复杂，施工维修亦不方便，采用较少。

③相间距离。单芯电缆相间距离应根据护层感应电压、施工维修和防火等要求综合考虑。对护层一点接地，相距宜大些；对护层两点接地，相距宜小些，具体尺寸见图3-4-5-1～图3-4-5-5。

2）电缆构筑物布置。110～330kV各种电缆构筑物的布置尺寸及要求如下：

①直埋电缆：其外形尺寸见图3-4-5-1。其埋深不小于1000mm，为防机械损伤，电缆上面应敷一层无石块沙土并铺一层水泥板。在穿越公路、铁路时用水泥排管。

②电缆沟：其外形尺寸见图3-4-5-2～图3-4-5-4。根据防火要求，沟内应填沙或相间设防火隔板，或电缆外皮涂防火涂料。厂区电缆沟盖板应低于地面300mm，为防止水流入，施工结束后沟盖用水泥封好。

③电缆隧道：布置尺寸见图3-4-5-5。电缆为垂直排列，双回路电缆之间应设防火隔板，其中一回还应涂防火涂料或包防火包带。支架之间水平跨距不大于1500mm。

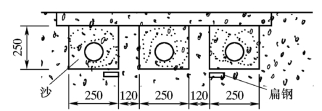

图3-4-5-1　土中直埋电缆

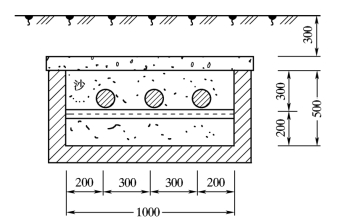

图3-4-5-2　电缆沟尺寸（一）

（2）电缆附件布置及安装。

1）终端盒。电缆终端盒外形见图3-4-5-6和图3-4-5-7。其支架宜采用能中间穿电缆的角铁支架。当工作电流超过1000A时，支架不应构成闭合磁路。终端盒带电部分对地及与邻近设备距离应符合规程要求。

图3-4-5-3　电缆沟尺寸（二）

图3-4-5-4　电缆沟尺寸（三）

(www.daowen.com)

图3-4-5-5　电缆隧道尺寸

2）连接盒。除普通连接盒外，还有绝缘连接盒和塞止连接盒。绝缘连接盒用于长线路交叉互联接地时分段用；塞止连接盒用于分隔油路，使各段油压不偏离允许值。

连接盒应设工井，其尺寸应满足安装维修要求。

3）供油箱。供油箱有重力油箱和压力油箱，目前多用压力箱分相布置，每相直接安放在该电缆较高一端的终端盒支架上或塞止连接盒工井内。

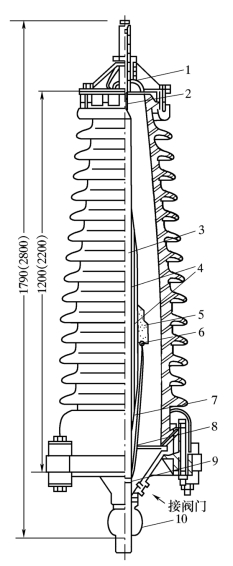

图3-4-5-6　110（220）kV自容式充油电缆增绕式终端

1—出线杆；2—芯管；3—电缆绝缘线芯；4—增绕绝缘；5—环氧树脂套管；6—屏蔽环；7—应力锥屏蔽层；8—支架；9—扎丝；10—铅封

压力箱至电缆的油管用卡子固定于支架上，因尾管至油管绝缘接头这段油管与电缆护层同电位，故应与固定支架绝缘。

两端的电缆终端尾管上应装油压表（见图3-4-5-8）。仪表与支架应绝缘，油压越限时发出信号。

4）护层绝缘保护器。保护器以分相布置为好，当位置受限时，亦可共箱布置。布置位置应考虑人不会触及保护器带电部分，同时又便于巡视和检查。保护器上宜装过电压动作记录器。

5）电流互感器。为测量和保护需要，在单芯电缆终端盒上套上芯式电流互感器，并将其固定于人手接触不到之处，见图3-4-5-8。

6）电缆固定夹。电缆固定方式有二：一是钢性固定，用普通电缆夹将电缆固定在支架上，使其不能移动；二是挠性固定，见图3-4-5-9，虽然双螺母拧紧，但卡子有长形圆孔可前后移动。

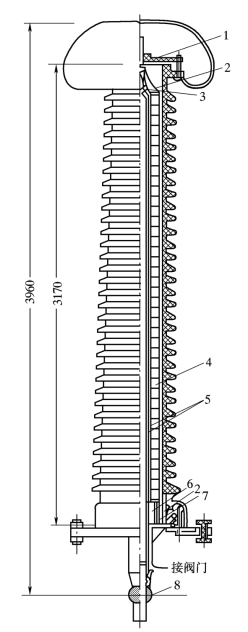

图3-4-5-7　330kV自容式充油电缆电容饼式终端

1—出线杆；2—镀锡软接线；3—皱纹纸填充；4—电容饼；5—增绕绝缘；6—撑板；7—应力锥屏蔽；8—铅封

图3-4-5-8　护层接地线穿过电流互感器的示意图

图3-4-5-9　挠性固定电缆卡图
