2.2.1.1.1 聚氯乙烯绝缘电力电缆概述
（1）产品名称、型号、敷设场合。
1）产品标准。GB12706-91《额定电压35kV及以下铜芯、铝芯、塑料绝缘电力电缆》。
2）用途。适用于交流额定电压（U0/U）0.6/1、3.6/6.0kV的线路中，供输配电能使用。
3）型号、名称及使用条件。
①型号、名称、敷设场合见表2-2-1-1。
②使用条件：导电线芯长期工作温度不能超过70℃，短路温度不能超过160℃（最长持续时间5s）。电缆敷设时，温度不能低于0℃，弯曲半径应不小于电缆外径的10倍，电缆敷设不受落差限制。

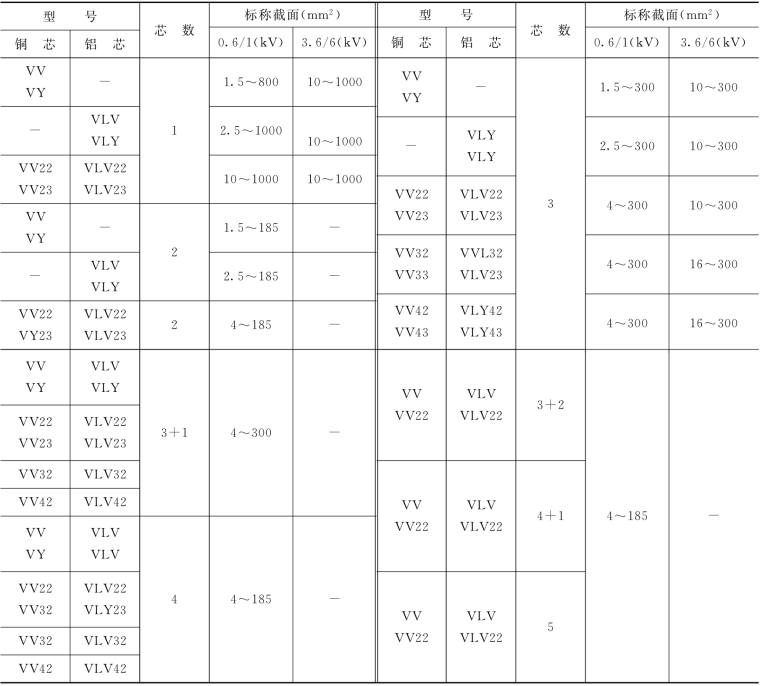

4）规格范围。聚氯乙烯绝缘电力电缆规格范围见表2-2-1-2。
（2）结构、材料及主要结构数据。
1kV VV22、VLV22单芯、二芯、三芯、四芯电缆结构如图2-2-1-1～图2-2-1-4所示。
1）导体。

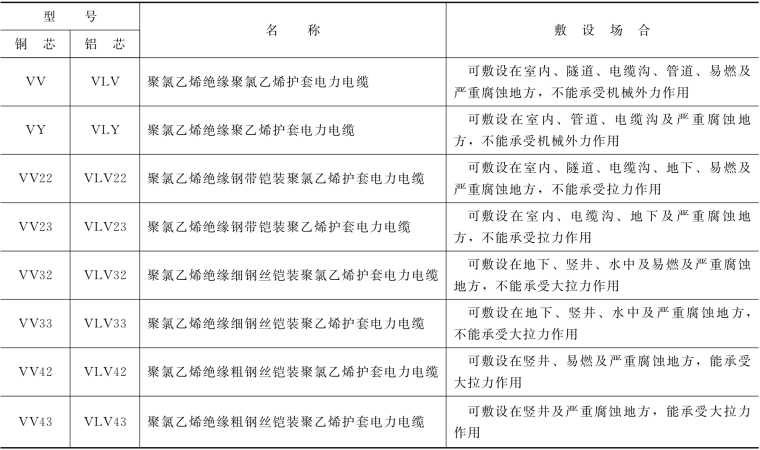

表2-2-1-1 聚氯乙烯绝缘电力电缆型号、名称、敷设场合
表2-2-1-2 聚氯乙烯绝缘电力电缆规格范围
图2-2-1-1 1kVVV22、VLV22单芯电缆
1—铜或铝导电线芯（圆形）；2—聚氯乙烯绝缘；3—聚氯乙烯挤包或绕包衬垫；4—钢带铠装；5—聚氯乙烯外护套
图2-2-1-2 1kVVV22、VLV22二芯电缆
1—铜或铝导电线芯（半圆形）；2—聚氯乙烯绝缘；3—非吸湿性材料填充物；4—聚氯乙烯包带；5—聚氯乙烯挤包或绕包衬垫；6—钢带铠装；7—聚氯乙烯外护套
图2-2-1-3 1kVVV22、VLV22三芯电缆
1—铜或铝导电线芯（扇形）；2—聚氯乙烯绝缘；3—非吸湿性材料填充物；4—聚氯乙烯包带；5—聚氯乙烯挤包或绕包衬垫；6—钢带铠装；7—聚氯乙烯外护套
①导体应符合GB3957的规定。
②导体表面应光洁，无油污，无损伤屏蔽绝缘的毛刺，锐边，以及凸起或断裂的单线。
③四芯电缆的截面有等截面和不等截面（3+1芯）两种。
2）绝缘。
①绝缘材料和绝缘厚度应符合GB12706的规定。
②导体和绝缘外面的任何隔离层或半导电屏蔽层的厚度应不包括在绝缘厚度内。
③绝缘的标称厚度应符合表2-2-1-3。
3）铠装。
①铠装钢带或铠装铝带的层数、厚度和宽度应符合表2-2-1-4。
②铠装钢丝的直径应符合表2-2-1-5。
4）外护层。塑料外套的标称厚度应符合表2-2-1-6中的要求。
图2-2-1-4 1kVVV22、VLV22四芯电缆
1—铜或铝导电线芯（扇形）；2—聚氯乙烯绝缘；3—中性线芯（圆形）；4—非吸湿性材料填充物；5—聚氯乙烯包带；6—聚氯乙烯挤包或绕包衬垫；7—钢带铠装；8—聚氯乙烯外护套
（3）产品性能要求（主要技术指标）。
1）成品电缆导体直流电阻应符合表2-2-1-7中的要求。
2）成品电缆绝缘电阻常数在室温时不低于36.7（0.6/1.0），367（3.6/6.0）。
3）成品电缆在室温下，能承受交流50Hz电压试验，试验电压见表2-2-1-8，单芯无铠装电缆浸入水中1h后按表2-2-1-8规定进行电压试验。
当用直流电压时，所加的电压为工频试验电压的2.4倍。
4）当电缆敷设安装后经受直流耐压试验，建议试验电压为2.5U0（U0为导电对地电压），时间为5min。

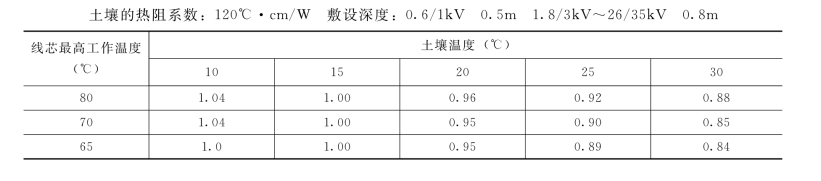

（4）电力电缆的允许载流量。1～35kV塑料、橡皮绝缘电力电缆载流量见表2-2-1-9～表2-2-1-14。
表2-2-1-3 绝缘的标称厚度

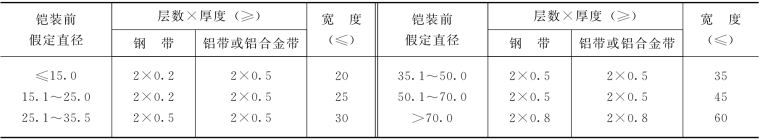

表2-2-1-4 铠装钢带或铠装铝带的层数、厚度和宽度 单位：mm
注 钢丝直径不包括钢丝上的非金属防蚀层，如用户要求或同意，允许用比规定直径更大的钢丝。

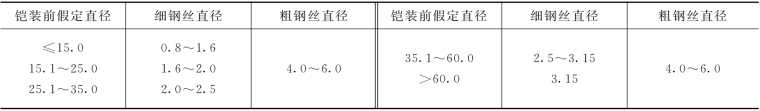

表2-2-1-5 铠装钢丝的直径 单位：mm
注 铠装前假定直径在10.0mm以下时，宜用直径为0.8～1.6mm的细钢丝铠装，也可采用厚度0.1～0.2mm的镀锡钢带重叠绕包一层作为铠装，其重叠率应不小于25%。

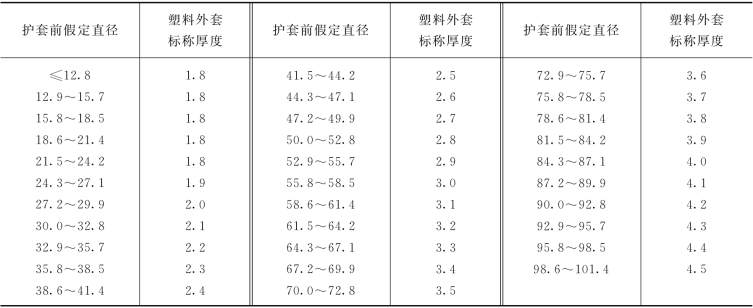

表2-2-1-6 塑料外套的标称厚度 单位：mm

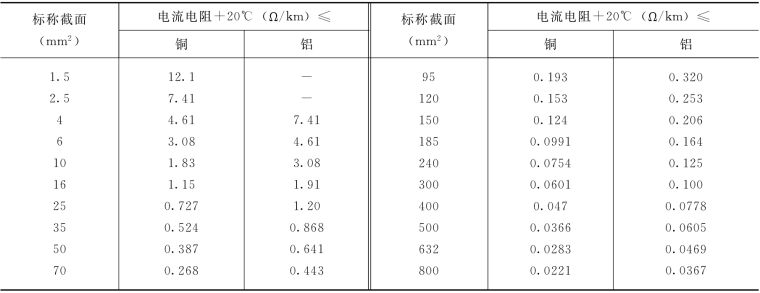

表2-2-1-7 成品电缆导体直流电阻
表2-2-1-8 试验电压

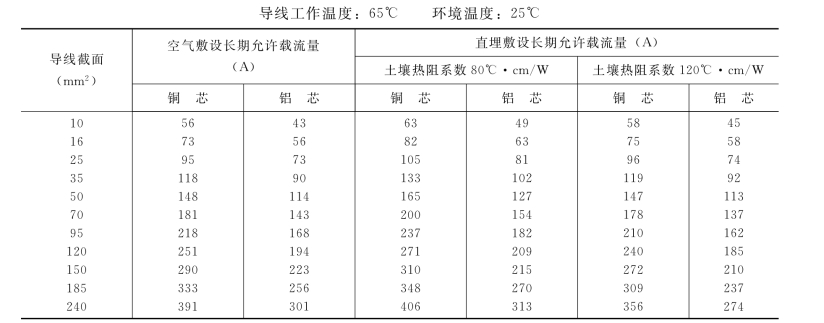

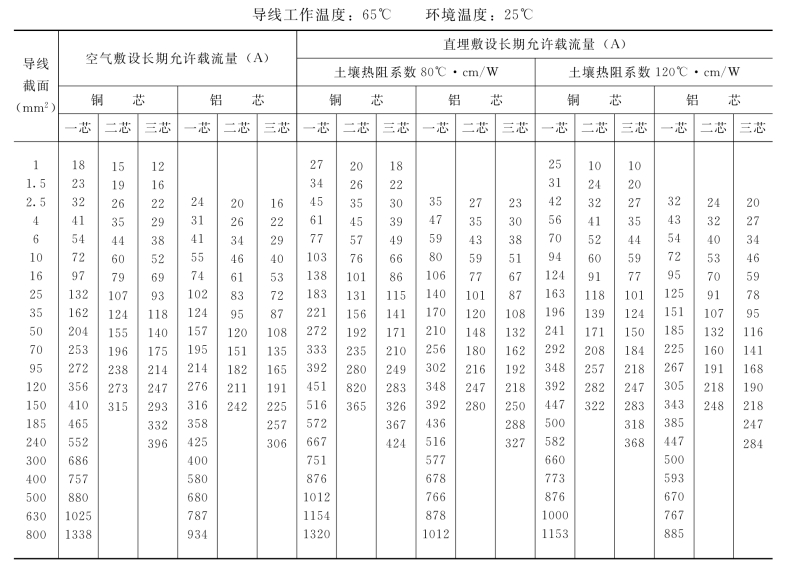

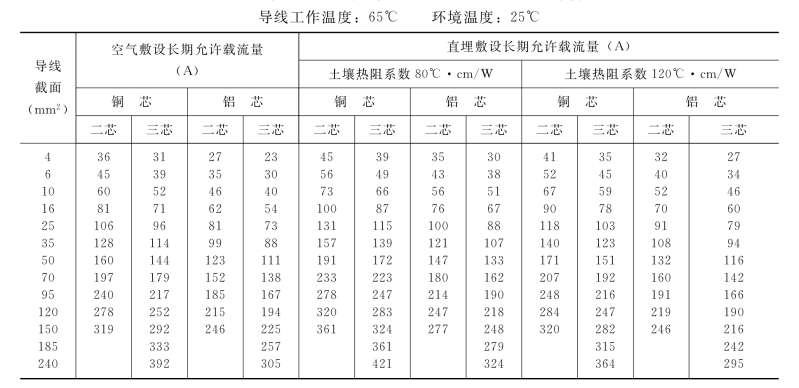

表2-2-1-9 1kV聚氯乙烯绝缘及护套电缆（1～3芯）长期允许载流量

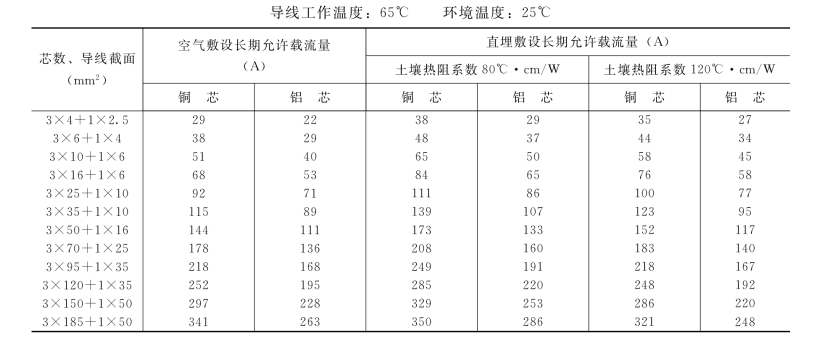

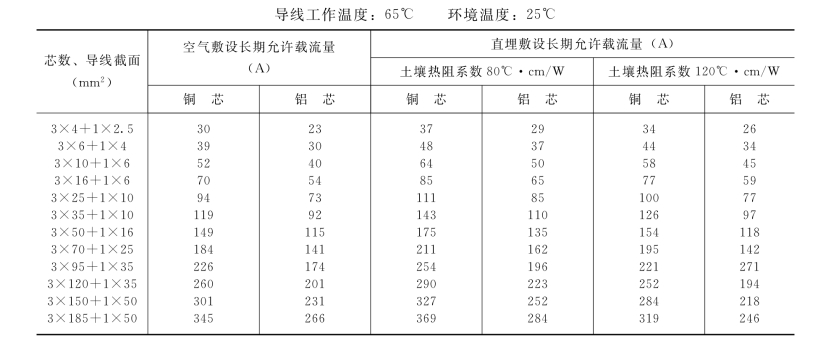

表2-2-1-10 1kV聚氯乙烯绝缘及护套电缆（四芯）长期允许载流量
表2-2-1-11 1kV聚氯乙烯绝缘和护套铠装电缆（2～3芯）长期允许载流量
表2-2-1-12 1kV聚氯乙烯绝缘和护套铠装电缆（四芯）长期允许载流量

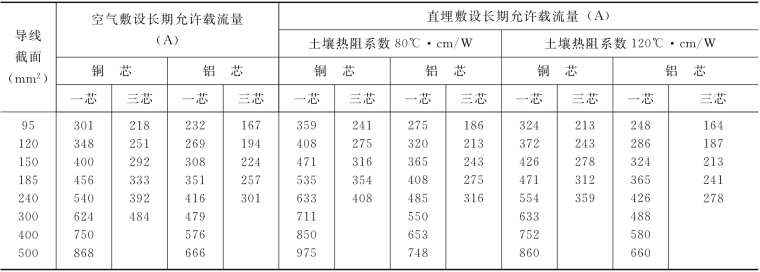

表2-2-1-13 6kV聚氯乙烯绝缘和护套电缆长期允许载流量
续表
表2-2-1-14 6kV聚氯乙烯绝缘和护套铠装电缆（三芯）长期允许载流量
（5）电力电缆的计算外径计算重量。见表2-2-1-15～表2-2-1-33。

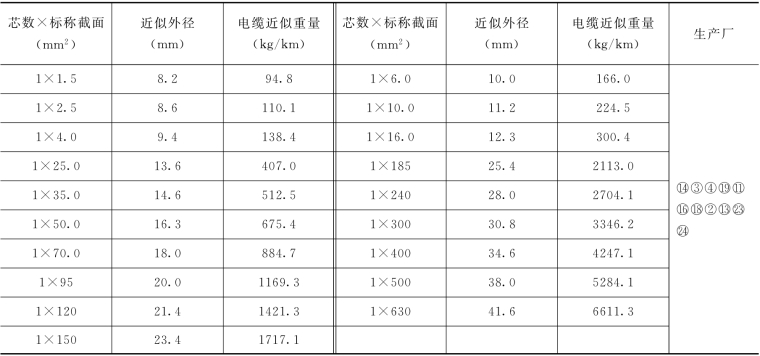

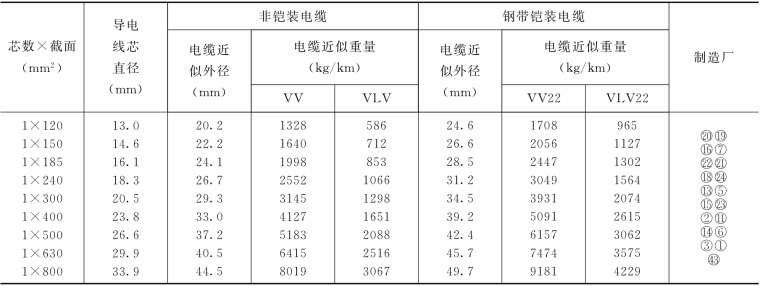

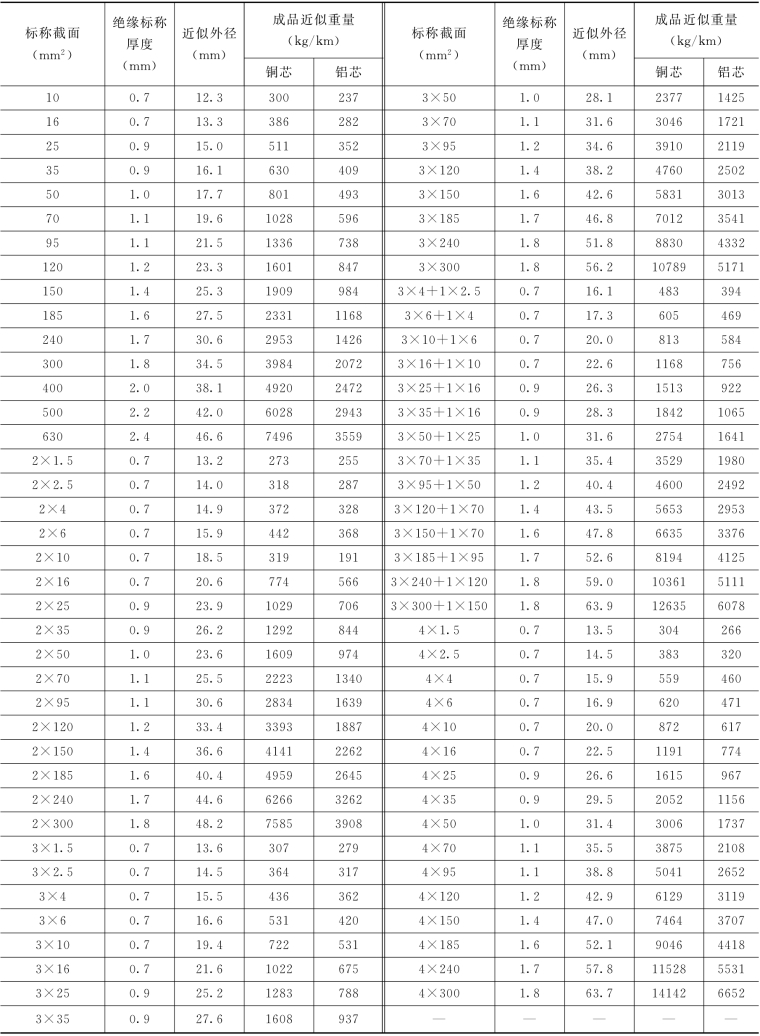

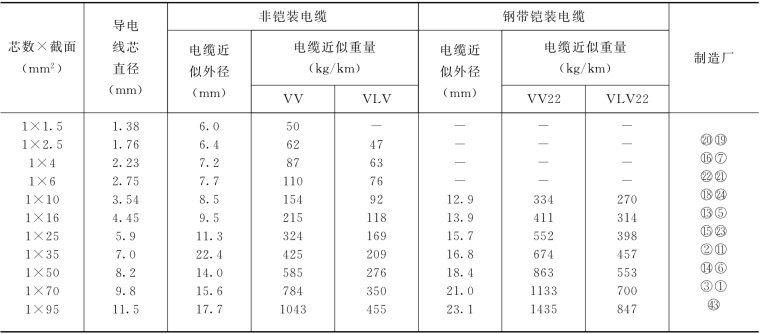

表2-2-1-15 0.6/1.0kV单芯聚氯乙烯绝缘聚氯乙烯护套电力电缆外径及重量
续表
注 1.交货长度不少于100m。
2.订货时型号、规格写法：例如要订1kV、3芯、240mm2铝芯聚氯乙烯绝缘氯乙烯护套钢带铠装电力电缆，应写成：VLV22-0.6/13×240GB12706.2-91。

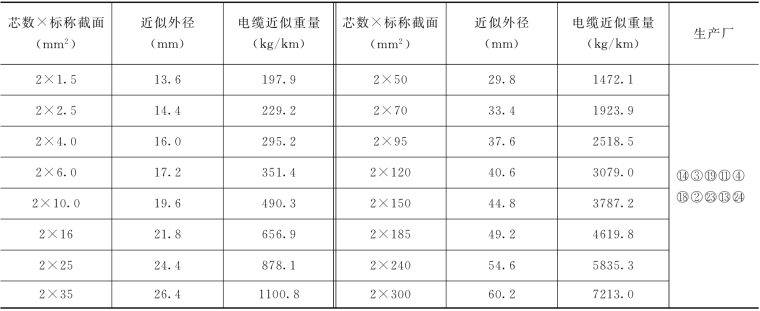

表2-2-1-16 0.6/1kV2芯聚氯乙烯绝缘聚氯乙烯护套电力电缆外径及重量

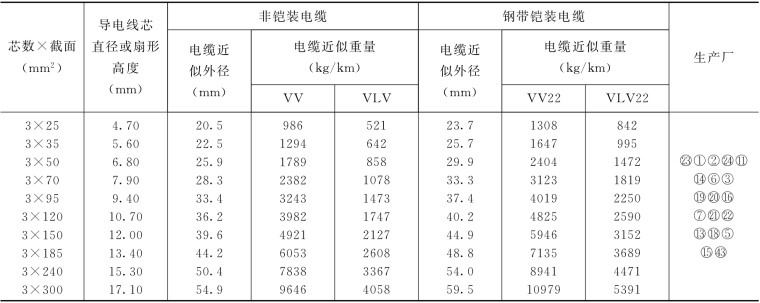

表2-2-1-17 0.6/1kV3芯聚氯乙烯绝缘聚氯乙烯护套电力电缆外径及重量
续表

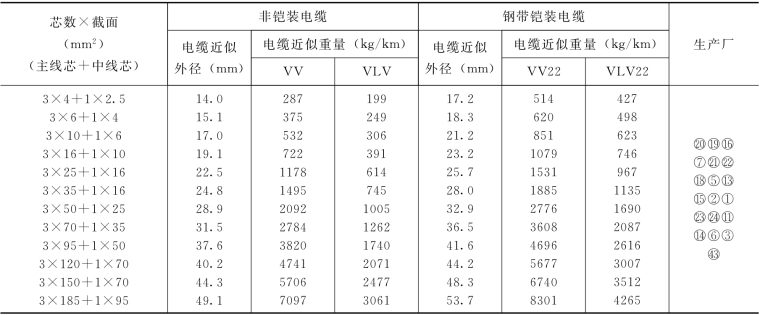

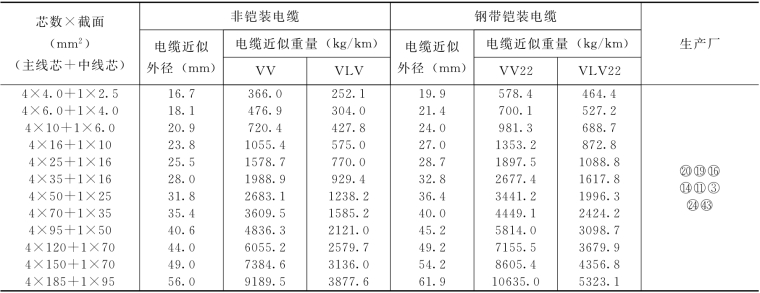

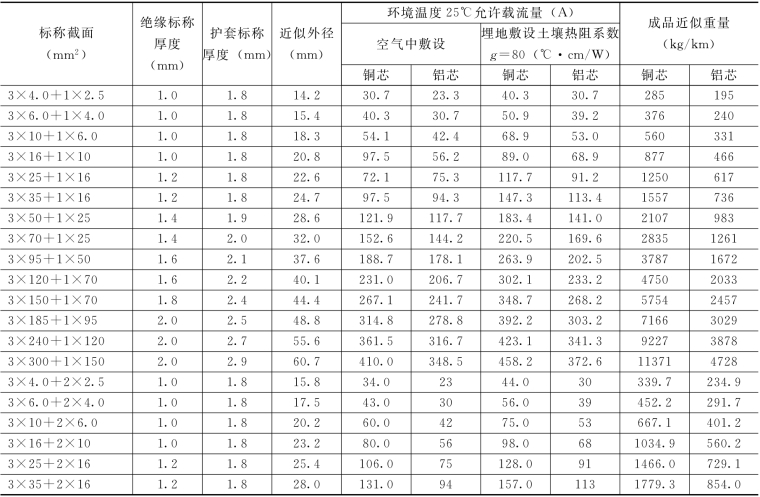

表2-2-1-18 0.6/1.0kV（3+1）芯聚氯乙烯绝缘聚氯乙烯护套电力电缆外径及重量

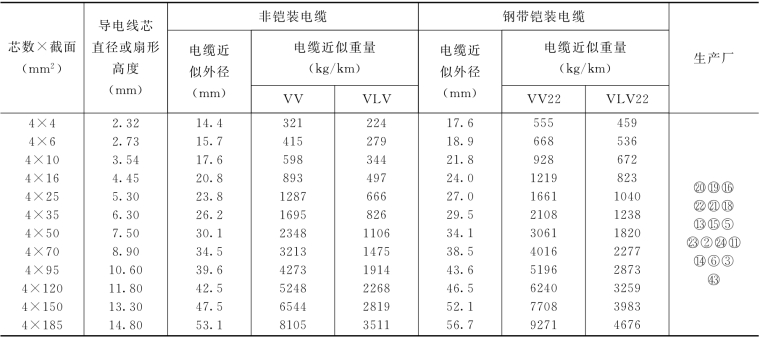

表2-2-1-19 0.6/1.0kV4芯聚氯乙烯绝缘聚氯乙烯护套电力电缆外径及重量

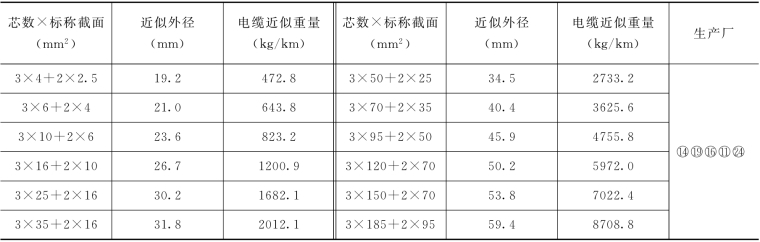

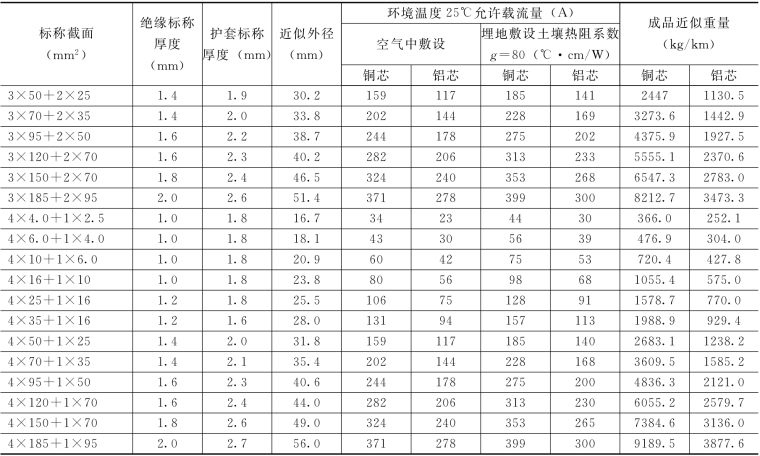

表2-2-1-20 0.6/1.0kV（3+2）芯聚氯乙烯绝缘聚氯乙烯护套电力电缆外径及重量

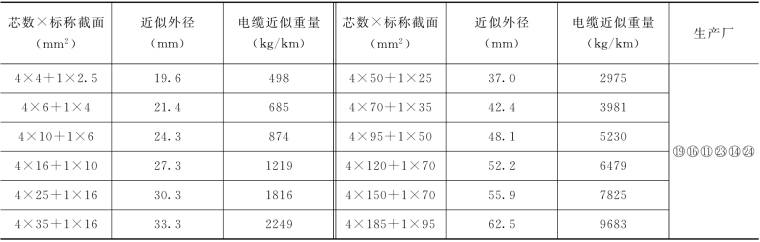

表2-2-1-21 0.6/1kV（4+1）芯聚氯乙烯绝缘聚氯乙烯护套电力电缆外径及重量

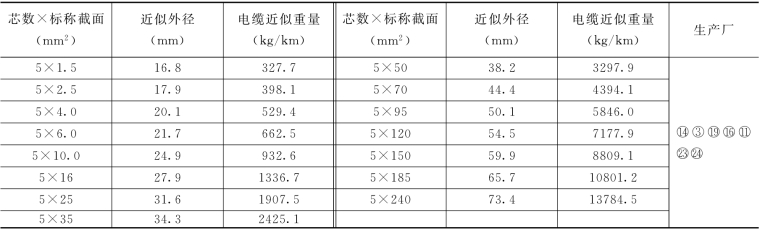

表2-2-1-22 0.6/1kV5芯聚氯乙烯绝缘聚氯乙烯护套电力电缆外径及重量

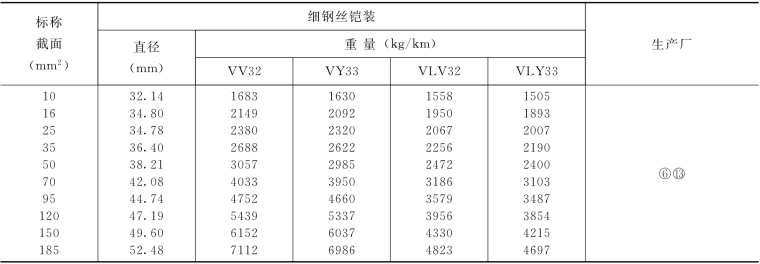

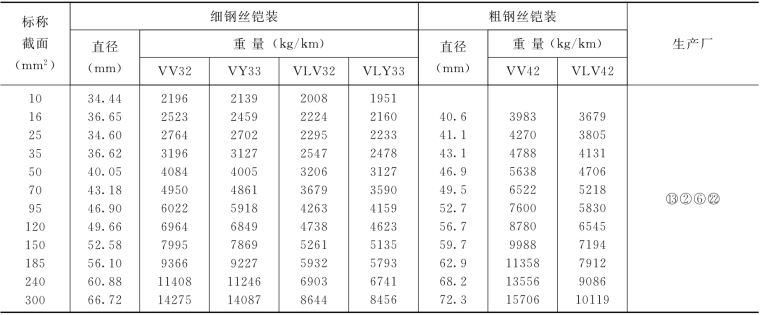

表2-2-1-23 0.6/1kV单芯、双芯聚氯乙烯绝缘聚氯乙烯护套细钢丝铠装电力电缆

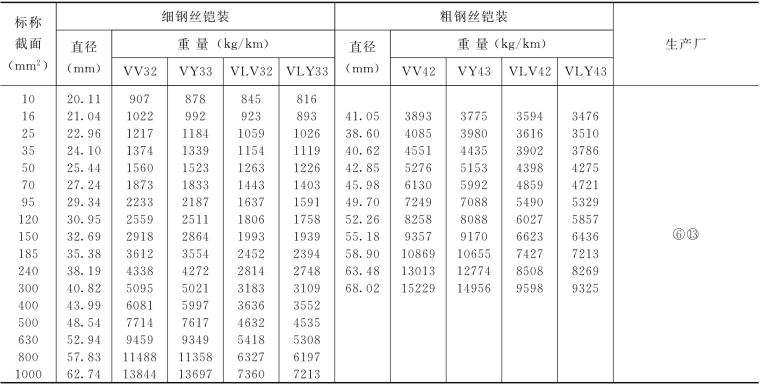

表2-2-1-24 0.6/1kV3芯聚氯乙烯绝缘聚氯乙烯护套钢丝铠装电力电缆

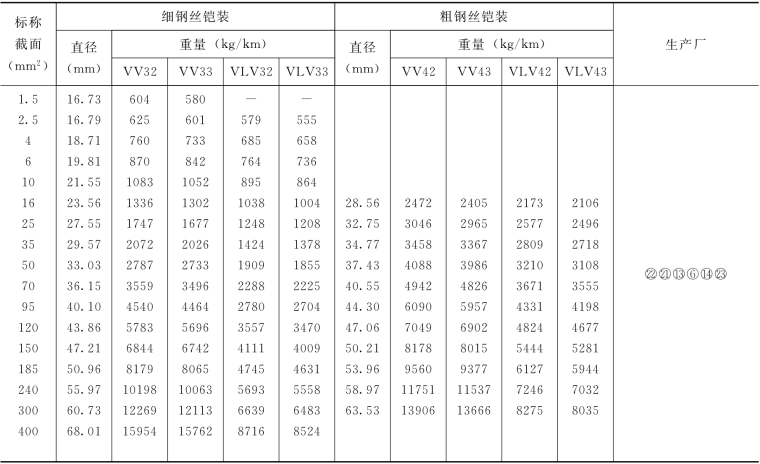

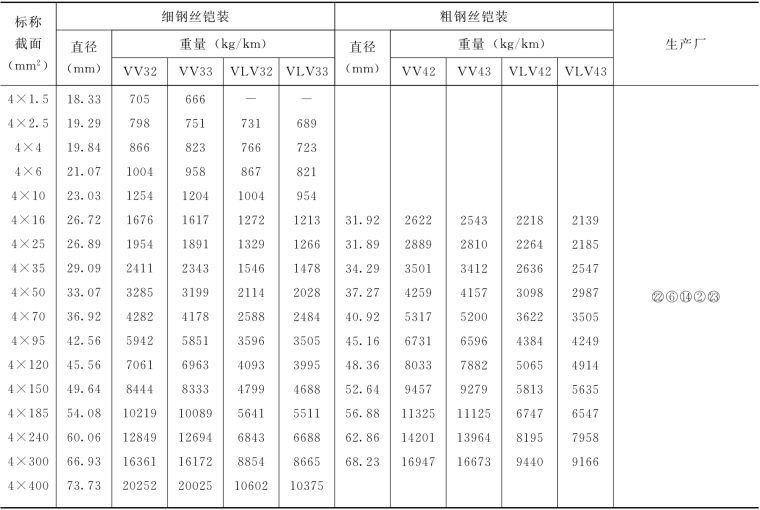

表2-2-1-25 0.6/1kV4芯聚氯乙烯绝缘聚氯乙烯护套钢丝铠装电力电缆
表2-2-1-26 0.6/1kV（3+1）芯聚氯乙烯绝缘聚氯乙烯护套钢丝铠装电力电缆

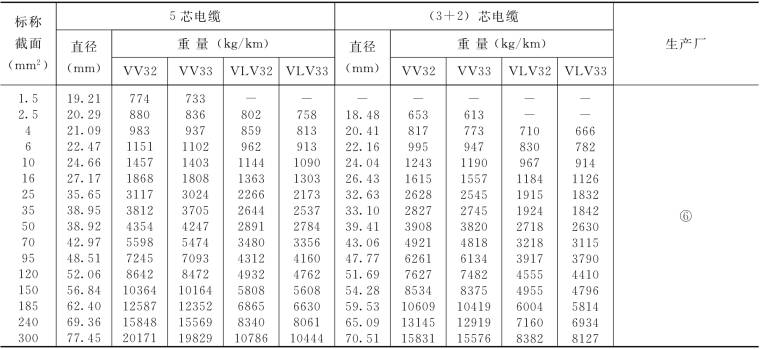

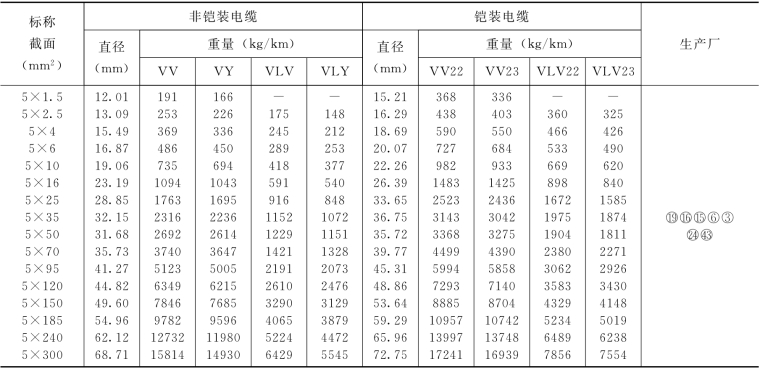

表2-2-1-27 0.6/1kV5芯、（3+2）芯聚氯乙烯绝缘聚氯乙烯护套细钢丝铠装电力电缆
表2-2-1-28 3.6/6kV单芯聚氯乙烯绝缘聚氯乙烯护套电力电缆
表2-2-1-29 3.6/6kV2芯聚氯乙烯绝缘聚氯乙烯护套电力电缆

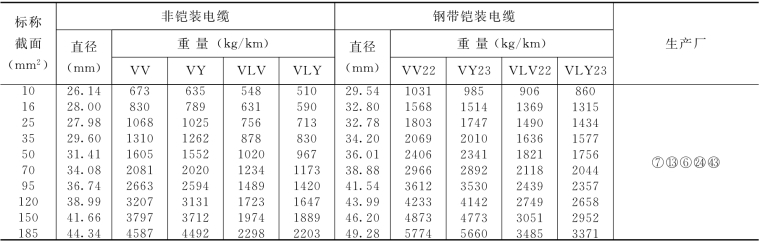

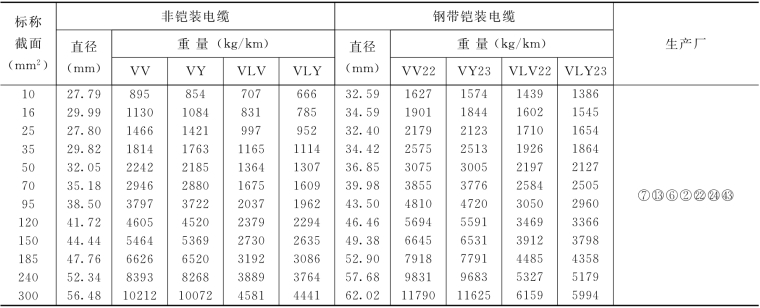

表2-2-1-30 3.6/6kV3芯聚氯乙烯绝缘聚氯乙烯护套电力电缆
表2-2-1-313 .6/6kV单芯聚氯乙烯绝缘聚氯乙烯护套钢丝铠装电力电缆
表2-2-1-323 .6/6kV2芯聚氯乙烯绝缘聚氯乙烯护套钢丝铠装电力电缆
表2-2-1-33 3.6/6kV3芯聚氯乙烯绝缘聚氯乙烯护套钢丝铠装电力电缆
2.2.1.1.2 圆（扁）型导体电力电缆
（1）标准。本产品按企业标准制造，产品适宜敷设于额定电压0.6/1kV及以下的电力线路中作输送电能用，广泛用于高层建筑、石油化工、冶金、矿山等场合。
（2）产品特色。本产品除具有普通聚氯乙烯绝缘电力电缆、低压交联电力电缆的特性外，还有以下特点：
1）具有较低且均匀的正（逆）序和零序阻抗，有利于改善供电品质。
2）同心层导体比普通四芯电缆的第四芯在零序工作状态下的电抗值低得多，有利于短路自动保护装置的灵敏动作，从而保证电缆和相关设备的安全运行。
3）具有较强的抗电磁干扰性能和抗雷击性能。
4）五芯电缆适用于TN-S和TN-C-S系统的供电。
（3）型号、名称、适用范围，见表2-2-1-34。
（4）产品规格见表2-2-1-35。
（5）产品参数见表2-2-1-36～表2-2-1-39。

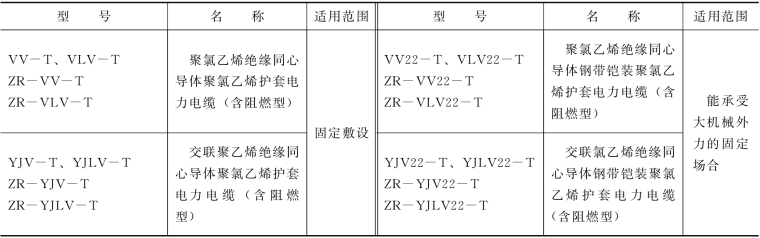

表2-2-1-34 圆（扁）型同心导体电力电缆型号、名称及适用范围

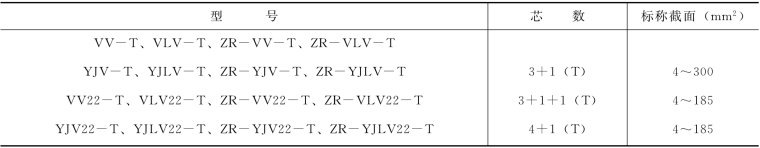

表2-2-1-35 圆（扁）型同心导体电力产品规格
表2-2-1-36 VV-T、VLV-T型0.6/1kV电缆的外径及重量
注 生产厂：○1、○13。
表2-2-1-37 VV-T、VLV-T型0.6/1kV电缆的外径及重量
注 生产厂：○1、○13。
表2-2-1-38 VV22-T、VLV22-T型0.6/1kV电缆的外径及重量
注 生产厂：○1、○13。
表2-2-1-39 YJV-T、YJLV-T型0.6/1kV电缆的外径及重量
注 生产厂：○14
2.2.1.1.3 金属屏蔽电力电缆
（1）标准。本产品按企业标准制造。产品用于额定电压0.6/1kV及以下的电力线路中作输配电能用，广泛用于高层建筑、导弹发射场和精密电子装置集中的场合。
（2）型号、名称见表2-2-1-40。
（3）产品规格见表2-2-1-41。
（4）产品特色。
1）具有较强的抗电磁干扰和抗雷击性能。
2）均衡电位，改善供电品质。
（5）使用注意事项。敷设时，应将屏蔽层两端可靠接地。特别注意不使屏蔽层断裂或松散，否则会降低屏蔽效果。
（6）电缆计算外径见表2-2-1-42。

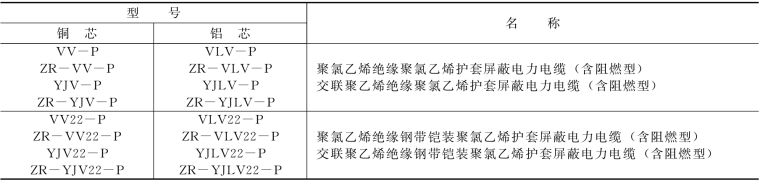

表2-2-1-40 金属屏蔽电力电缆型号、名称

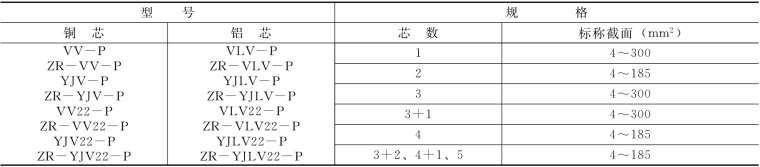

表2-2-1-41 金属屏蔽电力电缆产品规格

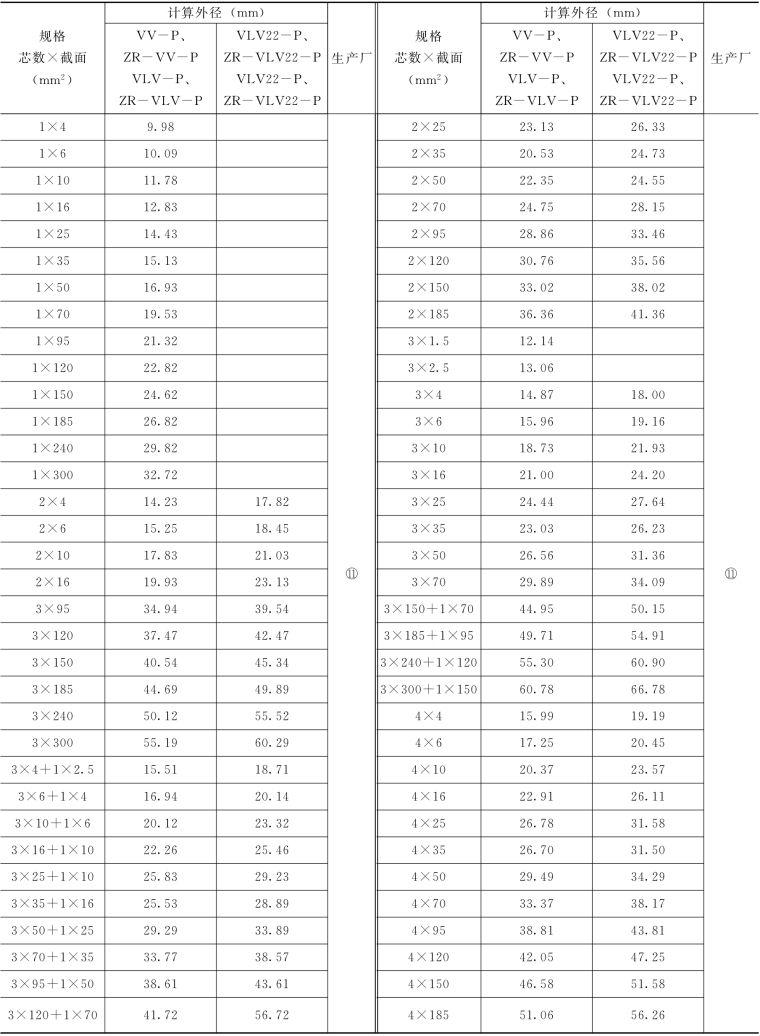

表2-2-1-42 金属屏蔽电力电缆计算外径
2.2.1.2 交联聚乙烯绝缘电力电缆
2.2.1.2.1 0.6/1kV交联聚乙烯绝缘电力电缆
（1）标准。本产品按国家标准GB12607—91或国际电工委员会EC502—1994制造。产品适宜敷设于电压至额定电压为（U0/U）0.6/1kV的电力线路中作输配电能用。
（2）型号、名称、适用范围见表2-2-1-43。
（3）规格见表2-2-1-44。
（4）电缆结构图如图2-2-1-5所示。
（5）使用特性。
1）最高额定温度。电缆长期使用时，其线芯最高工作温度不超过90℃。5s短路温度不超过250℃。
2）安装要求。电缆敷设时不受落差限制，敷设时环境温度不低于0℃，敷设时电缆的最小弯曲半径，不少于10倍电缆外径。
（6）主要技术性能见表2-2-1-45。
（7）产品参数见表2-2-1-46～表2-2-1-53。
表2-2-1-43 0.6/1kV交联聚乙烯绝缘电力电缆型号、名称及适用范围
注 1kV交联电力电缆可以生产阻燃A类、B类、C类，也可以生产耐火1kV交联电力电缆。产品符合国家标准和IEC标准要求。

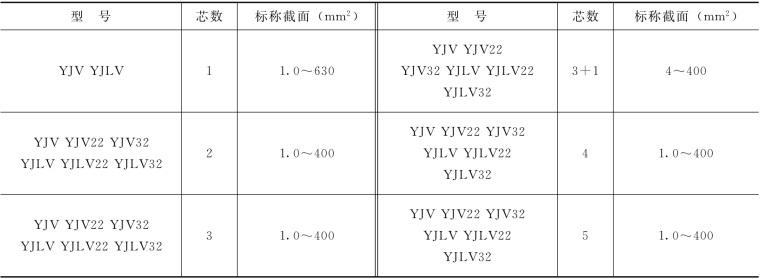

表2-2-1-44 0.6/1kV交联聚乙烯绝缘电力电缆产品规格
表2-2-1-45 0.6/1kV交联聚乙烯绝缘电力电缆的主要技术性能

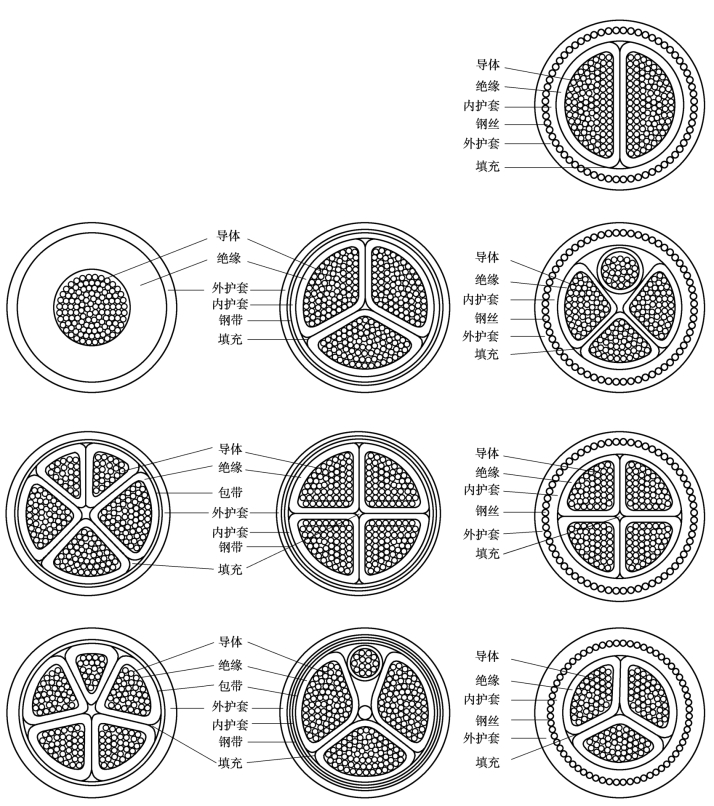

图2-2-1-5 0.6/1kV交联聚乙烯绝缘电力电缆结构图

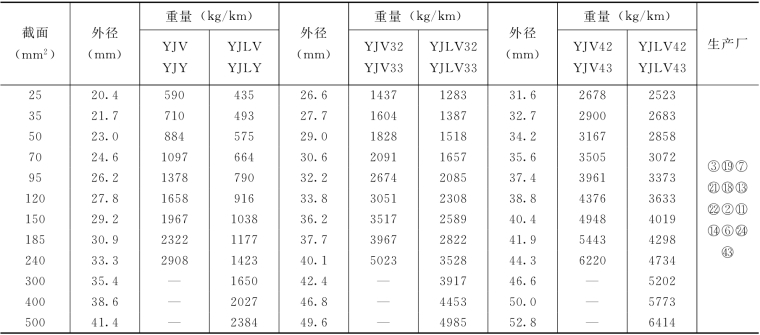

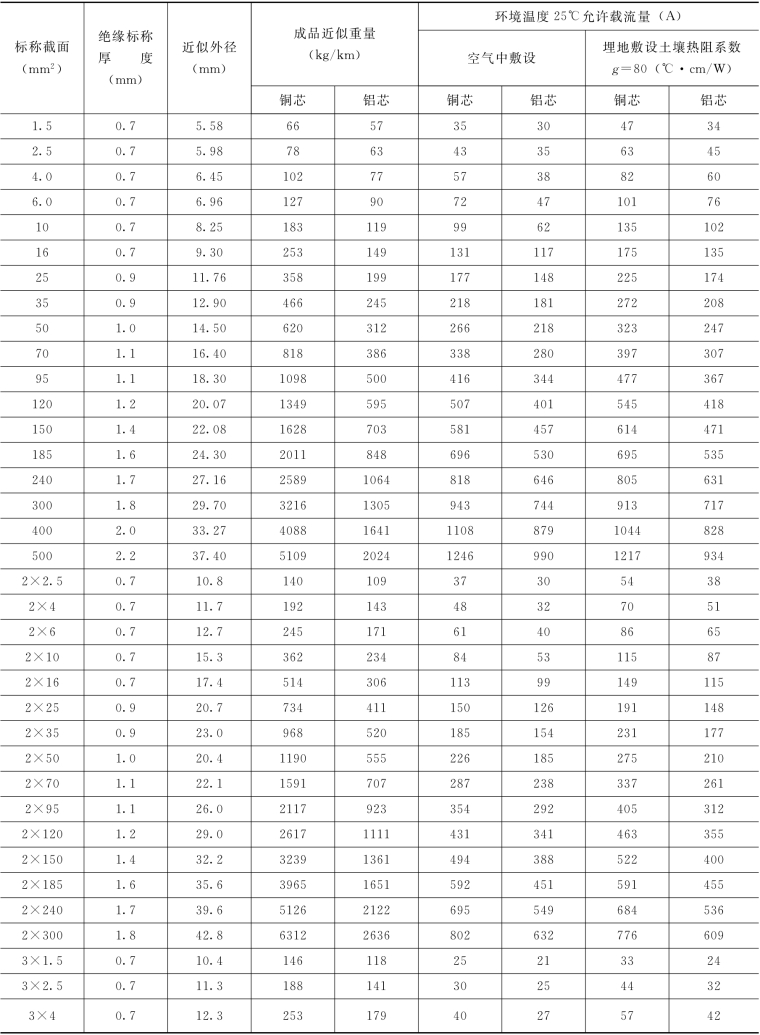

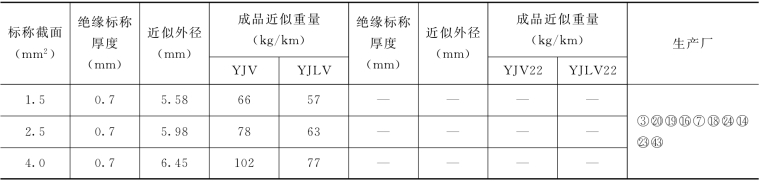

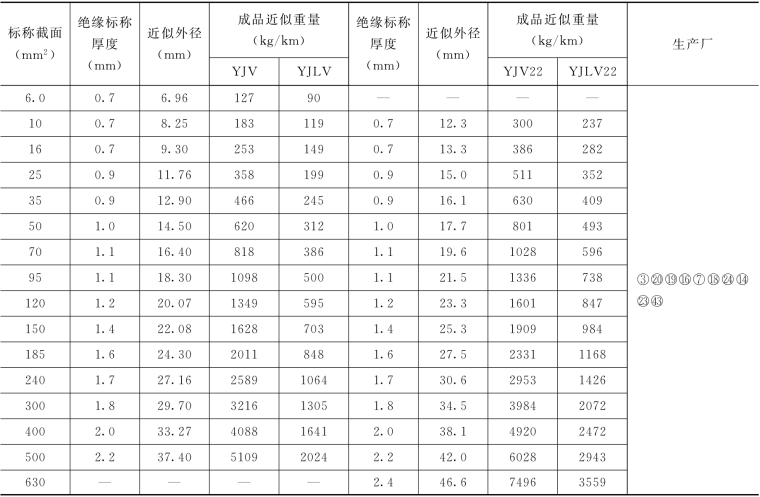

表2-2-1-46 0.6/1kV单芯交联聚乙烯绝缘聚氯乙烯护套电力电缆
续表
表2-2-1-47 0.6/1kV2芯交联聚乙烯绝缘聚氯乙烯护套电力电缆

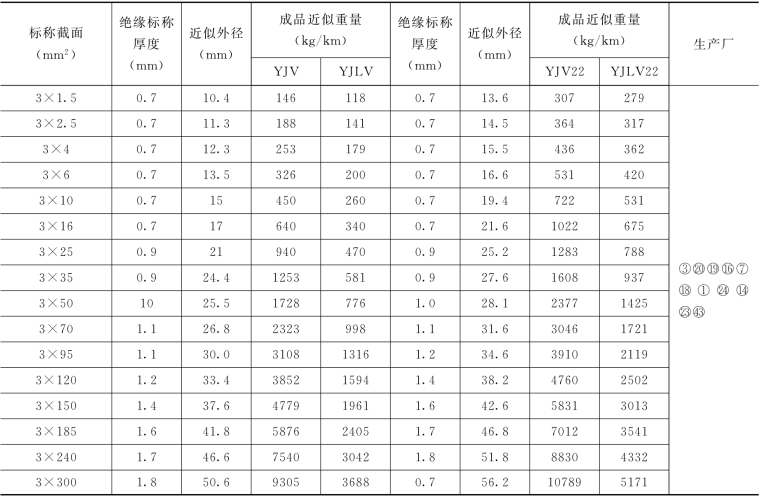

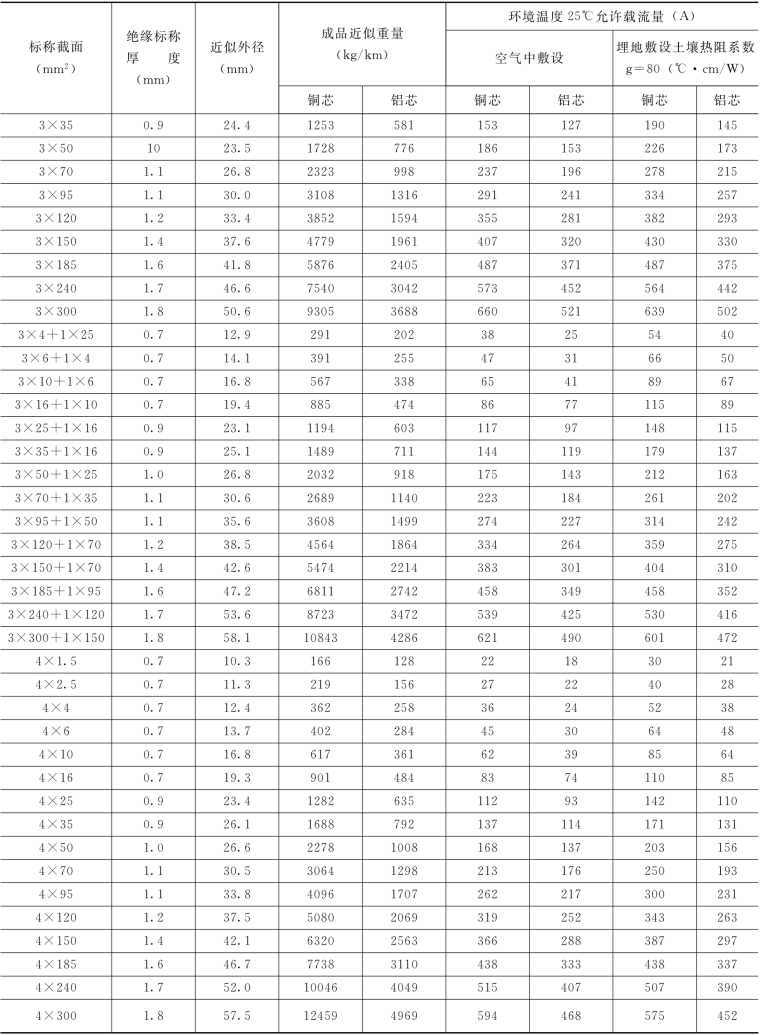

表2-2-1-48 0.6/1kV3芯交联聚乙烯绝缘聚氯乙烯护套电力电缆

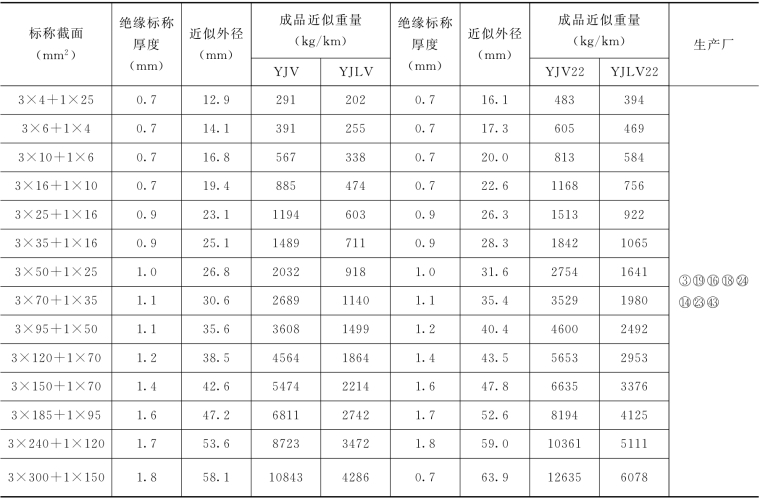

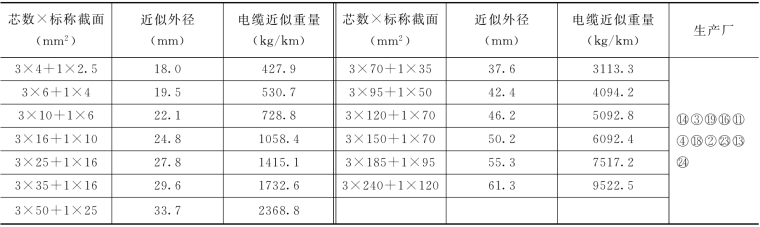

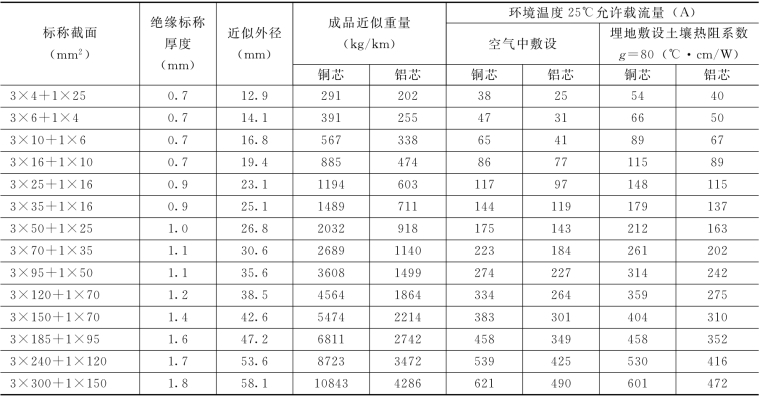

表2-2-1-49 0.6/1kV（3+1）芯交联聚乙烯绝缘聚氯乙烯护套电力电缆

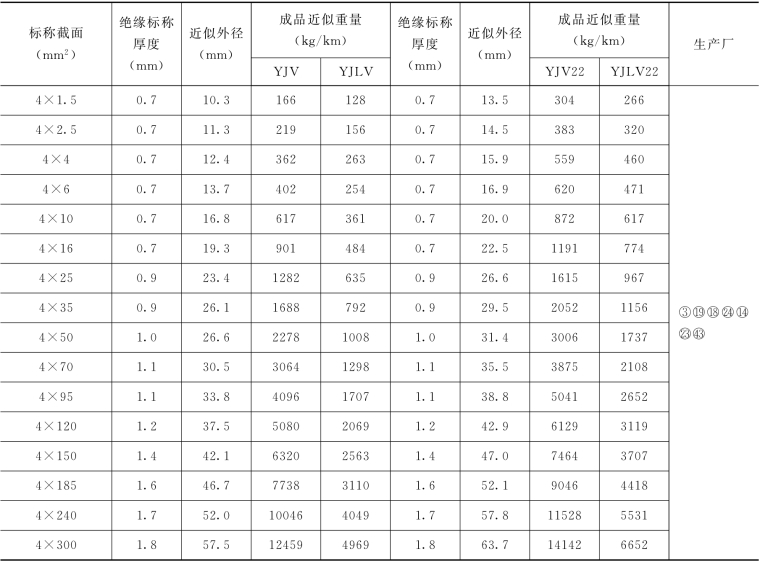

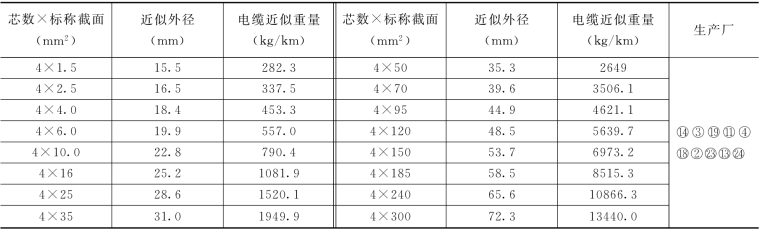

表2-2-1-50 0.6/1kV4芯交联聚乙烯绝缘聚氯乙烯护套电力电缆

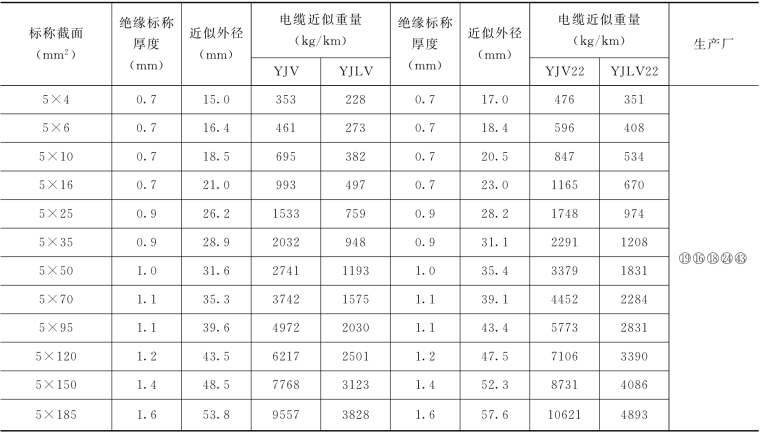

表2-2-1-51 0.6/1kV5芯交联聚乙烯绝缘聚氯乙烯护套电力电缆

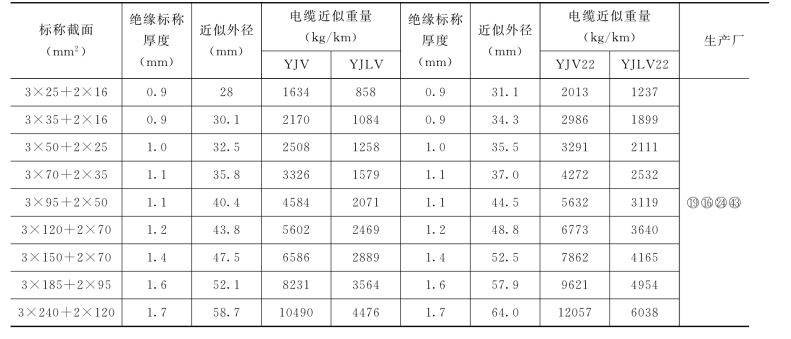

表2-2-1-52 0.6/1kV（3+2）芯交联聚乙烯绝缘聚氯乙烯护套电力电缆

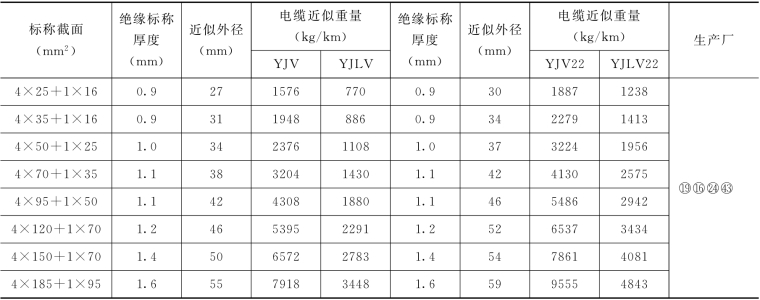

表2-2-1-53 0.6/1kV（4+1）芯交联聚乙烯绝缘聚氯乙烯护套电力电缆
2.2.1.2.2 3.6～35kV交联聚乙烯绝缘电力电缆
（1）产品名称、型号、敷设场合与规范。
1）产品标准。GB12706—91《额定电压35kV及以下铜芯、铝芯塑料绝缘电力电缆》。
2）用途。35kV及以下交联聚乙烯绝缘电力电缆适用于固定敷设输配电能的电力电缆。
3）型号、名称及使用条件。
①型号、名称见表2-2-1-54。
②使用条件。
a.在1～110kV电压范围内，交联聚乙烯绝缘电力电缆可以代替纸绝缘和充油电缆，与纸绝缘电缆和充油电缆相比，有以下优点：
——工作温度高，载流量大；
——可以高落差或垂直敷设；
——安装敷设容易，终端和连接头处理简单，维护方便。
b.导体最高工作温度90℃，短时过载温度130℃，短路温度250℃。
c.接地故障持续时间。电压等级标志U0/U0.6/1、3.6/6、6/10、21/35、36/63kV和64/110kV电缆适用于每次接地故障持续时间不超过1min的三相系统，1/1、6/6、8.7/10、26/35kV和48/63kV电缆适用于每次接地故障持续时间一般不超过2h，最长不超过8h的三相系统。
d.电缆敷设温度应不低于0℃，弯曲半径对于单芯电缆大于15D，对于三芯电缆大于10D。
（2）结构、材料及主要结构数据。
交联聚乙烯绝缘电力电缆的结构如图2-2-1-6～图2-2-1-11所示。

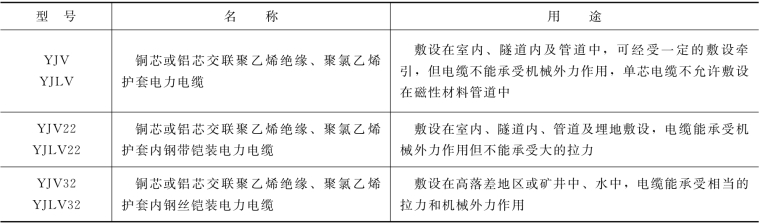

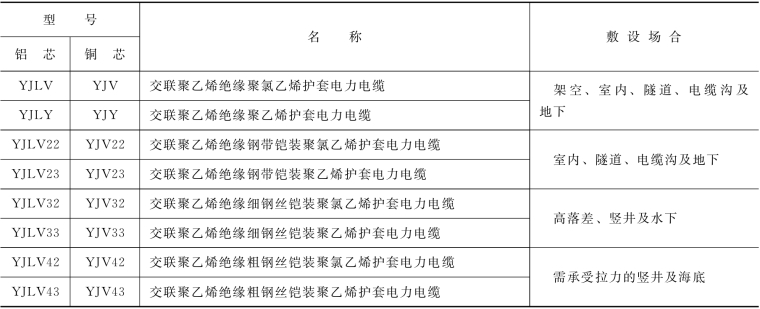

表2-2-1-54 3.6～35kV交联聚乙烯绝缘电力电缆型号、名称及敷设场合
注 一根或二根单芯电缆不允许敷设于磁性材料管道中。
图2-2-1-6 0.6/1kV3芯交联聚乙烯绝缘电力电缆
1—导线；2—交联聚乙烯绝缘；3—分色带；4—包带；5—聚氯乙烯护套
图2-2-1-7 0.6/1kV4芯交联聚乙烯绝缘电力电缆
1—导线；2—交联聚乙烯绝缘；3—分色带；4—包带；5—聚氯乙烯护套
图2-2-1-8 0.6/1kV（3+1）芯交联聚乙烯绝缘电力电缆
1—导线；2—交联聚乙烯绝缘；3—分色带；4—导线；5—交联聚乙烯绝缘；6—包带；7—聚氯乙烯护套
图2-2-1-9 0.6/1kV3芯交联氯乙烯绝缘钢丝铠装电力电缆
1—导线；2—交联聚乙烯绝缘；3—分色带；4—包带；5—聚氯乙烯内护套；6—镀锌钢丝铠装；7—聚氯乙烯外护套
图2-2-1-10 6～35kV单芯交联聚乙烯绝缘电力电缆
1—导线；2—内半导电屏蔽；3—交联聚乙烯绝缘；4—外半导电屏蔽；5—铜带或铜丝屏蔽；6—聚氯乙烯护套
图2-2-1-11 6～35kV3芯交联聚乙烯绝缘电力电缆
1—导线；2—内半导电屏蔽；3—交联聚乙烯绝缘；4—外半导电屏蔽；5—铜带分相屏蔽；6—填充；7—包带；8—聚氯乙烯护套
1）电缆的额定电压、标称截面及芯数见表2-2-1-55。
2）导电线芯采用绞合紧压圆导体，也可采用实心圆导体。

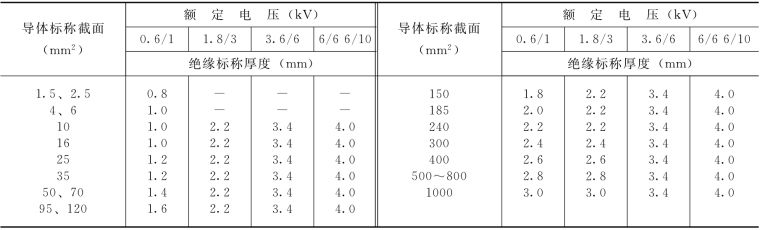

3）交联聚乙烯绝缘标称厚度见表2-2-1-56。
（3）主要技术性能见表2-2-1-57。

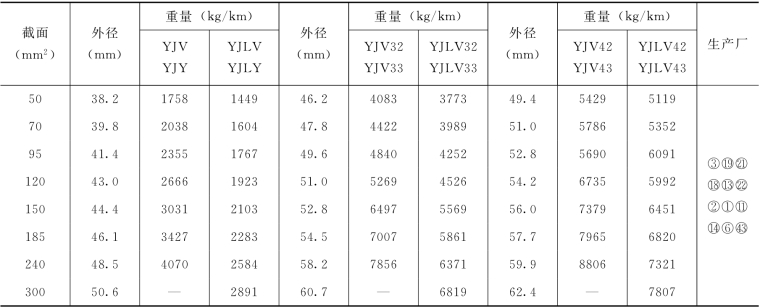

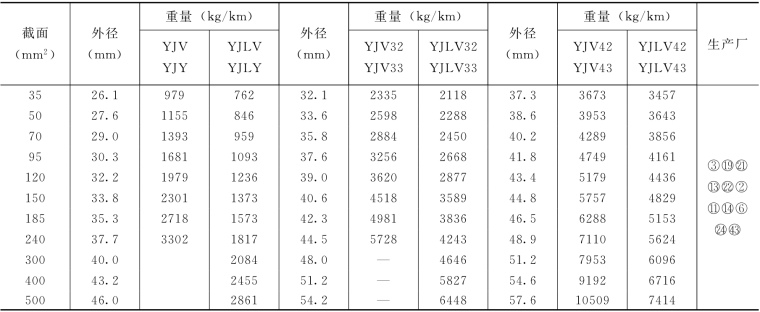

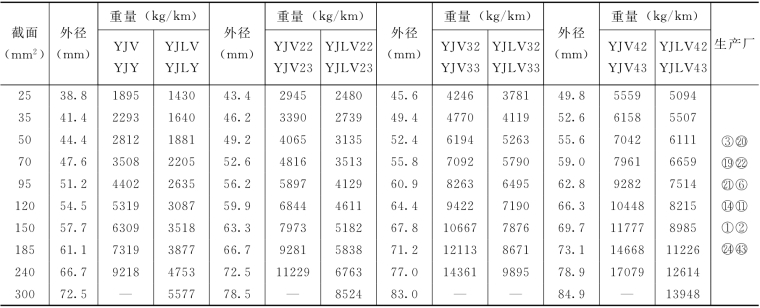

（4）电缆参考外径及重量见表2-2-1-58～表2-2-1-71。

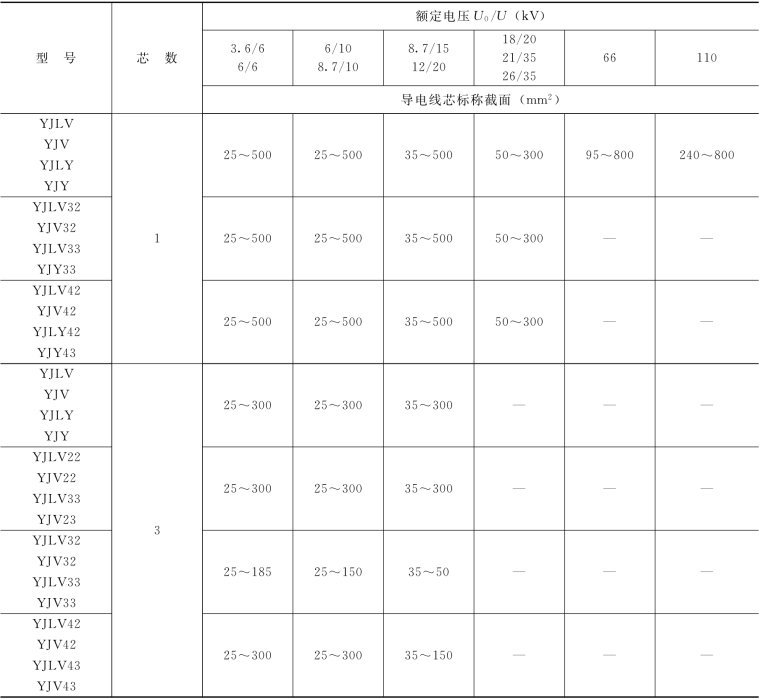

表2-2-1-55 交联聚乙烯绝缘电力电缆的额定电压、标称截面及芯数

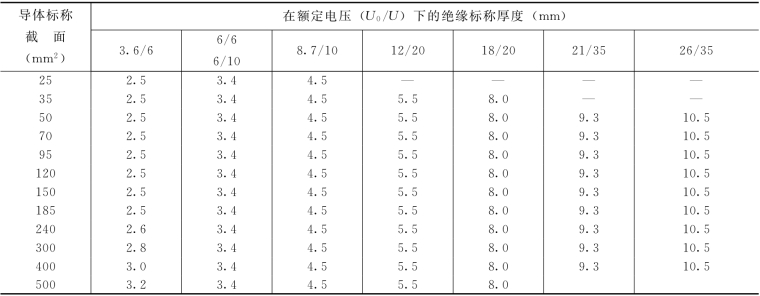

表2-2-1-56 交联聚乙烯绝缘标称厚度

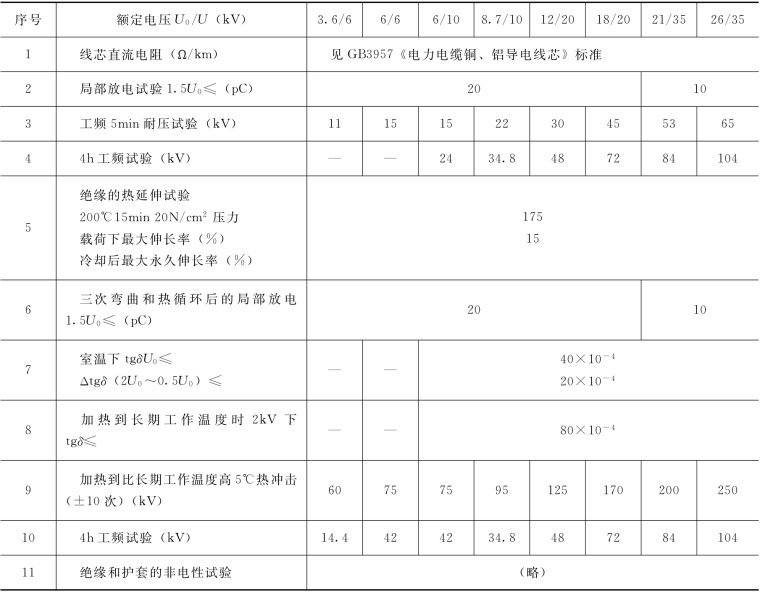

表2-2-1-57 交联聚乙烯绝缘电力电缆主要技术性能
注 序号4～5为抽样试验项目，序号6～11为型式试验项目。

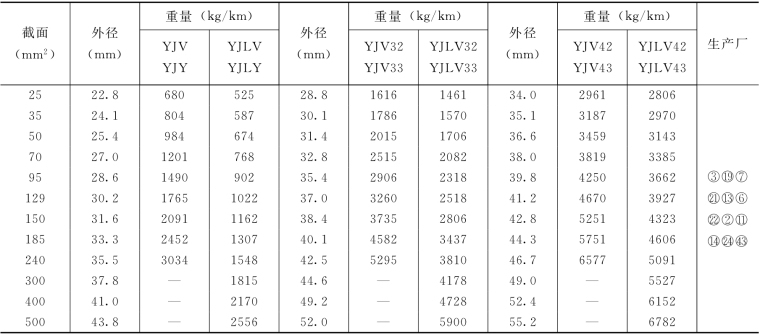

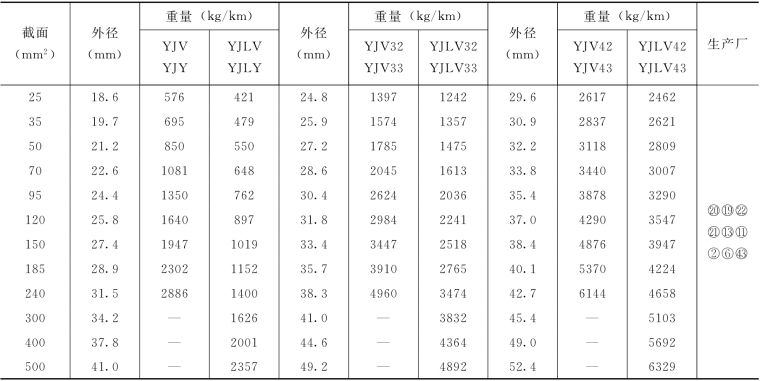

表2-2-1-58 3.6/6kV单芯交联聚乙烯绝缘电力电缆外径及重量
表2-2-1-59 3.6/6kV3芯交联聚乙烯绝缘电力电缆外径及重量
表2-2-1-60 6/6kV、6/10kV单芯交联聚乙烯绝缘电力电缆外径及重量
表2-2-1-61 6/6kV、6/10kV3芯交联聚乙烯绝缘电力电缆外径及重量
表2-2-1-628 .7/10kV、8.7/15kV单芯交联聚乙烯绝缘电力电缆外径及重量

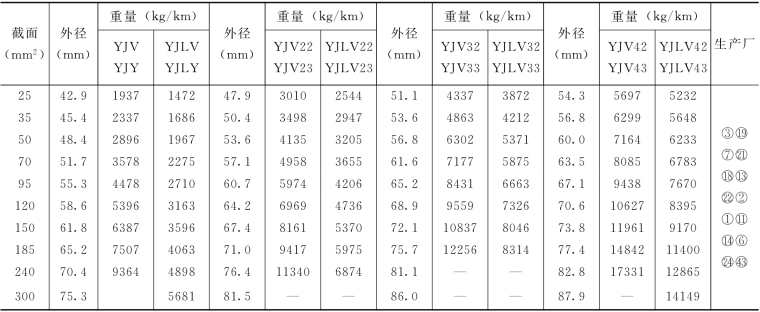

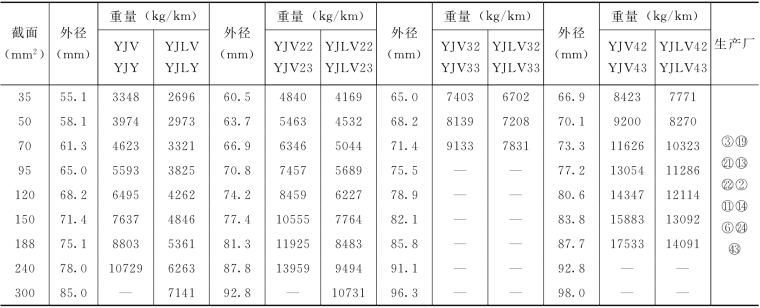

表2-2-1-638 .7/10kV、8.7/15kV3芯交联聚乙烯绝缘电力电缆外径及重量
表2-2-1-64 12/20kV单芯交联聚乙烯绝缘电力电缆外径及重量
表2-2-1-65 12/20kV3芯交联聚乙烯绝缘电力电缆外径及重量
表2-2-1-66 18/20kV、18/30kV单芯交联聚乙烯绝缘电力电缆外径及重量
表2-2-1-67 18/20kV3芯交联聚乙烯绝缘电力电缆外径及重量
表2-2-1-68 21/35kV单芯交联聚乙烯绝缘电力电缆外径及重量

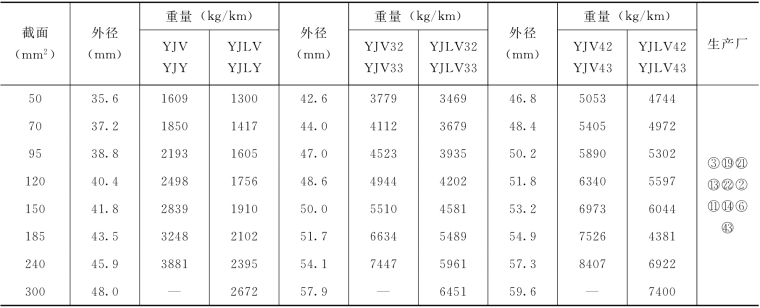

表2-2-1-69 26/35kV单芯交联聚乙烯绝缘电力电缆外径及重量

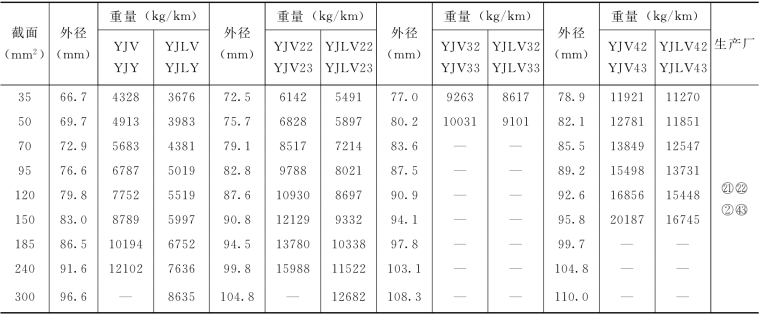

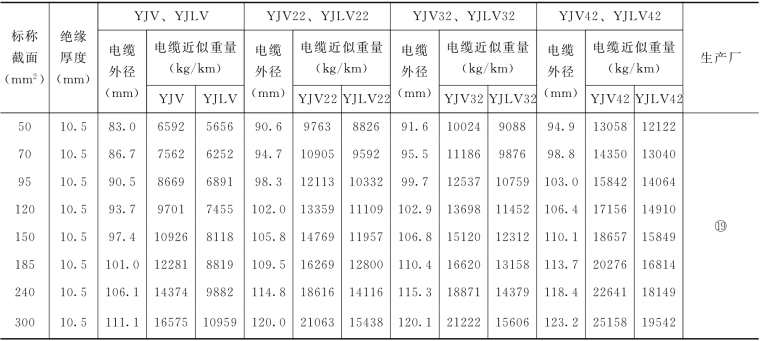

表2-2-1-70 26/35kV3芯交联聚乙烯绝缘电力电缆

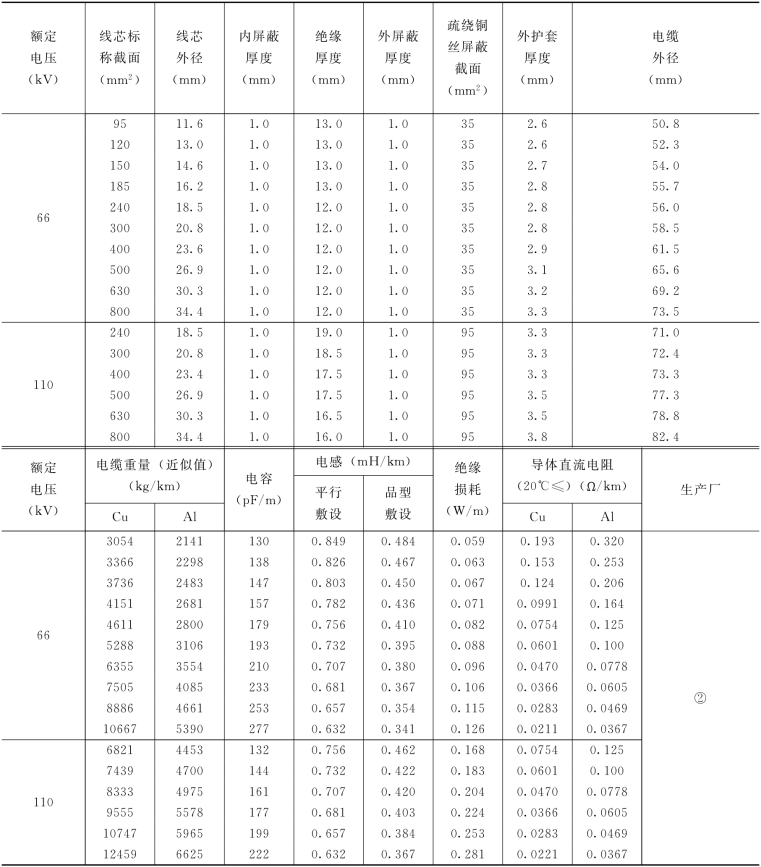

表2-2-1-71 66/110kV高压交联聚乙烯绝缘电力电缆结构与技术参数（YJV，YJY）
注 局部放电试验：1.5U0 ≤10pC
工频电压试验：2.5U0通过
热循环试验：20循环后2.0U0通过
热循环后局部放电试验：1.5U0≤5pC
冲击电压试验：±10次66kV电缆325kV通过
110kV电缆550kV通过
冲击后工频电压试验：2.5U0通过
（5）电力电缆的允许载流量见表2-2-1-72。
2.2.1.3 阻燃电力电缆
阻燃电力电缆系列包括阻燃交联聚乙烯（化学交联、辐照交联）绝缘电力电缆、阻燃聚氯乙烯绝缘电力电缆、阻燃通用橡套电力电缆、阻燃船用电力电缆、阻燃矿用电力电缆等几大类产品。产品的阻燃特性符合GB12666.5《电线电缆成束燃烧试验》规定的A、B、C类，其他各项性能指标符合相应的国家标准规定。
2.2.1.3.1 阻燃交联聚乙烯绝缘电力电缆
（1）使用特性。
1）电缆导体的长期最高工作温度：
化学交联：90℃；
辐照交联：105、125℃。
2）短路时（最长持续时间不超过5s）电缆导体的最高温度不超过250℃。(www.daowen.com)
3）敷设电缆时的环境温度不低于0℃。
4）额定电压、芯数、截面范围见表2-2-1-73。
（2）主要技术指标。
1）直接电阻：成品电缆导电线芯的电阻在20℃时每公里的数值不大于表2-2-1-74。
2）电压试验及局部放电试验见表2-2-1-75。
（3）型号、名称及主要特性见表2-2-1-76～表2-2-1-79。
电缆的参考外径和重量参见交联聚乙烯绝缘电力电缆。
（4）产品参数见表2-2-1-80～表2-2-1-82。
（5）电缆结构图如图2-2-1-12和图2-2-1-13所示。

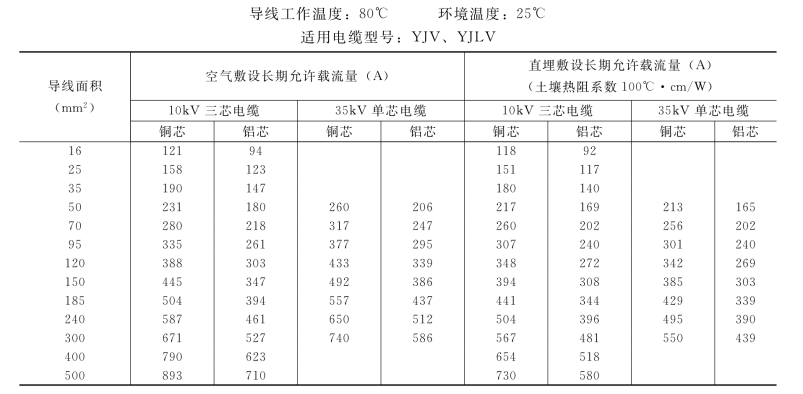

表2-2-1-72 10～35kV交联聚乙烯绝缘电缆长期允许载流量

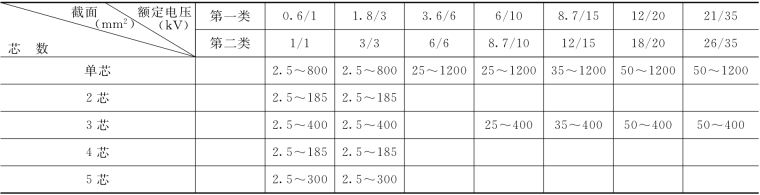

表2-2-1-73 阻燃交联聚乙烯绝缘电力电缆规格
注 1.额定电压属第一类的电缆，适用于接地故障时间不超过1min的场合，额定电压属第二类的电缆，适用于接地故障时间一般不超过2h，最长不超过8h的场合。
2.硅烷交联额定电压0.6/1kV，辐照交联额定电压0.6/1kV～1.8/3kV。

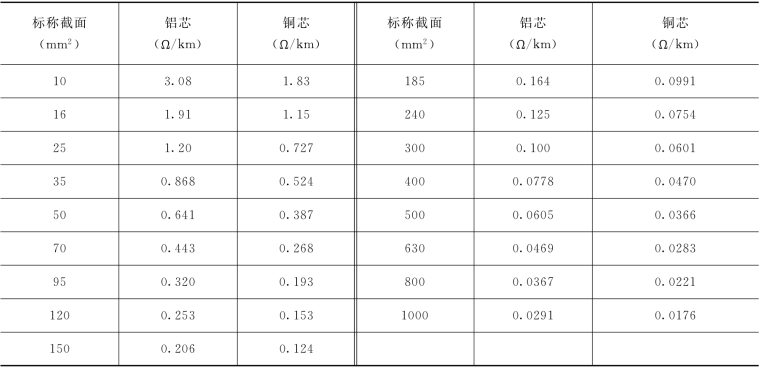

表2-2-1-74 电缆的直流电阻 单位：Ω/km

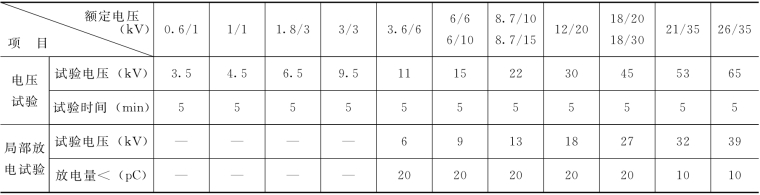

表2-2-1-75 电压试验及局部放电试验

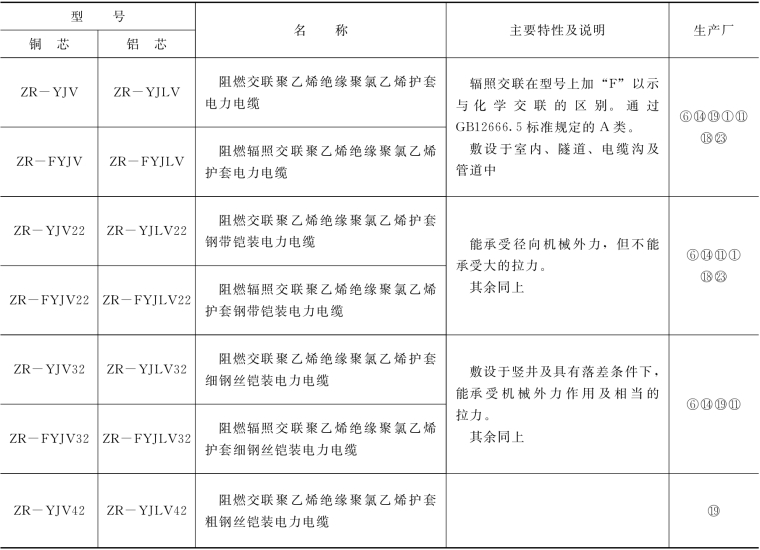

表2-2-1-76 阻燃交联聚乙烯绝缘聚氯乙烯护套电力电缆

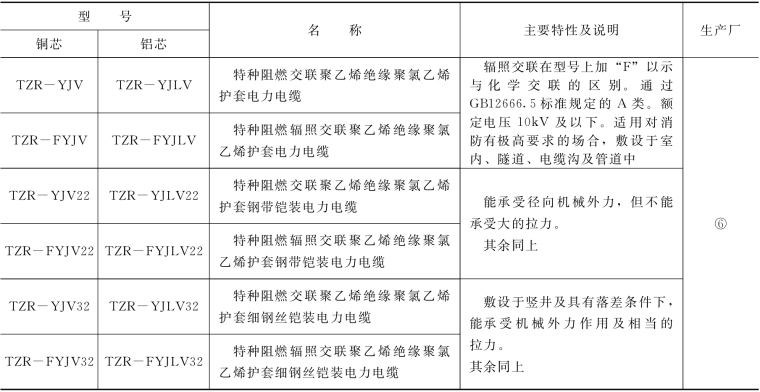

表2-2-1-77 特种阻燃交联聚乙烯绝缘电力电缆

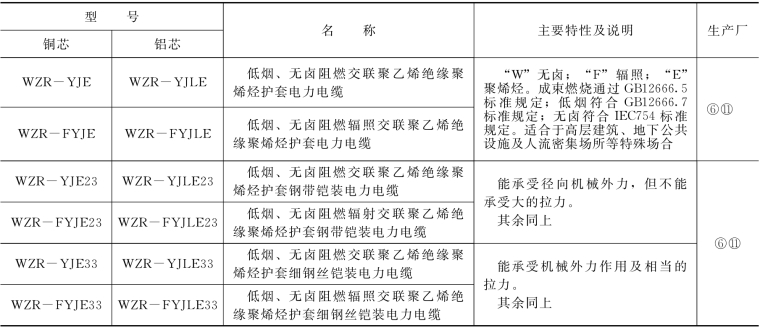

表2-2-1-78 低烟、无卤阻燃交联聚乙烯绝缘聚烯烃护套电力电缆

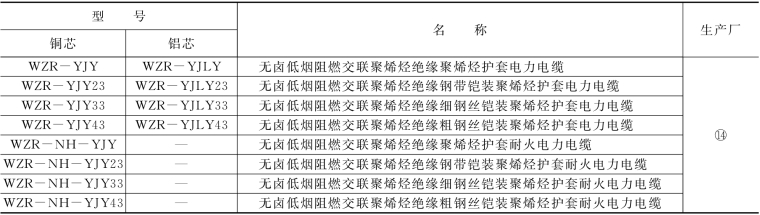

表2-2-1-79 600/1000V及以下无卤低烟阻燃交联绝缘电力电缆
注 W—无卤低烟；ZR—阻燃系列；ZA—成束阻燃A类。

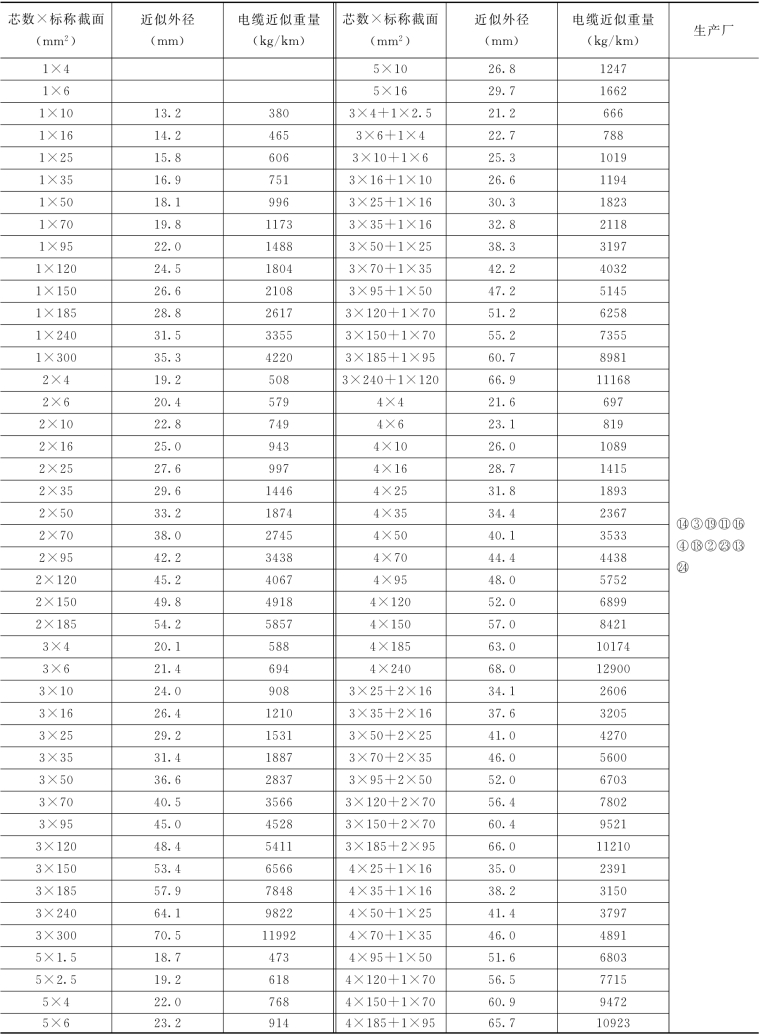

表2-2-1-80 WZR-YJY、WZR-YJLY、WZR-NH-YJY600/1000V系列
表2-2-1-81 WZR-YJY、WZR-YJLY、WZR-NH-YJY600/1000V系列
表2-2-1-82 WZR-YJY23、WZR-YJLY23、WZR-NH-YJY23600/1000V系列

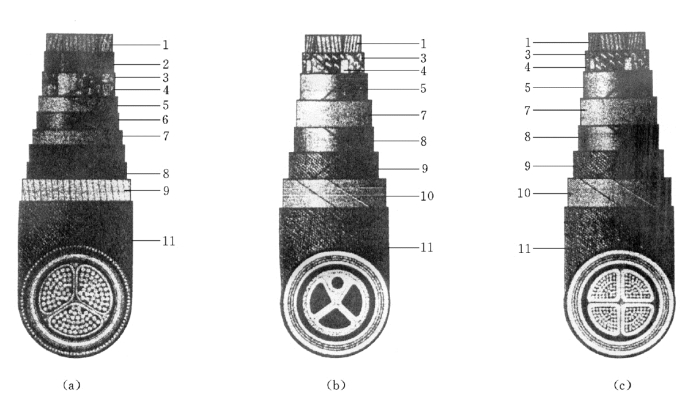

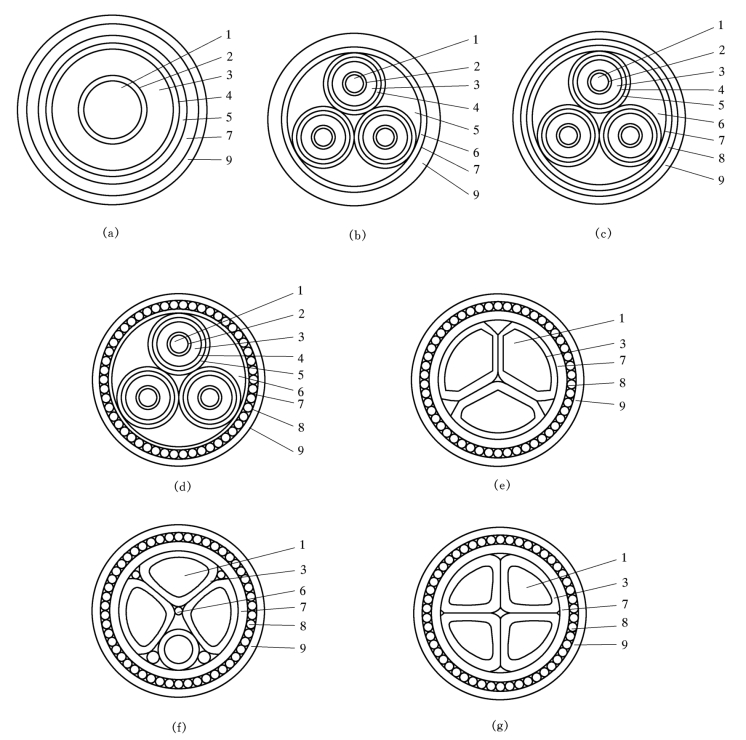

图2-2-1-12 特种阻燃及普通阻燃A类交联聚乙烯绝缘电力电缆结构示意图
（a）单芯无铠装（TZR-YJV，TZR-YJLV，ZRA-YJV，ZRA-YJLV）；（b）3芯无铠装（TZR-YJV，TZR-YJLV，ZRA-YJV，ZRA-YJLV）；（c）3芯钢带铠装（TZR-YJV22，TZR-YJLV22，ZRA-YJV22，ZRA-YJLV22）；（d）3芯圆钢丝铠装（TZR-YJV32，TZR-YJLV32，ZRA-YJV32，ZRA-YJLV32）；（e）3芯圆钢丝铠装（TZR-FYJV32，TZR-FYJLV32，ZRA-YJV32，ZRA-YJLV32，TZR-YJV32，TZR-YJLV32，ZRA-FYJV32，ZRA-FYJLV32）；（f）3
芯圆钢丝铠装（TZR-FYJV32，TZR-FYJLV32，ZRA-YJV32，ZRA-YJLV32，TZR-YJV32，TZR-YJLV32，ZRA-FYJV32，ZRAFYJLV32）；（g）4芯圆钢丝铠装（TZR-FYJV32，TZR-FYJLV32，ZRA-YJV32，ZRA-YJLV32，TZR-YJV32，TZR-YJLV32，ZRA-FYJV32，ZRA-FYJLV32）1—导体；2—导体屏蔽；3—交联聚乙烯绝缘；4—绝缘屏蔽；5—金属屏蔽；6—填充（阻燃材料）；7—隔离套（内护层，分高阻燃、普通阻燃）；8—铠装；9—阻燃聚氯乙烯外护套

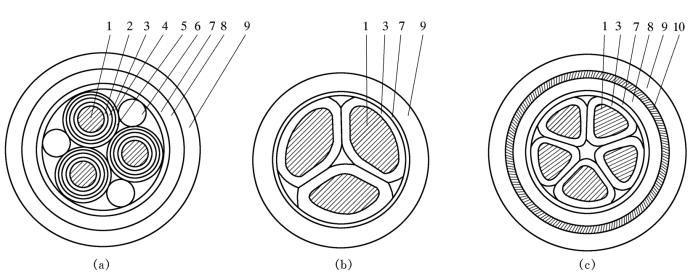

图2-2-1-13 低烟、无卤阻燃交联聚乙烯绝缘电力电缆结构示意图
（a）3芯无铠装（1.8/3～21/35kV）；（b）3芯扇形无铠装（0.6/1～1.8/3kV）；（c）5芯扇形钢带或钢丝铠装（0.6/1～1.8/3kV）
1—铜（铝）导体；2—导体屏蔽；3—交联聚乙烯绝缘；4—绝缘屏蔽；5—金属屏蔽；6—阻燃填充绳；7—阻燃绕包层；8—高阻燃无卤内护套；9—阻燃聚烯烃外护套；10—钢带或钢丝铠装
2.2.1.3.2阻燃聚氯乙烯绝缘电力电缆
（1）使用特性。
1）电缆导体的长期最高温度：70℃。
2）短路时（最长持续时间不超过5s）电缆导体的最高温度不超过160℃。
3）敷设电缆时的环境温度应不低于0℃。
4）额定电压主要分为：0.6/1kV，3.6/6kV。
5）电缆芯数有：单芯、2芯、3芯、4芯（4芯等截面和3大1小两种），5芯（5芯等截面、4大1小及3大2小三种）。
6）规格范围：单芯：1～1000mm2；多芯：1～300mm2。
（2）型号、名称及主要特性见表2-2-1-83～表2-2-1-85。
以上电缆的参考外径和重量参见聚氯乙烯绝缘聚氯乙烯护套电力电缆。
（3）电缆结构图如图2-2-1-14和图2-2-1-15所示。

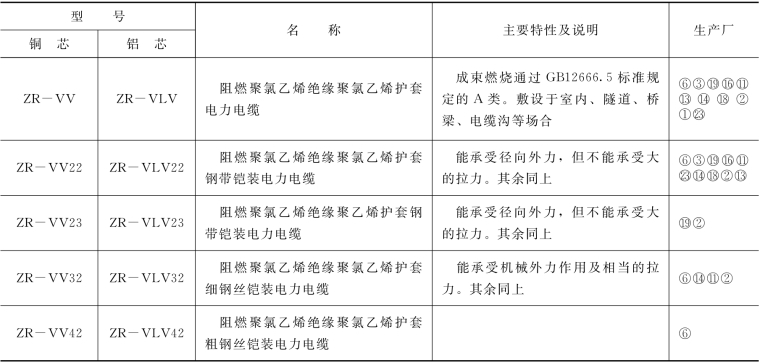

表2-2-1-83 阻燃聚氯乙烯绝缘聚氯乙烯护套电力电缆

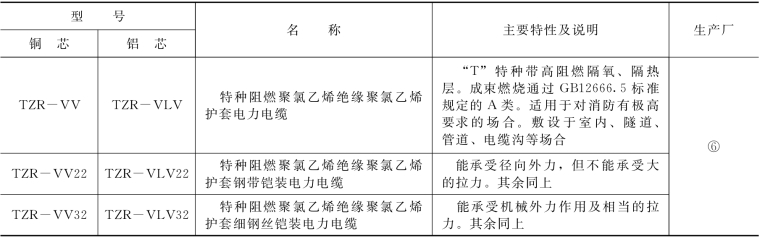

表2-2-1-84 特种阻燃聚氯乙烯绝缘聚氯乙烯护套电力电缆

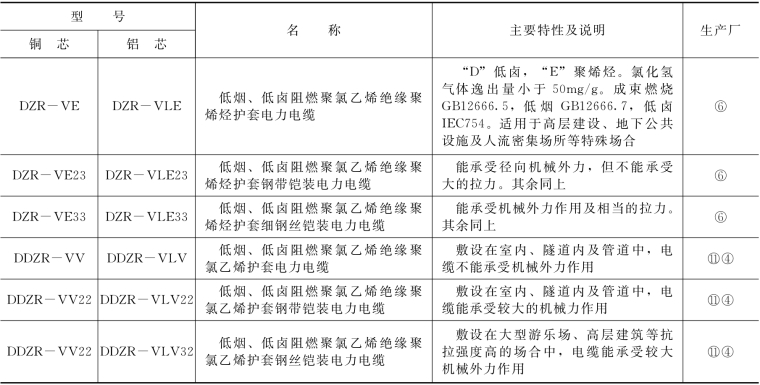

表2-2-1-85 低烟、低卤阻燃聚氯乙烯绝缘聚烯烃护套电力电缆

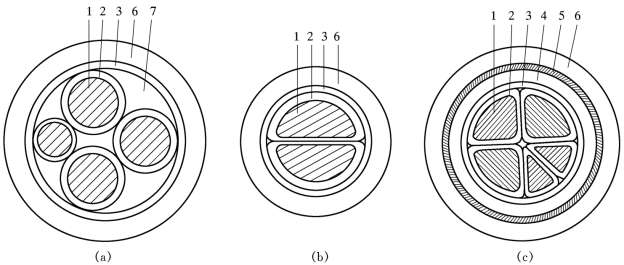

图2-2-1-14 低烟、低卤阻燃聚氯乙烯绝缘电力电缆结构示意图
（a）3+1芯无铠装；（b）2芯无铠装；（c）3+2芯钢带或钢丝铠装
1—铜（铝）导体；2—低烟、低卤聚氯乙烯绝缘；3—无卤阻燃绕包层；4—无卤阻燃内衬层；5—钢带或钢丝铠装层；6—聚烯烃外护套；7—阻燃填充绳
图2-2-1-15 特种阻燃及普通阻燃A类聚氯乙烯绝缘聚氯乙烯护套电力电缆结构示意图
（a）3芯（等截面）无铠装；（b）4芯（3+1）钢带或钢丝铠装；（c）5芯（4+1）钢带或钢丝铠装1—铜（铝）导体；2—聚氯乙烯绝缘；3—阻燃绕包层；4—阻燃挤包或绕包内衬层（高阻燃、普通阻燃）；5—钢带或钢丝铠装层；6—阻燃聚氯乙烯外护套；7—阻燃填充绳
2.2.1.4 耐火电力电缆
2.2.1.4.1 耐火聚氯乙烯电力电缆
（1）标准。电缆的耐火性能符合国标GB12666.6—90或国际电工委员会IEC331—1970标准所规定的要求。
（2）型号、名称、规格、使用范围见表2-2-1-86。
（3）使用特性。电缆长期使用，最高工作温度不得超过70℃，5s短路不超过160℃。电缆敷设时不受落差限制，环境温度不低于0℃，电缆的弯曲半径是电缆外径的10倍。
（4）电缆结构图如图2-2-1-16和图2-2-1-17所示。
（5）产品参数见表2-2-1-87～表2-2-1-95。

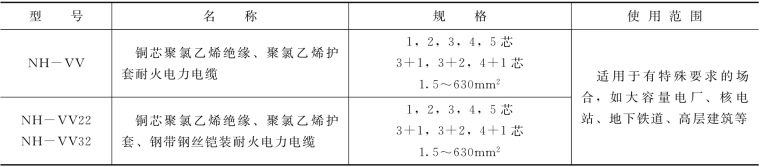

表2-2-1-86 耐火聚氯乙烯绝缘电缆型号、名称及使用范围

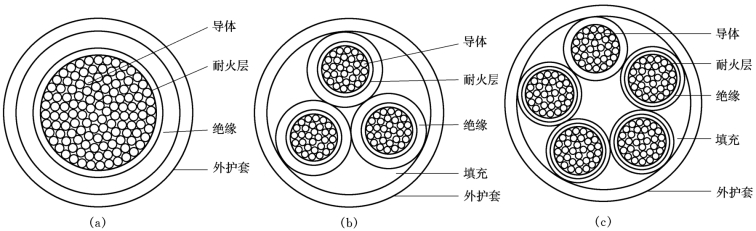

图2-2-1-16 NH-VV系列电缆结构
（a）一芯；（b）三芯；（c）五芯

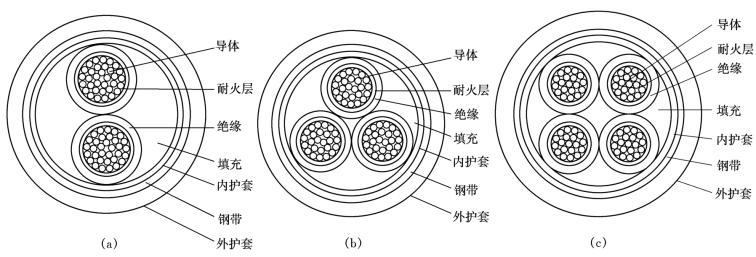

图2-2-1-17 NH-VV22系列电缆结构
（a）二芯；（b）三芯；（c）四芯
表2-2-1-870 .6/1kVNH-VV型耐火电缆（1芯）
表2-2-1-880 .6/1kVNH-VV型耐火电缆（2芯）

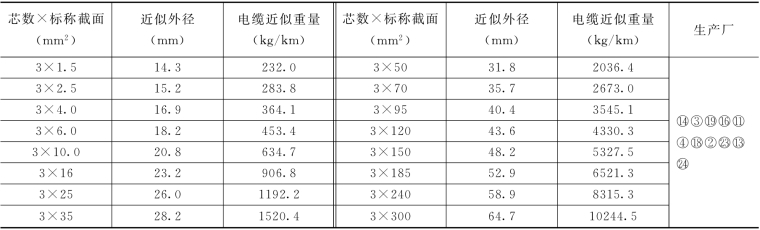

表2-2-1-890 .6/1kVNH-VV型耐火电缆（3芯）
表2-2-1-90 0.6/1kVNH-VV型耐火电缆（4芯）
表2-2-1-910 .6/1kVNH-VV型耐火电缆（5芯）
表2-2-1-920 .6/1kVNH-VV型耐火电缆（3+1芯）
表2-2-1-930 .6/1kVNH-VV22型耐火电缆
表2-2-1-940 .6/1kVNH-VV型耐火电缆（3+2芯）
表2-2-1-950 .6/1kVNH-VV型耐火电缆（4+1芯）
2.2.1.4.2 耐火交联聚乙烯绝缘、聚氯乙烯护套电力电缆
（1）产品标准。企业标准。
（2）用途。本产品用于交流50Hz，额定电压（U0/U）0.6/1kV及以下有耐火要求的电力线路中使用，如高层建筑、核电站、石油化工、矿山、机场、飞机、船舶等要求防火安全较好的场合，是应急电源、消防泵、电梯、通信系统的必备元件。
（3）使用特性。
1）电缆导体的最高额定温度为90℃。
2）短路时（最长持续时间不超过5s）电缆导体最高温度不超过250℃。
3）敷设电缆的环境温度应不低于0℃，其最小弯曲半径应不小于电缆外径的15倍。
（4）型号、名称见表2-2-1-96。
（5）电缆结构示意图如图2-2-1-18所示。
（6）规格范围见表2-2-1-97。
（7）主要技术性能。
1）成品电缆导体直流电阻见交联电缆。
2）成品电缆应经受交流50Hz、3.5kV电压试验，5min不击穿。
图2-2-1-18 耐火交联聚乙烯绝缘、聚氯乙烯护套电力电缆结构
1—导体；2—耐火层；3—绝缘；4—包带；5—填充；6—护套
3）成品电缆应能通过GB12666.6—90耐火试验，试验条件见表2-2-1-98。
（8）规格、尺寸、重量。参照聚氯乙烯绝缘耐火电力电缆。
（9）交货规定。参照其他电力电缆的规定。
（10）生产厂家。菲尔普斯道奇公司。

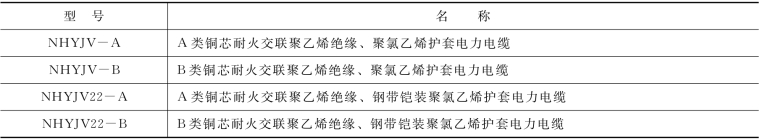

表2-2-1-96 耐火交联聚乙烯绝缘、聚氯乙烯护套电力电缆型号、名称

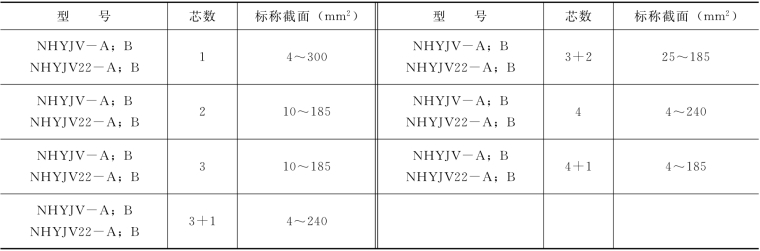

表2-2-1-97 耐火交联聚乙烯绝缘、聚氯乙烯护套电力电缆规格
表2-2-1-98 耐火交联电缆的试验条件
2.2.1.5 油浸纸绝缘电力电缆
（1）用途。该电力电缆用于交流额定电压26/35kV及以下输配电线路，作输配电能用。该电缆价格较便宜，应用广泛。
（2）电缆的选择。选用电缆时可根据电力线路的额定电压、输配容量、接地方式以及故障时间、敷设场合等来确定电缆的型号、额定电压、芯数和截面。
（3）电缆的额定电压及分类。国内常用的电压级有：0.6/1，3.6/6，6/6，6/10，8.7/10，21/35，26/35kV。设备的最高电压见表2-2-1-99。
额定电压属第一类的电缆，适用于接地故障时间不超过1min的场合。额定电压属第二类的电缆，适用于除第一类以外的场合，但单相接地故障时间一般不超过2h，最长不超过8h。故在使用时属第二类的电缆可以代替属第一类的电缆。

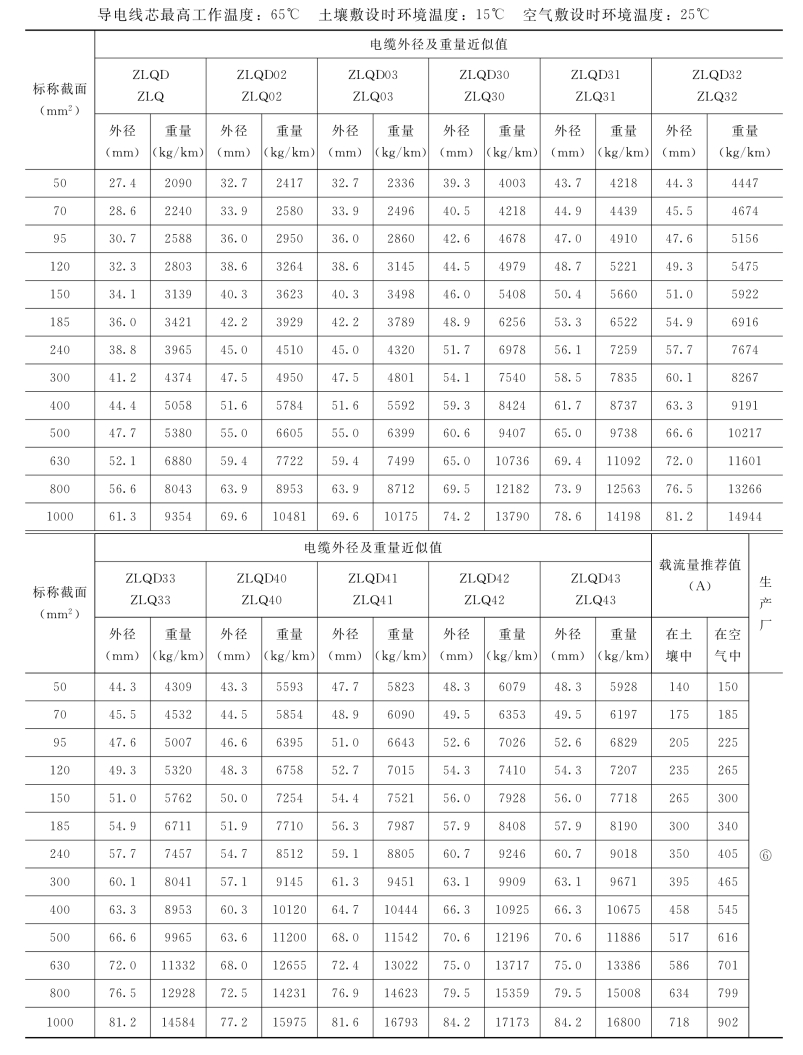

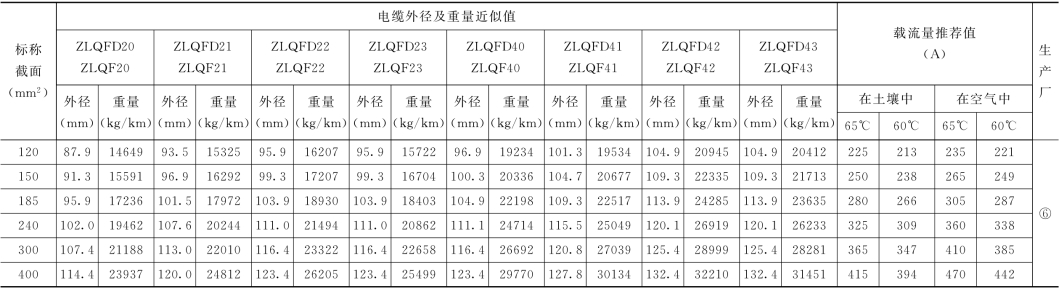

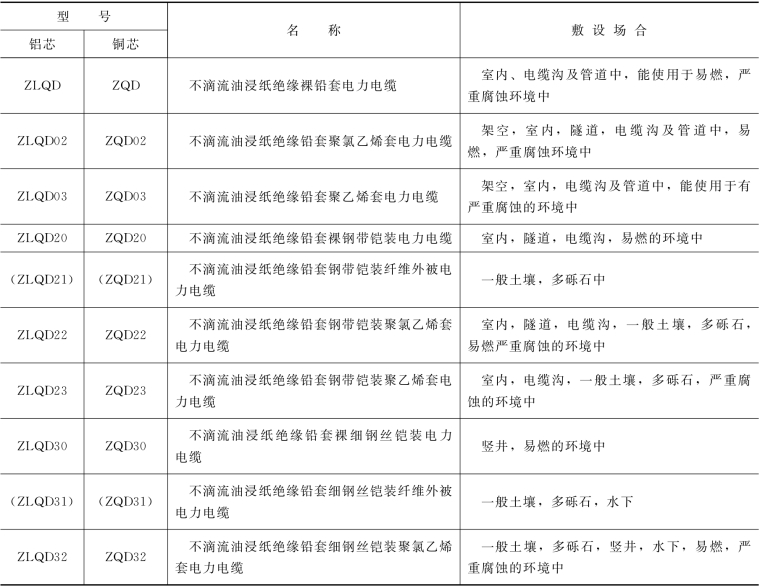

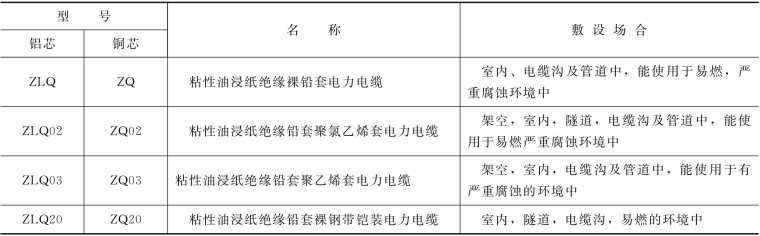

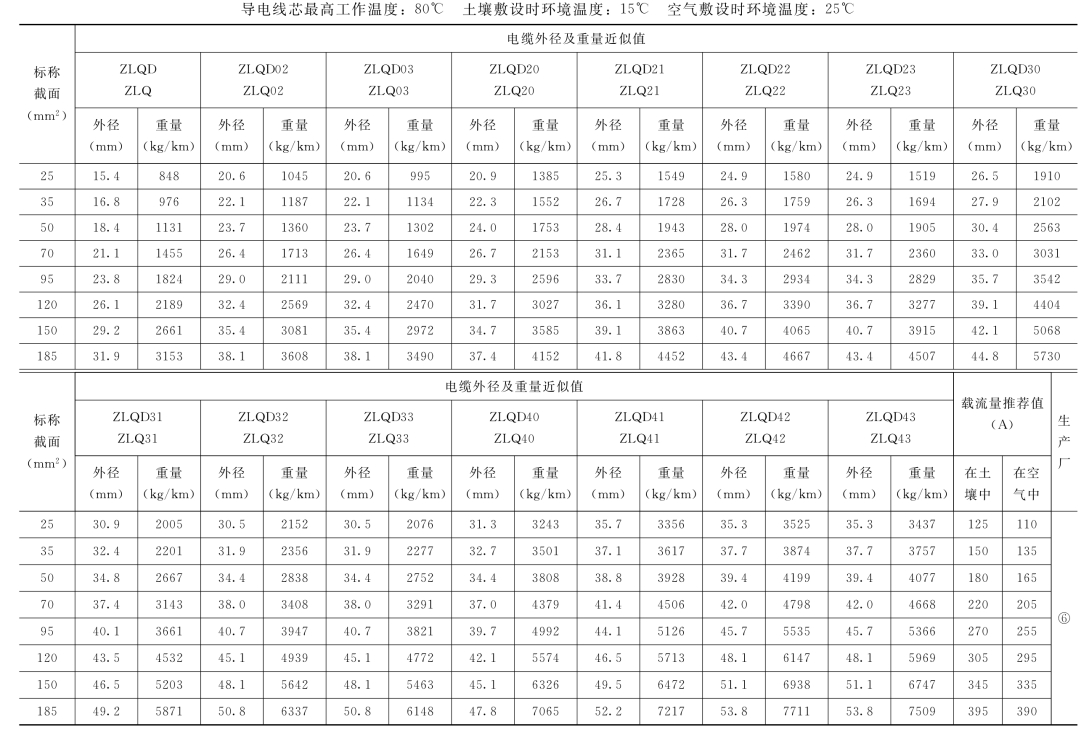

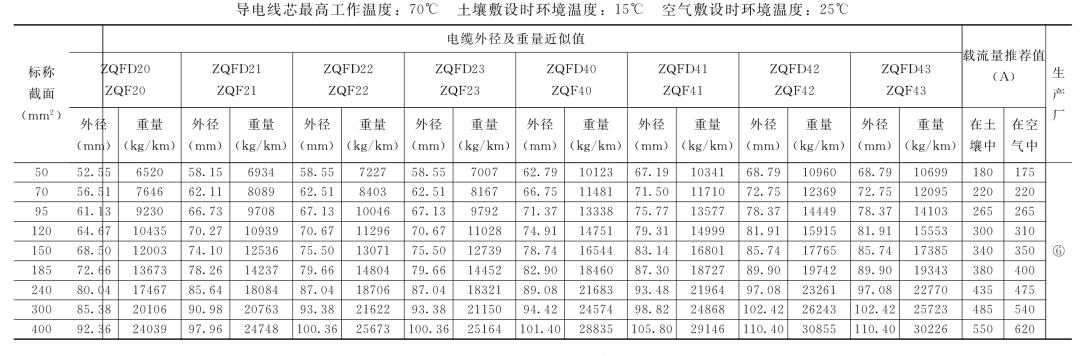

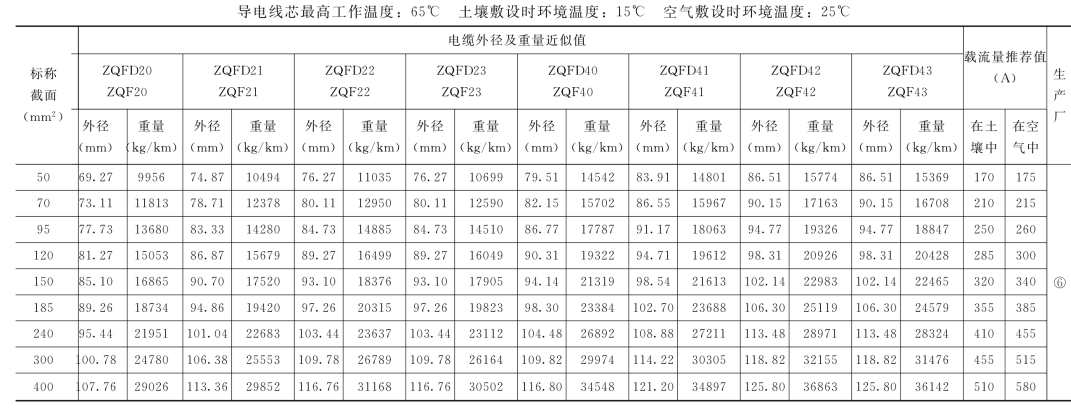

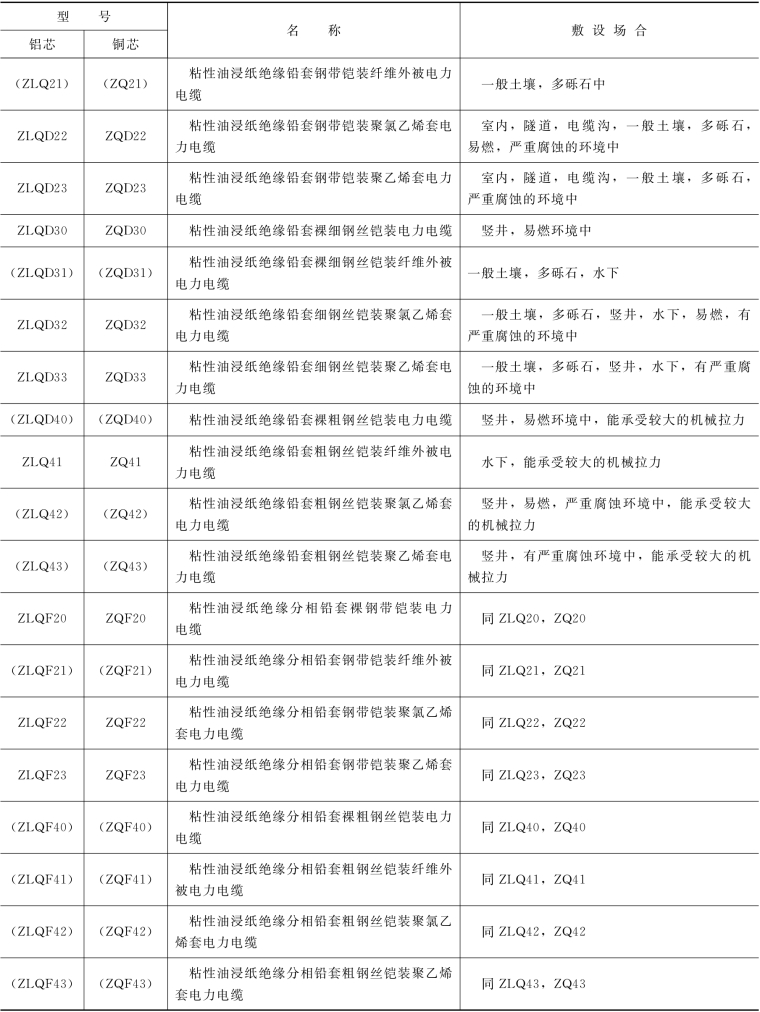

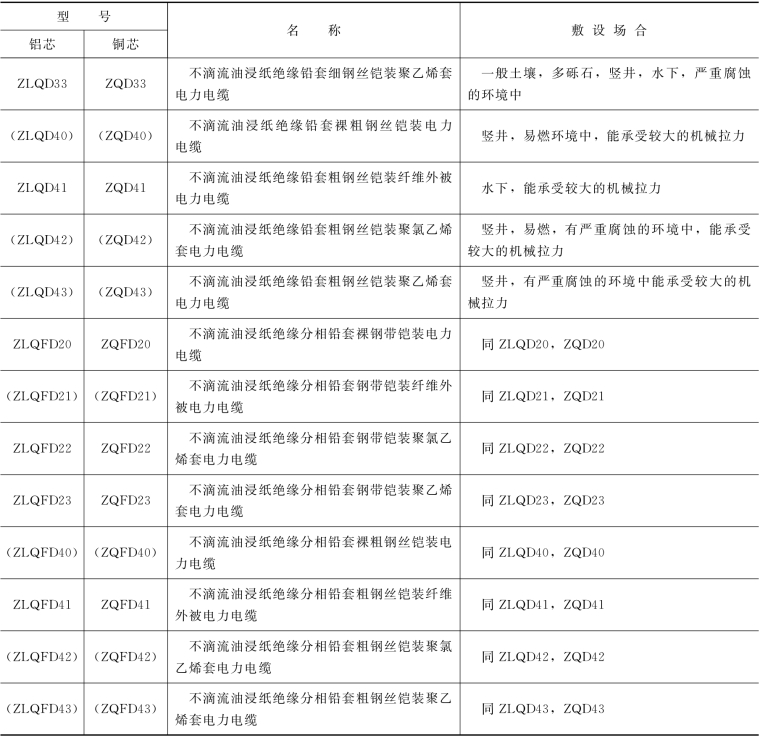

（4）产品的型号、名称及敷设场合见表2-2-1-100和表2-2-1-101。

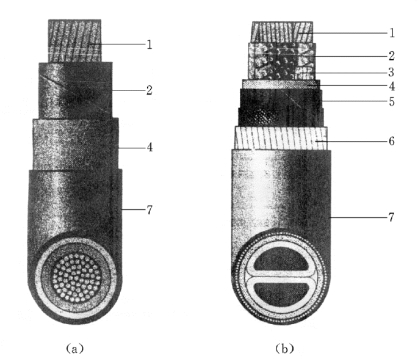

（5）电缆结构示意图如图2-2-1-19和图2-2-1-20所示。
（6）电缆主要技术指标。
1）直流电阻。成品电缆导电线芯的电阻在20℃时每公里的数值大于表2-2-1-102的规定。

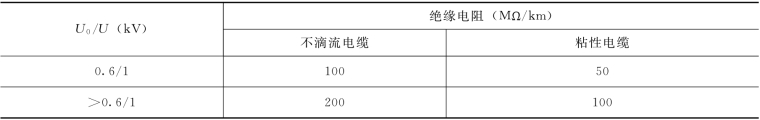

2）绝缘电阻。成品电缆的绝缘电阻换算到长度为每公里温度20℃时不小于表2-2-1-103的规定。

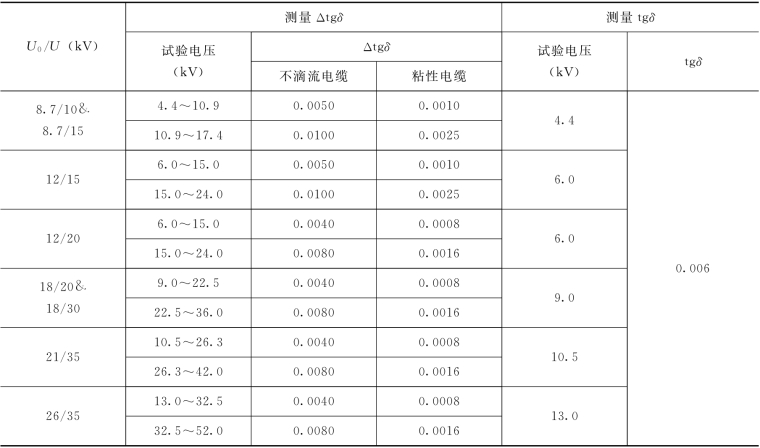

3）介质损失角正切。对于8.7/10kV及以上的单芯或分相铅套缆，在制造长度上测得的介质损失角正切值（tgδ）最大值和介损失角正切的增值（Δtgδ）最大值符合表2-2-1-104的规定。

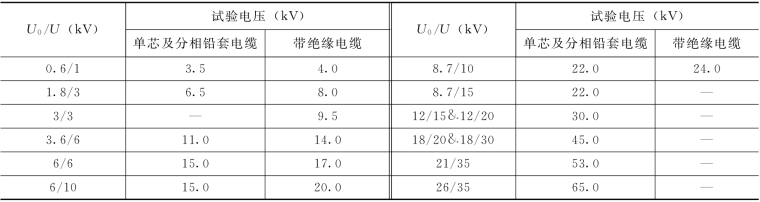

4）工频电压试验。成品电缆经受单相工频电压试验，在5min内绝缘应不击穿。试验电压值见表2-2-1-105的规定。
5）滴流试验。不滴流电缆在试验温度下的滴流性能应符合下列要求：
①300mm长试样的滴流量不应超过金属套内体积的1.2%；
②不小于1m长试样的滴流量不应超过金属套内体积的2.4%。
6）除上述试验外，根据IEC标准和我国标准对电缆进行了一系列的型式试验，确保电缆在运行过程中性能稳定，安全可靠：
①4h工频电压试验；
②冲击电压试验；
③介质损失角正切/温度试验；
④弯曲性能试验；
⑤纸带拉断力和伸长率试验；
⑥铅套扩张试验；
⑦外护层耐腐蚀试验。
（7）电缆敷设推荐。
1）敷设时的位差（沿电缆敷设线路的最高点与最低点之位差）。

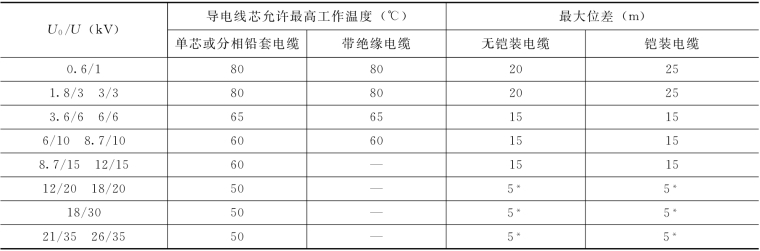

对于不滴流电缆，没有位差限制，可垂直敷设；对粘性电缆，位差及工作温度按表2-2-1-106的规定。
如电缆终端垂直部分考虑定期更换或其他有效措施，则电缆位差最大为10m。

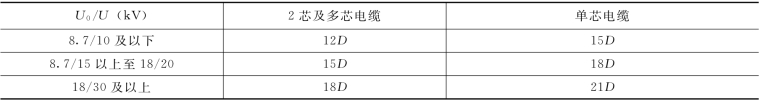

2）敷设时最小弯曲半径见表2-2-1-107。
3）敷设时最低温度。敷设时最低温度不应低于0℃，如果低于0℃，则应采取加热措施。
4）敷设后直流耐压试验。电缆敷设或安装接头盒后，应按每一种接线方法进行直流电压试验5min，绝缘不应击穿，试验的直流电压值为工频试验电压值的1.68倍。
（8）载流量换算系数见表2-2-1-108和表2-2-1-109。
（9）电缆的外径及重量见表2-2-1-110～表2-2-1-157。
表2-2-1-99 油浸纸绝缘电力电缆的额定电压分类
表2-2-1-100 不滴流电缆的型号及敷设场合
续表
注 有括号者为不推荐产品。
表2-2-1-101 粘性电缆的型号及敷设场合
续表
注 有括号者为不推荐产品。
图2-2-1-19 单芯、2芯电缆结构
（a）单芯电缆；（b）2芯电缆
1—绞合导体；2—油浸纸绝缘；3—填充；4—铅或铅合金护套；5—垫层；6—镀锌钢丝铠装；7—PVC护套

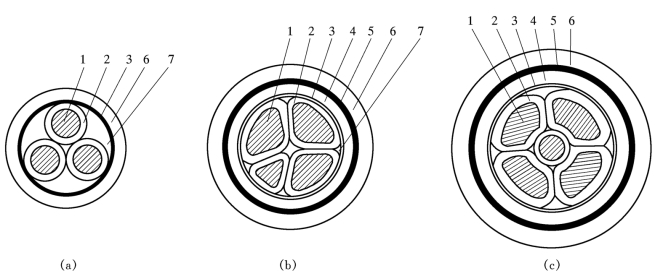

图2-2-1-20 3芯、（3+1）芯、4芯电缆结构
（a）3芯电缆；（b）（3+1）芯电缆；（c）4芯电缆
1—扇形绞合导体；2—碳纸屏蔽；3—油浸纸绝缘；4—填充；5—油浸纸带绝缘；6—碳化纸屏蔽；7—铅或铅合金护套；8—垫层；9—镀锌钢丝铠装；10—钢带铠装；11—外被（PVC护套）
表2-2-1-102 20℃时电缆的直流电阻
表2-2-1-103 20℃时电缆的绝缘电阻
表2-2-1-104 电缆介损要求
表2-2-1-105 工频耐压试验
表2-2-1-106 电缆敷设时的允许温度及位差
表2-2-1-107 电缆敷设时允许最小弯曲半径
注 D是电缆外径，无论在什么场合，应尽可能采用较大的敷设半径。

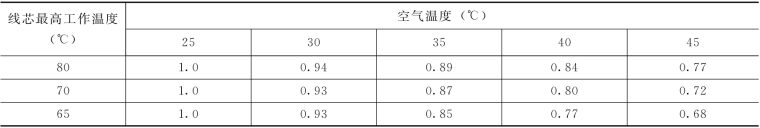

表2-2-1-108 电缆敷设于空气中的温度换算系数
表2-2-1-109 电缆敷设于土壤中的温度换算系数

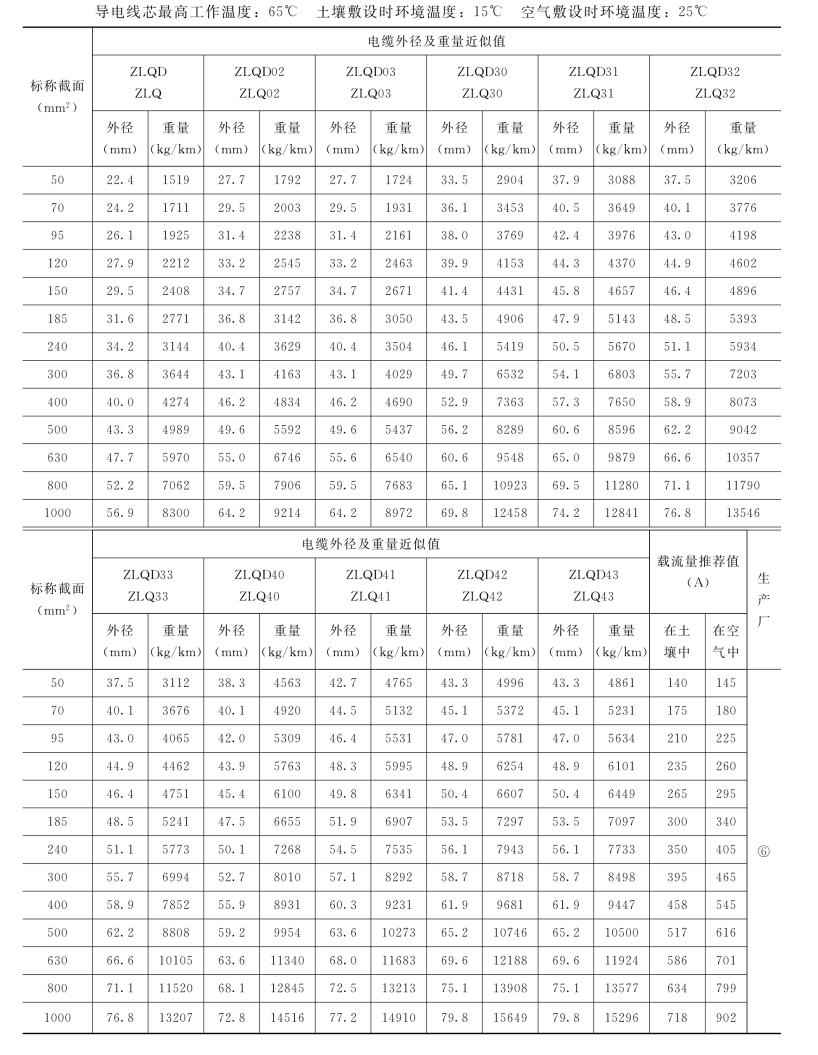

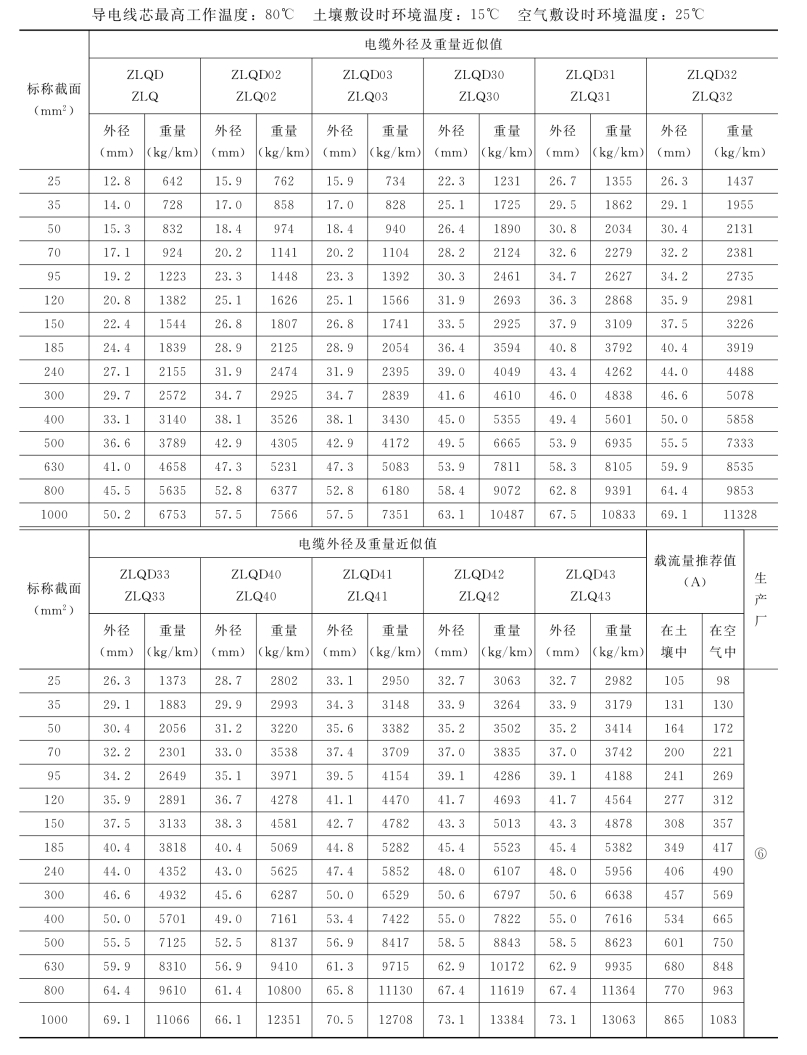

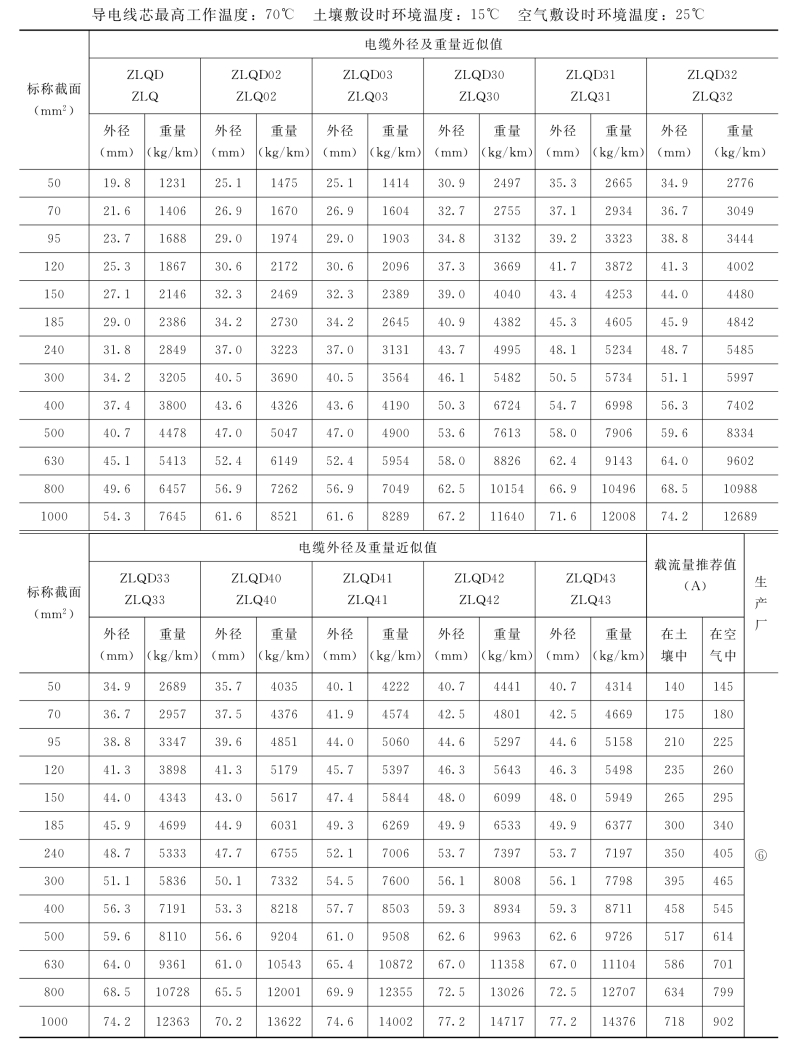

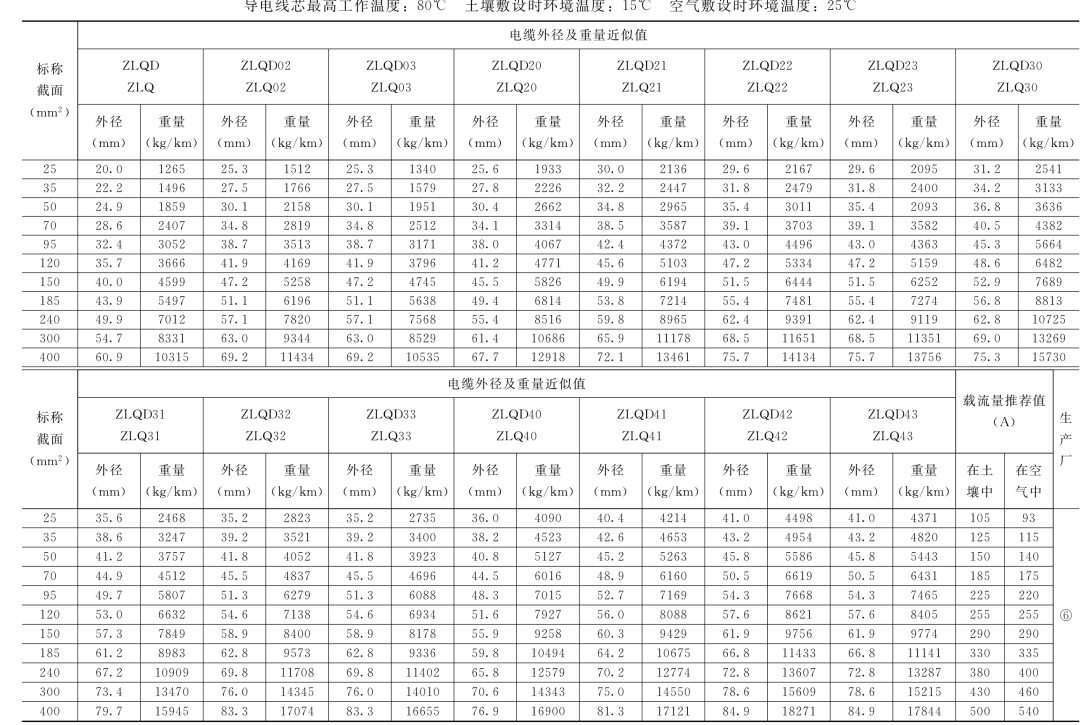

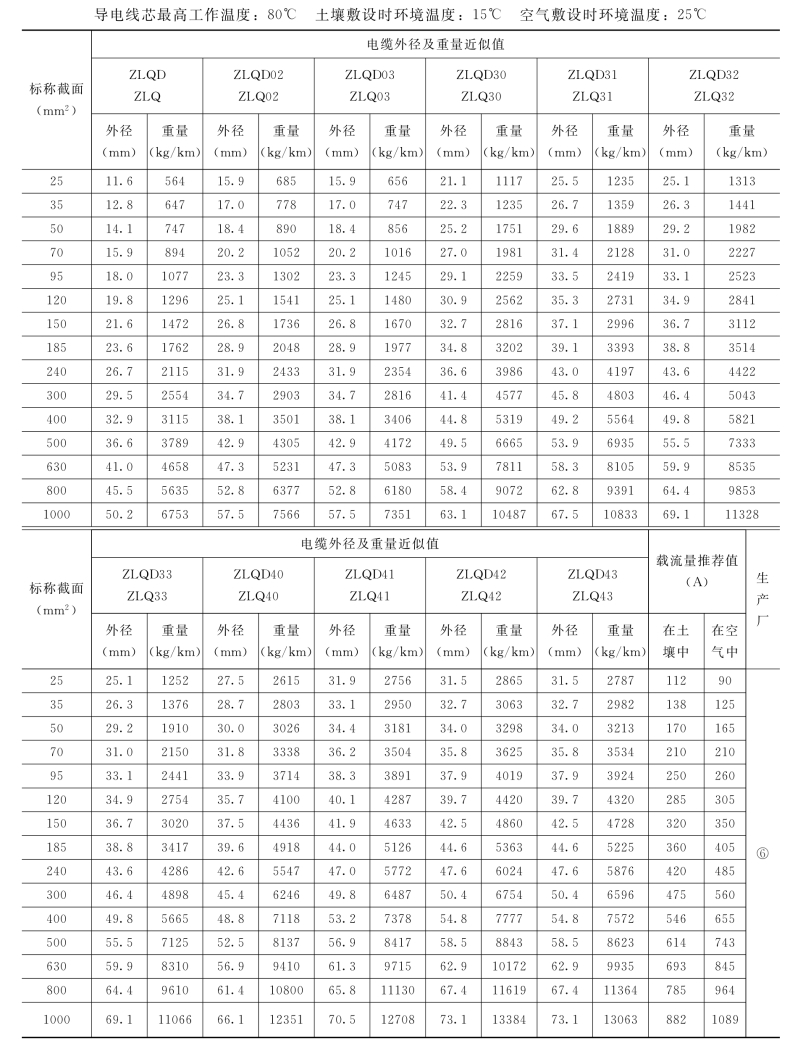

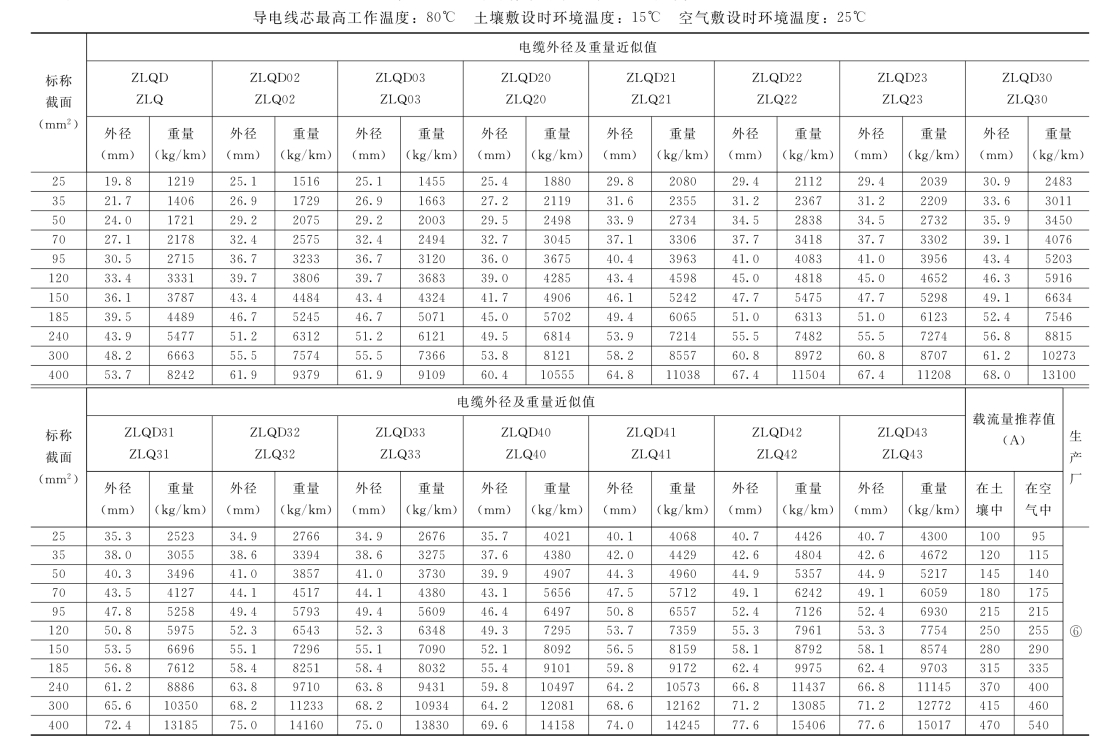

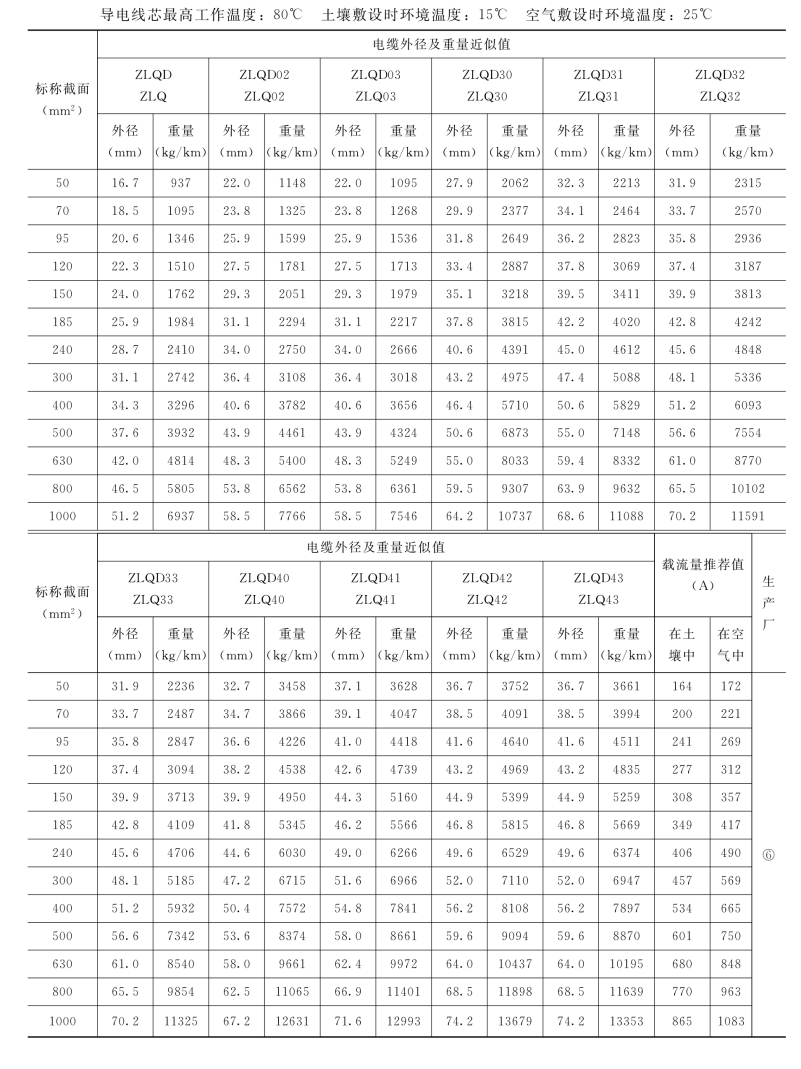

表2-2-1-110 0.6/1kV单芯铝导体铅套电力电缆的外径及重量
表2-2-1-111 1.8/3kV单芯铝导体铅套电力电缆外径及重量

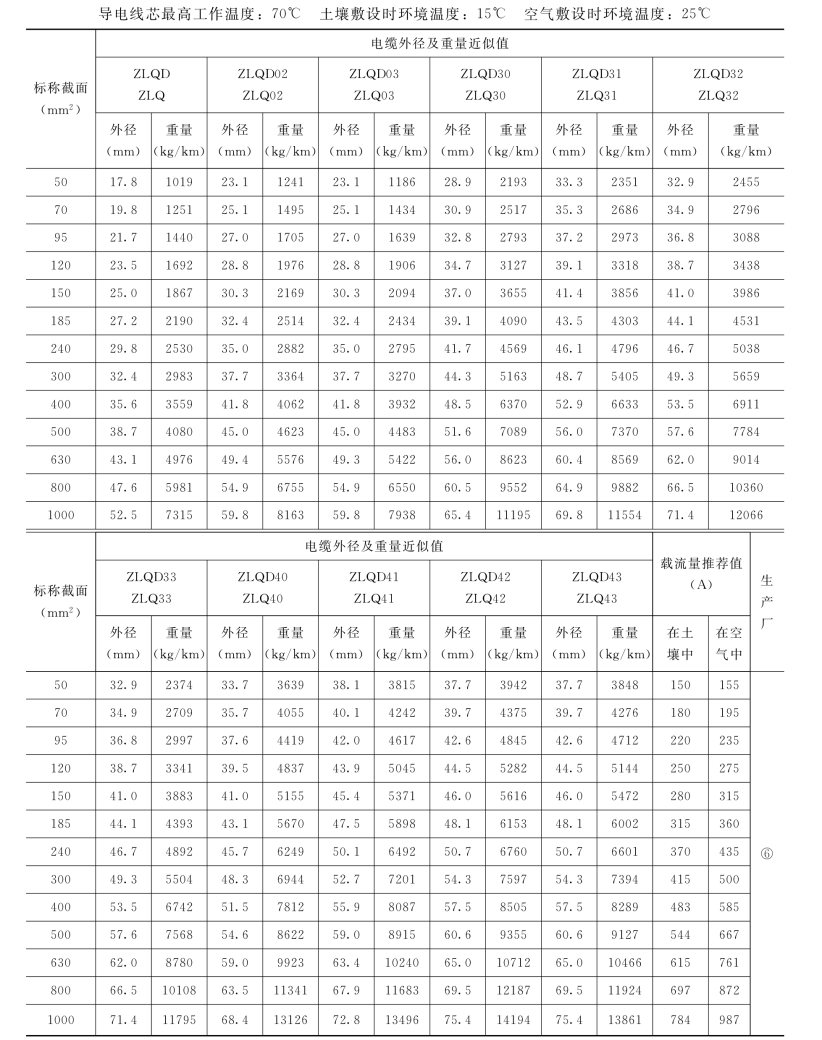

表2-2-1-112 3.6/6kV单芯铝导体铅套电力电缆外径及重量

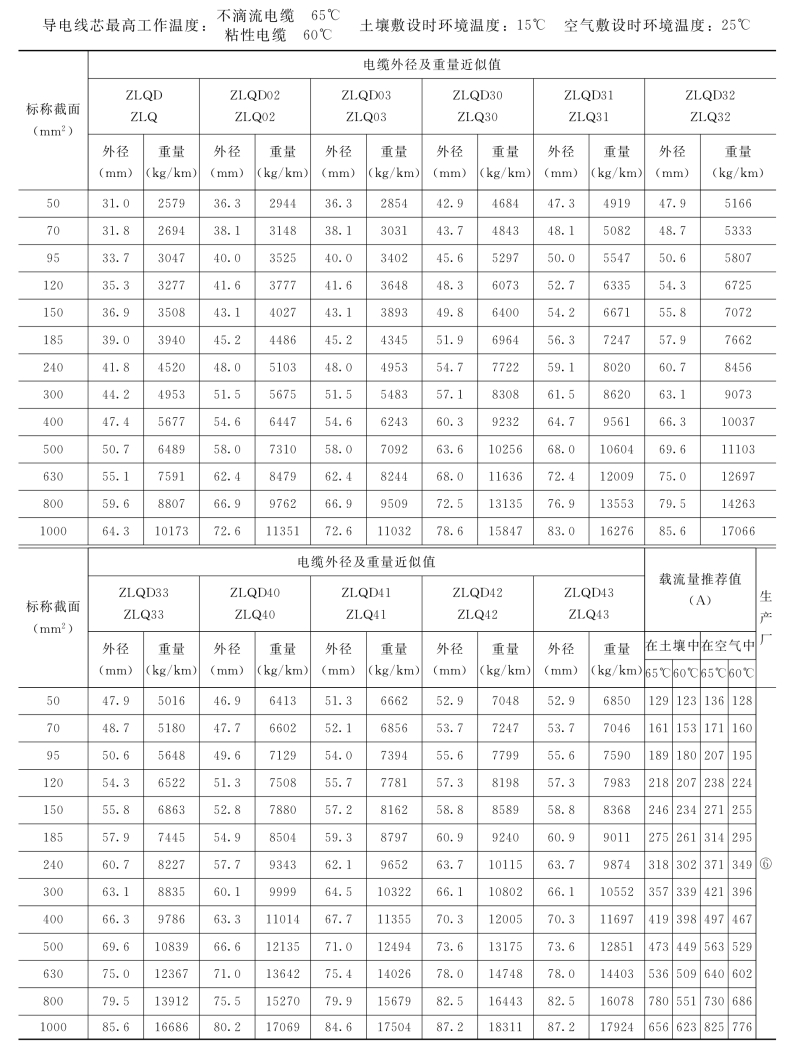

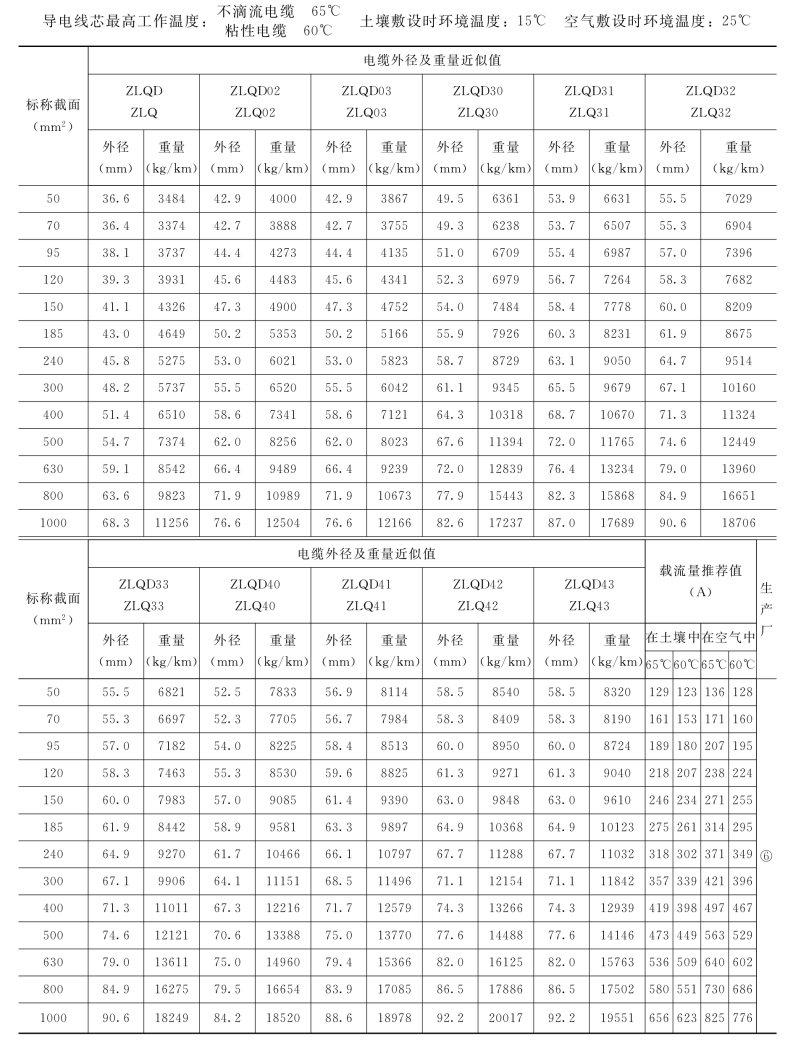

表2-2-1-113 6/10kV单芯铝导体铅套电力电缆外径及重量
表2-2-1-1148 .7/10kV、8.7/15kV单芯铝导体铅套电力电缆外径及重量
表2-2-1-115 12/20kV单芯铝导体铅套电力电缆外径及重量
表2-2-1-116 18/20kV、18/30kV单芯铝导体铅套电力电缆外径及重量
表2-2-1-117 21/35kV单芯铝导体铅套电力电缆外径及重量
表2-2-1-118 26/35kV单芯铝导体铅套电力电缆外径及重量

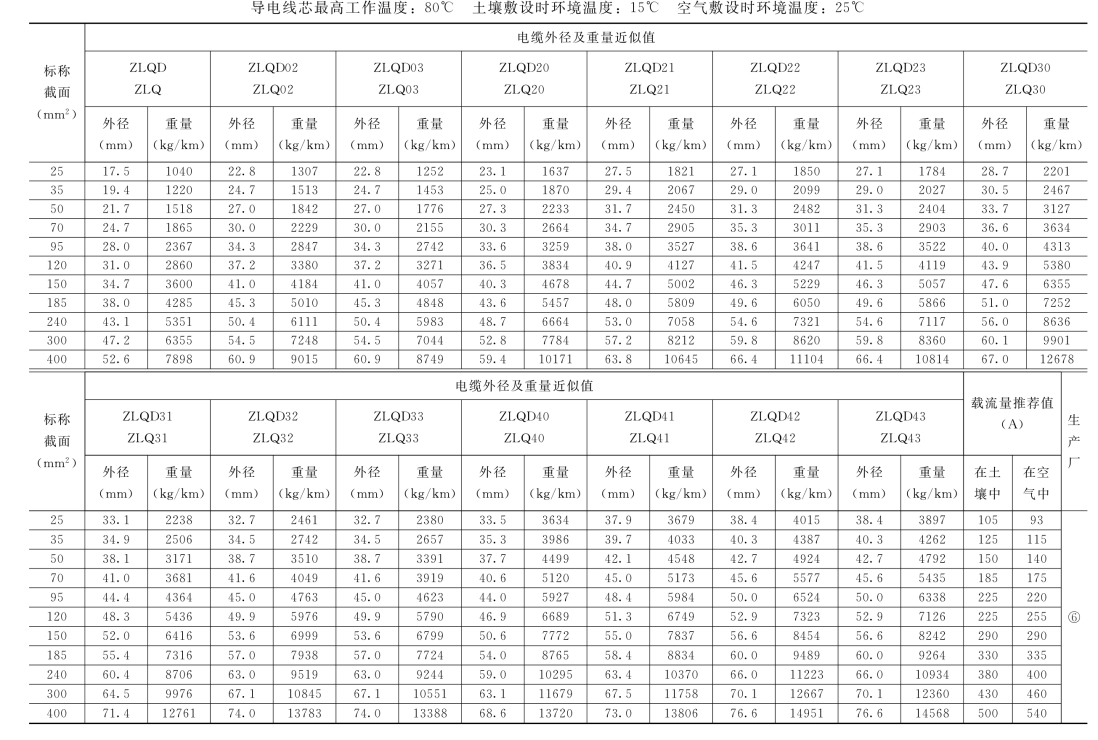

表2-2-1-119 0.6/1k V 2芯铝导体带绝缘铅套电力电缆外径及重量

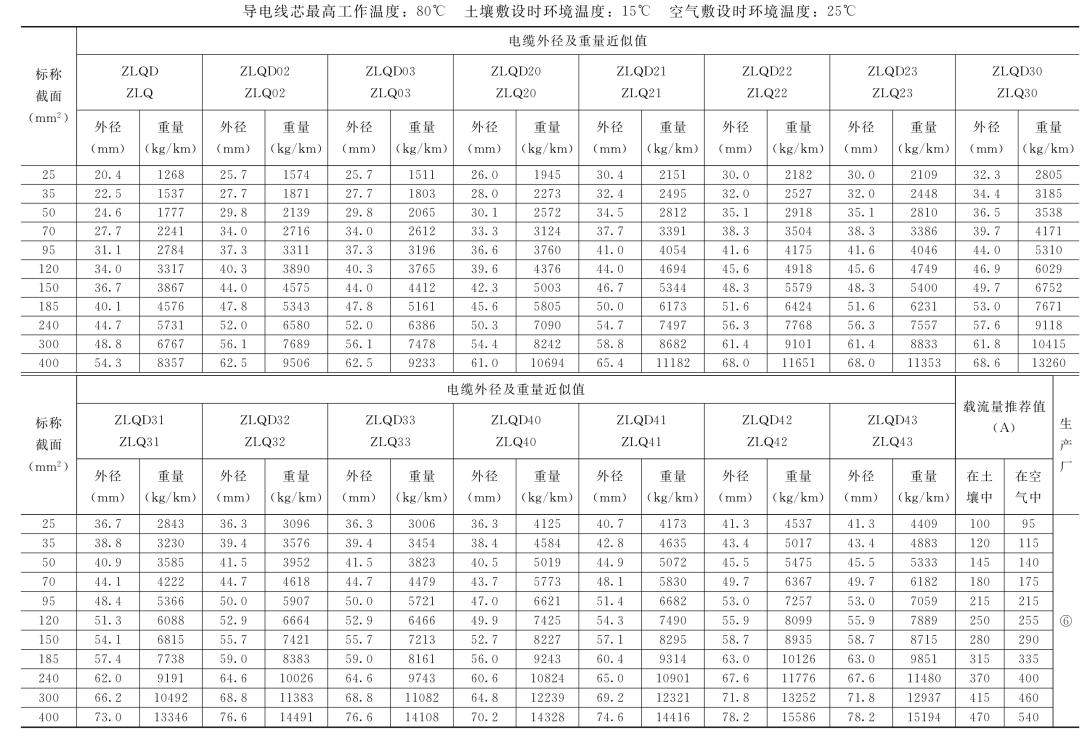

表2-2-1-120 0.6/1k V 3芯铝导体带绝缘铅套电力电缆外径及重量

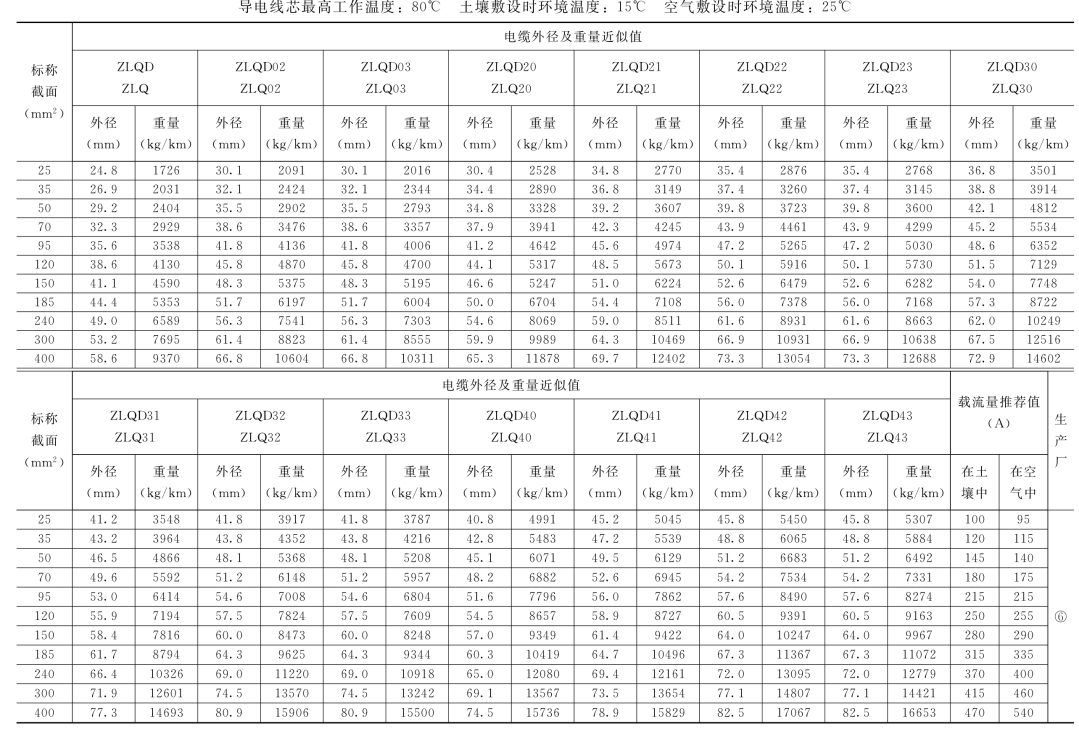

表2-2-1-121 1.8/3k V 3芯铝导体带绝缘铅套电力电缆外径及重量

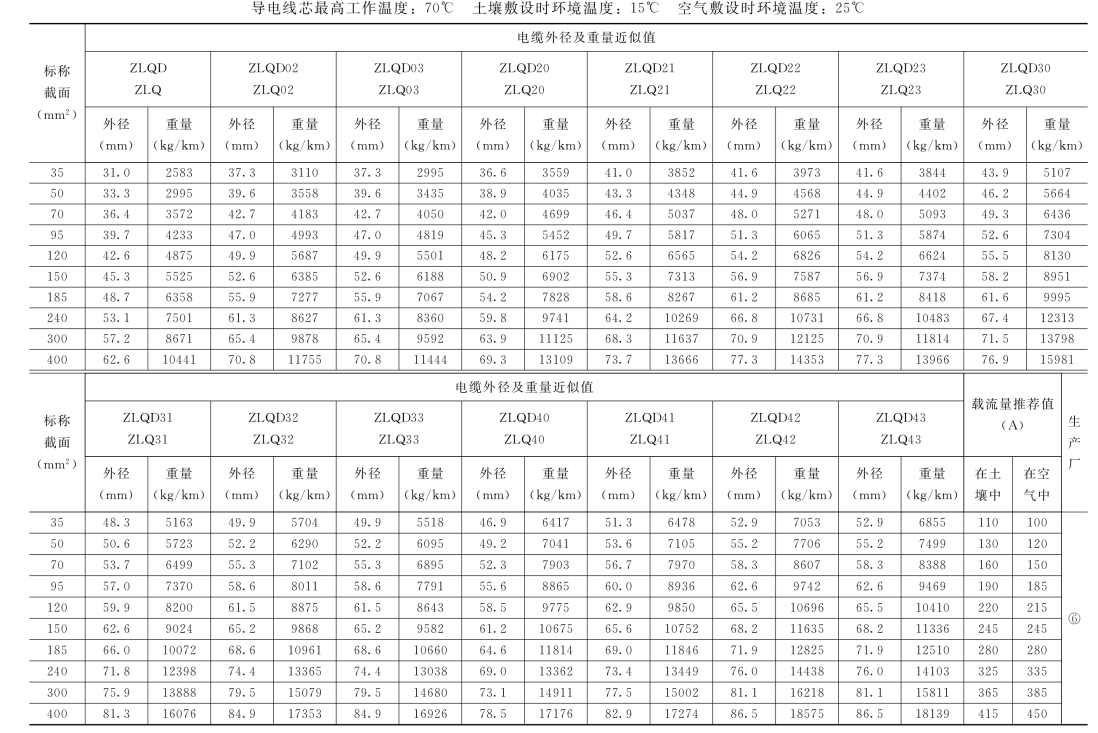

表2-2-1-122 3/3k V 3芯铝导体带绝缘铅套电力电缆外径及重量

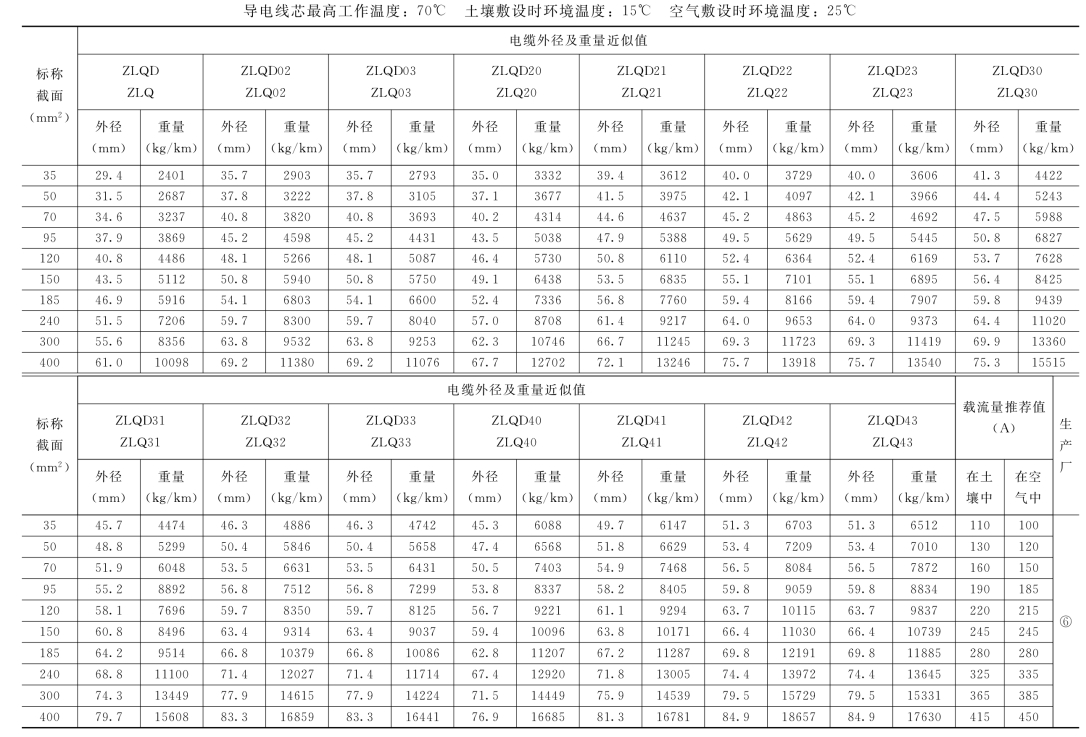

表2-2-1-123 3.6/6k V 3芯铝导体带绝缘铅套电力电缆外径及重量
表2-2-1-124 6/6k V 3芯铝导体带绝缘铅套电力电缆外径及重量
表2-2-1-125 6/10k V 3芯铝导体带绝缘铅套电力电缆外径及重量
表2-2-1-1268 .7/10k V 3芯铝导体带绝缘铅套电力电缆外径及重量
表2-2-1-1270 .6/1k V 4芯铝导体带绝缘铅套电力电缆外径及重量
表2-2-1-1280 .6/1k V 3+1芯铝导体带绝缘铅套电力电缆外径及重量

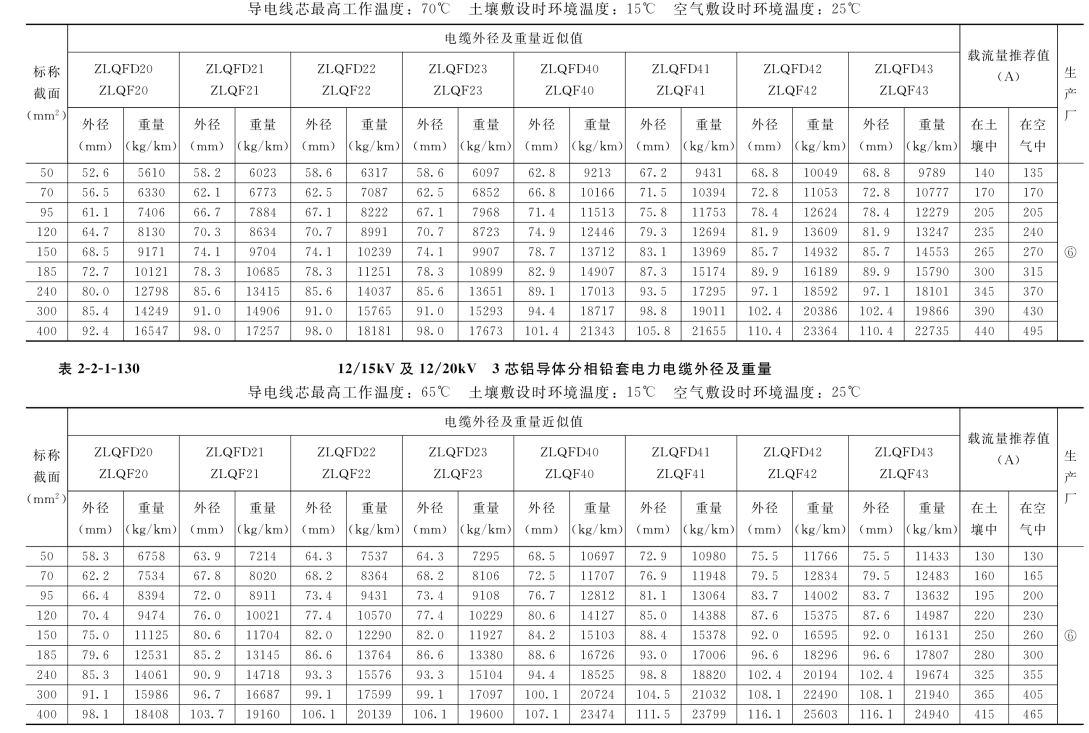

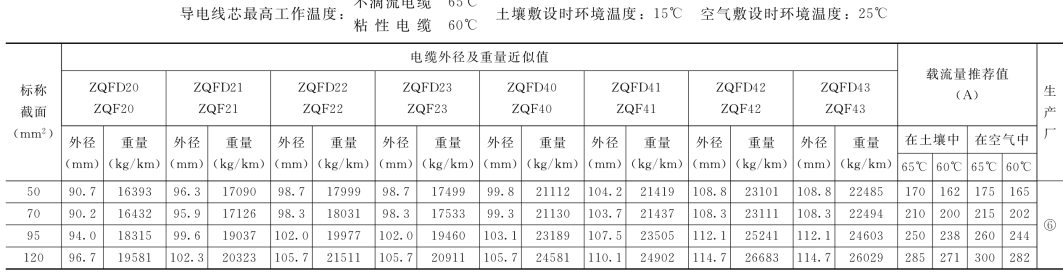

表2-2-1-129 8.7/15k V 3芯铝导体分相铅套电力电缆外径及重量

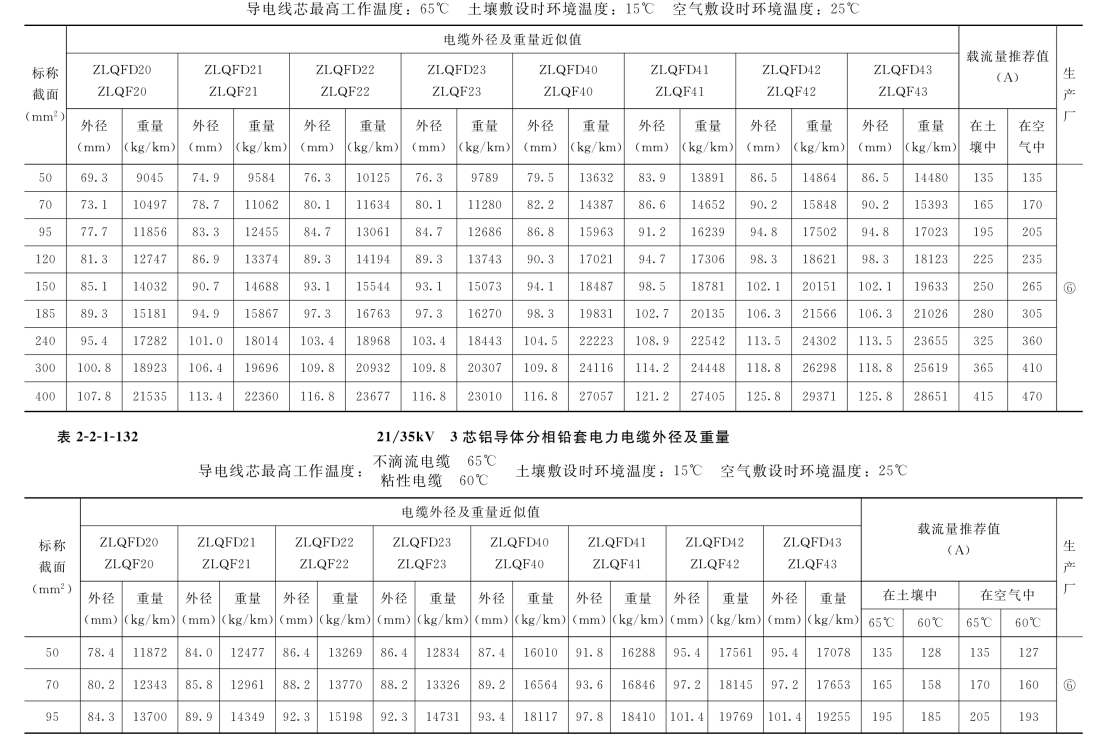

表2-2-1-131 18/20k V 及18/30k V 3芯铝导体分相铅套电力电缆外径及重量
续表
表2-2-1-133 26/35k V 3芯铝导体分相铅套电力电缆外径及重量

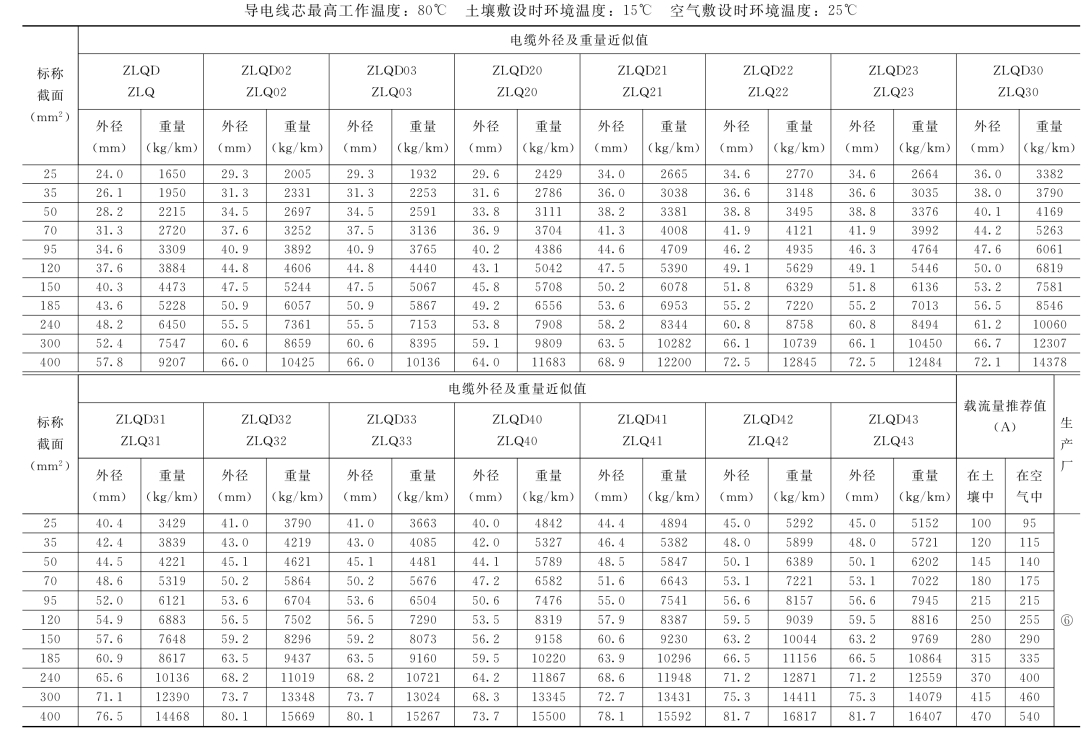

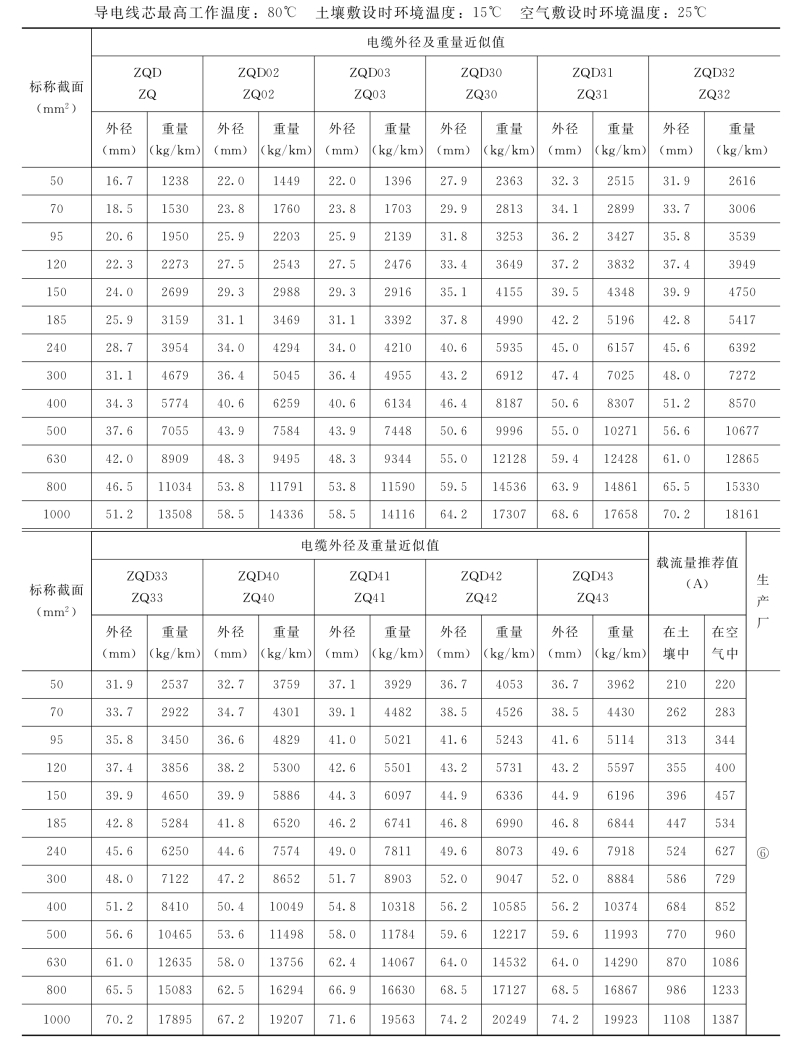

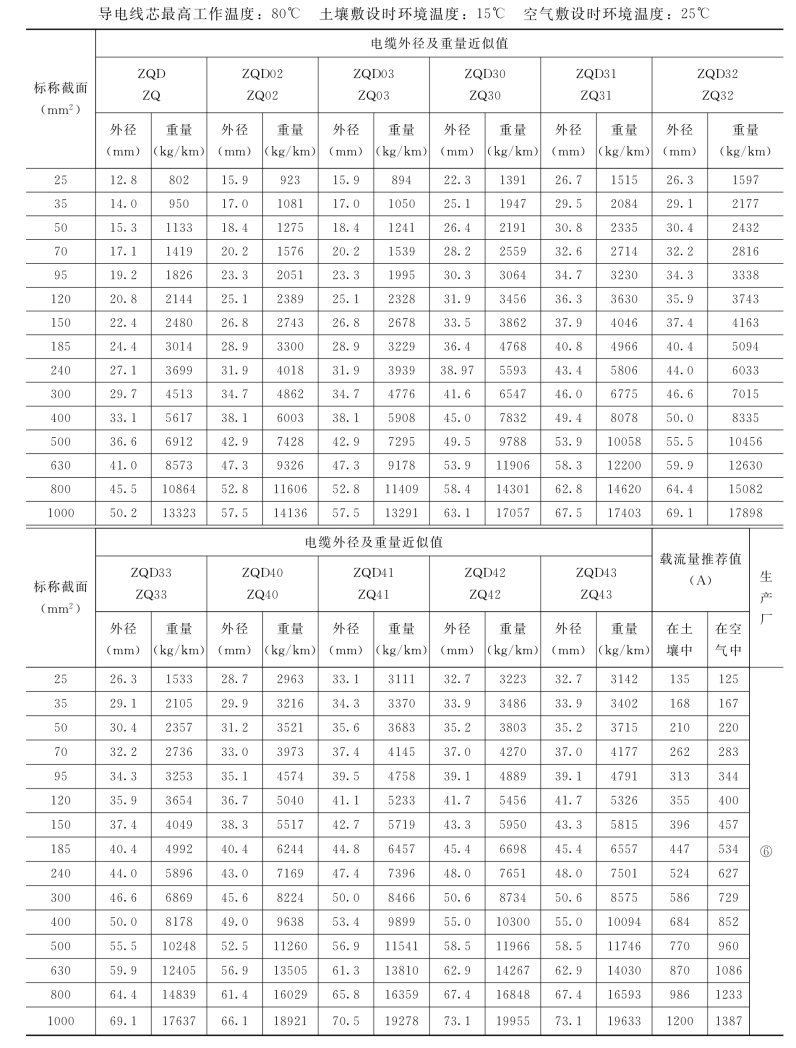

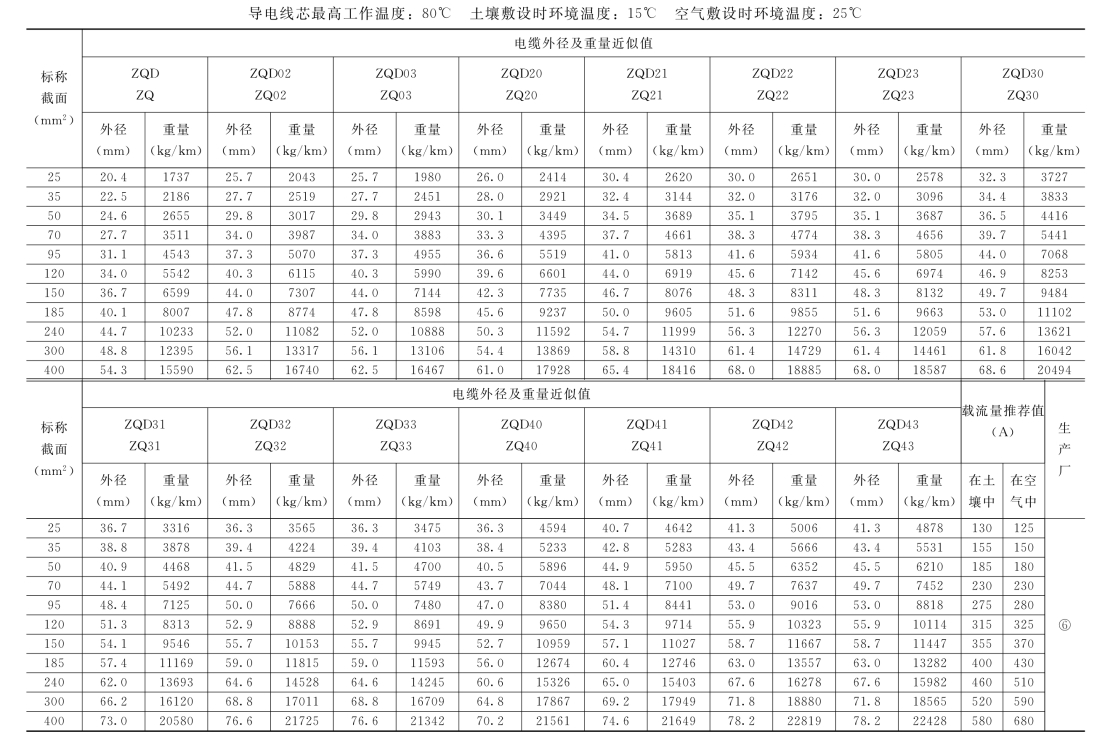

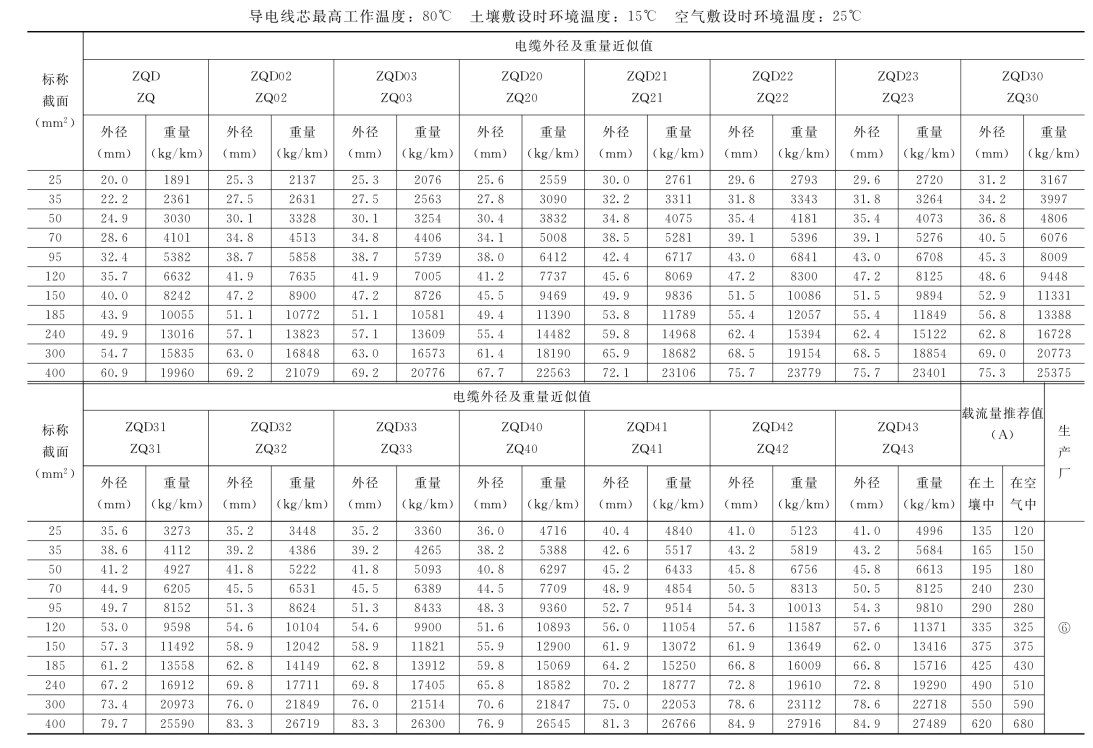

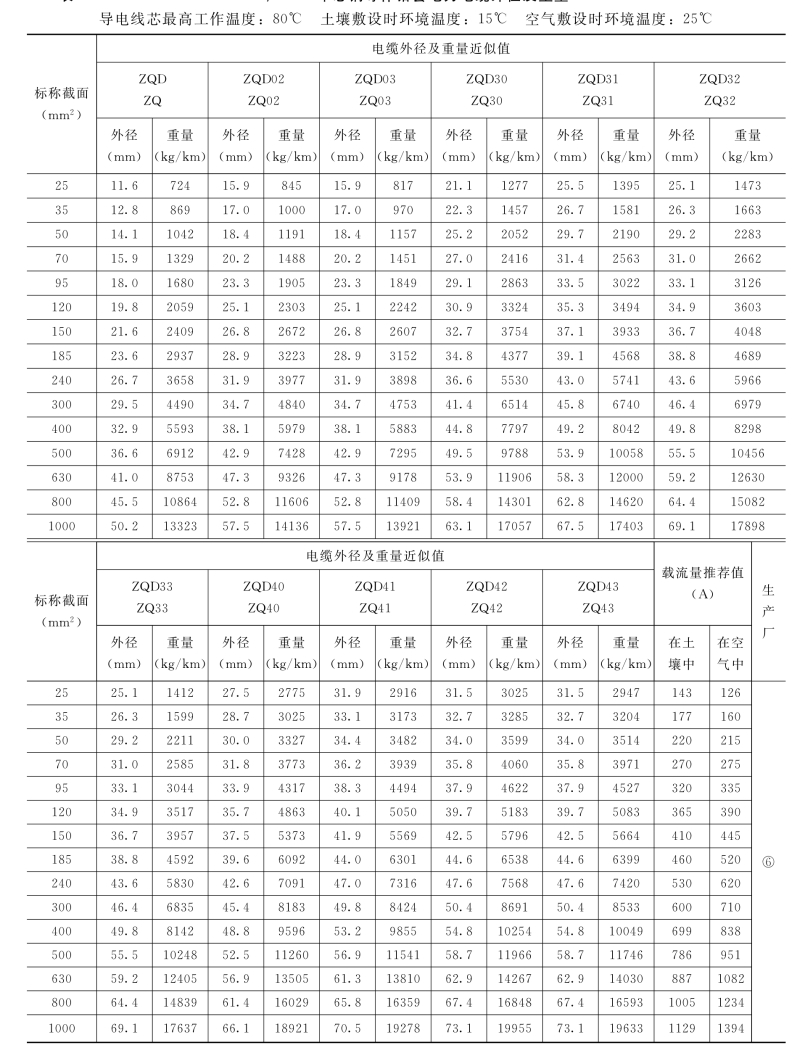

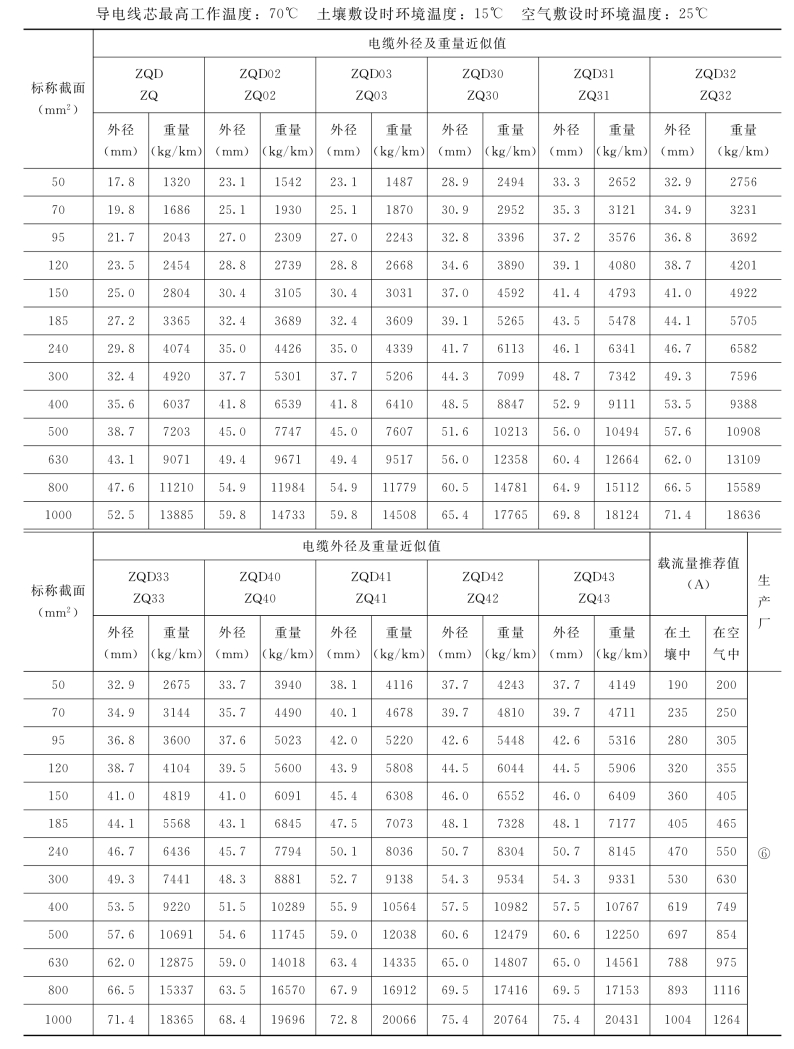

表2-2-1-1340 .6/1kV 单芯铜导体铅套电力电缆外径及重量
表2-2-1-135 1.8/3kV 单芯铜导体铅套电力电缆外径及重量

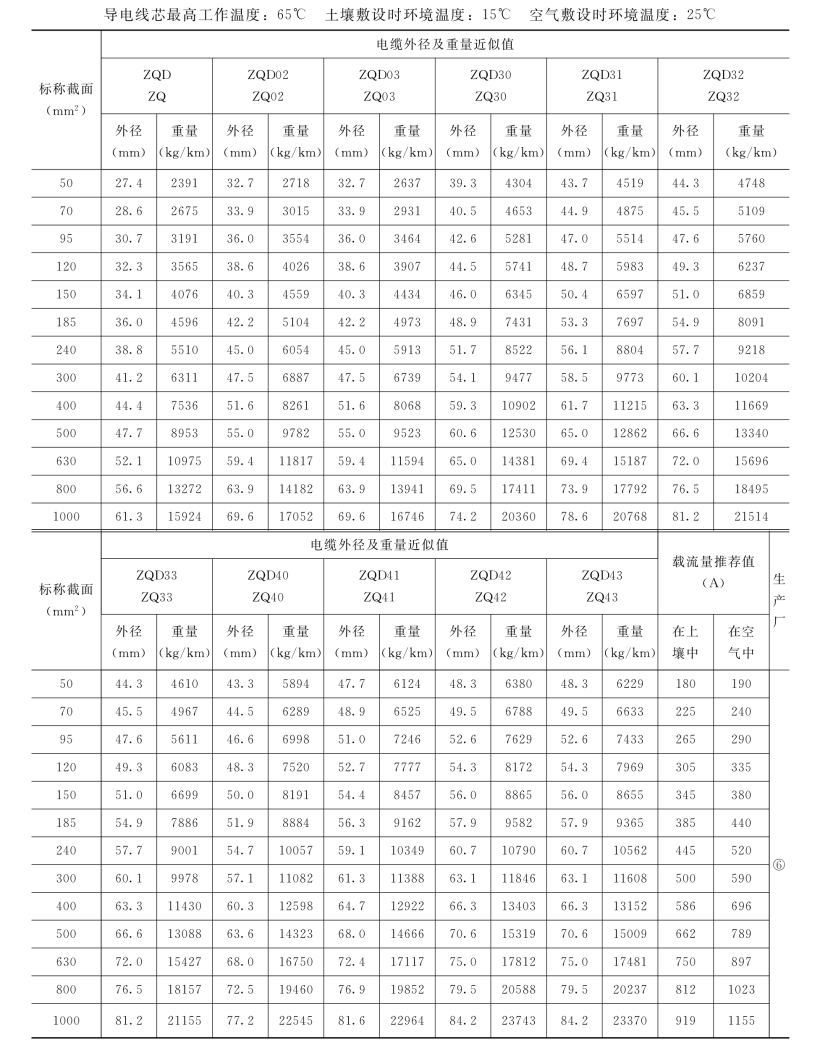

表2-2-1-136 3.6/6kV 单芯铜导体铅套电力电缆外径及重量
表2-2-1-137 6/10kV 单芯铜导体铅套电力电缆外径及重量
表2-2-1-138 8.7/10kV及8.7/15kV 单芯铜导体铅套电力电缆外径及重量
表2-2-1-139 12/20kV 单芯铜导体铅套电力电缆外径及重量
表2-2-1-140 18/20kV及18/30kV单芯铜导体铅套电力电缆外径及重量
表2-2-1-141 21/35kV单芯铜导体铅套电力电缆外径及重量
表2-2-1-142 26/35kV单芯铜导体铅套电力电缆外径及重量

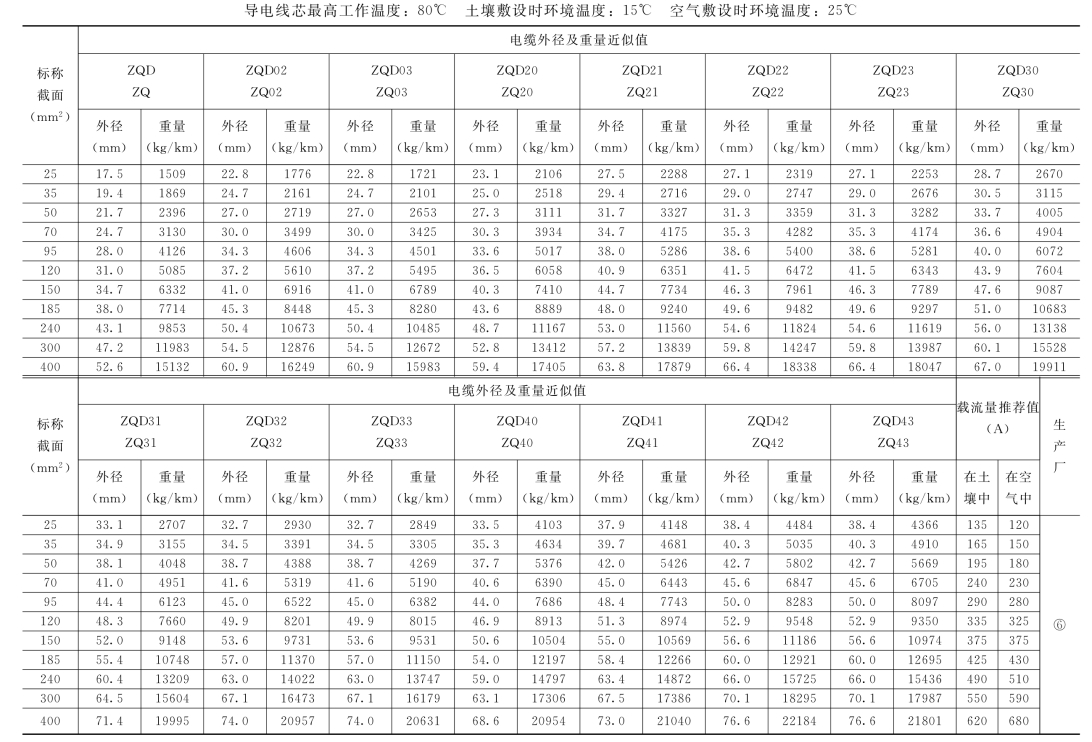

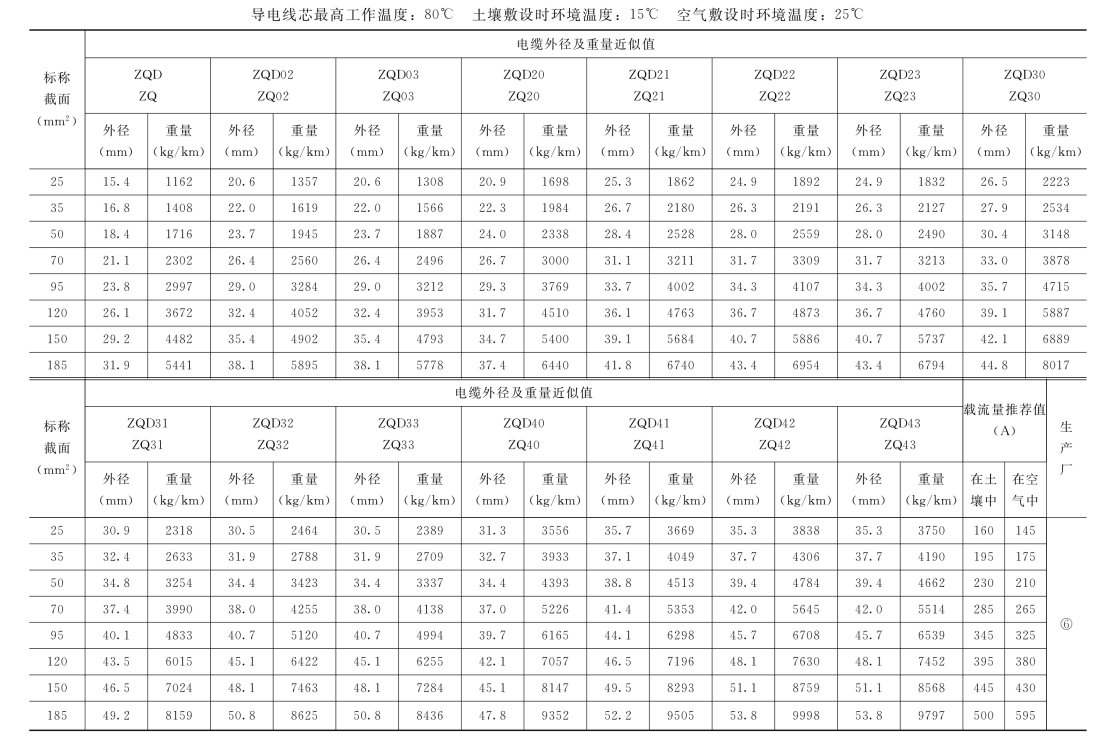

表2-2-1-143 0.6/1k V 2芯铜导体带绝缘铅套电力电缆外径及重量

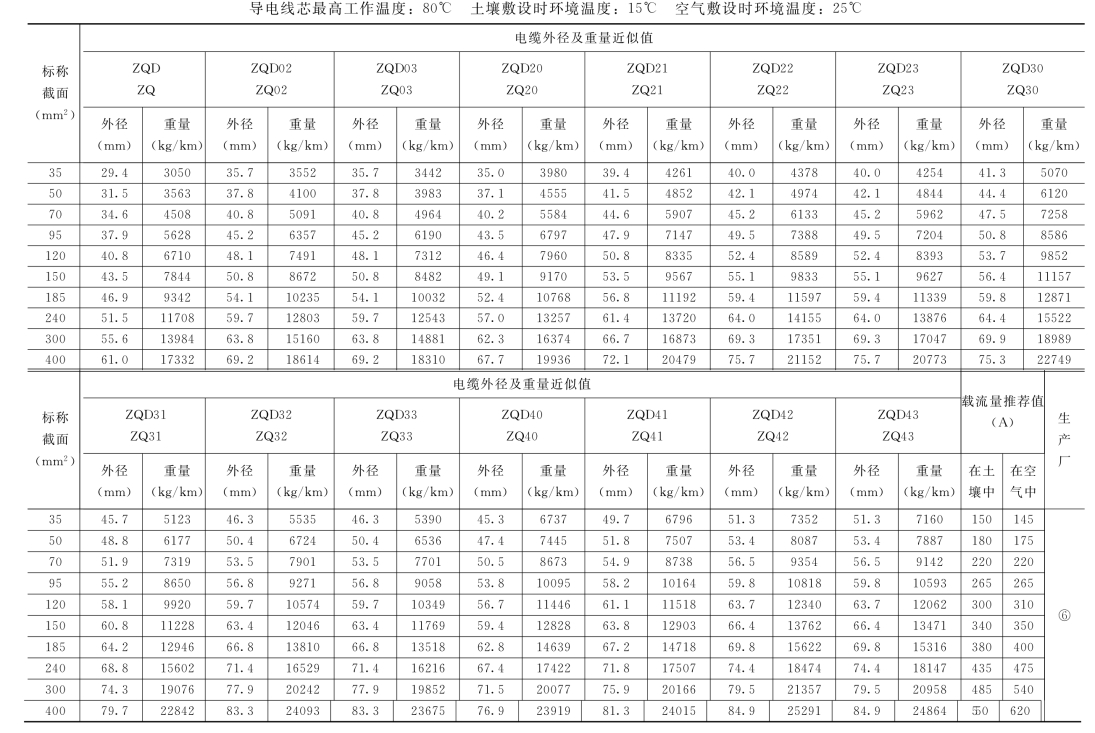

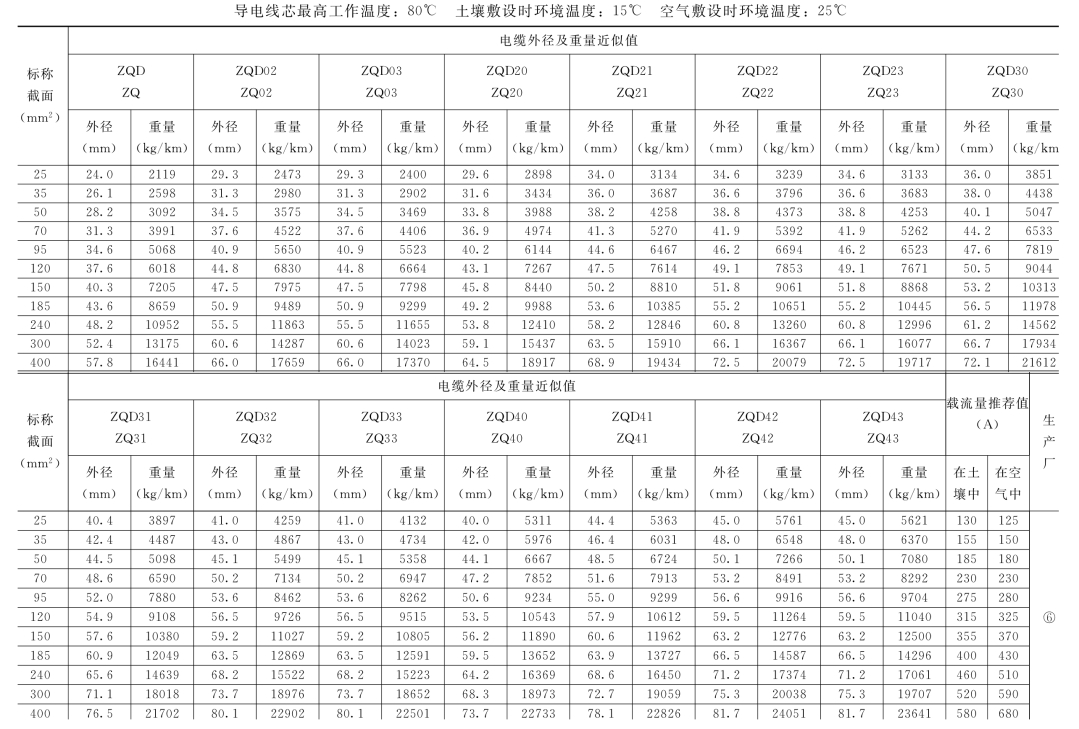

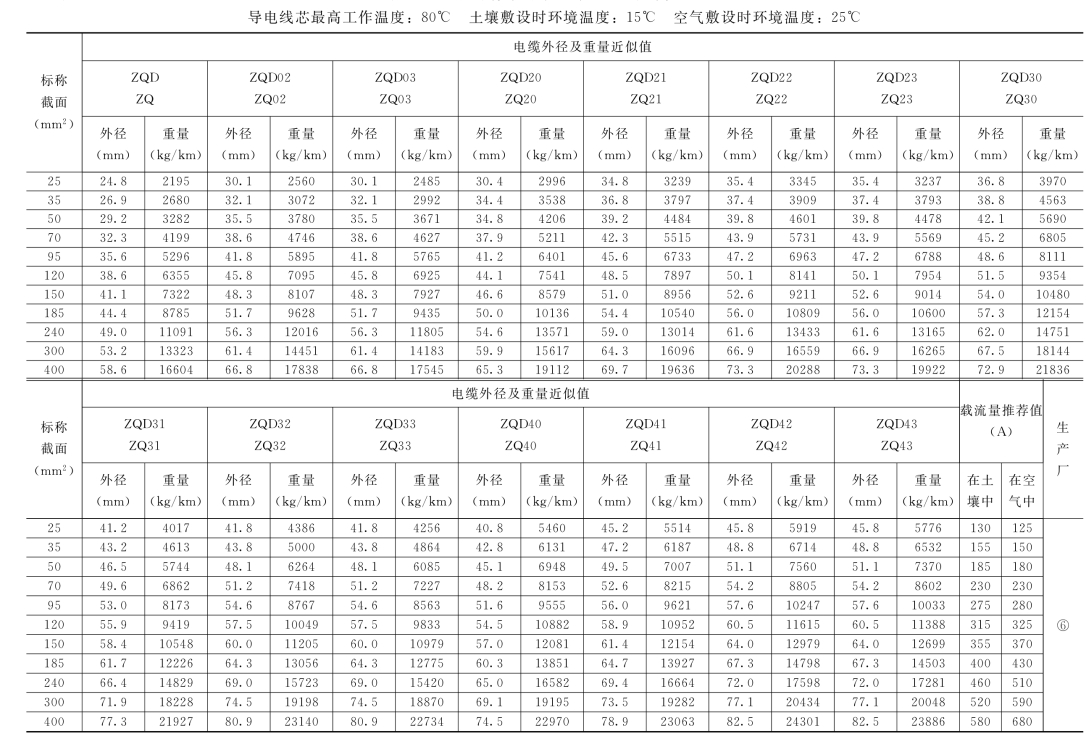

表2-2-1-144 0.6/1k V 3芯铜导体带绝缘铅套电力电缆外径及重量
表2-2-1-145 1.8/3k V 3芯铜导体带绝缘铅套电力电缆外径及重量

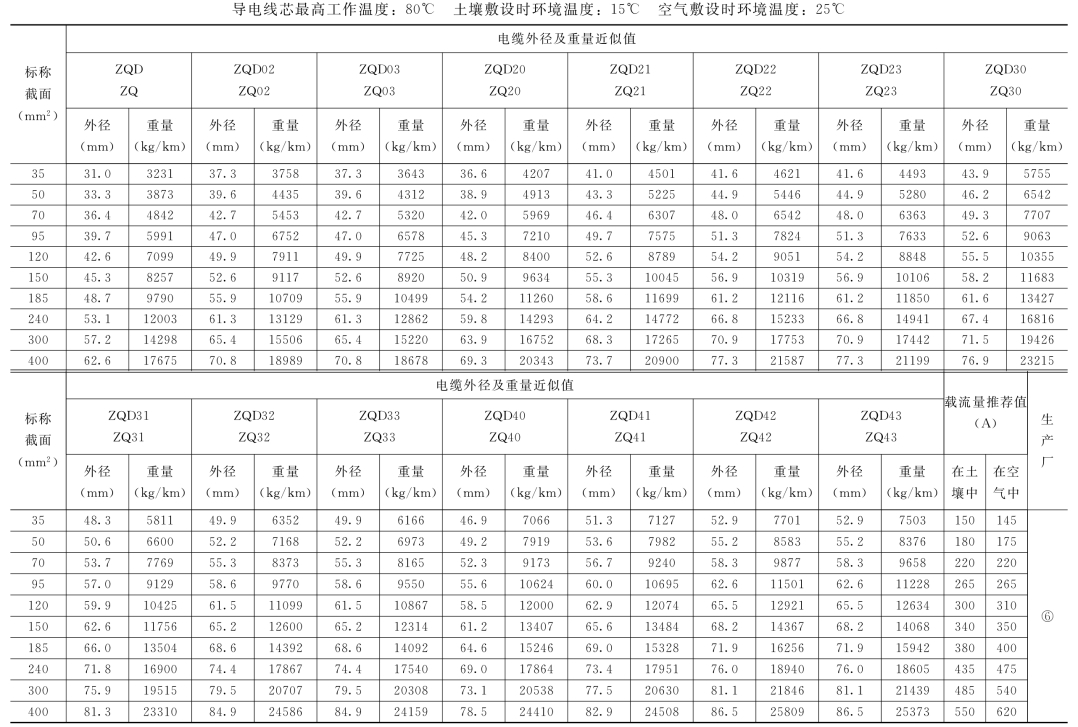

表2-2-1-146 3/3k V 3芯铜导体带绝缘铅套电力电缆外径及重量
表2-2-1-147 3.6/6k V 3芯铜导体带绝缘铅套电力电缆外径及重量
表2-2-1-148 6/6k V 3芯铜导体带绝缘铅套电力电缆外径及重量
表2-2-1-149 6/10k V 3芯铜导体带绝缘铅套电力电缆外径及重量
表2-2-1-150 8.7/10k V 3芯铜导体带绝缘铅套电力电缆外径及重量
表2-2-1-151 0.6/1k V 4芯铜导体带绝缘铅套电力电缆外径及重量

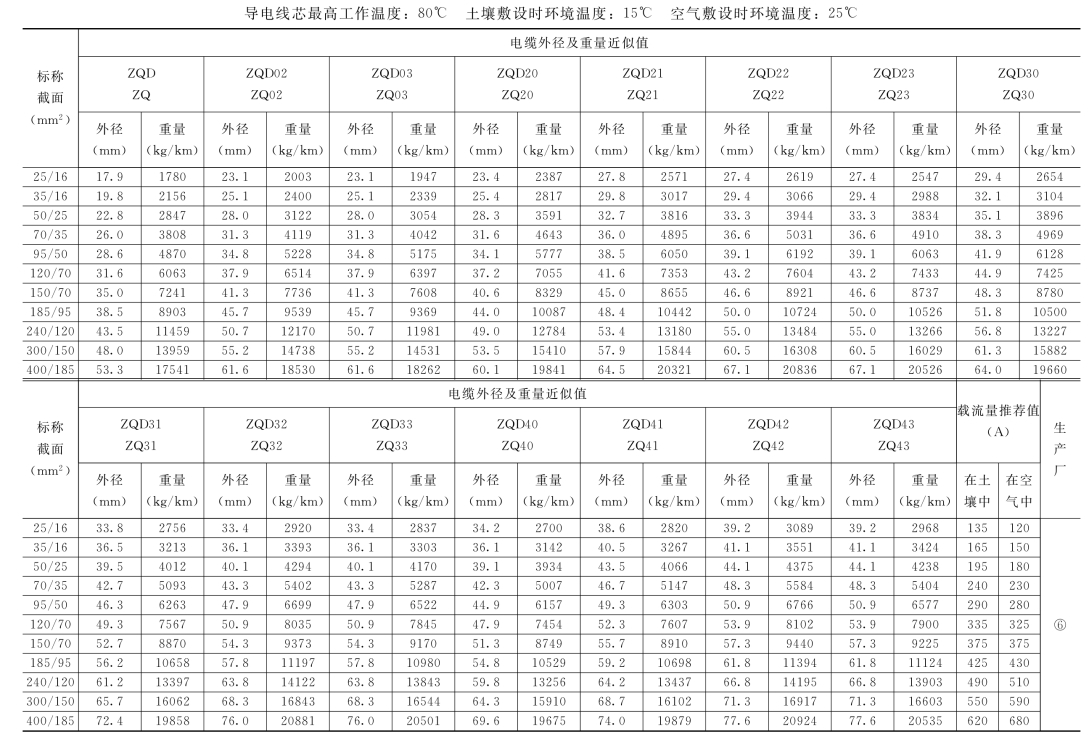

表2-2-1-152 0.6/1k V 4芯铜导体带绝缘铅套电力电缆外径及重量

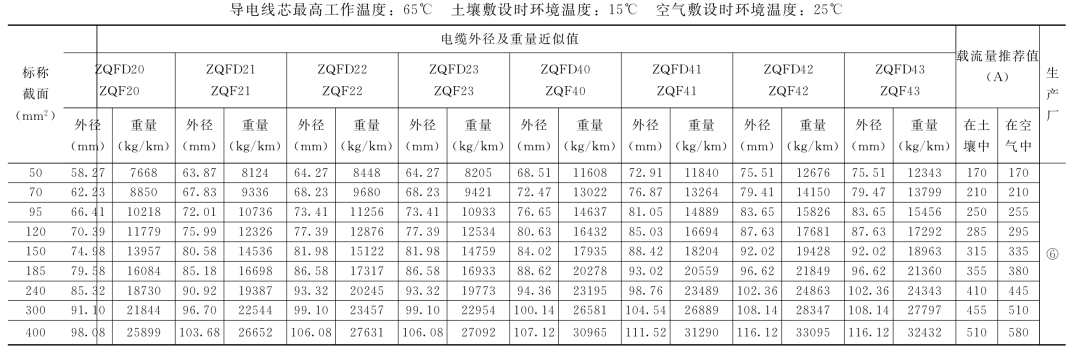

表2-2-1-153 8.7/15k V 3芯铜导体分相铅套电力电缆外径及重量
表2-2-1-154 12/15kV及12/20kV3芯铜导体分相铅套电力电缆外径及重量

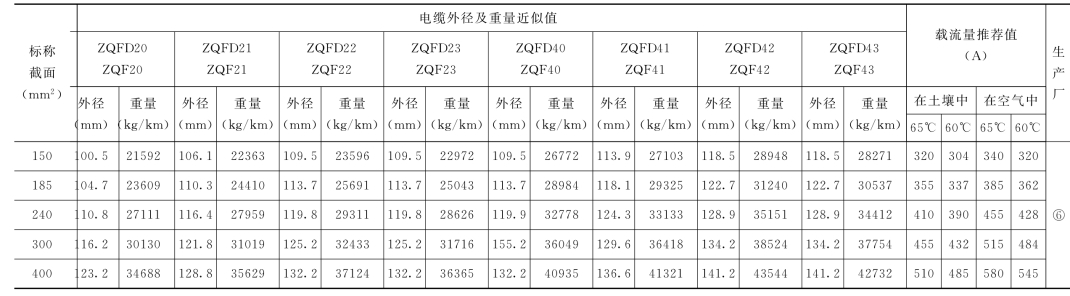

表2-2-1-155 21/35k V 3芯铜导体分相铅套电力电缆外径及重量

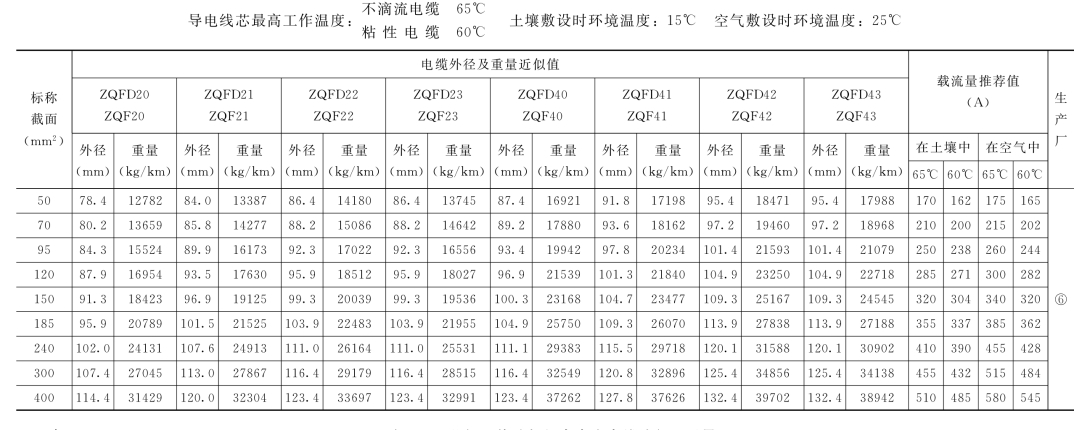

表2-2-1-156 26/35k V 3芯铜导体分相铅套电力电缆外径及重量
续表
表2-2-1-157 18/20k V 及18/30k V 3芯铜导体分相铅套电力电缆外径及重量
免责声明：以上内容源自网络，版权归原作者所有，如有侵犯您的原创版权请告知，我们将尽快删除相关内容。
