（一）瓦楞纸箱的设计方法

1.瓦楞纸箱的内部尺寸

瓦楞纸箱的内部尺寸，与被包装物的最大外型尺寸，产品的组装方式及产品个数，隔衬与缓冲装置的尺寸有关。

当被包装物为单件时，其计算公式为：

式中　Xi——瓦楞纸箱某一方向的内部尺寸，mm；

　　　Xmax——被包装物某一方向的最大外形尺寸，mm；

　　　kxi——纸箱内部尺寸修正系数，mm（注：尺寸大者取大值，尺寸小者取小值，其数值见表4-1）。

表4-1　纸箱内部尺寸修正系数　mm

当被包装物为多件时，瓦楞纸箱的内部尺寸计算公式为：

式中　Xi——瓦楞纸箱某一方向内部尺寸，mm；

　　　Xmax——单个被包装物某一方向最大外形尺寸，mm；

　　　n——沿瓦楞纸箱某一方向的排列数目；

　　　△——被包装物尺寸变动系数，mm；

　　　kxi——瓦楞纸箱内部尺寸修正系数，mm；

　　　T——衬格或缓冲件厚度，mm。

被包装商品尺寸变动系数为：具有可压缩性的针织品△=±3mm/个，中包装纸盒△=±1～2mm/个；不可压缩性商品，如玻璃瓶罐，△=1～2mm/个。

2.瓦楞纸箱的制造尺寸

瓦楞纸箱长、宽、高的制造尺寸计算公式为：

式中　X——瓦楞纸箱长、宽或高的制造尺寸，mm；

　　　Xi——瓦楞纸箱某方向的内部尺寸，mm；

　　　kx——瓦楞纸箱制造尺寸修正系数，mm。(www.daowen.com)

02类纸箱制造尺寸修正系数见表4-2（注：表中L2和B2是瓦楞纸箱接合部分两侧面的长和宽，L1和B1是瓦楞纸箱另外两侧面的长和宽，一般有L1>L2，B1>B2）。

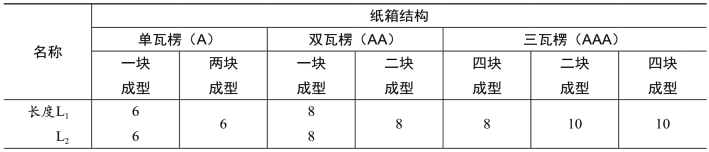

表4-2　02类纸箱制造尺寸修正系数　mm

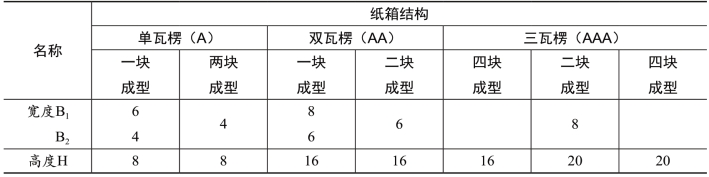

续表

3.瓦楞纸箱的外部尺寸

瓦楞纸箱的外部尺寸计算公式为：

式中　Xo——瓦楞纸箱某一方向的外部尺寸，mm；

　　　X——瓦楞纸箱某一方向的制造尺寸，mm；

　　　kxo——瓦楞纸箱外部尺寸修正系数，mm，其数值见表4-3。

表4-3　瓦楞纸箱外部尺寸修正系数

4.瓦楞纸箱的尺寸偏差

（1）通用瓦楞纸箱尺寸偏差见表4-4。

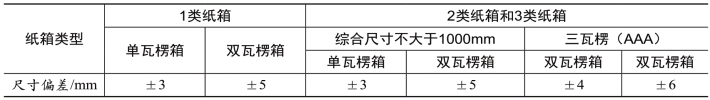

表4-4　通用瓦楞纸箱尺寸偏差

（2）出口产品包装用瓦楞纸箱尺寸偏差见（表4-5）。（注：表中的偏差值分别指箱体长、宽、高的偏差值）。

表4-5　出口产品包装用瓦楞纸箱尺寸偏差

（3）重型瓦楞纸箱内部尺寸偏差见表4-6（注：表中的偏差值分别指箱内长、宽、高的偏差值）。

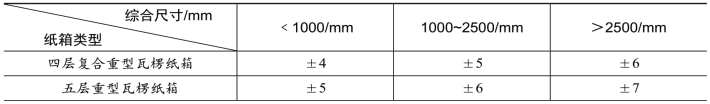

表4-6　重型瓦楞纸箱内部尺寸偏差

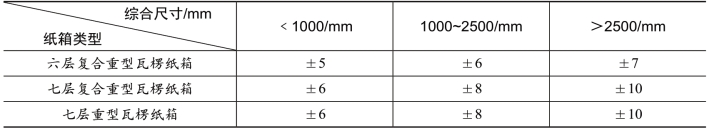

续表
