1.影响离心泵、混流泵性能曲线的因素
1)叶轮出口处的几何参数对性能曲线的影响。叶轮出口直径D2的改变,可使性能曲线平行移动,如图1-9所示。叶轮出口宽度b2的改变,可使性能曲线变得倾斜或平坦,如图1-10所示。叶轮叶片出口安放角β2的改变,当β2>90°时,cotβ2为负值,当流量增加时,理论扬程也增加,扬程曲线是一条上升的直线;当β2=90°时,cotβ2=0,理论扬程曲线是常数,为一条水平的直线;当β2<90°时,cotβ2为正值,当流量增加时,理论扬程减少,理论扬程曲线是一条下倾斜的直线,如图1-11所示。
故叶片出口安装角β2大于或等于90°时,随着流量的增加,泵的输入功率增加,叶轮的水力损失急骤增加。
2)泵压出室(包括涡室和导叶的入口)面积变化对性能曲线的影响。泵压出室的面积影响泵的性能曲线的形状(以导叶喉部面积和涡室第Ⅷ断面面积为例),如图1-12所示()。

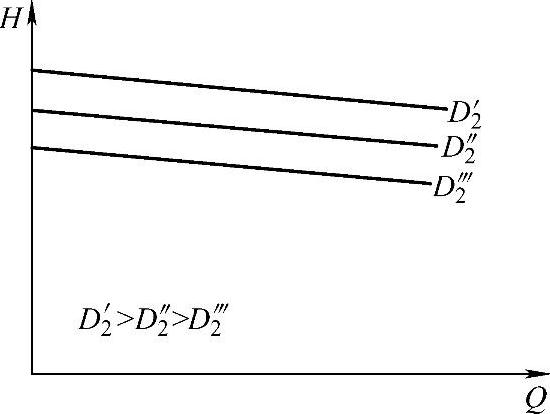

图1-9 D2性能曲线

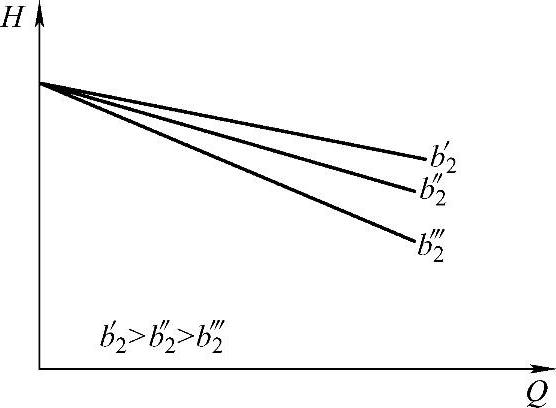

图1-10 b2性能曲线

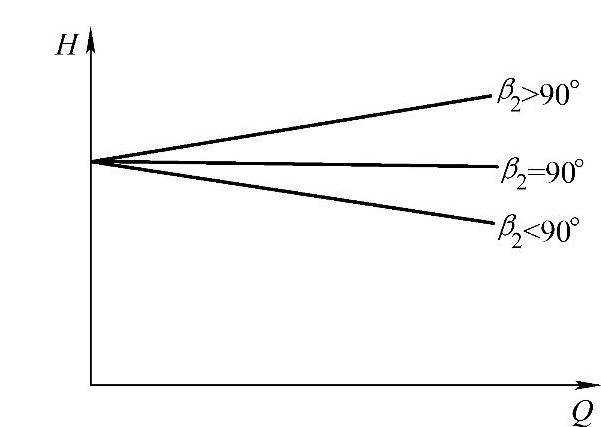

图1-11 β2性能曲线
(www.daowen.com)

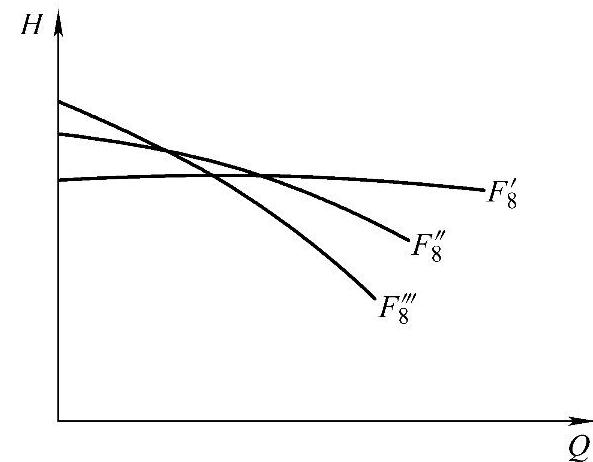

图1-12 F8性能曲线
3)介质粘度对泵性能曲线的影响。介质的粘度对泵性能曲线的影响是很大的。当粘度增加时,泵的扬程特性曲线下降,最佳工况的扬程和流量均随粘度增加而下降。而泵的输入功率则随粘度增加而上升,因而泵的效率降低。根据粘度变化,对流量、扬程和效率的修正,很难用公式计算,只能用通过试验得到的曲线(图1-13)进行换算。
2.影响轴流泵性能曲线的因素
1)叶片的安放角的改变,将直接影响流量、扬程、泵输入功率及泵的效率,并且非常明显。
2)叶片外缘与泵体之间的间隙对流量、扬程和效率的影响也很敏感。
3.影响容积泵与旋涡泵性能曲线的因素
主要是运动部件与不动部件之间的间隙变化对泵性能的影响非常敏感。

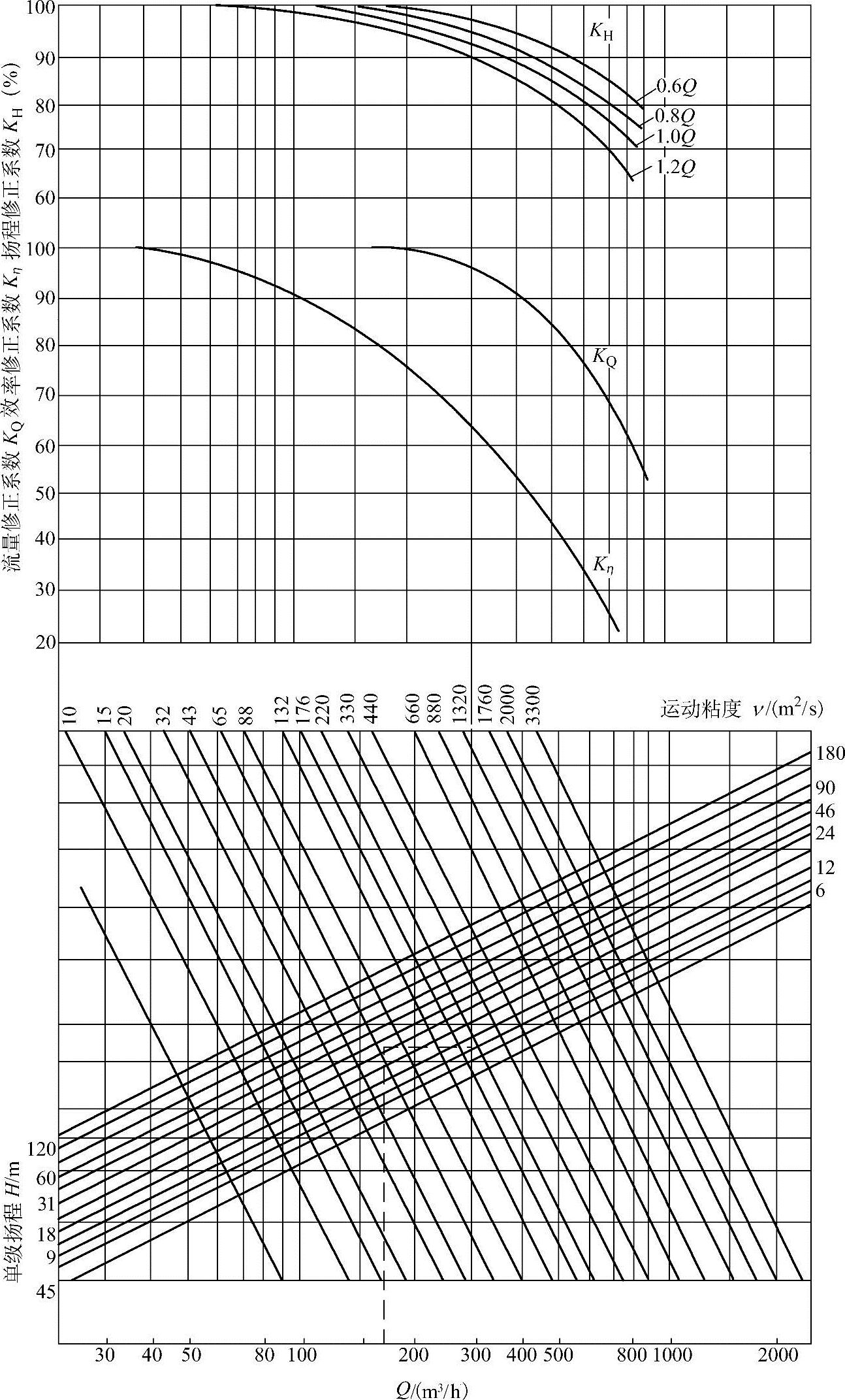

图1-13 第一种性能换算
