1.实验目的与要求

1）认知掌握组态王实验的硬件环境。

2）掌握组态王的基本结构组成。

3）具备掌握组态王的基本应用能力。

4）要求在实验前预习掌握组态王的相关知识。

2.实验内容

（1）实验的基本软硬件环境认知 实验涉及的软硬件设备包括计算机、组态王。其中，计算机用来安装并运行组态软件。

（2）掌握组态王的基本结构组成 通过运行组态王软件的demo应用程序，认知组态王的各种功能特点，了解掌握操作组态王的基本结构组成及主要功能作用，为应用实践操作打下良好的技术基础。

（3）熟悉掌握组态王的基本功能应用 熟练掌握组态王工程管理器的基本功能，包括新建工程、新建界面、典型动画应用等。

（4）简单应用工程组态 编制简单的内部变量应用程序，熟练掌握组态王应用工程设计的基本步骤。

3.实验装置与仪器

1）编程组态用计算机 1台

2）组态王 1套

4.实验方法与步骤

（1）运行demo工程 初步掌握组态王工程管理器的基本应用，运行demo应用工程，分析相关动画效果。

组态王由开发系统和运行系统组成，主要由工程管理器ProjectManage、工程浏览器TouchExplorer和画面运行系统TouchVew三部分组成，其中工程管理器和工程浏览器属于组态王开发系统。工程浏览器是工程组态开发的主要工作平台，新建界面、界面组态、变量定义等工作都要在工程浏览器中完成。开发系统中组态生成的工程将在画面运行系统中运行。

1）启动组态王：启动组态王的方式之一如图8-56所示，注意观察组态王安装完成后的各个子菜单选项功能作用，如选择图8-56所示的“组态王6.51”选项，将进入工程管理器；选择“工程浏览器”，将进入默认的组态工程中。

2）运行demo程序：通过运行demo工程事例，认知组态王丰富的功能效果。实际工程实践中，借鉴相关demo工程演示的动态效果，学习相关软件的功能是一种行之有效的快速学习方法。

组态王安装完毕后，工程浏览器中分别有Kingdenmo1、Kingdenmo2、Kingdenmo3等三个应用工程事例，三个demo工程内容一样，只是显示分辨率不同，可根据计算机显示设置选择任意一个工程运行。

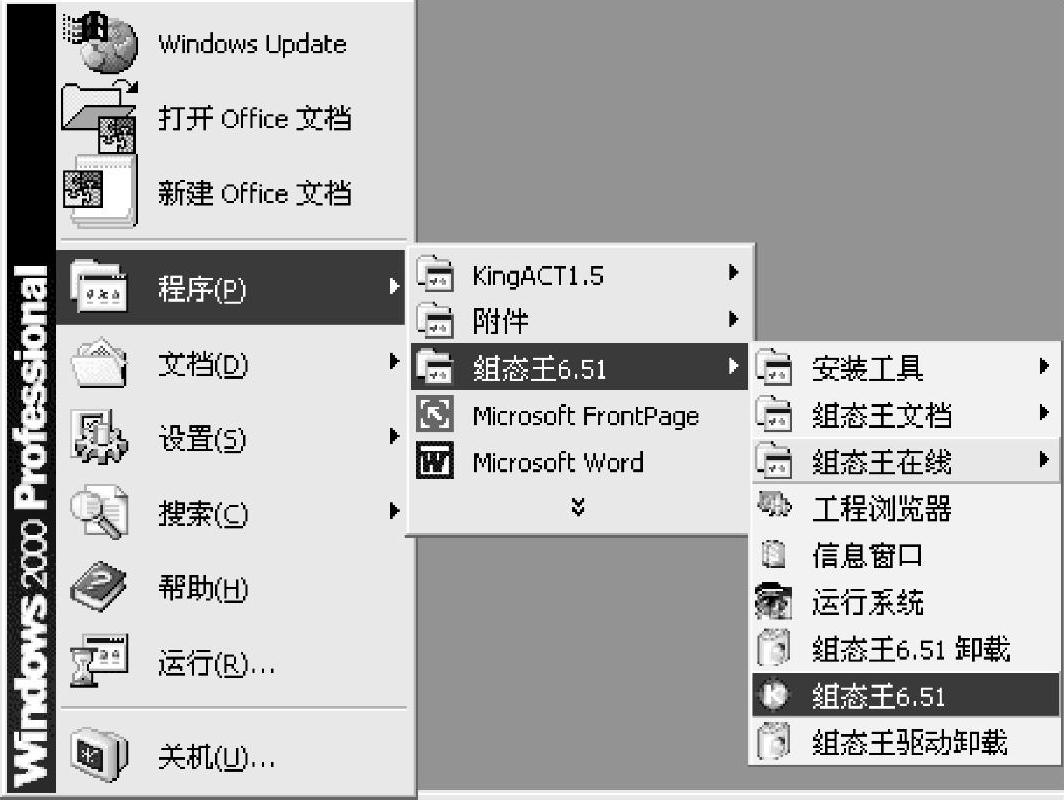

图8-56 组态王启动途径

运行demo工程基本步骤：如图7-2所示，选择工程管理器，进入任一demo工程，选择快捷工具条中的【运行】键，则进入运行系统。注意，在进入demo工程的过程中，相关对话框的选项可选择“忽略”即可。

观察分析demo工程的各种动画效果，根据课堂教学知识分析可能采用的动画手段。图8-57所示为demo工程中的反应车间和炼钢车间人机界面。

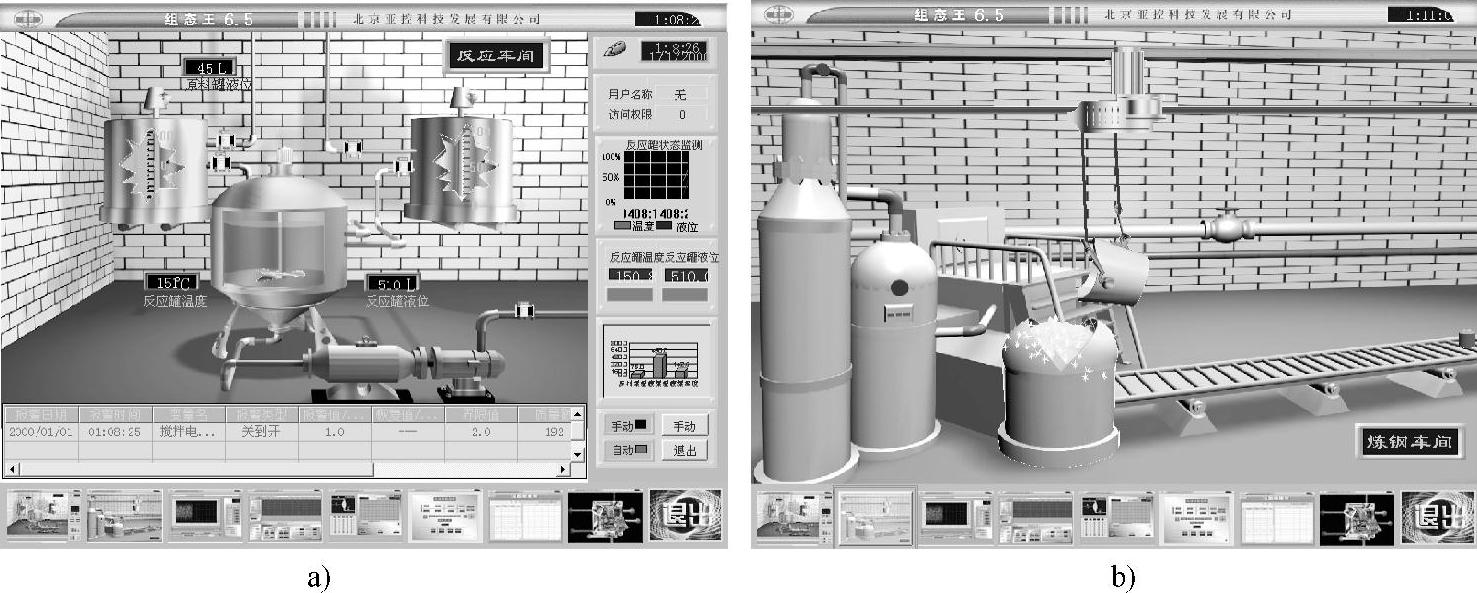

图8-57 demo工程人机界面图示

a）反应车间 b）炼钢车间

（2）组态王工程浏览器应用 进入组态王工程浏览器的途径之一如图8-56所示，选择图中的“工程浏览器”即可。工程浏览器的相关功能说明请参考本书第7章相关内容。重点掌握“文件”中的“画面”、“数据库”中的“数据词典”以及设备中与PLC和数据采集板卡相关的选项。

（3）组态王应用工程初步 通过新建工程、新建变量、新建人机界面以及人机界面的组态、工程存储、运行测试等过程，初步掌握组态王的应用，以便进一步完成组态王与PLC、组态王与数据采集板卡的综合应用。

1）新建工程：在工程管理器中选择新建工程即可完成工程新建，或在工程浏览器中选择“工程”也可进入工程管理器而完成新建工程工作，如图8-58所示，完成名称为“测试工程”的工程新建。

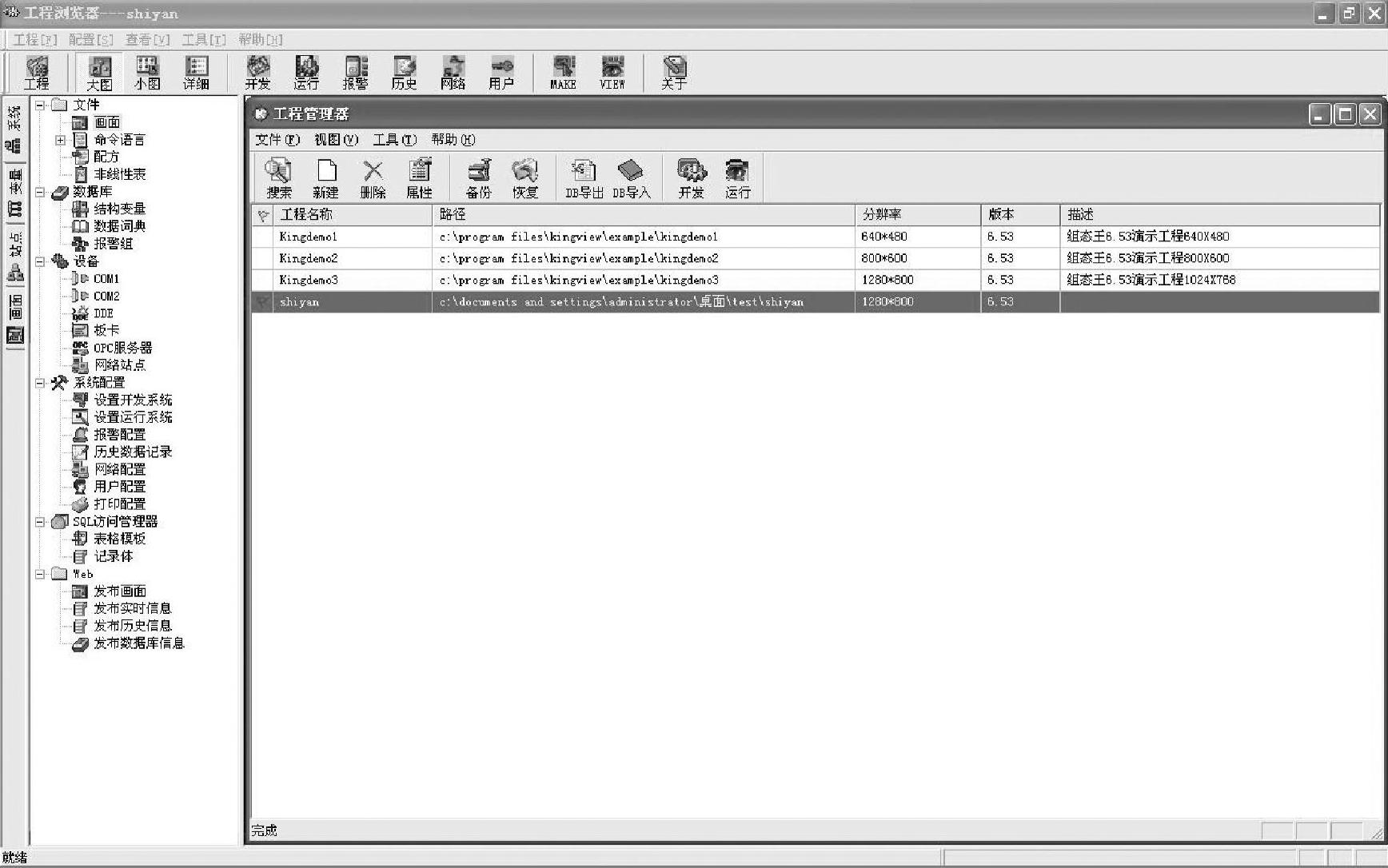

图8-58 新建工程窗口

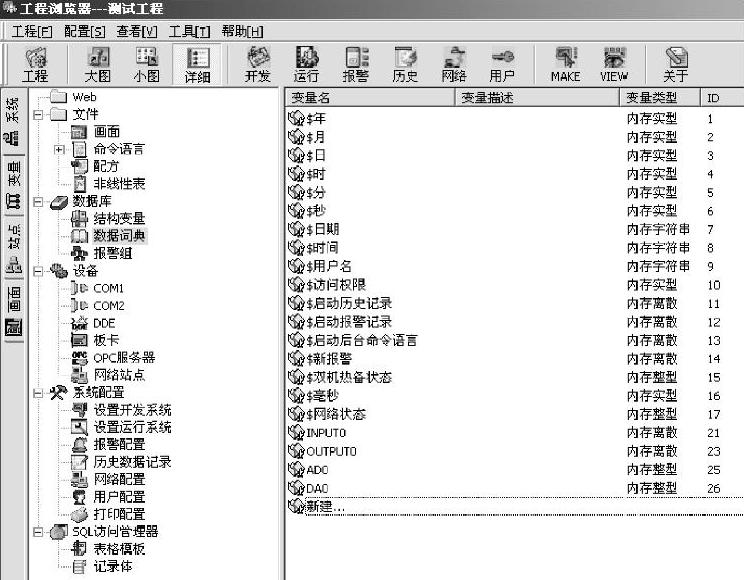

图8-59 新建变量窗口

2）新建变量：组态工程中的动画效果与相关变量的状态变化相关，变量定义是人机界面动画设计组态的基础。单击工程浏览器的“数据词典”选项，双击“新建”图标，则可进入新建变量对话框，分别定义INPUT0、OUTPUT0、AD0、AD1等内部变量，如图8-59所示。

3）人机界面静态组态设计：通过人机界面组态，实践新建画面、图素图形组态、工具箱快捷工具的使用以及画面之间的切换等内容。

①新建画面步骤：双击工程浏览器中“画面”选项，进入新建画面对话框，输入画面名称、选择相关属性设置即可完成画面新建工作。图中，自动弹出工具箱、调色板以及线形选项，供快捷组态，如图7-76所示。

②文本书写功能：在工具箱或工具菜单的下拉菜单中选择“文本”，实现文本的书写，在画面适当位置单击鼠标左键，键入“测试工程”，文字大小及颜色可选择适当变化，如图8-60所示。(www.daowen.com)

③图库使用：在工具箱或菜单栏中选择打开图库，图库如图7-35所示，图库中提供了诸如按钮、泵、指示灯、传感器、管道、阀门、反应器等工业生产过程常见的设备图形，借助图库管理器可以快速完成人机界面组态。

具体步骤：在图库中单击某一类选项，在对应图形库中双击具体选中的图形，图库自动关闭，并进入组态画面，此时单击鼠标，即可在画面中放置选中的图形。

例如，单击图库，选中按钮类图形，双击任一按钮图形，自动进入组态画面，在画面适当位置单击鼠标左键，即可完成按钮图形的绘制，可用同样的方法绘制指示灯图形、游标图形和仪表图形，如图8-61所示。

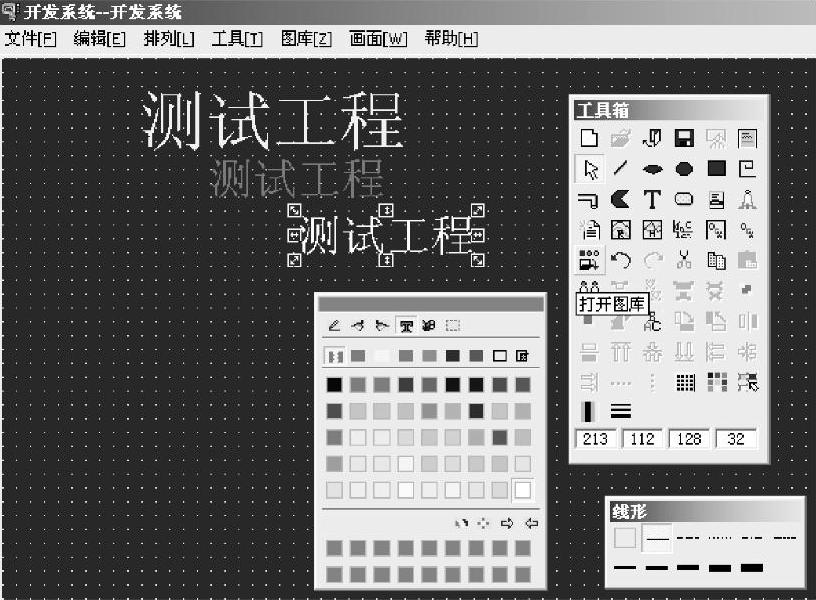

图8-60 文本输入画面

图8-61 图库图形应用事例

④人机界面运行分析：单击工具栏的【运行】快捷键，进入运行系统，观察静态画面效果。

⑤退出运行状态：选择菜单画面/退出，即可退出运行环境，返回组态开发环境。

4）人机画面动画效果组态设计。各种图形的动画效果可通过变量的连接来构造，本示例通过按钮操作指示灯、游标操作仪表显示来说明开关量、模拟量变化引起的可视化动画效果。

①按钮操作指示灯闪烁：将按钮和指示灯分别连接到变量OUPUT0，选择相关属性设置，如图8-62、图8-63所示。在文件菜单中选择全部存，进入运行系统后观察，切换按钮状态，指示灯颜色会在绿色、红色之间切换，以反映变量OUTPUT0的变化。若设置一个按钮控制INPUT0的置位、复位，则指示灯会出现闪烁现象。

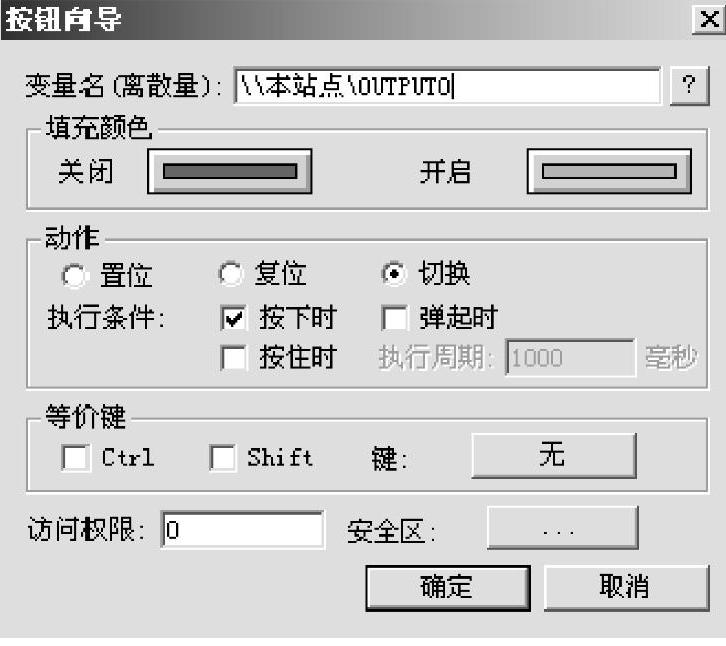

图8-62 按钮动画属性设置对话框

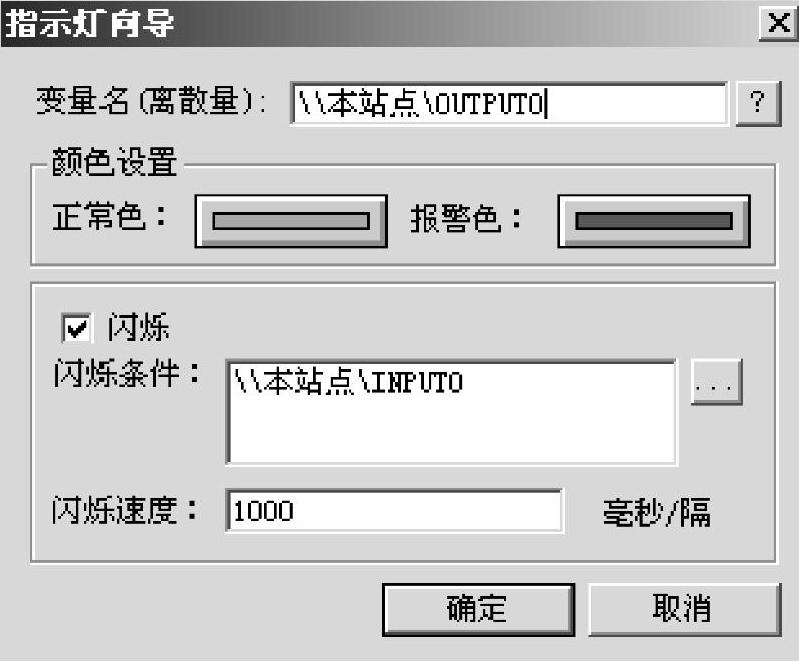

图8-63 指示灯动画属性设置对话框

②模拟量的游标输入与仪表显示：将游标作为模拟量输入、仪表作为模拟量输出显示，分别连接变量AD0，相关属性设置如图8-64“游标”对话框和图8-65“仪表向导”对话框所示。在菜单栏中选择全部存储后，进入运行系统，滑动游标输入，观察仪表是否有同样的数值输出，退出运行系统，在界面中添加一个圆角矩形，并定义向上填充效果，变量连接AD0，选择文件全部存储，进入运行系统，滑动游标改变AD0的数值，进一步观察动画效果。

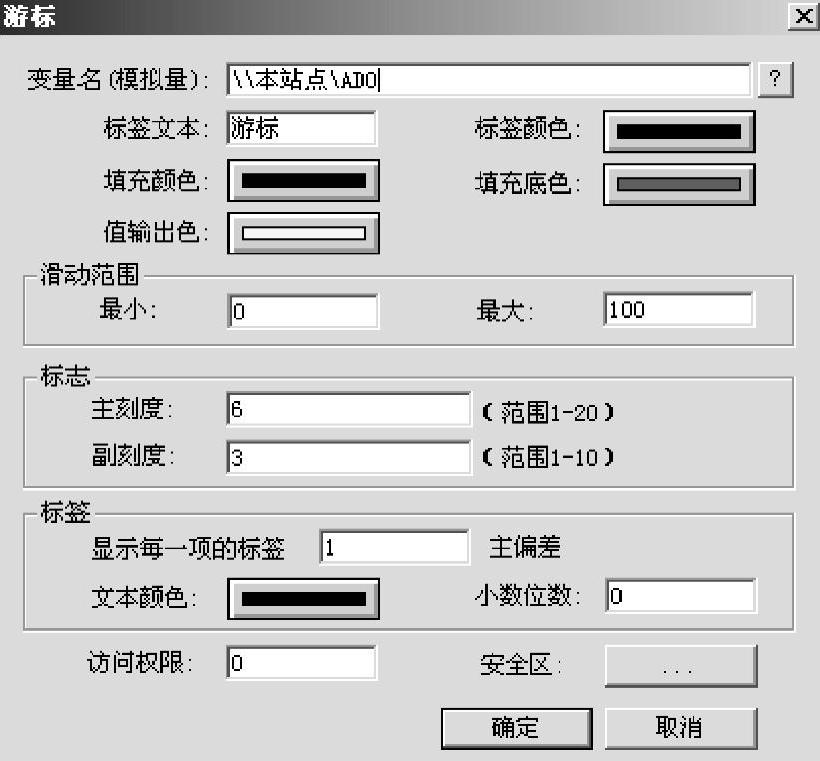

图8-64 “游标”对话框

图8-65 “仪表向导”对话框

图8-66所示为参考人机界面测试运行系统的状态效果，切换操作按钮状态，按钮以及指示灯颜色发生变化，操作置位指示灯闪烁控制，则指示灯开始闪烁。向右滑动游标输入，仪表显示指针与填充动画的红色部分会同时发生变化。

如果相关变量连接的不是内部变量，而是实际外部设备的变量，如PLC的输入/输出、PC采集板卡的输入/输出，则动画效果表征的就是实际工程量的变化。

图8-66 参考实验人机界面

5）其他功能应用设置：参照本书第7章相关内容练习组态王的其他基本功能应用。

5.思考题

1）组态王的基本组成包括哪些？各自功能如何？

2）动画连接包括多少种设置？实验中运用了哪几种？

3）组态设计中，按钮与指示灯有什么区别？

4）如何切换不同的界面？

5）完成一个工程文件的组态要经历哪些基本步骤？

6.实验报告要求

1）画出组态王软件基本组成结构关系图。

2）组态王基本应用小结，回答思考题中的主要问题。

3）实验中发现的问题及建议。
