1.实验目的与要求

1）掌握变频器多段速的设置。

2）掌握变频器多段速的接线，完成对电动机的多段速控制。

2.实验内容

1）主电路接线如图8-23所示。

2）控制端子接线如图8-29所示。

3）实验内容包括：

①按照实验电路图要求，完成线路连接。

②通过参数设置，实现用控制端子完成对三相异步电动机三段转速的起动、运行、停止等操作。

3.实验装置与仪器

1）KJ 229-3变频控制器实验箱1个

2）三相异步电动机1台

3）连接导线1套

4.实验方法与步骤(www.daowen.com)

1）按主电路图连接实验线路，其中“L”、“N”端接AC 220V作为电源输入，“U”、“V”、“W”作为变频器三相AC 220V输出，分别与电动机实验台上相应插孔连接，“PE”端与电动机实验台上的接地端相连。电路连接好后须经教师检查方可接通电源。

2）将“P 01”参数改为“01”，用控制端子来控制电动机的起动和停止，同时用控制端子来控制电动机的转速（三段频率分别为20Hz、30Hz、40Hz）。

3）分别设置三段频率。在“P 17”、“P 18”、“P 19”中，其内容分别设置为20Hz、30Hz、40Hz。

4）参照控制端子接线图，S0闭合，电动机运行，S0断开，电动机停止。S1闭合，电动机运行在第一段频率（20Hz）上。S1断开、S2闭合，电动机运行在第二段频率（30Hz）上。S1、S2闭合，电动机运行在第三段频率（40Hz）上。

5）将S1、S2组合状态与每段速度（频率）的对应关系及数据填入表8-2中。

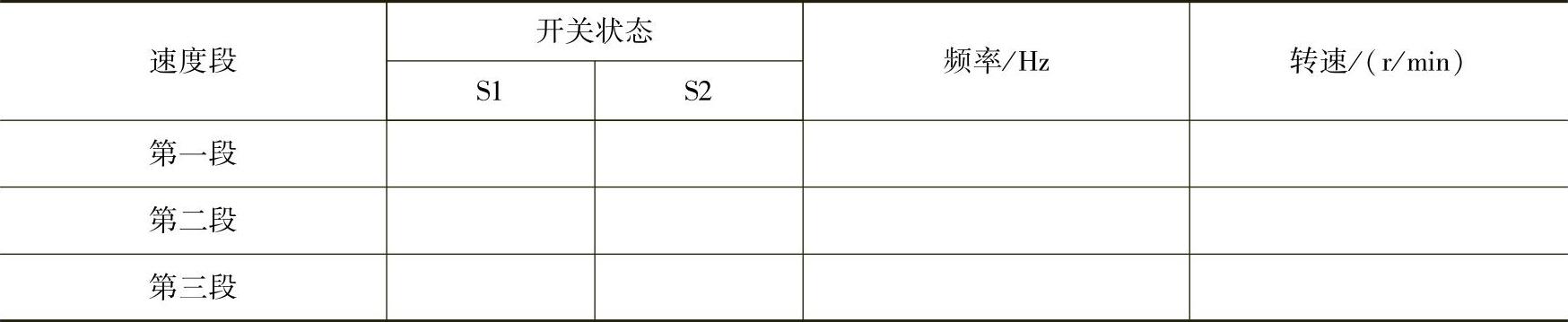

表8-2 开关状态与多段速

6）按STOP键，停止电动机运行。

5.思考题

变频器控制端子多段速操作的意义及用途。

6.实验报告要求

1）写出变频器多段速的设置方法。

2）写出用控制端子来控制电动机的转速时，可控制几段转速。分别写出对应S1、S2的状态。
