变频器面板操作实验:数字操作器使用技巧

1.实验目的与要求

1)仔细阅读第4章中LC-M2E数字操作器按键的说明,了解变频器数字操作器的操作方法和显示。

2)熟练掌握变频器的面板操作。

2.实验内容

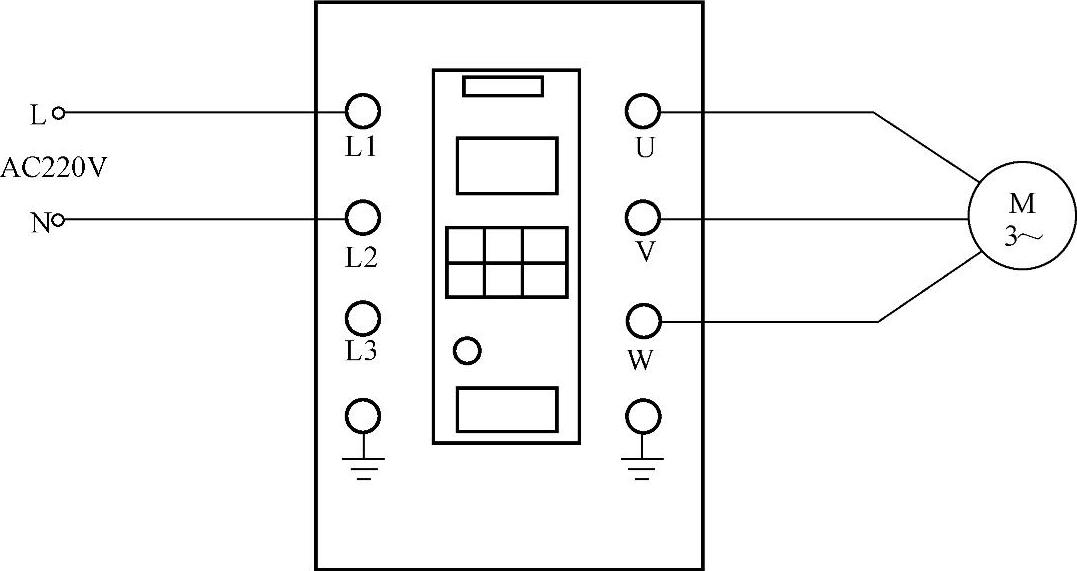

1)实验用主电路接线如图8-23所示。


图8-23 主电路接线

2)按LC-M2E数字操作器按键的说明进行按键操作。

3)熟悉LED指示说明和表8-1功能显示项目。

4)根据对LC-M2E数字操作器的操作,与显示结果对应。

3.实验装置与仪器

1)三相异步电动机 1台

2)变频控制器实验箱 1台

3)连接导线 1套

4.实验方法与步骤

(1)显示信息的操作(见图8-24)

(2)参数设定的操作(见图8-25)

(3)频率设定的操作(见图8-26)

(4)运转的操作(见图8-27)

(5)异常故障的复位(见图8-28)

(6)功能显示项目说明(见表8-1)

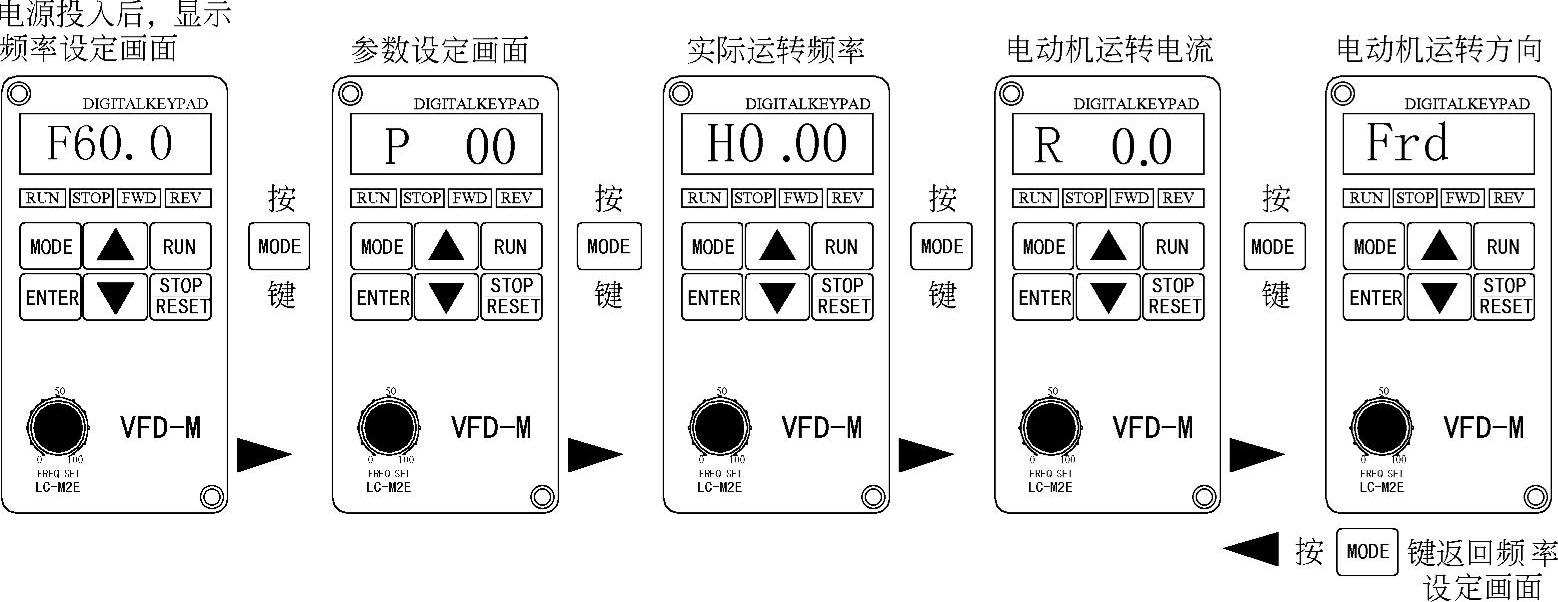

图8-24 显示信息的操作

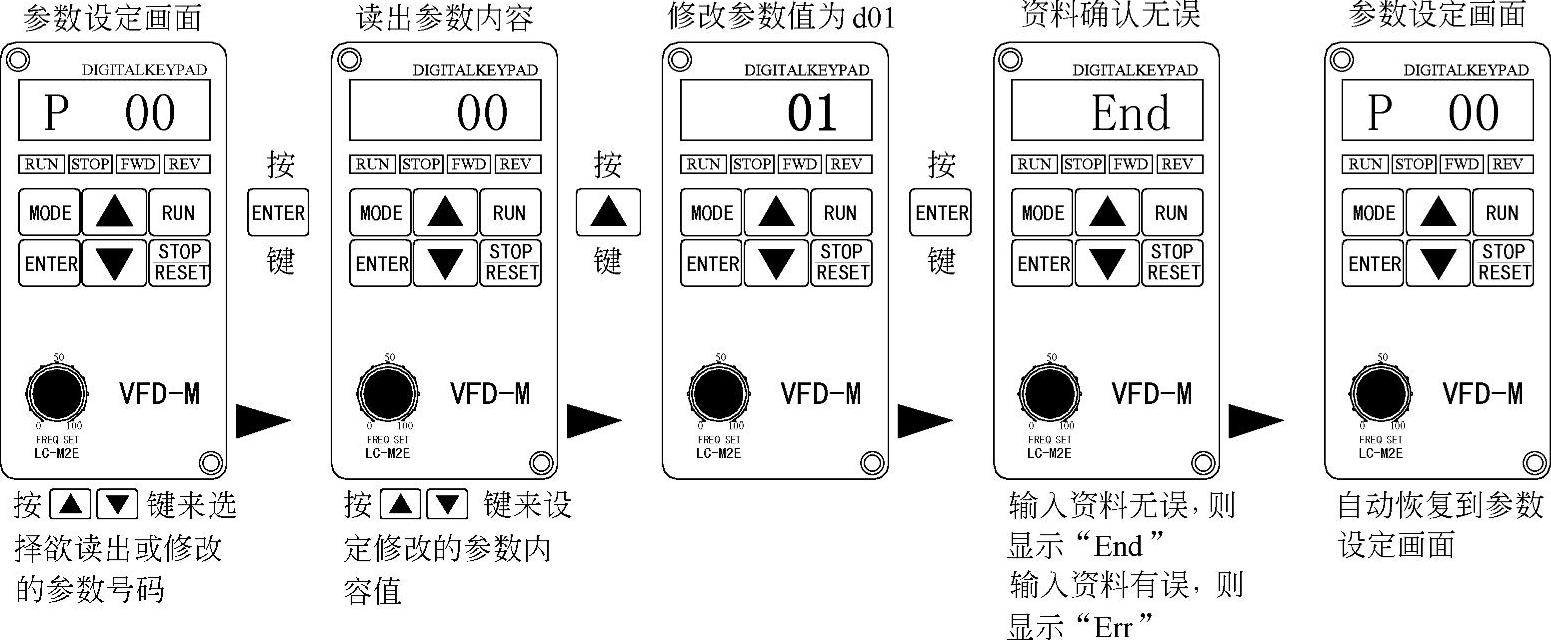

图8-25 参数设定的操作

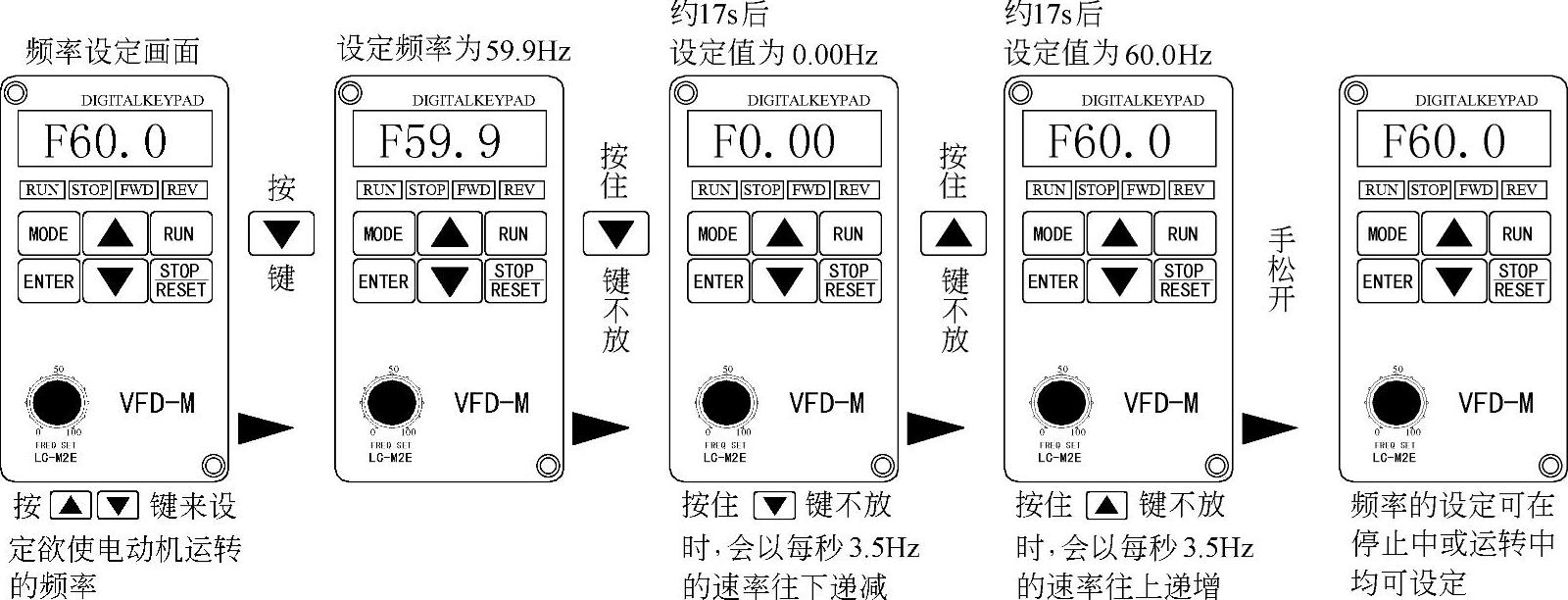

图8-26 频率设定的操作

注:若要以数字操作器设定频率,则参数P00需设为00。

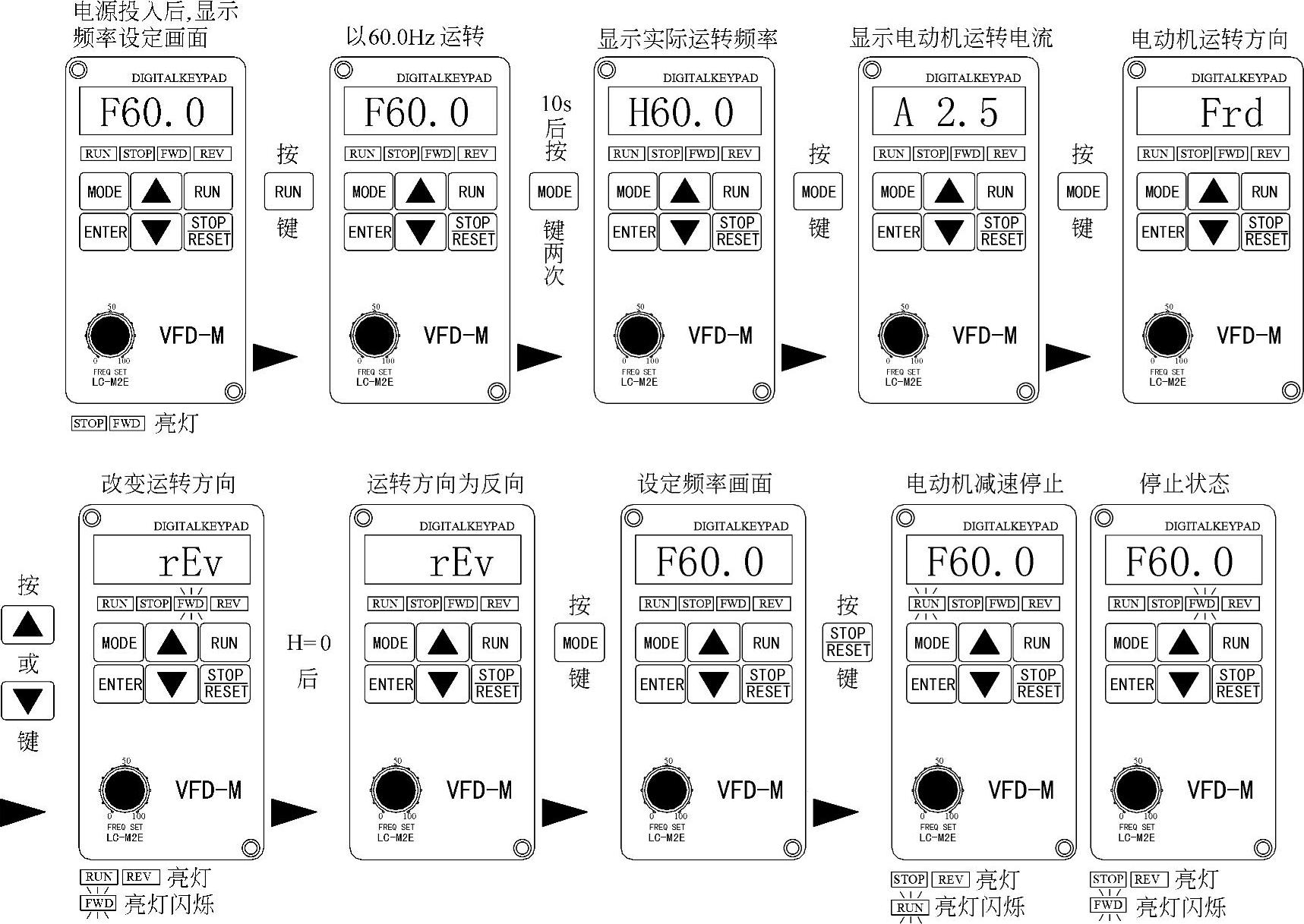

图8-27 运转的操作


图8-28 异常故障的复位

5.思考题

1)频率设定的操作与运转操作的区别。

2)电动机的转速与什么参数有关?电动机的方向与什么参数有关?

6.实验报告要求

1)写出实验内容及步骤。

2)写出通过数字操作器的操作,显示出不同值的结果。

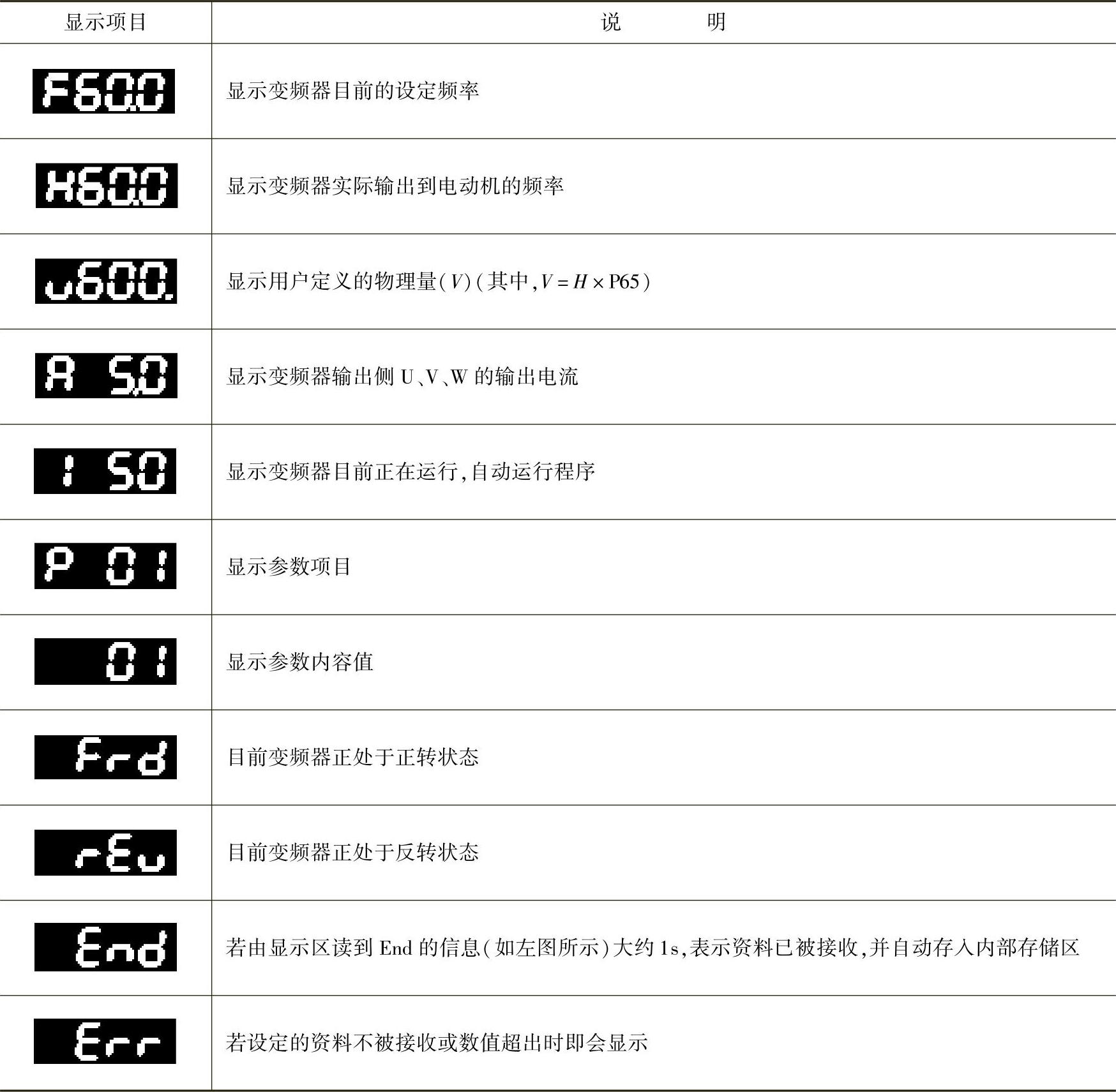

表8-1 功能显示

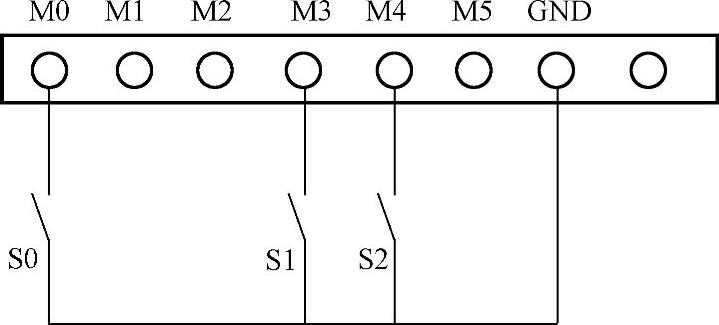

图8-29 控制端子接线
