1.实验系统支持多种控制技术的选用

实验系统提供多种控制模式或技术方法构造自动控制技术实验系统。控制技术或模式基本反映了当今自动控制技术的应用水平。

2.常规电器与智能电器原理与应用控制部分

该部分组成如图8-2所示。实验系统可提供多个常规控制电器实验组件、LOGO！智能控制器实验组件。根据配置可完成常用控制电器，如按钮、时间继电器、热继电器、电流继电器、电压继电器、行程开关、接近开关、中间继电器、接触器以及LOGO！智能控制器等的应用技术实验。

3.变频器应用控制技术部分

变频器应用控制技术部分基本组成如图8-3所示。系统配备变频器控制模板、三相交流电动机，该部分与常规电器、智能控制器配合，可完成变频器的面板控制、变频器的远动分段控制等实验。

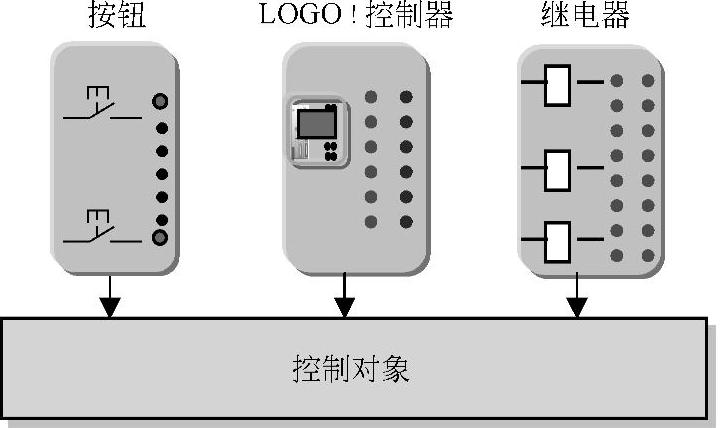

图8-2 常规电器与智能电器实验系统示意图

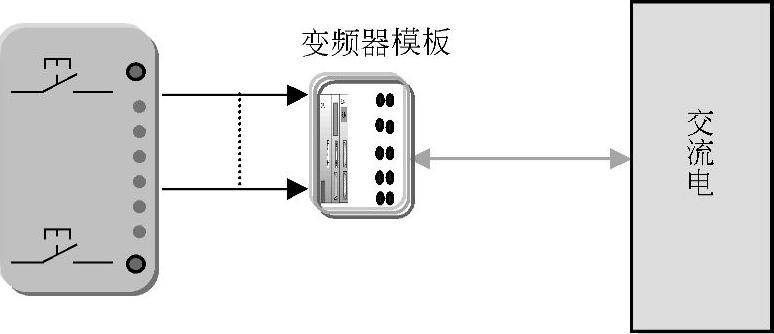

图8-3 变频器实验系统示意图

4.典型工业控制模板系列（选配10种模板）

实验系统可提供电动机控制实验、抢答器实验、交通灯自控与手控实验、水塔水位自动控制实验、自动成型机实验、自控轧钢机实验、多种液体自动混合实验、自动送料装车系统实验、邮件分拣机实验、电梯控制实验、断路器操作机构实验、多级供电线路继电保护、供电桥式主接线运行模式等实验模板。该部分作为系统控制器的控制对象，特殊的设计可使该模板既能满足PLC，又可满足基于PC总线的控制要求。

5.可编程序控制器部分

可编程序控制器部分基本组成如图8-4所示。配备可编程序控制器控制实验组件，与典型工业控制模板系列（控制对象）、变频器控制模板、三相交流电动机、常规电器与智能控制电器配合，可完成可编程序控制器编程技术实验及综合应用技术实验等。(www.daowen.com)

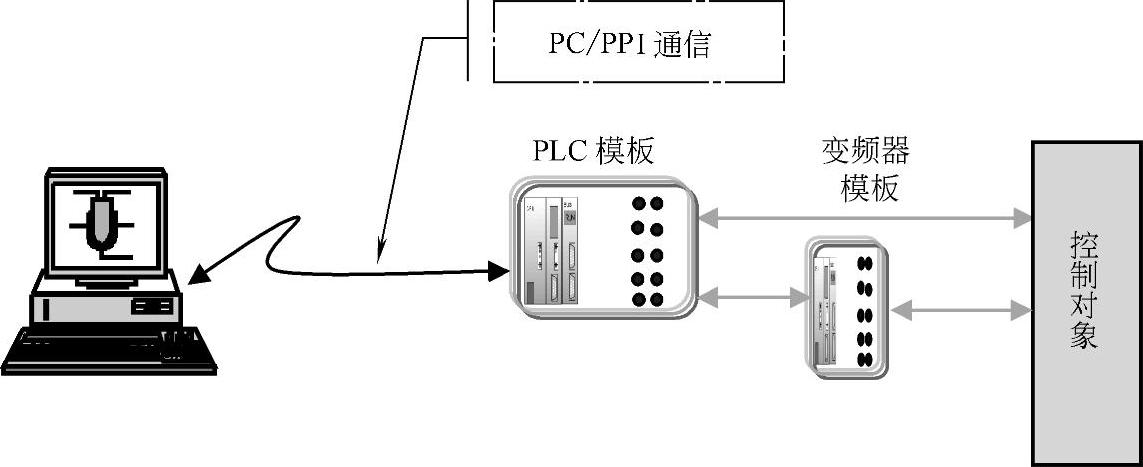

图8-4 可编程序控制器实验系统基本组成

6.人机界面（组态软件）技术部分

人机界面（组态软件）技术实验部分组成示意图如图8-5所示。系统配置计算机、触摸屏和相关软件，可完成可视化控制技术的基础性实验（图示计算机、触摸屏部分）；配合PLC可构成上下位机控制（图示计算机、触摸屏与PLC部分）。

7.PC总线技术实验部分

PC总线技术实验部分组成示意图如图8-6所示。系统配置计算机主机、PC总线板卡以及人机界面软件（组态软件），与典型工业控制模板系列（控制对象）、变频器控制模板、三相交流电动机、常规电器与智能控制电器配合，可完成基于PC控制技术实验及部分综合性应用技术实验等。

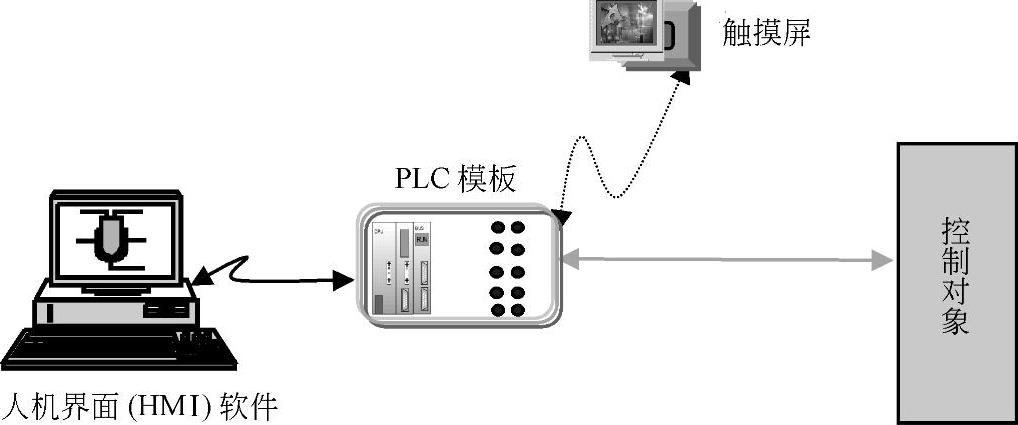

图8-5 人机界面技术实验系统基本组成

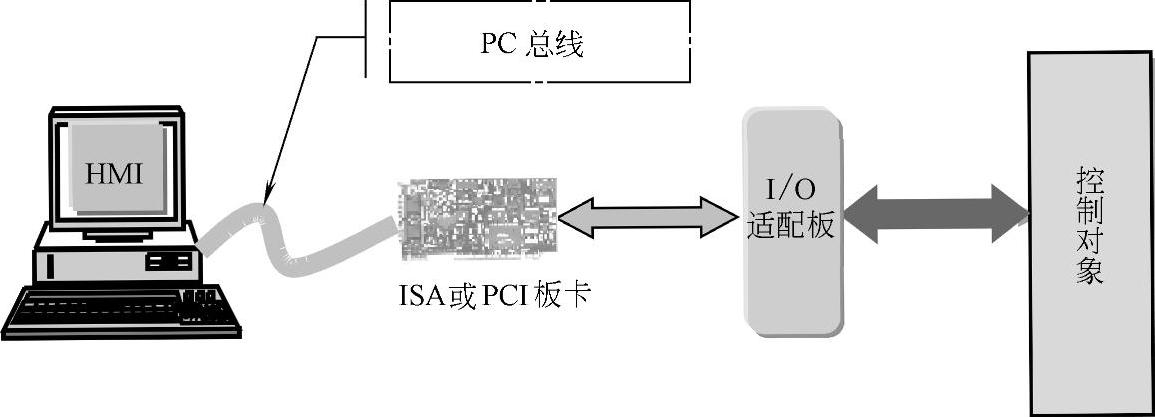

图8-6 PC总线技术实验系统组成

8.适配模板系列及连接导线产品

提供多种控制技术与电器、控制技术与控制对象间的适配模板，以供搭接应用实验系统。导线产品采用安全插头，以确保实验系统安全可靠。
