组态软件自20世纪80年代初期诞生至今，已有近30年的发展历史。80年代的组态软件大都运行在DOS环境下，图形界面的功能不是很强。90年代，随着微软公司的Windows3.0风靡全球，以Wonderware公司的InTouch为代表的人机界面软件开创了Windows下运行工控软件的先河，适合了用户的需求，使该公司迅速在不长的时间内成为全球最大的独立组态软件厂商，而在80年代，靠DOS版组态软件起家，后又向OS/2移植的公司基本上都逐渐没落了。

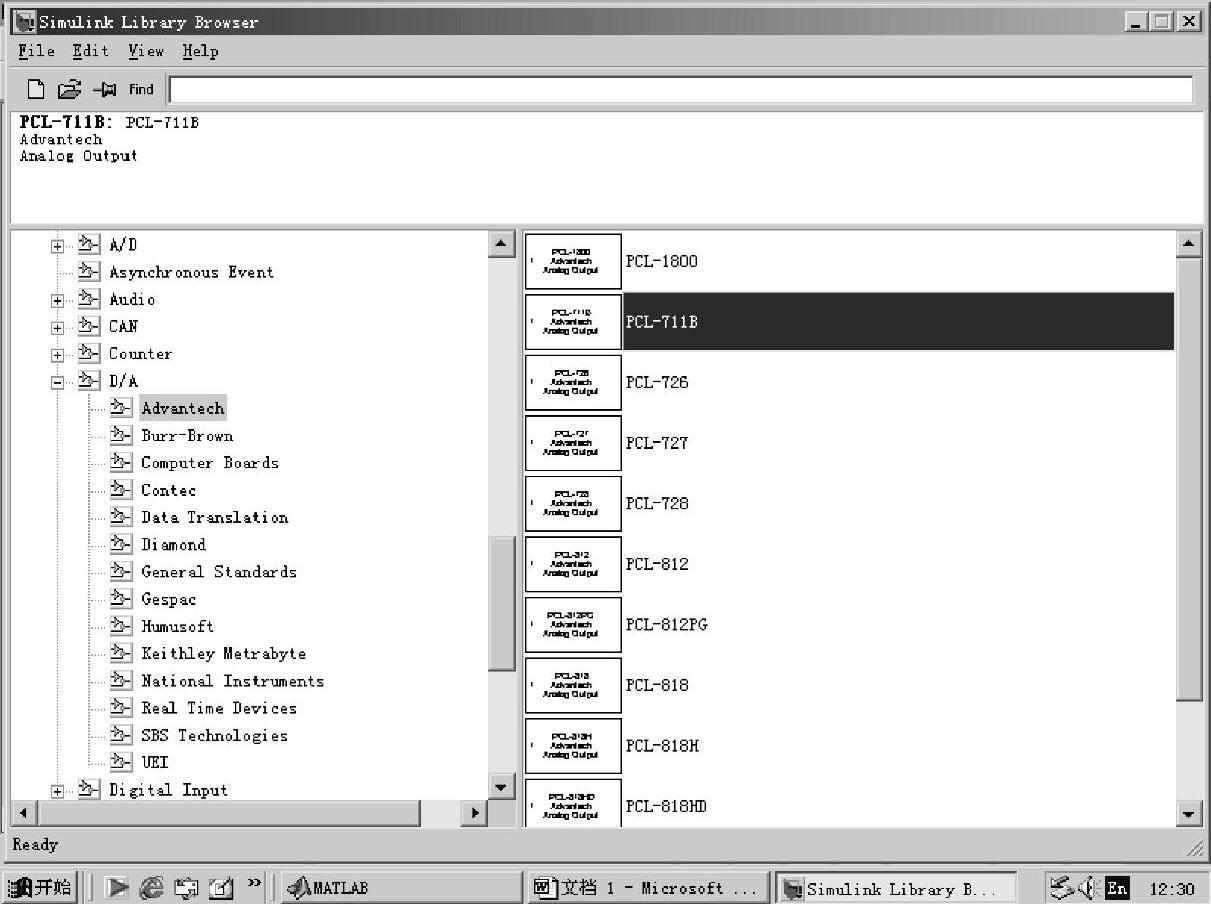

图6-89 D/A设备中选择研华PCL-711B

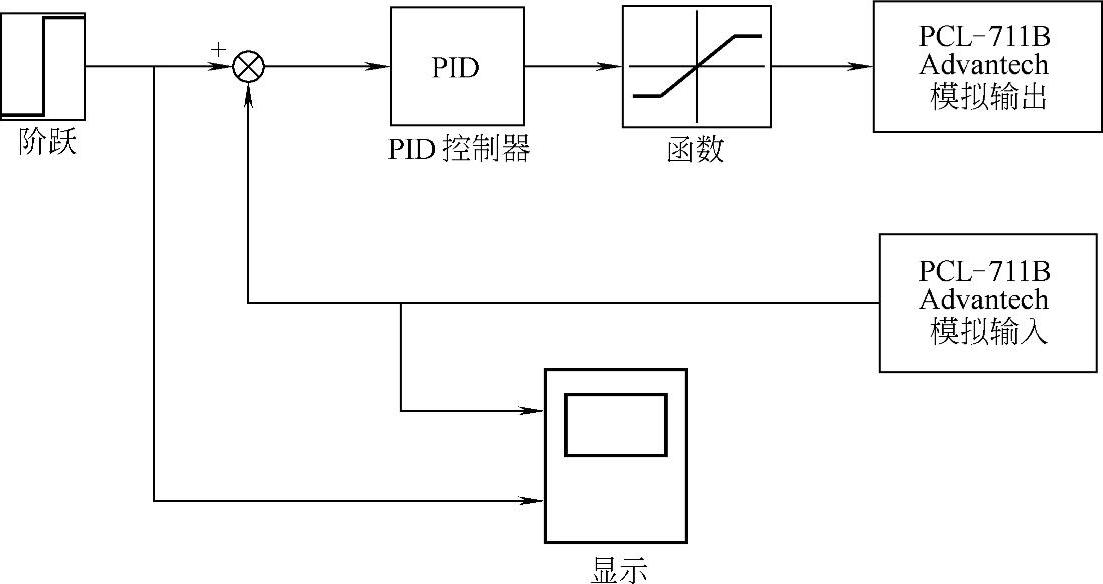

图6-90 构建半实物仿真系统

首先，组态软件主要包括人机接口（HMI）软件，如InTouch、iFix、组态王等；基于PC的控制软件，统称软PLC或软逻辑，如亚控公司的KingACT以及即将推出的组态王嵌入版、西门子公司的WinAC等；生产执行管理软件，许多专家也将这一类软件归为MES（Manufacturing Execution System，生产执行系统），如Intellution公司的iBatch、Wonderware公司的InTrack等。另外，与通用办公自动化软件相比，组态软件还应包括相应的服务。

其次，组态软件应具备如下功能及特征：工业过程动态可视化，数据采集和管理，过程监控报警，报表功能，为其他企业级程序提供数据，简单的回路调节，批次处理，统计过程控制（SPC），质量控制，符合IEC61131.3标准。(www.daowen.com)

组态软件是一种控制系统开发工具，用户可根据应用对象及控制任务的要求，利用组态软件提供的工具，以“搭积木”的方式灵活配置、组合各功能模块，构成用户应用软件。组态软件的设计思想是面向对象的，模拟控制工程师们在进行过程控制时的思路，围绕被控对象及控制系统的要求构造“对象”，从而生成适用于不同应用系统的用户程序。组态软件具有通用性强、灵活性好和良好的在线性（即运行情况下可修改参数）等特点。

好的软件，其界面美观，操作方便。Windows的图形化用户界面赢得越来越多人的青睐，采用Microsoft公司的Visual Basic编程，其强大的图形界面功能、可视化编程及方便的代码维护等特点，可以使程序员采用一种事件驱动的结构化编程方法编制具有Windows各种优良性能的程序，特别是ActiveX控件。用户可以在ActiveX控件中定义事物逻辑，并隐藏实现的细节，通过将公共代码编译到ActiveX控件，可以共享公共代码而不必提供源代码，同时可以构造各种ActiveX控件实现软件的各种功能，最大限度地降低编程时的工作量。

在组态软件中，采用ActiveX控件，可以提高软件重用性，对于不同的工业流程图，只要对应地开发其ActiveX控件，并在组态软件中引用即可。

对较复杂的图形，生成VB有两种方法：使用Picture控件和ActiveX控件。使用Picture控件方法时，软件必须先提供设计好的常用图形，如反应罐、阀门、管道、电动机等。这些图形是在Autocad中构造出来的，直接存为Bmp图形格式，在Picture控件中，调用这些位图，可以通过在VB中调用一系列应用程序接口（AppLication Programming Interface，API）函数解决。这种方法只能针对专门的工业流程图，但编程简单。如果要使软件具有通用性，则可以用ActiveX控件，将常用图形构造成ActiveX控件。

用VB作为开发组态软件的语言，也有不足之处，它没有提供直接的I/O操作功能，但可以利用ActiveX控件实现其功能的扩展。用VC＋＋编写硬件接口驱动程序，并封装在ActiveX控件中，在VB中可以使用。目前，国内组态软件厂商主要以VB开发其产品，VB编程相对容易一些，但其实时性稍差。而国外组态软件的开发工具以C＋＋为主，其功能强大，与硬件接口方便，相应编程较困难，但其实时性好。具体的组态软件内容介绍见第7章。
