1.概述

研华公司PCI-1711是一款功能强大的低成本多功能PCI总线数据采集卡，PCI-1711有2路模拟量输出通道。

（1）即插即用功能PCI-1711完全符合PCI规格Rev2.1标准，支持即插即用。在安装插卡时，用户不需要设置任何跳线和DIP拨码开关，所有与总线相关的配置，比如基地址、中断等，均由即插即用功能完成。

（2）灵活的输入类型和范围设定PCI-1711有一个自动通道/增益扫描电路。在采样时，这个电路可以完成对多路选通开关的控制，可根据每个通道不同的输入电压类型来进行相应的输入范围设定。所选择的增益值将存储在SRAM中。这种设计保证了为达到高性能数据采集所需的多通道和高速采样（可达100KB/s）。

（3）卡上FIFO（先入先出）存储器PCI-1711卡上提供了FIFO（先入先出）存储器，可储存1KB A-D采样值。用户可以启用或禁用FIFO缓冲器中断请求功能。当启用FIFO中断请求功能时，用户可以进一步指定中断请求发生在1个采样产生时，还是在FIFO半满时，这种特性提供了连续高速的数据传输及Windows下更可靠的性能。

（4）卡上可编程计数器PCI-1711有1个可编程计数器，可用于A-D转换时的定时触发。计数器为82C54兼容的芯片，它包含了3个16位的10MHz时钟的计数器。其中有1个计数器作为事件计数器，用来对输入通道的事件进行计数，另外2个计数器级联成1个32位定时器，用于A-D转换时的定时触发。

（5）16路数字量输入和16路数字量输出PCI-1711提供16路数字量输入和16路数字量输出，可以根据自己的需要来灵活应用。

2.特点

1）16路单端模拟量输入；

2）12位A-D转换器，采样速率可达100kHz；

3）每个输入通道的增益可编程；

4）自动通道/增益扫描；

5）卡上1KB采样FIFO缓冲器；

6）2路12位模拟量输出；

7）16路数字量输入及16路数字量输出；

8）可编程触发器/定时器。

3.安装

（1）初始检查 包括一块PCI1711/1711L PCI总线的多功能数据采集卡、一本使用手册和一个内含板卡驱动的光盘。

（2）软件的安装 安装Device Manager和32bit DLL驱动，安装过程与PCL-711b相同。

（3）硬件的安装

1）关掉计算机，将板卡插入到计算机的PCI插槽中。

2）检查板卡是否安装正确，可以通过右击“我的电脑”，单击“属性”选项卡，弹出“系统属性”框；选中“硬件”页面，单击“设备管理器”，将弹出图6-52所示的画面，从图中可以看到板卡已经成功安装。

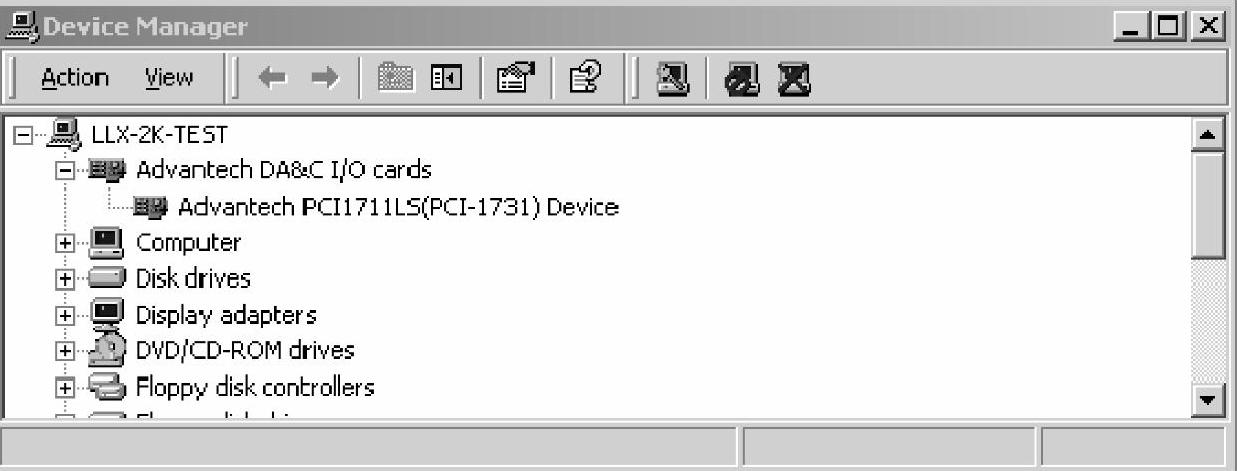

图6-52 由设备管理器查看硬件画面

3）单击开始菜单/程序/Advantech Device Driver V2.1/Advantech Device Manager命令，打开Advantech Device Manager，如图6-53所示。

当计算机上已经安装好某个产品的驱动程序后，在它前面没有红色叉号时，说明驱动程序已经安装成功。不同的是PCI总线的板卡插好后，计算机操作系统会自动识别，Device Manager在Installed Devices栏中My Computer下也会自动显示出所插入的器件，这一点和ISA总线的板卡不同。单击【Setup】按钮，弹出如图6-54所示的画面。

在图6-54中，可以选择两个D-A转换输出通道用的基准电压来自外部还是内部提供，也可设置基准电压的大小。设置好后，单击【OK】按钮即可。到此，PCI-1711/1711L数据采集卡的软件和硬件已经安装完毕，可进行板卡测试。

图6-53 显示所装PCI-1711板卡

4.测试

在图6-53的界面中，单击【Test】按钮，弹出图6-55所示的模拟量输入功能测试对话框。

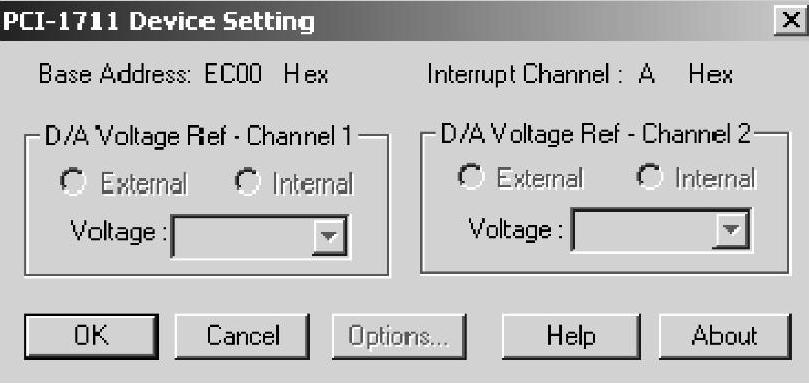

图6-54 基地址和中断设置画面

(www.daowen.com)

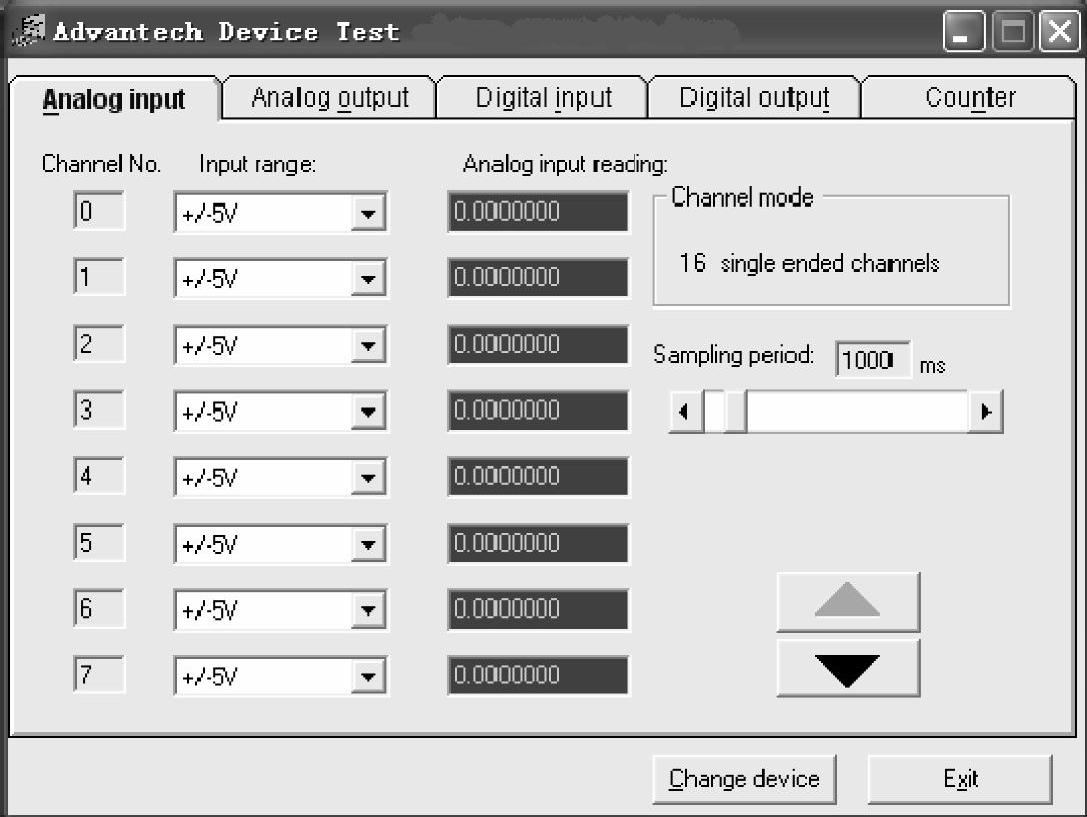

图6-55 模拟量输入功能测试对话框

（1）模拟量输入功能测试 测试时，可用PCL-10168（两端针型接口的68芯SCSI-II电缆），将PCI-1711与ADAM-3968（可用DIN导轨安装的68芯SCSI-II接线端子板）连接，这样PCL-10168的68个针脚和ADAM-3968的68个接线端子相接，可通过将输入信号连接到接线端子来测试PCI-1711引脚。

模拟量输入功能测试方法与PCL-711B相同，这里不再赘述。

（2）模拟量输出功能测试 在测试界面中，单击“Analog output”（模拟量输出）选项卡，弹出模拟量输出功能测试对话框，如图6-56所示。

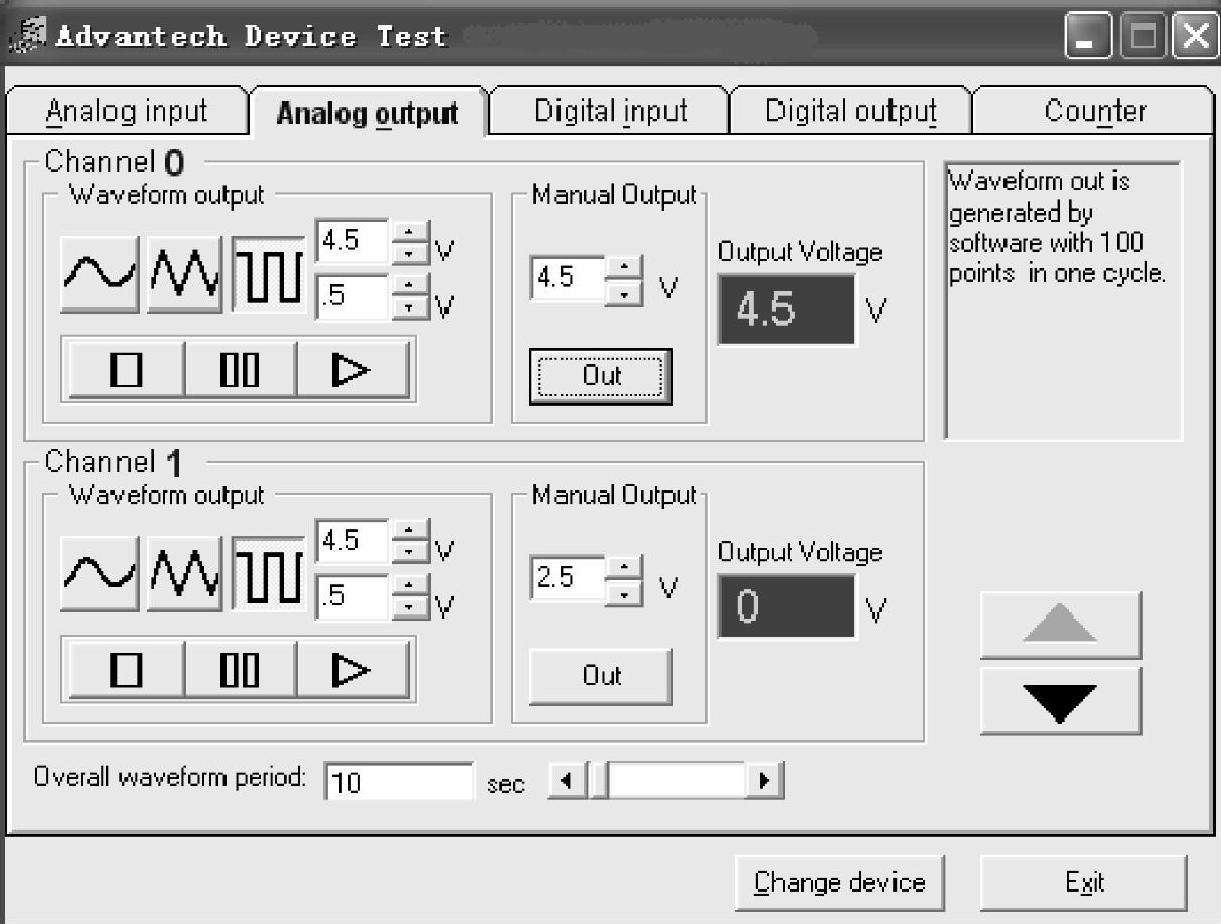

图6-56 模拟量输出功能测试对话框

两个模拟量输出通道可以通过软件设置，选择输出正弦波、三角波、方波，也可以设置输出波频率及输出电压幅值。若要使通道0输出4.5V电压，在“Manual Output”中设置输出值为4.5V，单击【Out】按钮，即可在引脚AO0_OUT与AO_GND之间输出4.5V电压，这个值可用万用表测得。

（3）数字量输入功能测试 在测试界面中，单击“Digital input”（数字量输入）选项卡，弹出数字量输入功能测试对话框，如图6-57所示。

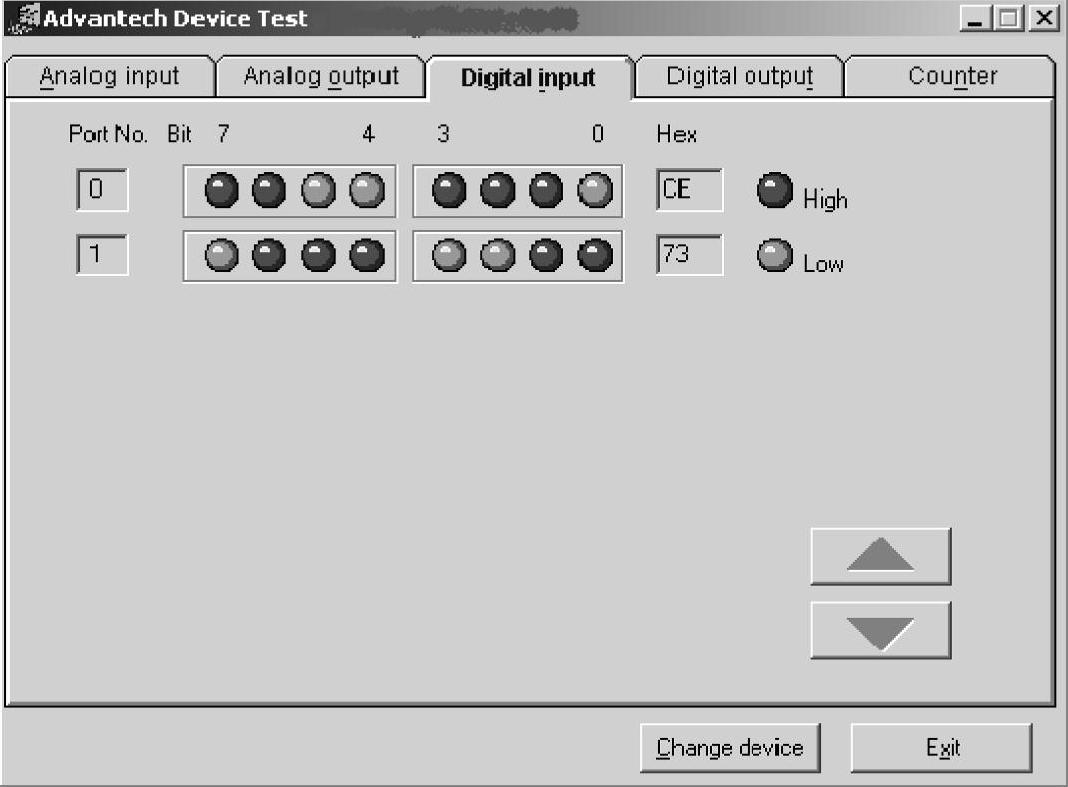

图6-57 数字量输入功能测试对话框

可以方便地通过数字量输入通道指示灯的颜色，得到相应数字量输入通道输入的是低电平还是高电平（红色为高电平，绿色为低电平）。若将与通道0对应的引脚DI 0与数字地DGND短接，则与通道0对应的状态指示灯（Bit0）变绿色，在DI0与数字地之间接入＋5V电压，则指示灯变红色。

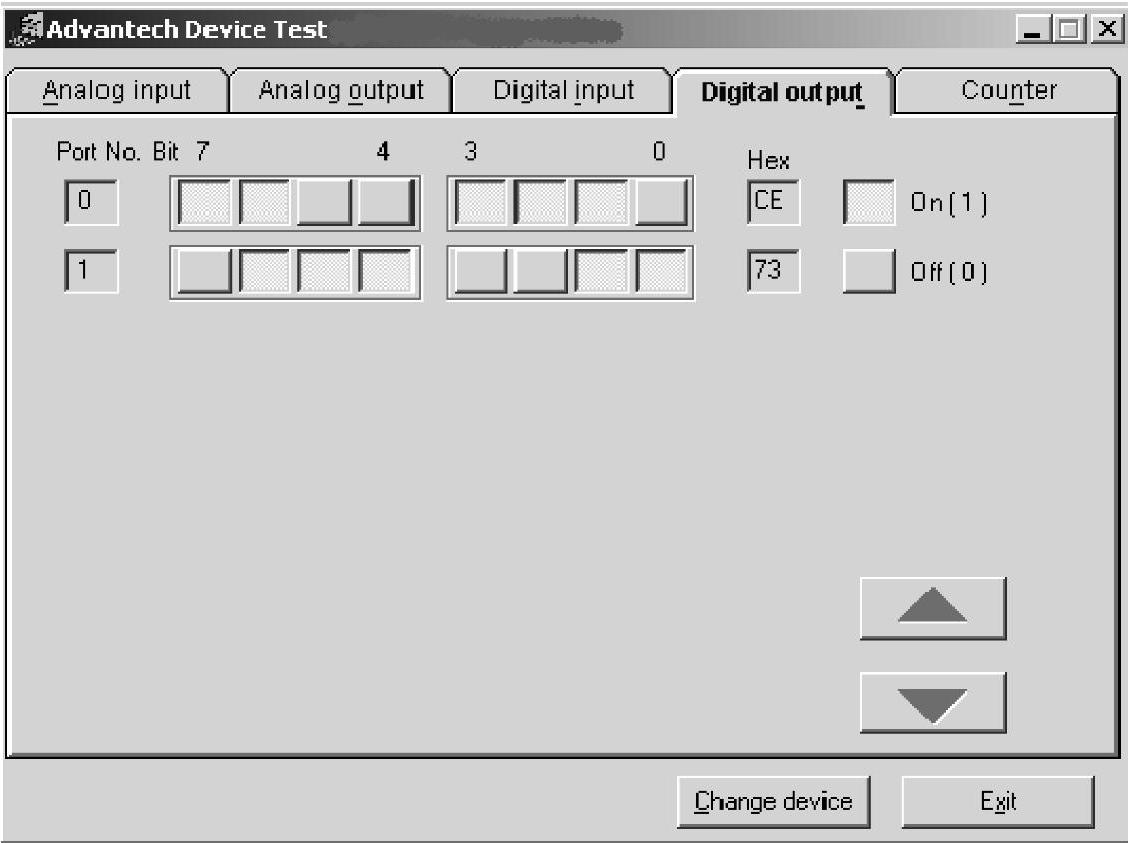

（4）数字量输出功能测试 在测试界面中，单击“Digtal output”（数字量输出）选项卡，弹出数字量输出功能测试对话框，如图6-58所示。

图6-58 数字量输出功能测试对话框

可以通过按动画面中的方框，方便地将相对应的输出通道设为高电平输出或低电平输出，高电平为5V，低电平为0V。用电压表测试相应引脚，可以测到这个电压。例如，图6-58中，低8位输出CE，高8位输出73（十六进制）。

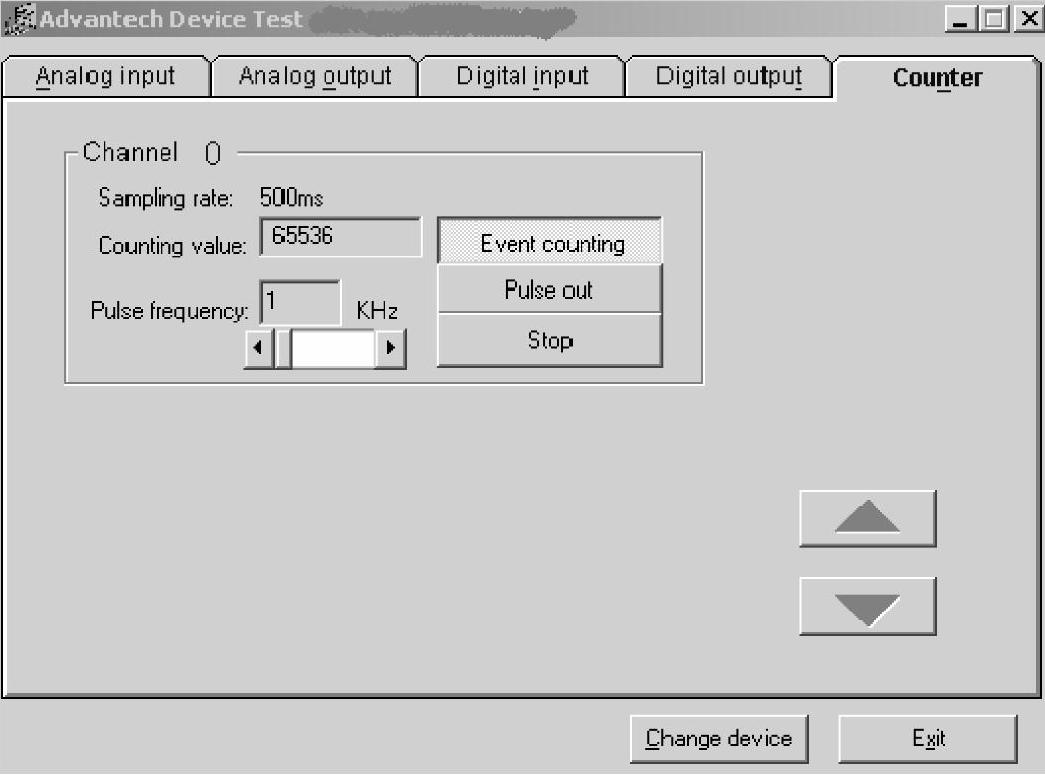

（5）计数器功能测试 单击“Counter”（计数器）选项卡，弹出计数器功能测试对话框，如图6-59所示。

可以选择Event counting（事件计数）或者Pulse out（脉冲输出）两种功能，选择事件计数时，将信号发生器接到引脚CNT0CLK，当CNT0GATE悬空或接＋5V时，事件计数器将开始计数。若在引脚CNT0CLK接100Hz方波信号，计数器将累加方波信号的频率。如果选择脉冲输出，引脚CNT0OUT将输出频率信号，输出信号的频率可以设置。

5.信号连接

（1）引脚图 引脚排列如图6-60所示。

（2）模拟量输入连接 在数据采集应用中，模拟量输入基本上都是电压信号输入，为了达到准确测量，并防止损坏应用系统，正确的信号连接是非常重要的。模拟量输入连接如图6-61所示。

（3）模拟量输出连接PCI-1711有两个D-A转换通道，（DA0OUT、DA1OUT），可使用内部提供的－5V/－10V的基准电压产生0～＋5/＋10的模拟量输出，也可使用外部基准电压DA0REF、DA1REF，外部基准电压范围是－10V/＋10V，比如外部参考电压是－7V，则输出0V～＋7V电压。模拟量输出连接如图6-62所示。

6.触发源连接

（1）内部触发源连接PCI-1711带有一个82C54或与其兼容的定时器/计数器芯片，它有三个16位连在10MHz时钟源的计数器。Counter 0作为事件计数器或脉冲发生器，可用于对输入通道的事件进行计数。另外两个Counter1、Counter2级联在一起，用作脉冲触发的32位定时器。从PACER-OUT输出一个上升沿触发一次A-D转换，同时也可以用它作为别的同步信号。

（2）外部触发源连接PCI-1711也支持外部触发源触发A-D转换，当＋5V连接到TRG-GATE时，就允许外部触发，当EXT-TRG有一个上升沿时，触发一次A-D转换，当TRG-GATE连接到DGND时，不允许外部触发。

图6-59 计数器功能测试对话框

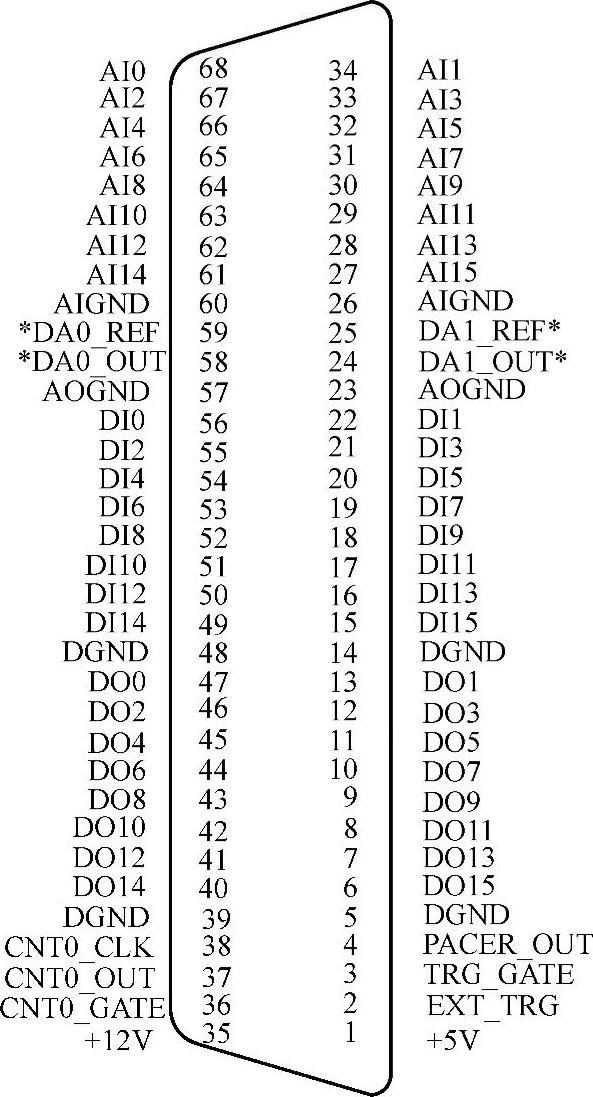

图6-60 引脚排列

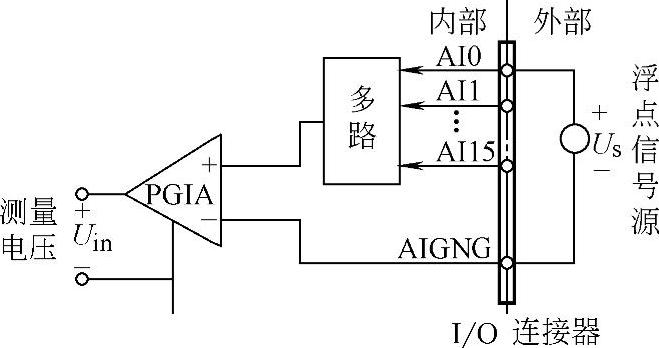

图6-61 模拟量输入连接

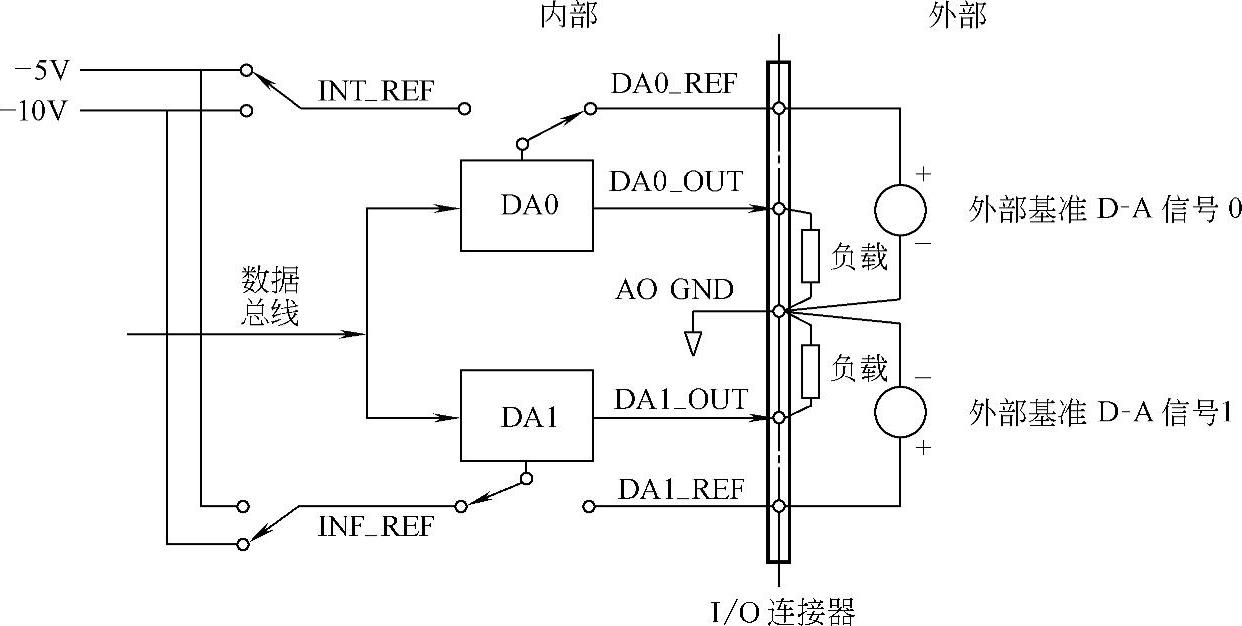

图6-62 模拟量输出连接
