由于大功率变流装置的广泛应用,使电网的谐波含量逐渐增加。为了使电网能符合绿色电能的要求,需采用合理的方法分析电网的谐波情况,然后采取必要的措施来减少谐波含量。采用工控机平台、PCI-1712高速数据采集板卡和PCL-836定时/计数板卡构成可移动电网谐波分析仪。对其测试原理、系统硬件和软件系统框架简介如下:

1.测试原理

电力系统中电参数的定义,一般是在正弦条件下得到的,可以在时域或频域中定义;由于电网中存在谐波,使电网成为非正弦信号,此时电力系统中电参数的定义一般在频域中定义。要得到有用的功率形式,必须有相应的测量算法,避免处理时间过长而影响其实时性。用微机板卡测量交流信号,要求对电压和电流信号进行同步采样,系统需要对电网频率进行软件跟踪,利用采样值估算周期,然后根据估算周期调整采样周期。目前,谐波测量常采用快速傅里叶变换(FFT)方法。

2.测试系统硬件的选用

选用PCI-1712高速数据采集板卡,满足高速A-D采样的要求;选用PCL-836计数/定时板卡,定时检测电网的频率,以动态确定采样周期。电网谐波分析仪硬件架构如图6-9所示。

3.软件系统框架

软件系统框架如图6-10所示。(www.daowen.com)


图6-9 电网谐波分析仪硬件架构

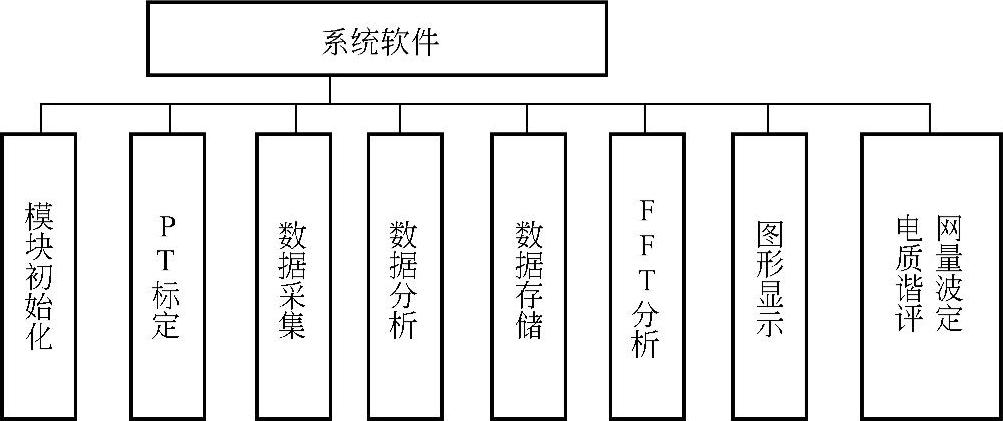

图6-10 整个系统的软件模块

PT—电压互感器 FFT—快速傅里叶变换
