PLC与MT500触摸屏的应用技术涉及两个方面:一方面是硬件连接;另一方面是软件设置。其中,前者的连接已在前述章节中介绍,这里仅介绍几种常用PLC与MT500触摸屏连接的软件设置。
5.4.4.1 OMRON系列PLC与MT500触摸屏的应用设置
1.OMRON CPM系列PLC与EasyView MT500触摸屏的连接说明
OMRON CPM系列PLC包含CPM1/CPM1A/CPM2A三个系列,其中CPM1/CPM1A系列的CPU上无标准串行通信口,必须配置OMRON CPM1-CIF01(RS-232)通信适配器或者OMRON CPM1-CIF11(RS-422)通信适配器,才能利用Host-Link与触摸屏连接。CPM2A的CPU则带有RS-232串行通信口,可直接与触摸屏连接,也可以配置OMRON CPM1-CIF01(RS-232)通信适配器或者OMRON CPM1-CIF11(RS-422)通信适配器来连接。
EasyBuilder500软件相关参数设置见表5-6,PLC软件设置通信端口的通信协议为Host-Link。
MT500触摸屏可操作OMRON CPM系列PLC的地址范围见表5-7。
表5-6 基于OMRON CPM系列PLC通信的EasyBuilder500软件参数设置
表5-7 MT500触摸屏可操作OMRON CPM系列PLC的地址范围
注:1.D表示十进制;B表示位编码,范围为0~15。
2.表中可操作范围为MT500触摸屏可操作范围,实际可操作PLC的地址范围可能小于或大于此范围。
2.OMRON CQM系列PLC与EasyViewMT500触摸屏的连接说明
OMRON CQM系列PLC包含CQM1/CPM1H两个系列,其中CQM1-CPU11与CQM1H-CPU11上无标准串行通信口,必须配置OMRON CPM1-CIF01(RS-232)通信适配器或者OMRON CPM1-CIF11(RS-422)通信适配器,才能利用Host-Link与触摸屏连接。CQM系列的其他CPU则带有RS-232串行通信口,可直接连接触摸屏,也可以配置OMRON CPM1-CIF01(RS-232)通信适配器或者OMRON CPM1-CIF11(RS-422)通信适配器来连接。其中,CQM1H系列的CPU51/61还支持CQM1H-SCB41串行通信模块。
EasyBuilder500软件相关参数设置见表5-6。PLC软件设置通信端口的通信协议为Host-Link。
MT500触摸屏可操作OMRON CQM系列PLC的地址范围见表5-7。
3.OMRON C200H/HS/ALPHA系列PLC与EasyView MT500触摸屏的连接说明
OMRON C200H系 列PLC包 含C200H、C200HS和C200ALPHA系 列。其 中,C200ALPHA系列包含C200HX/HG/HE等型号。C200H系列都可以通过CPU上的RS-232端口利用Host-Link协议与触摸屏连接,也可以搭配OMRON提供的适用于C200H系列的各种Host-Link通信模块来连接。
EasyBuilder500软件相关参数设置见表5-6。PLC软件设置通信端口的通信协议为Host-Link。
MT500触摸屏可操作OMRON C200系列PLC的地址范围见表5-7。
5.4.4.2 西门子PLC与MT500触摸屏的应用设置
1.西门子S7-200系列PLC与EasyView MT500触摸屏的连接说明
西门子S7-200系列PLC包含带CPU212/CPU214/CPU21/CPU216/CPU221/CPU222/CPU224/CPU226等PLC,都可以通过CPU上的可编程外部接口(PPI)与EasyView触摸屏连接。其中,CPU226有两个通信接口,都可以用来连接触摸屏,但需要分别设定通信参数。通过CPU直接连接时,需要注意软件中通信参数的设定。
EasyBuilder500软件相关参数设置见表5-8。PLC软件设置PLC地址为2。
MT500触摸屏可操作西门子S7-200系列PLC的地址范围见表5-9。(www.daowen.com)
表5-8 基于S7-200系列PLC通信的EasyBuilder500软件参数设置
表5-9 MT500触摸屏可操作西门子S7-200系列PLC的地址范围
注:D表示十进制,O表示八进制,范围为0~7,注意VW地址起始必须为偶数。如果需要操作双字变量,只需在相应的元件地址属性对话框内选择字数为2即可。
2.西门子S7-300系列PLC与EasyView MT500触摸屏的连接说明
西门子S7-300系列PLC包含带CPU312/CPU313/CPU314/CPU315/CPU316/CPU318等PLC,都可以通过西门子公司提供的HMI通信适配器或者PC通信适配器与EasyView触摸屏连接,目前MT500系列触摸屏尚不支持西门子的CP340与CP341通信模块,与S7-300PLC通信时,必须创建数据块DB10,MT500通过DB10与S7-300PLC交换数据。使用适配器时,请注意有关的DIP开关的设定,另外请注意创建DB10时需要定义数据的格式为字节(Byte)。
EasyBuilder500软件相关参数设置见表5-10。PLC软件设置必须创建数据块DB10,具体创建步骤请参阅相关PLC的编程软件使用手册。
MT500触摸屏可操作西门子S7-300系列PLC的地址范围见表5-11。
表5-10 基于S7-300系列PLC通信的EasyBuilder500软件参数设置
表5-11 MT500触摸屏可操作的S7-300系列PLC的地址范围
5.4.4.3 AB Micrologix系列PLC与EasyView MT500触摸屏的连接说明
AB Micrologix系列PLC包含Micrologix1000、Micrologix1200和Micrologix1500三个系列,都可以通过CPU的串行通信口利用DF1串行通信协议与EasyView MT500触摸屏连接,也可以通过AB公司提供的AIC+通信模块来连接。
EasyBuilder500软件相关参数设置见表5-12。PLC软件设置请参阅ROCKWELL公司提供的相关PLC的编程软件使用手册。
MT500触摸屏可操作AB Micrologix系列PLC的地址范围见表5-13。
表5-12 基于AB Micrologix系列PLC通信的EasyBuilder500软件参数设置

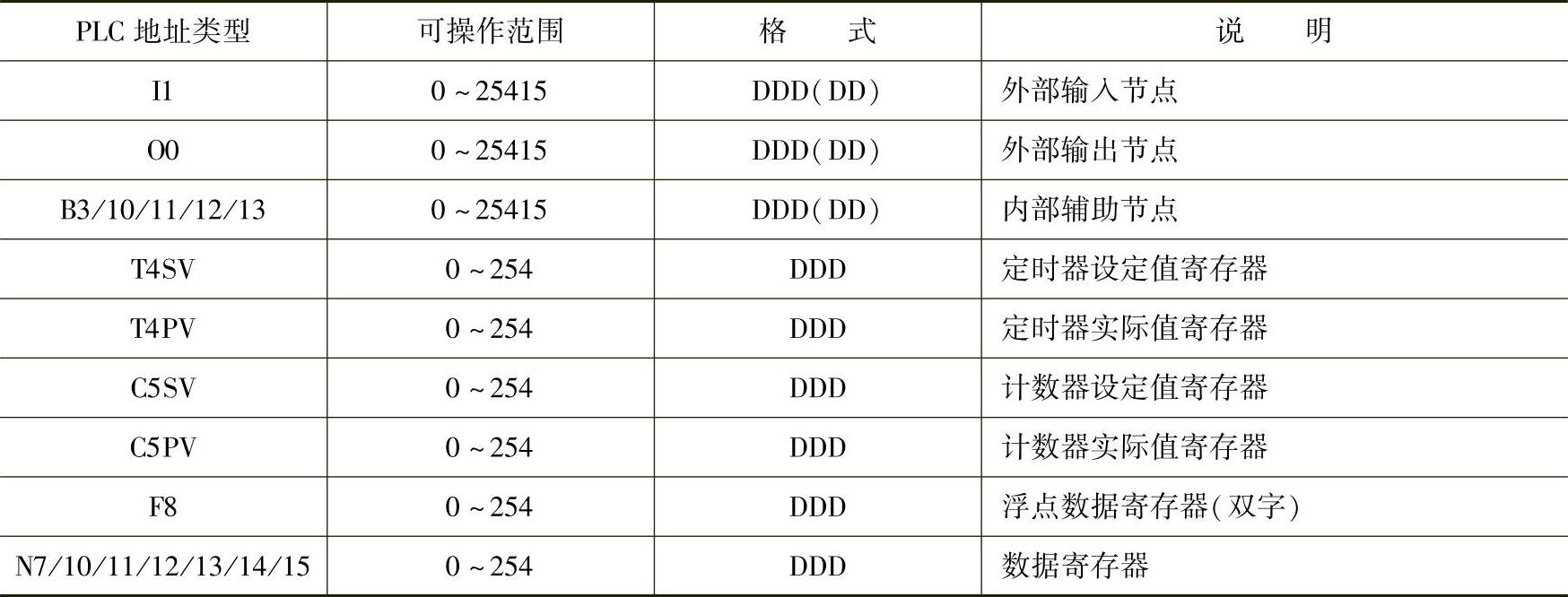

表5-13 MT500触摸屏可操作AB Micrologix系列PLC的地址范围
注:1.D表示十进制,在括号之后的DD表示范围为0~15,注意当地址小于10时,数字前面需要有0,如8要写成08。
2.表中可操作范围为MT500触摸屏可操作范围,实际可操作PLC的地址范围可能小于或大于此范围。
