EB500中的元件是为了满足特定的需求而设计的图形化功能元件。功能元件的应用是触摸屏人机界面组态的技术基础，是构造具体窗口界面的基础。

一般而言，一个元件实现一种功能。某些元件必须与相关元件或PLC变量共同作用，才能完成特定的功能，表5-2列出了相关功能元件的名称及功能说明，大部分的元件支持“位”或“字”地址操作。本节主要介绍EB500的功能元件应用基础知识，并借助事例分析，使读者熟练把握典型功能元件的应用技术。

表5-2 相关功能元件的名称及功能说明

5.4.2.1 位状态指示灯与位状态设定

1.位状态指示灯

位状态指示灯显示一个指定的逻辑变量（开关变量）的变化。逻辑变量可以是触摸屏内存变量（如LB0），也可以是下位机PLC的变量（如I/O）。通过位状态指示灯显示状态的变化来表征某个变量的ON或OFF状态。如果变量状态为0，将显示图形状态为0的图形（包括颜色）；如果状态为1，将显示图形状态为1的图形。

可按如下步骤添加位状态指示灯元件。

1）单击位状态指示灯图标，将弹出图5-28所示的对话框。

2）“一般属性”选项卡中选项包括描述、读取地址、属性等选项。

描述：提供给位状态指示灯的参考名称（不显示）。

读取地址：其中设备类型是指地址类型，设备地址是指具体变量的物理地址，如图5-12所示。它表征了S7-200PLC的相关变量类型及其地址范围。该参数设置确定了位状态指示灯的状态、图形和标签等将随相关变量状态变化而变化，即动态连接。

属性：包括正常、闪烁状态0（或1）时的图形选项内容。选择“正常”，则只显示对应状态的图形，该图形不闪烁。选择“闪烁状态0（或1）时的图形”，则当读取变量状态为OFF时，显示稳定的状态为0的图形；当状态为ON时，显示状态为1的图形，并且其显示效果是闪烁的。闪烁频率由“闪烁频率”项设置。

3）“图形”选项卡中选项包括向量图库和位图库以及状态号设置。

若不设置该选项卡选项，则位状态指示灯图形为默认图形；若选择向量图或位图选项，则可在向量图库或位图图库中选择相应的图形来表示逻辑变量的OFF和ON状态变化。图5-29选择了向量图库中的一个指示灯来表征LB0的变化。LB0的OFF状态和ON状态变化，可通过状态号选择确定，图中图形对应0状态号，读者可测试状态号为1时的图形变化情况。

4）在“标签”选项卡中，通过设置该选项内容，可以在相关图形上标明适当的文字说明。

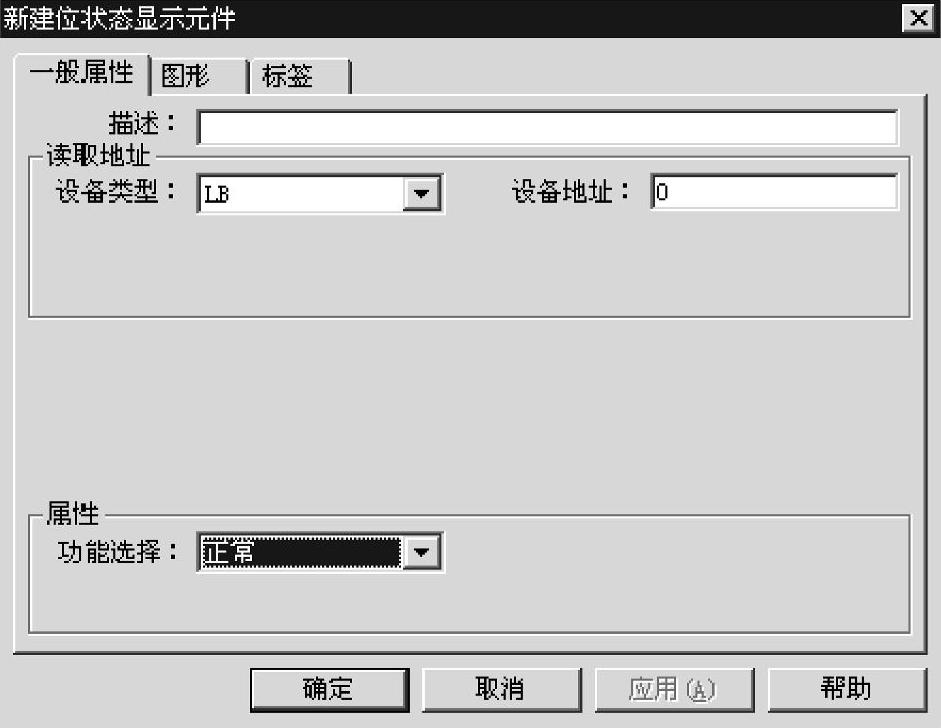

图5-28 “新建位状态显示元件”对话框

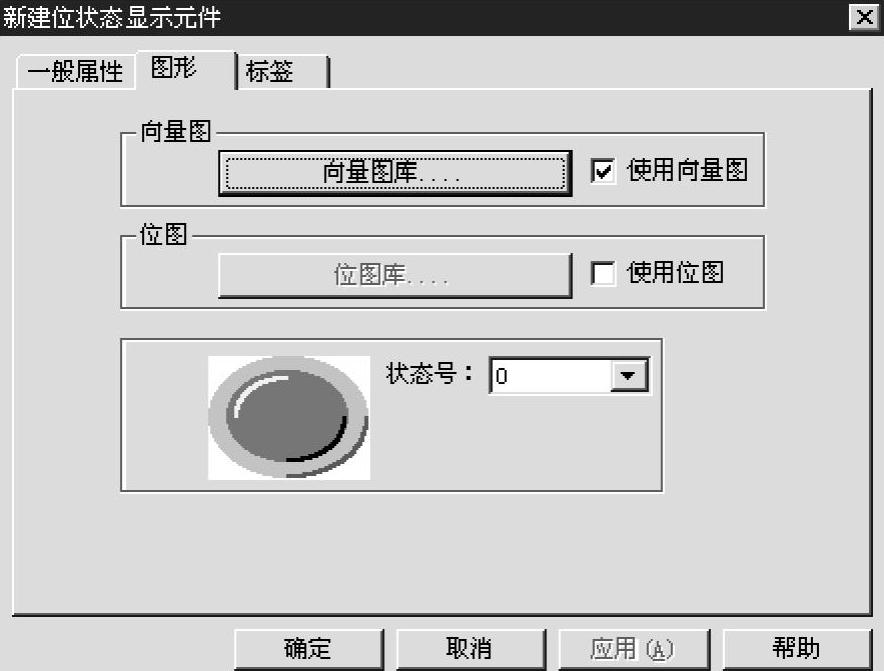

图5-29 位状态显示元件向量图形设置

5）单击【确定】按钮，选择适当位置放置该图形，则位状态指示灯设置完毕，如图5-30所示。读者可结合位状态指示灯设置，学习位状态指示灯设置、存储、编译、离线测试、观察组态效果过程。

2.位状态设定分析

位状态指示灯元件是某个变量状态的图形化显示输出，而位状态设定则是通过该元件的控制，实现对某个变量状态的控制。该元件定义了一个触摸控制区域，可以通过触摸该区域强制设定相关变量的ON或OFF状态，如可以直接控制PLC的输出变量等。位状态设定元件设置与位状态指示灯元件设置基本相同，特殊性在于一般属性中的“类型”选项，可参照如下步骤添加位状态设定元件。

（1）新建位状态设定元件 在工具条中单击位状态设定元件图标，则弹出图5-31所示的对话框。

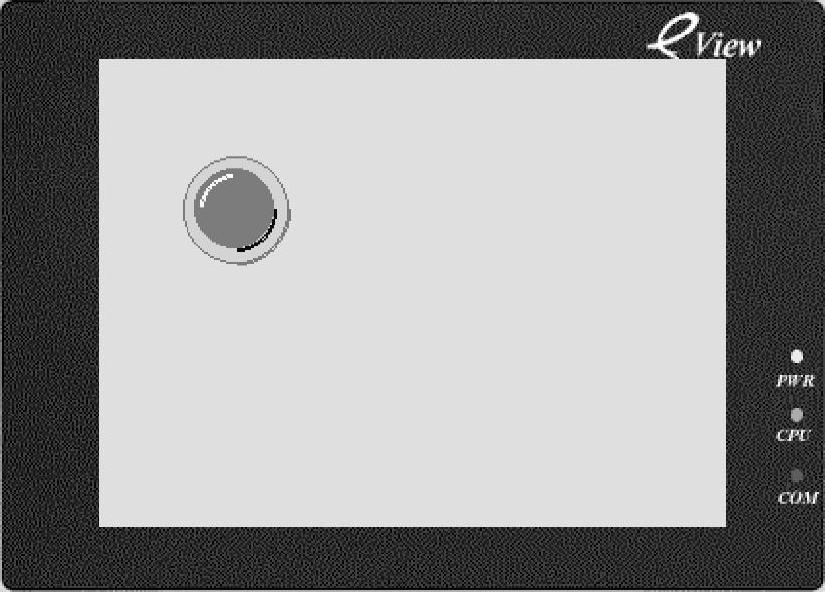

图5-30 位状态指示离线模拟图示

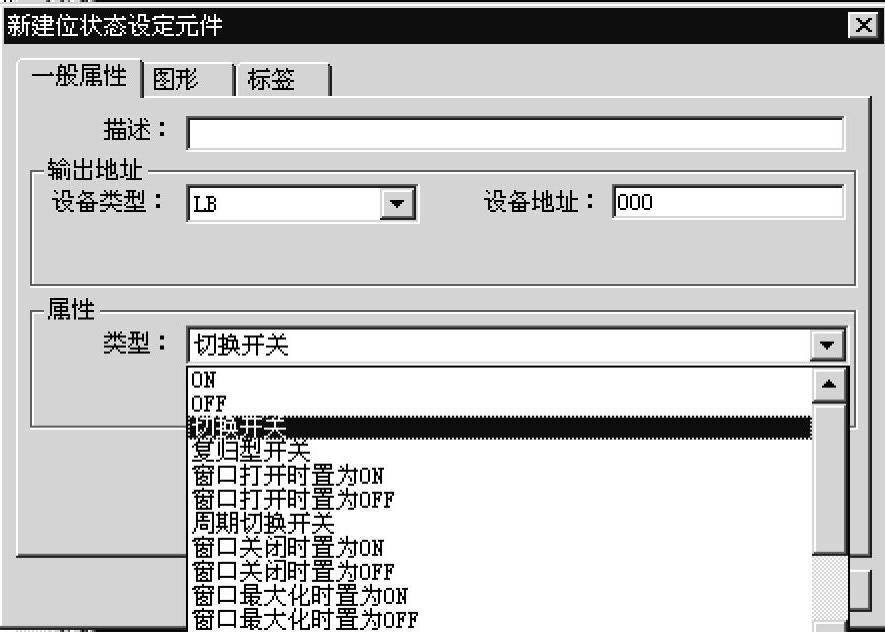

图5-31 “新建位状态设定元件”对话框

（2）位状态设定元件一般属性设置 位状态设定元件一般属性内容与位状态输出指示灯类似。其中，类型是指该元件的具体功能作用。位状态设定元件类型及功能说明见表5-3。这里选择“切换开关”选项，元件地址选择同位状态指示灯一样为LB0。

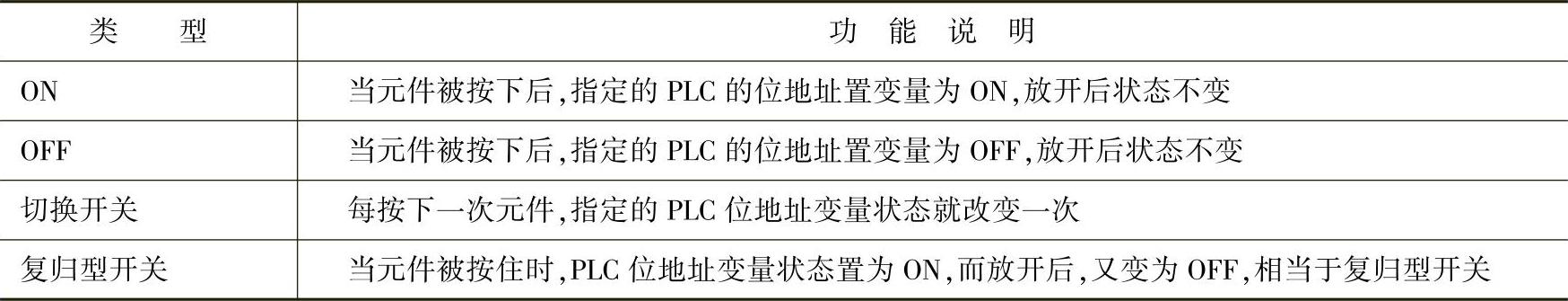

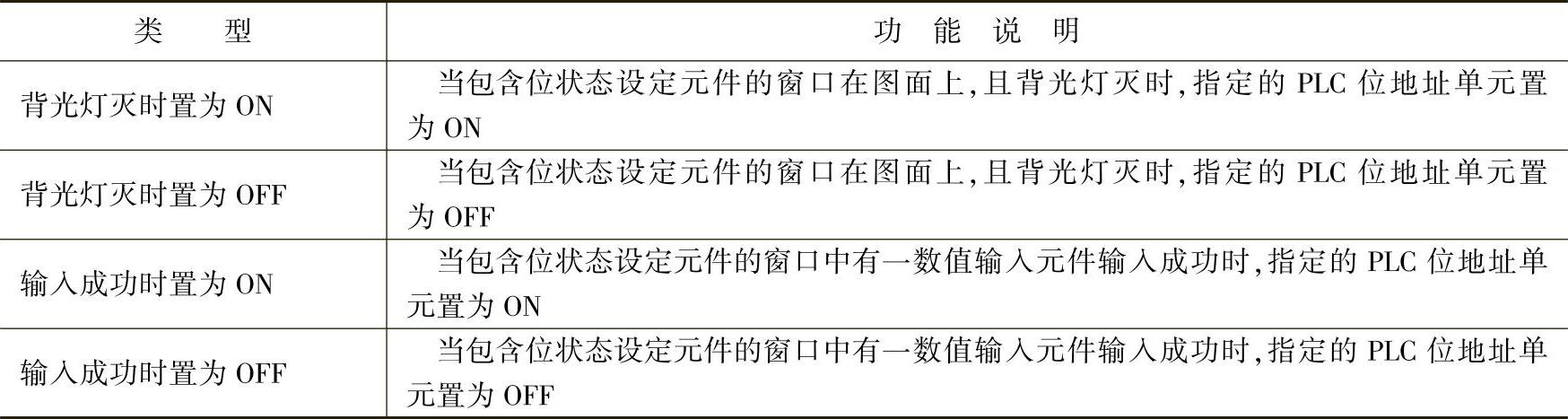

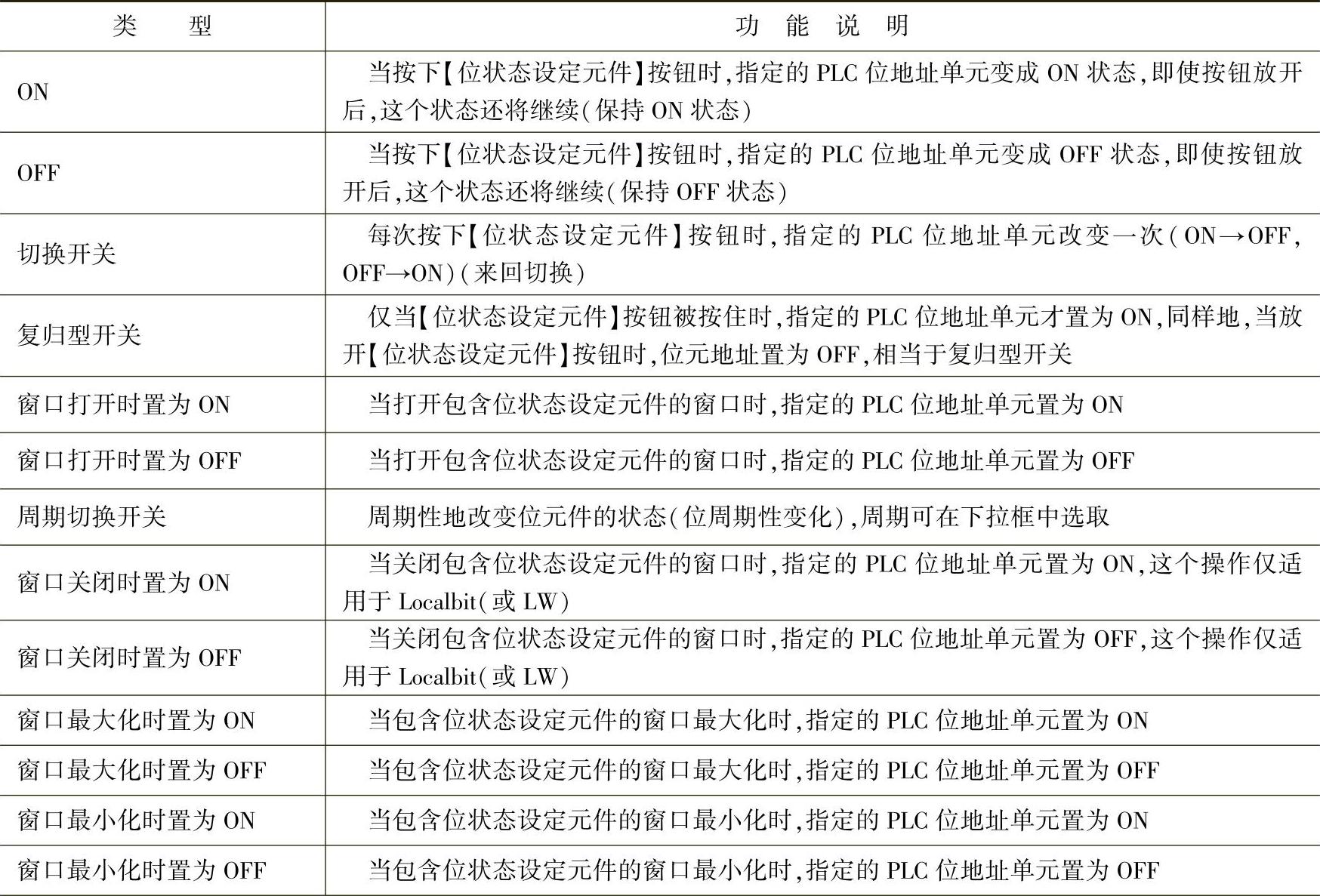

表5-3 位状态设定元件类型及功能

（续）

（3）“图形”与“标签”选项卡的设置 设置方法与位状态指示灯设置基本相同。设置相关选项后，单击【确定】按钮，在窗口上可调整位状态设定元件的位置和大小。图5-32为离线模拟运行时，单击【位状态设定元件】按钮后，位状态指示灯的变化对比图示。请读者尝试多次按下位状态设定元件，观察位状态指示灯的变化，进一步体会两个“位状态”元件的功能特点，有条件的读者，请尝试连接PLC，运用位状态设定元件控制PLC相关变量，实现PLC的程序控制。

图5-32 位状态设定元件应用测试图示

a）组态设计状态 b）运行变化状态

5.4.2.2 多状态指示灯与多状态设定元件

1.多状态指示灯

多状态指示灯会根据指定的PLC地址的数值不同而切换到不同的状态，属于输出显示。如果值为0，将显示第一个图形，如果值为1，将显示第二个图形，依次类推。

2.多状态设定元件

多状态设定元件也是一个触摸控制区域，属于输入。触摸该区域就可以把状态数值写入指定的PLC地址。设置多状态设定元件的过程大体和前述其他元件类似，只不过在类型选项上有所特殊。

（1）添加多状态设定元件 在工具条中，选择单击多状态设定元件图标，则弹出对应对话框；

（2）填写相关选项 如“描述”、输出地址、类型等。其中，类型选项和功能说明见表5-4。

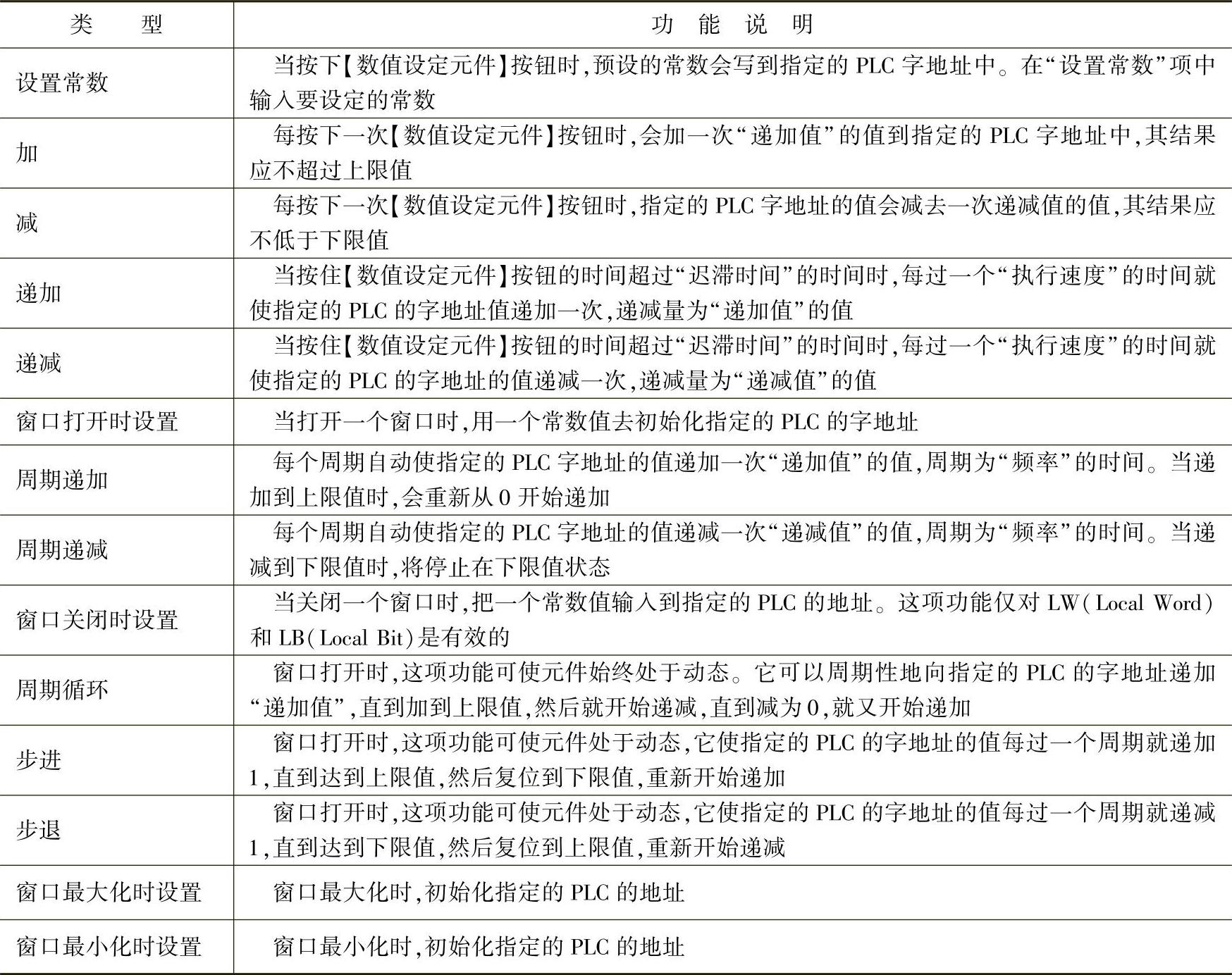

表5-4 多状态设定元件类型选项和功能说明

（3）“图形”与“标签”选项卡的设置 其设置方法与上述其他元件设置基本相同。设置确定后，单击【确定】按钮即可。在窗口上，可调整位状态设定元件的位置和大小。请读者练习两个多状态元件的使用。

5.4.2.3 数值输入与数值显示

1.数值输入

数值输入元件可以显示PLC寄存器数据的当前值，并可以通过小键盘输入数据来改变该寄存器的数据。如果启动了“触发地址”，那么当被触控时，数值输入的值就会作为寄存器数据输入到相应的由“读取地址”指定的PLC地址。图5-33是采用小键盘输入方式进行数值输入。关于小键盘的设置见功能键元件设置分析。

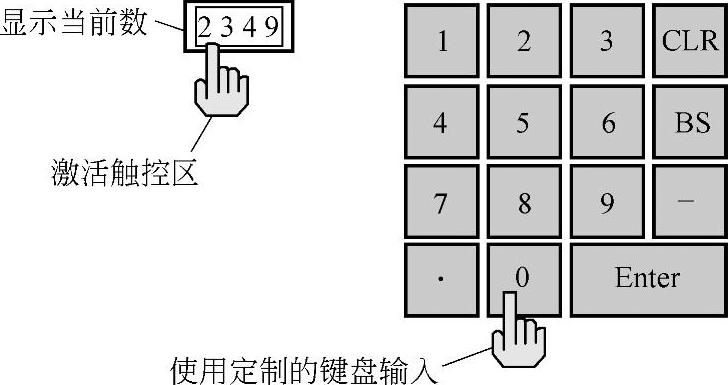

图5-33 数值输入应用示意图

添加数值输入元件的过程，包括选择“输入元件”图标，在弹出的对话框中填写相应参数设置。其中，触发地址控制数值输入元件能否输入数据的PLC位地址，如果为OFF，则不能进行数据输入。其他选项与其他元件有共性。设置数值输入元件的基本过程包括如下步骤：

（1）添加数值输入元件 在工具条中，单击“数值输入元件”图标，弹出的对话框如图5-34所示。其中，它包括4个选项卡，即“一般属性”、“数字”、“图形”、“字体”，具体设置分析如下。

（2）“一般属性”选项卡内容设置 描述：分配给数值输入元件的参考名称（不显示）。读取地址：由数值输入元件显示和修改的PLC字地址，该寄存器中的数据会变成Binary或BCD格式，在这里字数被限制为1（16bit）或2（32bit）。触发地址：控制数值输入元件能否输入数据的PLC位地址，如果为OFF，则不能进行数据输入。

（3）“数字”选项卡内容设置 显示内容：控制数据的显示格式。数值：设置小数点的位置和位数及最大值和最小值。

关于数据的显示格式说明：数值显示格式包括十进制、十六进制、二进制、单精度浮点数、双精度浮点数等。

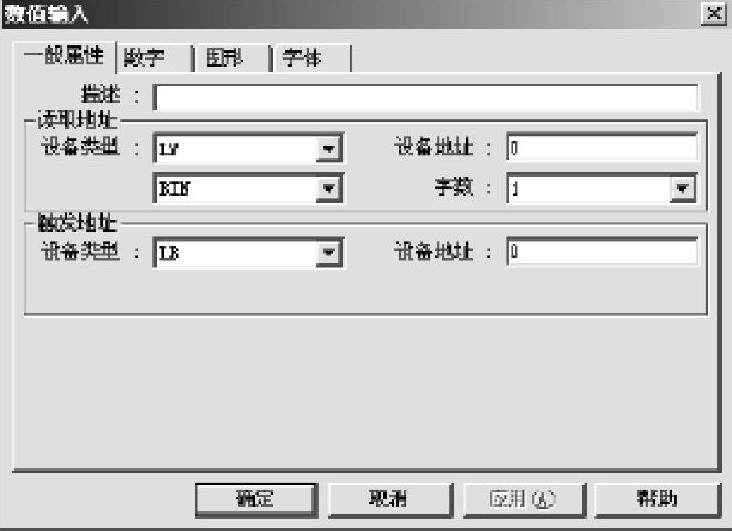

图5-34 “数值输入”对话框

十进制：数据显示为十进制（0～9）格式，只有在选择了十进制后才会有下列两种属性出现：显示原始数据和显示工程转换后数据。显示原始数据：显示原始数据并按照小数点以下位数的指示，从小数点后开始排列数据，比如如果小数点以下位数＝2，那么数“14561”显示为145.61。显示工程转换后数据：读取的数据在显示前转换为工程转换数据格式。

十六进制：数据显示为十六进制（0～F）格式，转换比例和小数点选项都被忽略了。

二进制：数据显示为二进制（0或1）格式，转换比例和小数点选项都被忽略了。

密码：只显示“∗∗∗∗”，并隐藏所读取的数值，可用来输入密码，它的转换比例和小数点等选项都被忽略。

单精度浮点数：控制器中的数据从32位IEEE浮点格式转换为十进制数据，并显示出来。

双精度浮点数：控制器中的数据从64位IEEE浮点格式转换为十进制数据，并显示出来。

较为详细的数值格式分析见相关用户手册。

（4）“图形”选项卡内容设置 选择向量图或位图来加强显示效果。

（5）“字体”选项卡内容设置 设置显示数值的字体大小、颜色和对齐方式等。

（6）单击【确定】按钮，把数值输入元件放在合适的位置。

2.数值显示元件

数值显示元件用来显示指定的PLC寄存器的数据。数据作为文本显示，这个元件没有任何向量图或位图来表示数据。

放置数值显示元件的过程包括以下几个步骤：

（1）添加数值显示元件 单击“数值显示元件”图标，弹出的对话框如图5-35所示。

（2）“一般属性”选项卡内容设置 描述：分配给数值显示元件的参考名称（不显示）。读取地址：由数值显示元件显示的PLC字地址，寄存器中的数据会转为Binary或BCD格式。

（3）“数字”选项卡内容设置 显示内容：控制数据的显示格式。数值：设置小数点的位置和位数。

（4）“字体”选项卡内容设置 填写显示数字的属性，参照数值输入元件。

（5）数值显示元件的位置 单击【确定】按钮，把数值显示元件放在合适的位置。

5.4.2.4 位状态切换开关与多状态切换开关

1.位状态切换开关

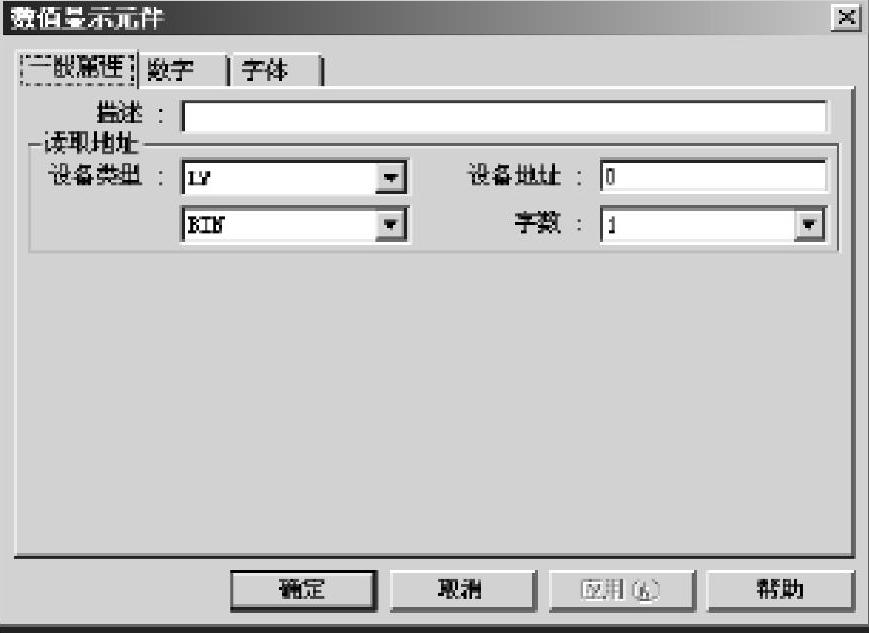

图5-35 “数值显示元件”对话框

位状态切换开关是位状态灯和位状态设定元件的组合。它表示了PLC变量的ON/OFF状态，并定义了一个触摸控制区域，当启用时，它可以把相应的位地址变量置为ON或OFF。

位状态切换开关元件的设置中，类型选项是特殊的。位状态切换开关选项类型和功能说明见表5-5。

表5-5 位状态切换开关选项类型和功能说明(www.daowen.com)

2.多状态切换开关

多状态切换开关是多状态指示灯和多状态设定元件的组合。它可根据PLC变量值的不同而显示不同的状态（最多可以有32种状态）。它也定义了一个触摸控制区域，当触控该区域时，会将指定的数据写入PLC字地址，这个地址可能和读取地址相同或不同。其属性类型选项包括递加和递减两种类型。递加：按下多段开关时，指定的输出地址寄存器数值加1，如果递加结果等于状态数，将把0返回给该寄存器。递减：按下多段开关时，指定的输出地址寄存器数值减1，如果结果等于0，将把（状态数－1）的值返回给寄存器地址。

5.4.2.5 功能键

功能键可以用来切换屏幕，输入数字或ASCII字符，最大化、最小化或移动窗口，设计留言板，打印等。

功能键元件也要经历选择单击“功能键”图标、填写“功能键属性”选项卡内容、选择向量图或位图来显示功能键，并表示触摸控制区域、填入显示文本、调整功能键的位置和大小等基本步骤完成设置。其中，“功能键属性”选项卡内容尤为特殊，其设置选项的“新建功能键元件”对话框如图5-36所示。对“功能键属性”选项卡的功能作用重点分析如下：

1.切换基本窗口

选择“切换基本窗口”单选按钮时，将会关闭当前基本窗口（包括当前基本窗口的所有子窗口也会关闭），并切换到由“窗口编号”指定的基本窗口。

2.返回前一窗口

选择“返回前一窗口”单选按钮时，可以关闭当前基本窗口，并返回到最近打开的那个基本窗口。它只对基本窗口有效，比如如果从窗口21切换到窗口32，则选择“返回前一窗口”单选按钮，将会关闭窗口32而回到窗口21。

3.切换公用窗口

选择“切换公用窗口”单选按钮时，公用窗口会被指定的窗口所取代而成为新的公用窗口。

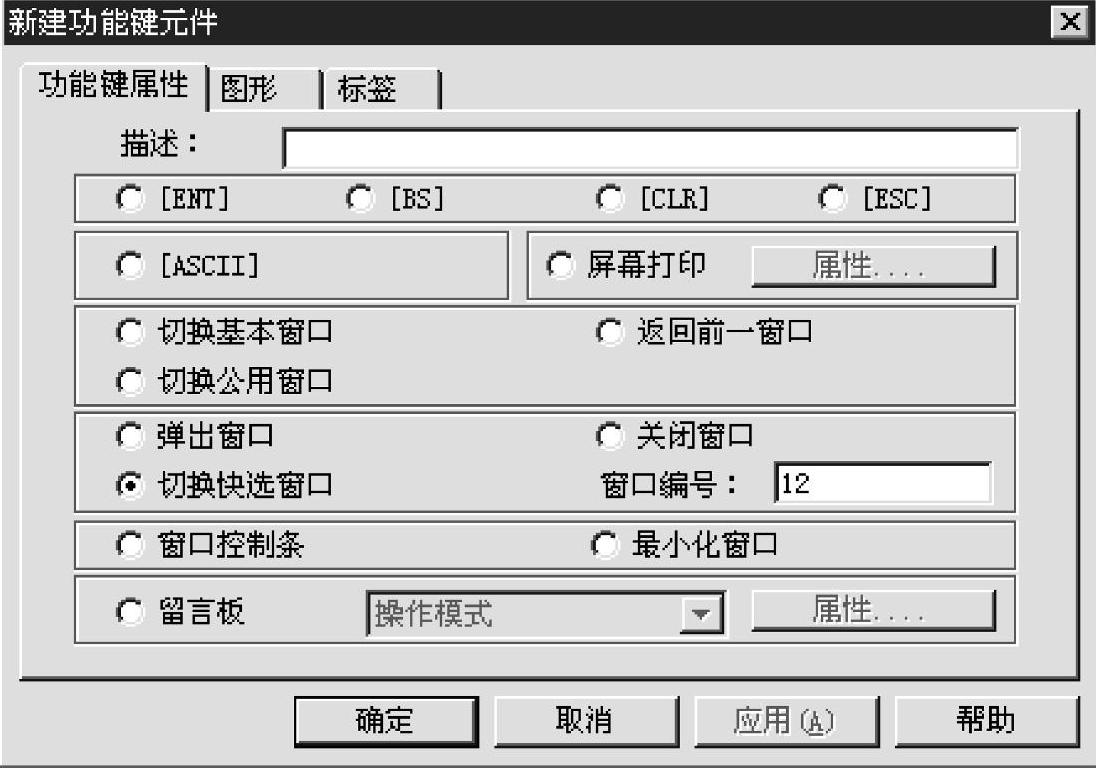

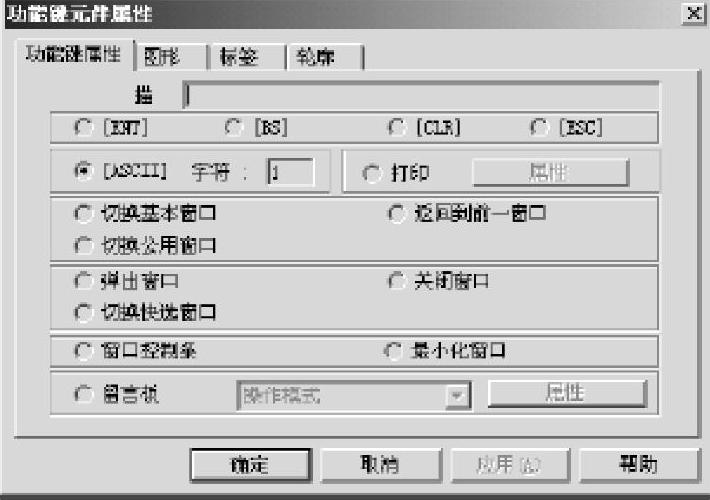

图5-36 “新建功能键元件”对话框

4.窗口控制条

选择“窗口控制条”单选按钮时，可以用来移动窗口在屏幕上的位置。一个拥有这种属性的单选按钮的弹出窗口，可以在屏幕上移动这个弹出窗口，方法是单击这个单选按钮，然后单击第二个位置，这个窗口就移到了第二个位置了。

5.最小化窗口

选择“最小化窗口”单选按钮，可以将拥有这种属性的窗口最小化到任务栏上。在任务栏上单击这个窗口的图标，可以把窗口恢复到原来的位置。只有当系统参数中“一般”选项卡中的“任务按钮”设为“开启”时，最小化窗口功能键才会有效。

6.弹出窗口

选择“弹出窗口”单选按钮，可以弹出“窗口编号”指明的窗口，并显示在基本窗口的上层，现存的窗口不会关闭。

7.关闭窗口

选择“关闭窗口”单选按钮，可以关闭相应的弹出窗口。但是，它不能关闭直接或间接窗口。这是由于直接（间接）窗口的开启或关闭是由控制它们的位（或字）地址来控制的，而【关闭窗口】功能键只能关闭弹出窗口，并不能控制寄存器地址的数据。

8.切换快选窗口

选择“切换快选窗口”单选按钮，可以用来切换快选窗口，切换的窗口必须和快选窗口（编号为4的窗口）的大小完全一致。

9.字符码和创建小键盘

小键盘可包含多种功能键，功能键可由不同的ASCII（0、1、2…的数字和a、b、c等字母）和诸如“ENT（回车）”、“BS（后退删除）”、“CLR（清除）”、“ESC（离开）”等特殊键组成。由于可以给功能键分派任意的一个字符，所以设计者可以为一个应用程序创建专门的键盘。使用数字或文本输入元件时，必须通过创建的小键盘来输入。

【例5-2】 窗口应用举例分析。通过下述步骤，学习做一个控制窗口的应用事例。

第一步 创建一个新的工程，并保存；

第二步 分别创建快选窗口4、公用窗口6、基本窗口11、基本窗口12、基本窗口13、基本窗口14，其中窗口12要和窗口4的大小一致（这里是（100，350）），窗口14的大小要小于基本窗口大小（这里是（640，480））；

第三步 在窗口4上放置3个功能键，即2个【切换基本窗口】功能键分别可以切换到窗口10和窗口11，1个【切换快选窗口】功能键，可切换到窗口12；

第四步 在窗口6上放置一个文本元件，显示文本为“公用窗口6”；

第五步 在窗口10上放置一个文本元件，显示文本为“基本窗口10”，一个【返回到前一窗口】功能键，一个【弹出窗口】功能键，可弹出窗口14；

第六步 在窗口11上放置1个文本元件，显示内容为“基本窗口11”，1个【返回到前一窗口】功能键；

第七步 在窗口12上放置1个【切换快选窗口】功能键，可切换到窗口4，2个【切换公用窗口】功能键，分别切换到窗口6和窗口13；

第八步 在窗口13上放置1个文本元件，显示内容为“公用窗口13”；

第九步 在窗口14上放置一个窗口控制条，显示内容为“弹出窗口”、1个【最小化窗口】和1个【关闭窗口】功能键；

第十步 设置完毕后，选择【保存】、【编译】、【在（离）线模拟】或【下载】按钮，可以看到显示效果，如图5-37所示。

当使用快选窗口中的按钮从窗口10切换到窗口11后，单击【返回】按钮，将返回到窗口10，再单击窗口10的【返回】按钮将返回到窗口11。当在窗口10中单击【弹出窗口】按钮，将弹出窗口14，其显示如图5-38所示。对弹出窗口14可进行移动、最小化、关闭等操作。在快选窗口中选择【快选窗口12】按钮，将切换到由窗口12构建的第二个快选窗口，如图5-39所示。单击【公用窗口6或13】按钮，可以来回切换显示公用窗口，如图5-40所示。

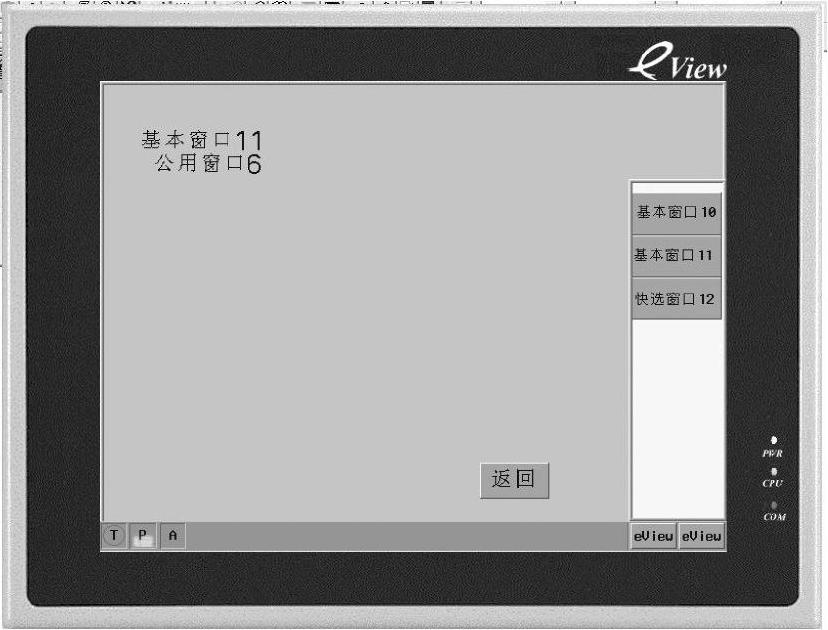

图5-37 窗口设计实例

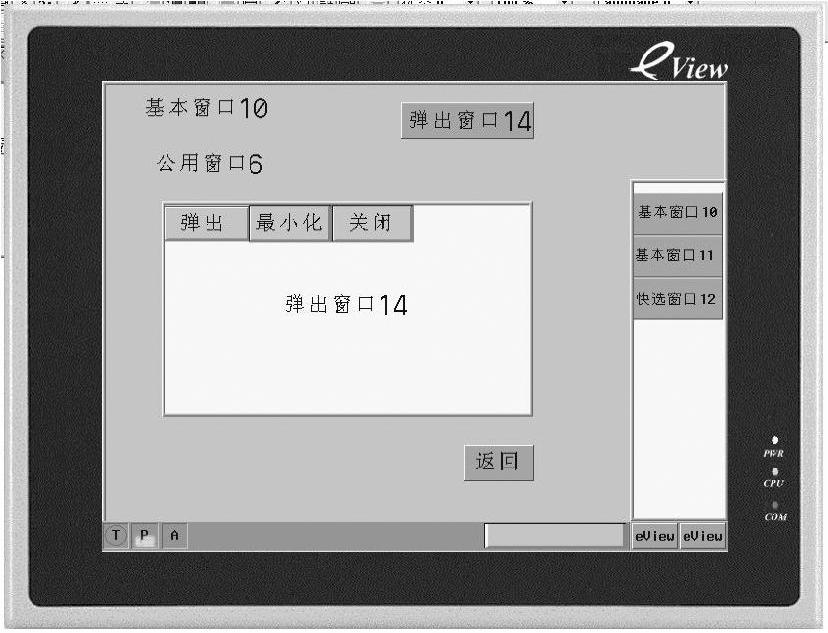

图5-38 弹出窗口

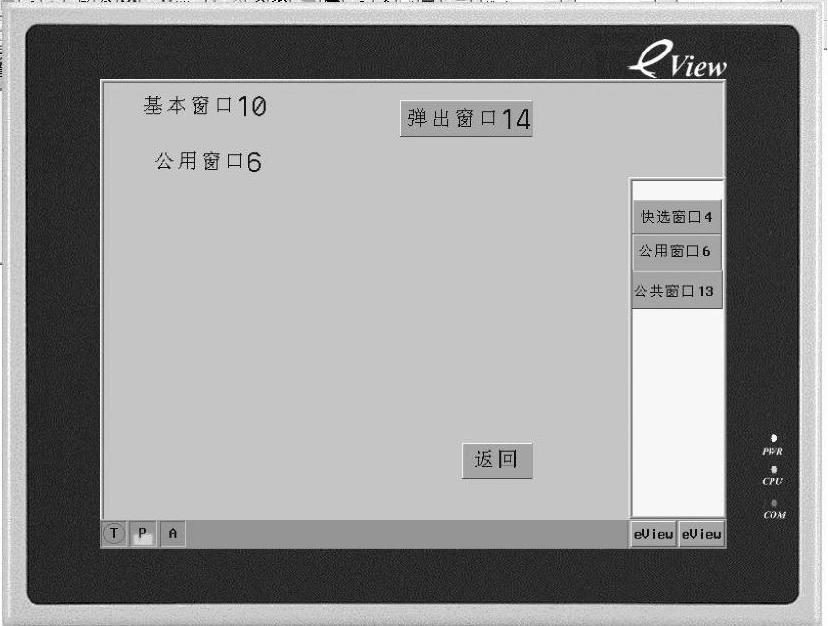

图5-39 快选窗口切换

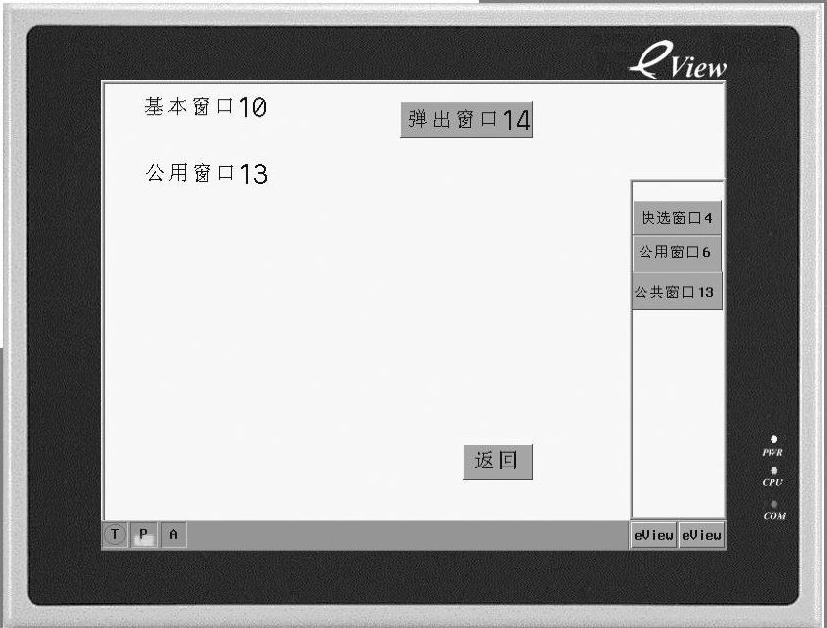

图5-40 公共窗口切换

【例5-3】 创建数值输入键盘事例分析。按如下步骤可完成一个数字键盘的设置。

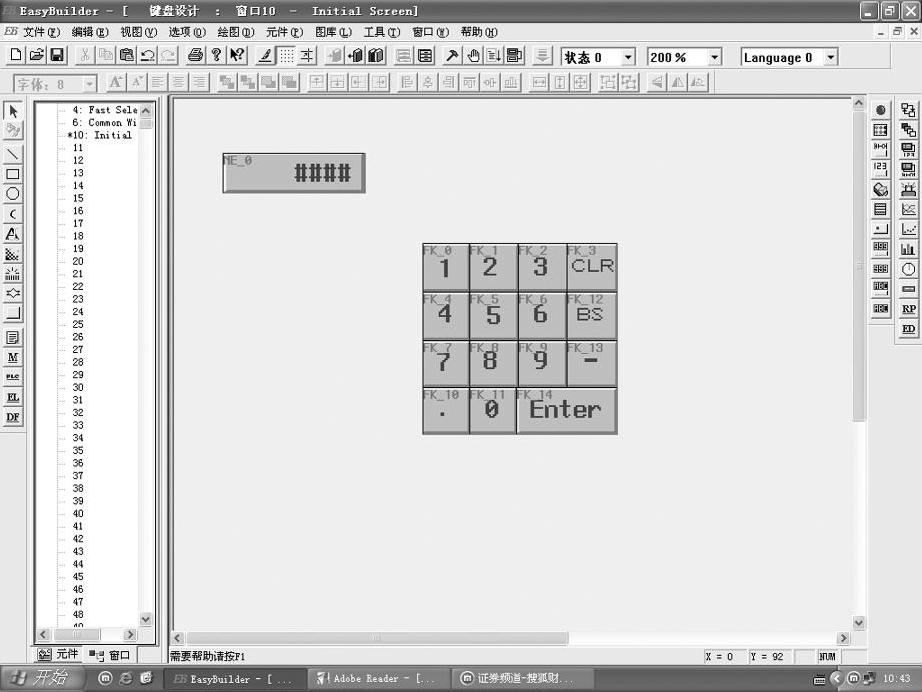

图5-41 键盘创建过程

第一步 由【功能键】按钮创建输入所需的按键，包括：0、1、2、3、4、5、6、7、8、9、ENT、BS、CLR、“.”等，如图5-41所示。

其中，FK_0的设置如图5-42所示，其他功能键（FK_1～FK_14）的设置为ASCII（2）～ASCII（9）、ASCII（0）、ENT、CLR、BS、-、“.”。

第二步 创建“数值输入元件”，设置过程如图5-43所示。

第三步 设置完毕，选择执行【保存】、【编译】、【在（离）线模拟】或【下载】按钮。则可以看到显示效果如图5-44所示。当“数值输入”元件被触摸后，功能键（FK_0～FK_14）就成为输入数值的键盘。

5.4.2.6 文本输入与文本显示

1.文本输入

图5-42 键盘功能键设置

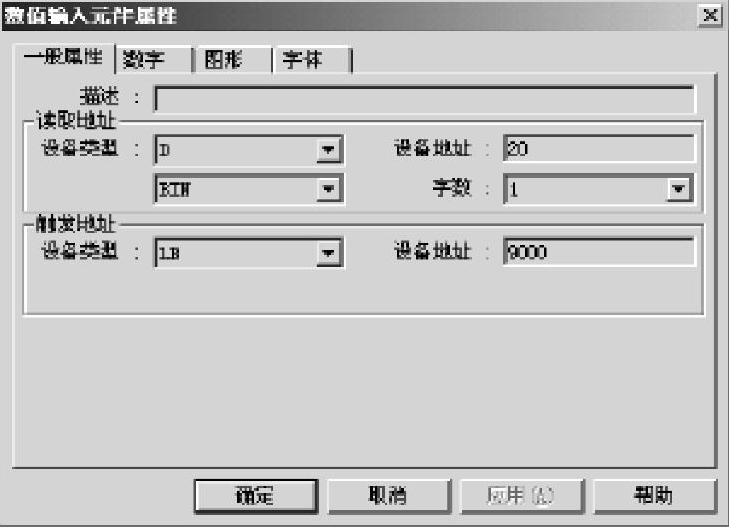

图5-43 数值输入功能键设置

文本输入用来显示与当前PLC相关寄存器的数据，数据是由标准ASCII字符表解译过的值。如果启动了“触发地址”内容（即该地址为ON），则可以利用字母键盘对文本输入元件进行字符输入。输入的数据保存到以“读取地址”为首地址的连续的PLC寄存器中。存在低位的字符码显示在左边，存在高位的则显示在右边。

2.文本显示

文本显示元件可显示当前的PLC寄存器数据的文本型数据。此数据经由标准ASCII字符表解译。存在低字节的ASCII码显示在左边，存在高字节的显示在右边。

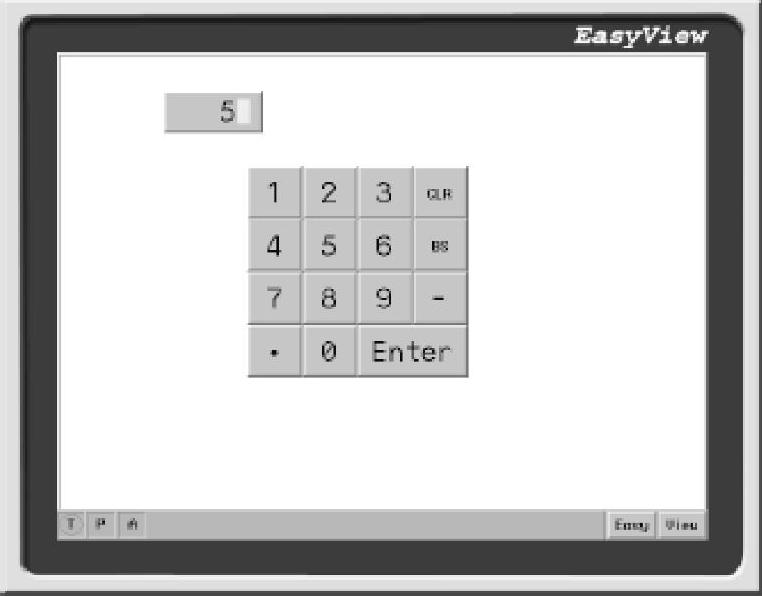

图5-44 键盘运行

5.4.2.7 棒图

棒图以柱状图百分比的方式显示PLC寄存器数据，它根据设置的最大值和最小值的值，以百分比的方式来显示数据。如图5-45所示，设计者可以自己定制任意形状的棒图。

添加棒图的过程可按如下步骤进行：

第一步 单击【棒图元件】按钮，弹出“棒图元件”对话框，如图5-46所示。

第二步 填写“一般属性”选项卡内容，描述项中填写分配给棒图的参考名称（不显示）；“读取地址”列表框中设置棒图数据所在的字地址；数据格式可选前面所述的BIN或BCD格式；字数限制为1个或3个。当选择开启变量报警时，应设为3。此时棒图将得到3个连续的数据字地址，第一个字地址用来存放数据，另两个用来存放低限报警和高限报警的限值。而当选择关闭变量报警时，将自动设为1。

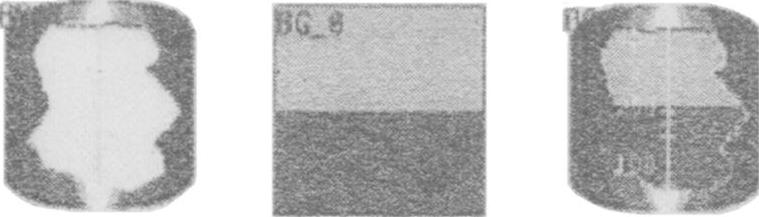

图5-45 棒图类型

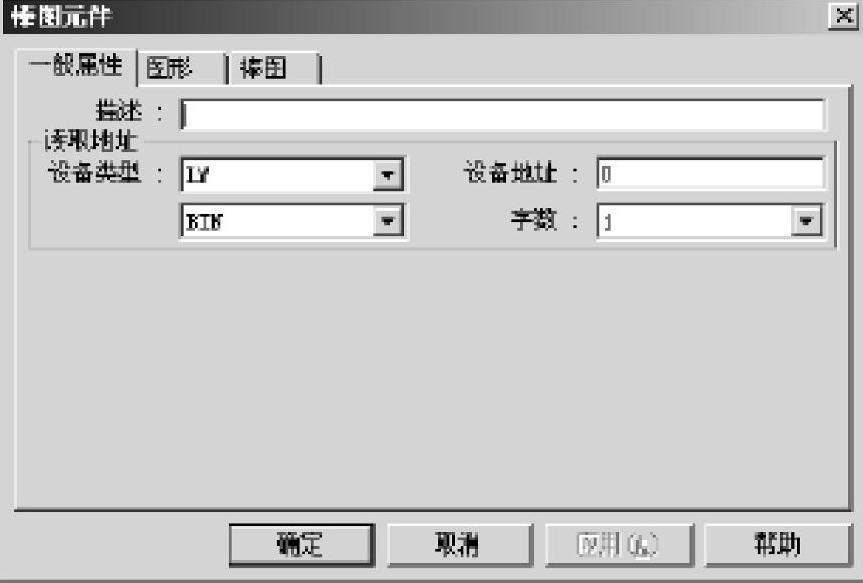

图5-46 “棒图元件”对话框

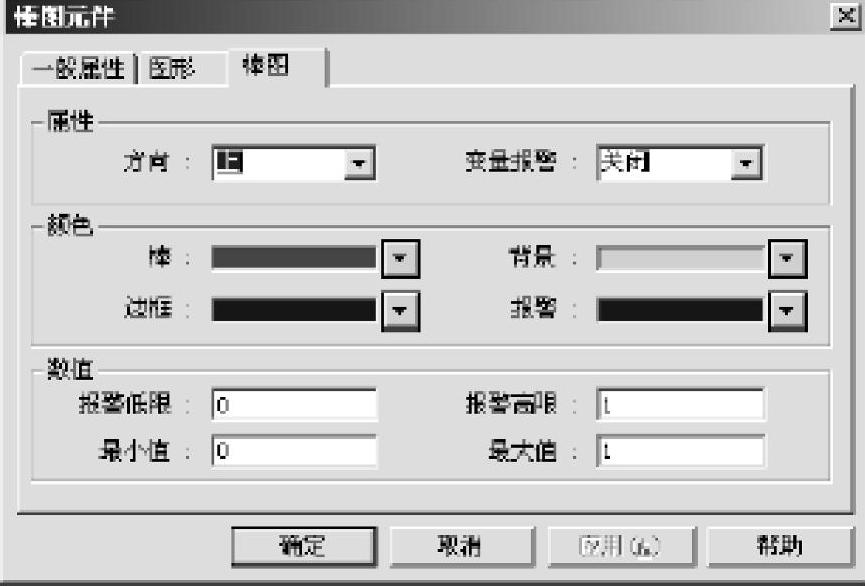

图5-47 棒图效果属性设置

第三步 选择“图形”选项卡，为棒图选择合适的图形，以加强显示效果。

第四步 选择“棒图”选项卡，具体设置请参照图5-47所示。按要求设置后，单击【确定】按钮，即可完成棒图设置。如果需要的话，可调整“棒图”的大小和位置，请读者按上述步骤设计棒图并测试。

5.4.2.8 表针

表针可以将PLC寄存器的数据以弧度的方式显示出来，弧度的计算是根据设置的最大值和最小值，以比例方式计算的。典型表针一般包括图5-48中所示的三部分，即表针、向量图形和刻度。

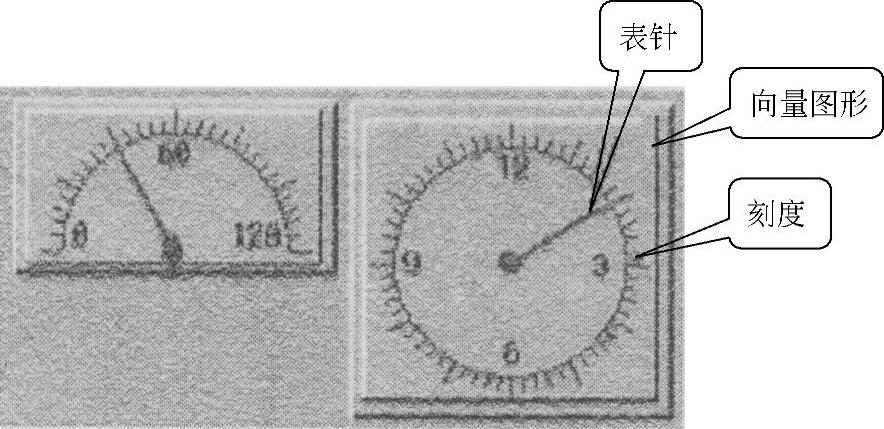

图5-48 表针

5.4.2.9 其他元件说明

EB500软件中还提供移动图形元件、动画元件、间接窗口元件、直接窗口元件、报警信息登录元件、报警信息显示元件、趋势图元件、报警条元件、配方数据传输元件、数据传输元件等，不同的元件具备不同的特殊属性，并为组态设计工程界面提供了丰富的资源，其详细功能与应用设置请参考相关手册，如EB500用户手册等。
