窗口是EB500组态工程的基本单元，每个人机界面或屏幕都是由一些完成不同功能作用的窗口组成的，而窗口上具体的人机界面，则是由EB500丰富的“元件”组态构造生成的。

5.4.1.1 窗口类型

窗口类型有三种，即基本窗口、公用窗口和快选窗口。

改变大小以后的基本窗口可以作为弹出窗口，即弹出窗口属于基本窗口；窗口之间可以重叠，重叠于底部的窗口称为底层窗口，所有的窗口都可以作为底层窗口。

1.基本窗口

基本窗口是通常窗口的类型，基本窗口必须满屏幕大小。

当用“切换基本窗口”命令来切换基本窗口时，当前屏幕会清屏，而要切换的基本窗口会显示在当前屏幕上。

当用基本窗口上的元件调用弹出窗口时，基本窗口的原始信息会保留，而调用的弹出窗口会附加到当前基本窗口上，所有这样的弹出窗口与基本窗口之间的关系称为父子窗口关系。当从基本窗口N切换到基本窗口M时，所有窗口N的子窗口都将关闭，而显示窗口M和窗口M的子窗口。

2.快选窗口

快选窗口是由工作按钮调用的窗口，这个窗口会一直显示在屏幕上，直到工作按钮把它隐藏。

快选窗口一般用来放置切换窗口按钮或其他一些常用的元件。快选窗口必须为窗口4，当切换别的窗口为快选窗口时，那个窗口必须和快选窗口的大小完全一样。

3.公用窗口

公用窗口将始终显示在屏幕上。一般把需要始终显示的元件放在公用窗口上。公用窗口默认为窗口6。但是可以使用【切换公用窗口】功能键来切换别的窗口作为当前公用窗口，但是当前公用窗口只能有一个。

4.底层窗口

所有窗口都可以设置为底层窗口。底层窗口一般用来放置多个窗口的公用元件，如背景图形、图表、标题等。在窗口属性对话框中，还可以给窗口设置最多三个底层窗口。

5.4.1.2 窗口的设置与属性更改

窗口的设置是指窗口的新建，而更改窗口属性是指对已建立的窗口进行参数的修改。窗口的设置与更改窗口属性主要有两种方法。方法一：在菜单窗口中，选择打开窗口命令，从列表框中选择窗口，单击【新建】或【设置】按钮，即可完成新建或修改窗口的属性；方法二：在窗口选择列表框中，选中某一窗口编号或要更改属性的窗口编号，然后单击鼠标右键，选择新建或设置，即可弹出“窗口设置”对话框，如图5-20所示。

“窗口设置”对话框中，包括窗口名称、窗口编号、起始位置、大小、弹出窗口类型等选项设置。各项内容功能作用简单分析说明如下。

窗口名称：每个窗口有一个唯一的名称。

窗口编号：有效的窗口编号范围是从10～1999（编号10的以下窗口由系统留用），窗口在创建以后，它的编号是不能改变的。

起始位置：当窗口为由“弹出窗口”的功能键弹出的窗口时，窗口的左上角顶点坐标会显示在这个位置。

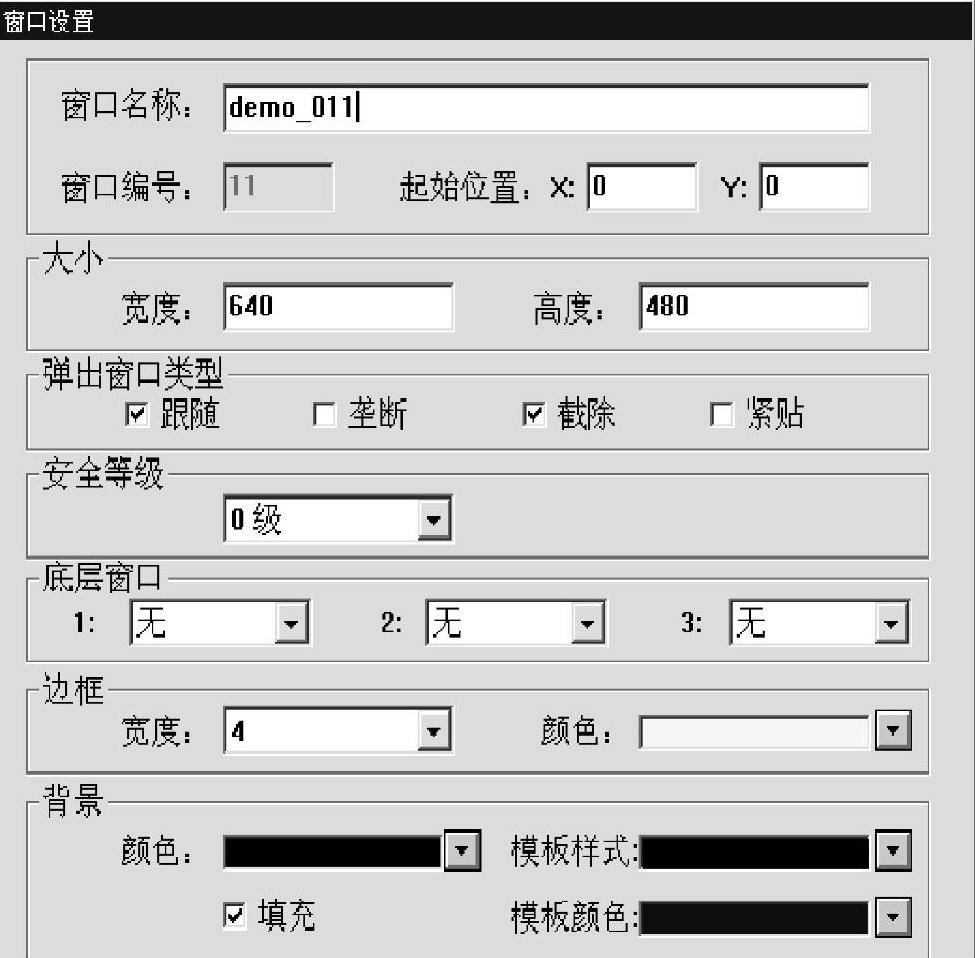

图5-20 “窗口设置”对话框

大小：对弹出窗口可以设置宽度和高度，如果是基本窗口的话，就必须设为默认大小（即全屏大小）。

弹出窗口类型：包含跟随、垄断、截除和紧贴，这些参数类型指明了一个弹出窗口和与它相邻的窗口之间的关系。如果一个窗口拥有“垄断”性质，那么在它弹出之时，它的父窗口将被“冻结”，而把这个弹出窗口始终显示在它的最上层。如果一个窗口拥有“截除”性质，那么这个窗口的边界要受到它的父窗口的限制，也就是说显示在它的父窗口的边界之外的部分将被“截掉”。如果一个窗口拥有“跟随”性质，那么当这个窗口的父窗口移动时，它也将跟着移动。如果选中了截除，那么必须同时选中跟随。

安全等级：设定窗口为相应的安全等级。

底层窗口：给当前窗口设置相应的底层窗口，设为底层窗口的窗口必须是已经创建的窗口。一般可以把多个窗口共用的元件放在这里。

边框：对弹出窗口推荐使用边框，边框的宽度可选择0、4、6、8、10、12、14、16。如果边框宽度不是0，那么边框可以选择8种颜色。

背景：设置窗口的背景。

5.4.1.3 创建窗口事例(www.daowen.com)

在菜单窗口中，选择打开窗口命令，单击【新建窗口】按钮，选择基本窗口或快选窗口或公用窗口命令，可以创建一个窗口，选择适当的窗口类型，将弹出窗口属性对话框。这里选择【基本窗口】按钮，如图5-21所示。

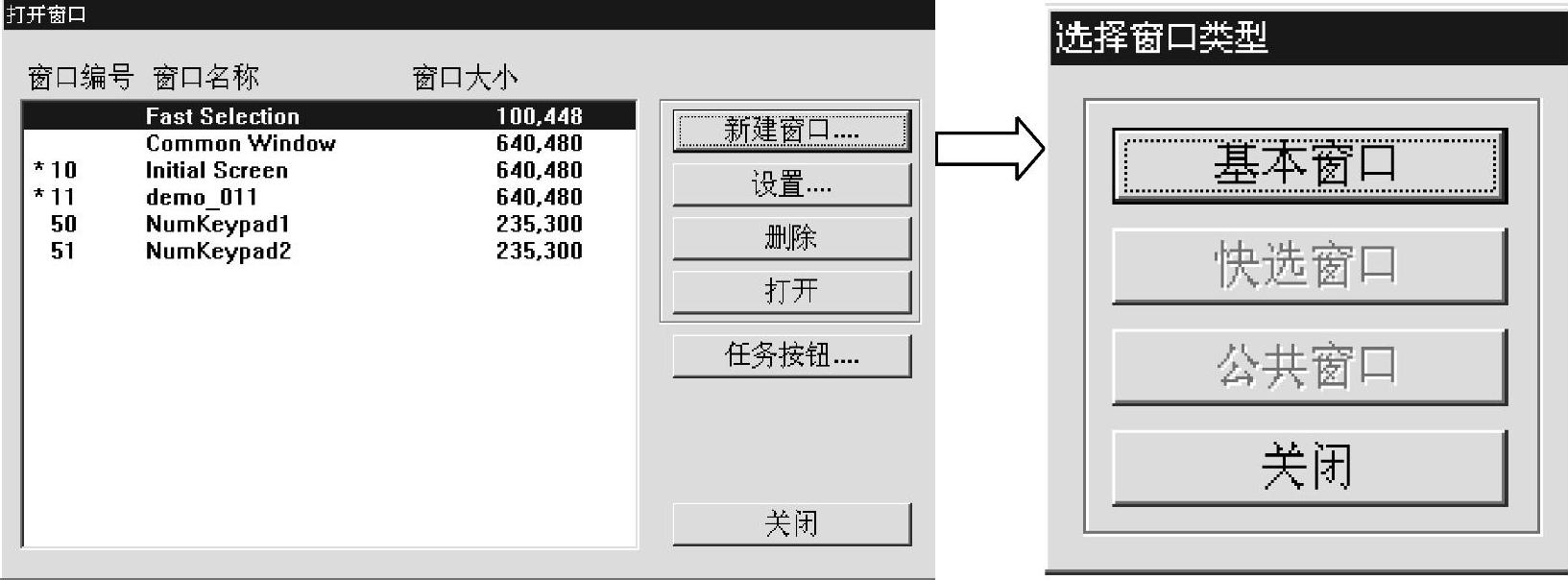

图5-21 新建窗口对话框

请读者尝试直接在EB500的窗口列表框中，选中要创建窗口的窗口编号，单击鼠标右键创建新窗口。

5.4.1.4 打开窗口与删除窗口

1.打开窗口

窗口创建以后，可以通过在“打开窗口”对话框中选中相应的窗口，然后双击或单击【打开】按钮，即可打开对应窗口，在EB500的“窗口选择”列表框中，双击相应的窗口编号，也可以打开该窗口。窗口选择列表框中带有∗的窗口是已经打开的窗口，在菜单窗口和窗口选择列表框中，可以切换进入一个已经打开的窗口。

2.删除窗口

删除窗口有两种方法：其一是在菜单[窗口]中，选择打开窗口命令，从弹出的“打开窗口”对话框中选择窗口，然后单击【删除】按钮即可；其二是在窗口选择列表框中，在准备删除的窗口编号上用鼠标右击，然后选择删除命令即可。

5.4.1.5 窗口的简单应用示例

【例5-1】 工程初始化参数设置，例如当窗口10一启动，将状态变量LB0置为ON，将模拟变量LW1置为200等。完成该功能的基本步骤如下：

1）创建一个位状态设定元件，设备类型为LB，设备地址为0，类型为“窗口打开时置为ON”，“新建位状态设定元件”对话框如图5-22所示。

2）创建一个多状态设定元件，设备类型为LW，设备地址为1，类型为“窗口打开时设置”，“新建多状态设定元件”对话框如图5-23所示。

图5-22 “新建位状态设定元件”对话框

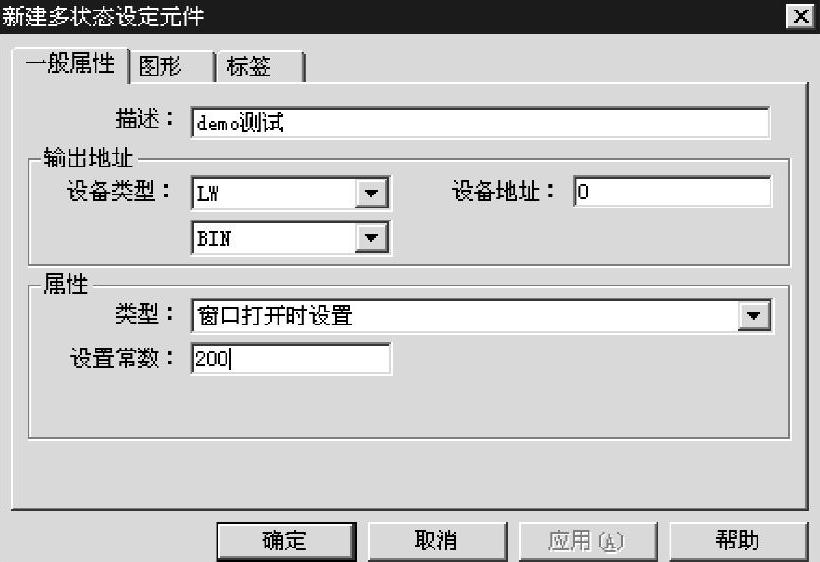

图5-23 “新建多状态设定元件”对话框

3）创建一个位状态指示灯元件，设备类型为LB，设备地址为0，用来显示LB0的状态，“新建位状态显示元件”对话框如图5-24所示。

4）创建一个数值显示元件，设备类型为LW，设备地址为1，用来显示LW1的值，“新建数值显示元件”对话框如图5-25所示。

5）设置完毕的窗口效果如图5-26所示。存盘、编译、离线模拟运行工程，LB0已被置为ON，LW1被置为200，如图5-27所示。比较图5-26和图5-27，可见组态工作的效果。

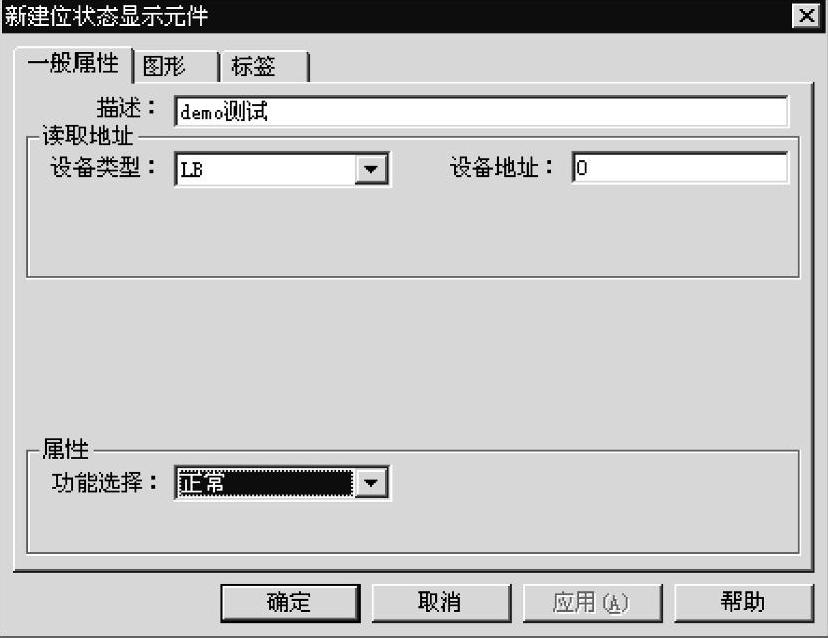

图5-24 “新建位状态显示元件”对话框

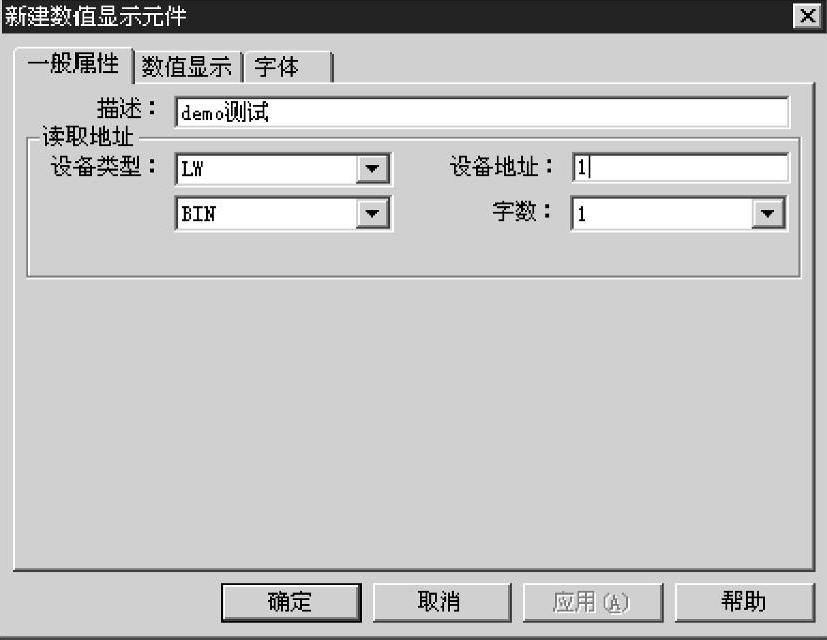

图5-25 “新建数值显示元件”对话框

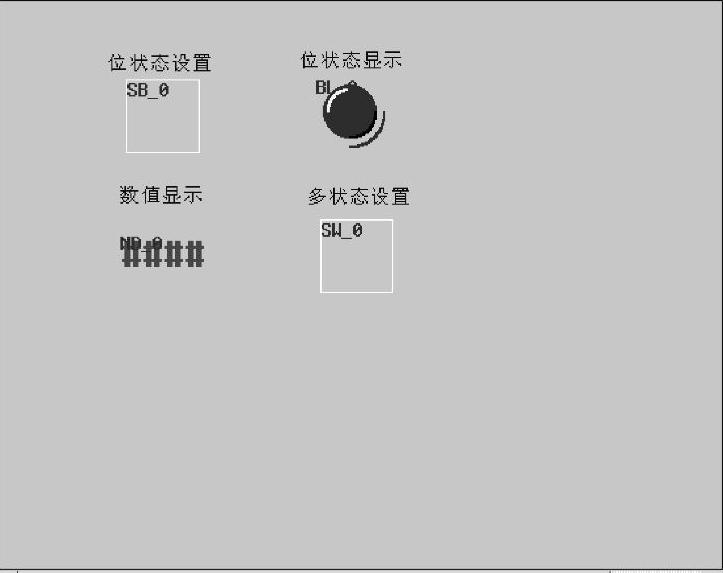

图5-26 组态人机界面画面

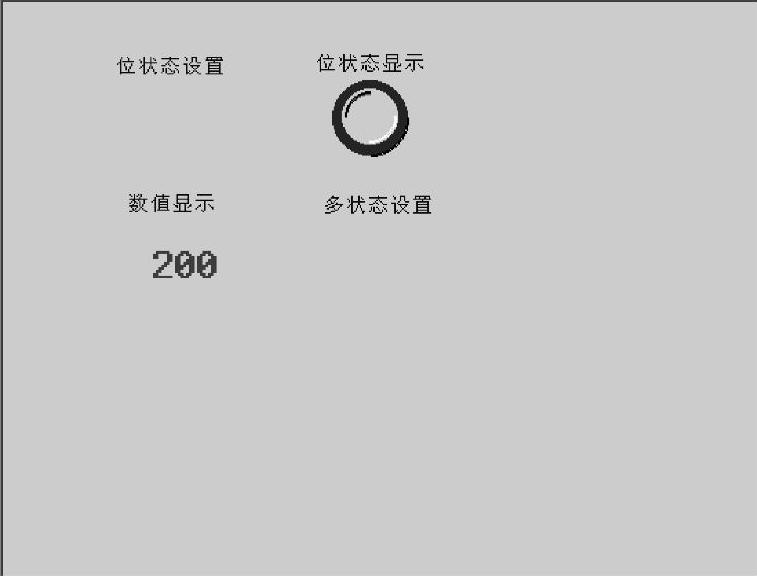

图5-27 运行显示界面图示
