5.3.5.1 离线模拟(Offline-Simulator)

EB500同时还支持离线模拟功能。离线模拟不会从PLC获得数据,只从本地地址读取数据,因此所有的数据都是静态的。离线模拟可以在EB500中执行,也可以在EasyManager中执行。

在EB500中执行时,在菜单中选择保存/编译/离线模拟命令或者单击快捷图标,可以进入应用程序的离线模拟界面;在EasyManager中选择“Offline-Simulator”也可以进行离线模拟。

5.3.5.2 直接在线模拟(Direct

Online Simulation)

从EasyManager选 择DirectOnline Simulator,再选择Online Simulator,就可以直接连接PLC在计算机上仿真MT500的画面。系统硬件连接如图5-18所示。

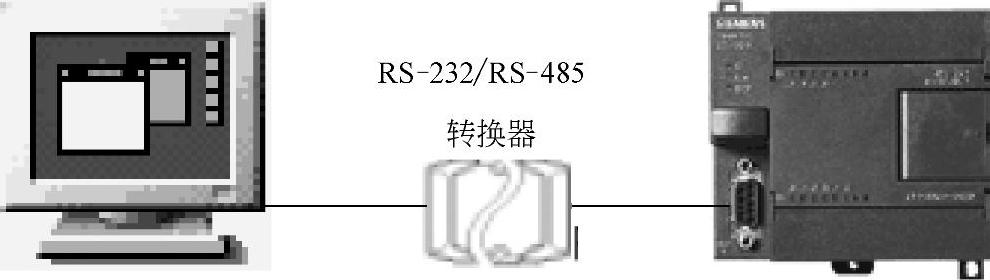

图5-18 直接在线模拟组成结构图示

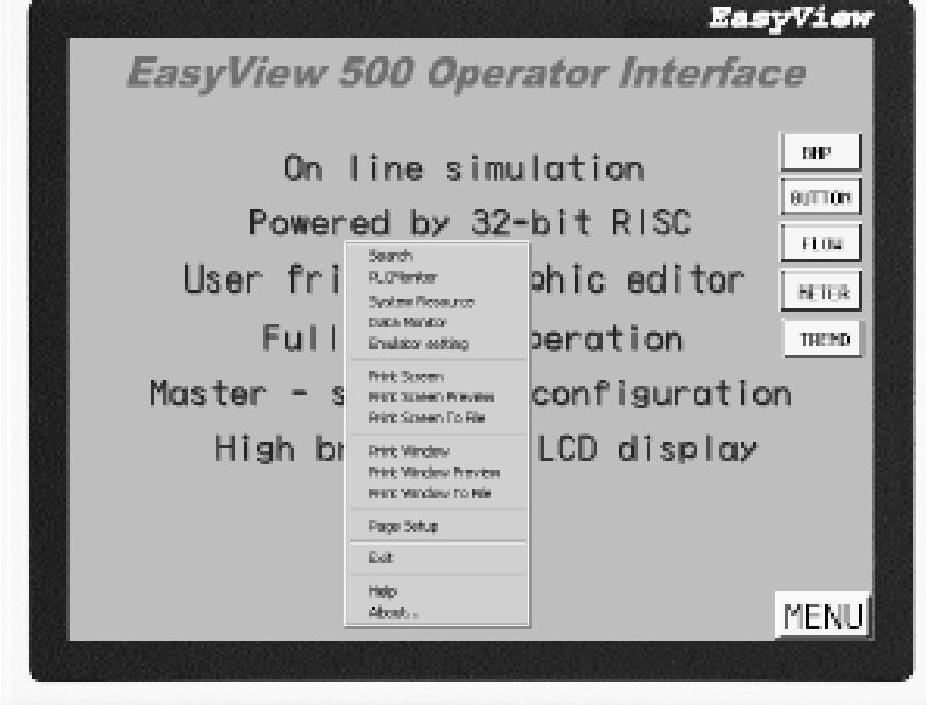

图5-19 活动菜单图示

如果PLC使用RS-422或RS-485通信,则需要一个RS-232/RS-422、485转换器。

目前,直接在线模拟不支持AB DH485、UnitelWay driver。此外,EB500提供了一套功能强大的在(离)线模拟辅助工具,只要在模拟状态屏幕上任何地方单击右键,将弹出图5-19所示的活动菜单,供设计者应用。
