在线模拟器操作指南:EasyManager命令设置参数并进入模拟方式一

EB500支持在线模拟(On-Simulator)操作,设计的工程可以直接在计算机上模拟出来,其效果如同下载到触摸屏操作一样。

EB500提供两种在线模拟执行方式:一种是通过EasyManager的【Simulator】按钮;另一种是直接在EB500的编辑状态下模拟。

在线模拟器通过MT500,从PLC获得数据,并模拟MT500的操作。在调试时使用在线模拟,可以节省大量的重复下载所花费的时间。在启动模拟前,要保证正确连接MT500和PLC,并在EasyManager中设置好COM及其各种通信参数。

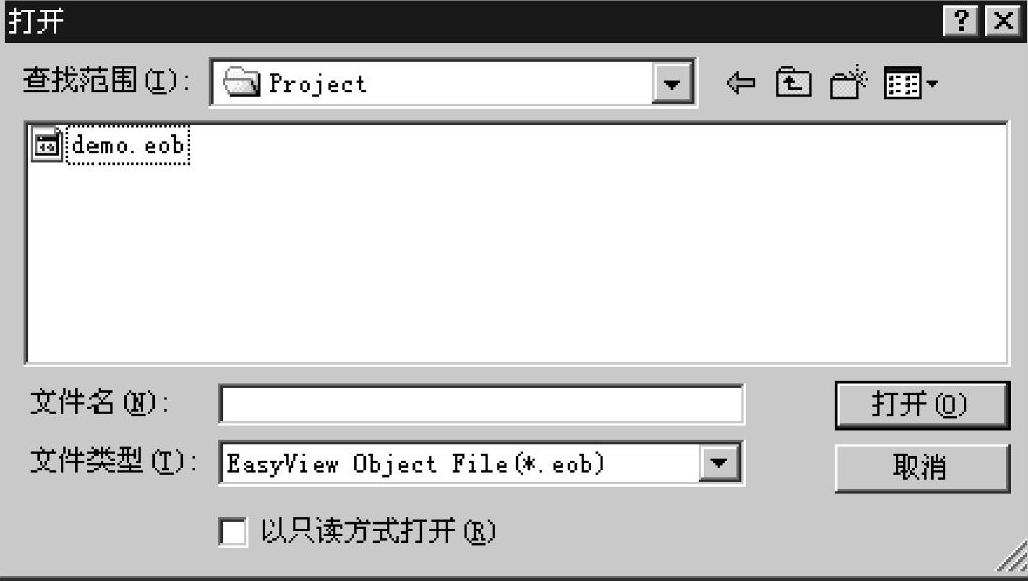

图5-17 选择在线模拟的工程文件图示

5.3.4.1 进入在线模拟方式一(www.daowen.com)

通过EasyManager命令,首先进入EasyManager,设置好各项参数,然后单击【On-Simulator】按钮,可以弹出图5-17所示的对话框。

选择要在线模拟的工程,单击【打开】按钮,即可弹出EasyWin-dow的在线模拟屏幕。假设选择前面创建的demo.eob文件,弹出的在线模拟屏幕如图5-16所示,则可实现该程序的在线模拟。

在线模拟中,触摸屏需要和PLC进行通信,因而组态人机界面的相关元件时需要定义变量连接,如指示灯连接PLC的输出、按钮连接PLC的内存变量;同时,还要编写PLC的相关程序,并下载运行PLC。

5.3.4.2 进入在线模拟方式二

通过EB500来在线模拟,进入EB500,打开需要在线模拟的工程,选择文件/保存菜单、工具/编译菜单,选择工具/在线模拟菜单或者单击快捷图标就可以直接在线模拟。
