1.深圳人机电子有限公司eView系列产品

eView触摸屏是工业触摸屏领域的优秀代表产品，能够理想、生动地显示PLC、单片机、PC上的数据信息，并直接支持市面上大多数的PLC产品，功能强大，使用方便。在美国权威工控杂志《Control Design Magazine》2001年最佳工控原始设备制造商（OEM）产品评选活动中，eView触摸屏荣登三甲。2004年度由业界权威媒体——中国工控网举办的十大人机界面品牌评选活动中，eView触摸屏产品又以高票数成为当之无愧的第一名。

从2002年到现在，深圳人机电子有限公司已经将全系列的触摸屏产品成功地推向市场，从3.7in到10.4in、从单色到彩色、从触摸屏到文本显示器，eView触摸屏产品已经成为业内最重要的品牌之一，具有很高的市场占有率。同时，还开发了系列的eView现场总线与工业通信产品，它们不仅使eView触摸屏具备了现场总线连接成网络的功能。其典型产品如图5-1所示。

图5-1 MT500系列触摸屏

MT508S主要硬件性能：黑色/银白色可选，显示屏为7.7in彩色双层盒超扭曲向列（DSTN）液晶屏，640像素×480像素，256色，触摸屏4线精密电阻网络（表面硬度为4H），CPU为32位RISC CPU 200MHz，存储器为2MB Flash ROM＋4MB DRAM（动态随机存取存储器），通信端口包括COM1：PC RS-232＆PLC RS-485/422、COM2：PLC RS-232，DC21～28V、440mA供电，防护等级为IP65（前面板）等。

2.QUICKPANEL系列显示器（GE公司）

QUICKPANEL系列显示器产品类型丰富，从5in单色LCD到12in彩色薄膜晶体管（TFT）触摸屏；耐环境等级达到IP65F；有多家PLC装配电缆；2MB的闪存加备有电池的超高密度随机存取存储器（SDRAM），以防电源丢失；图形库中已定义好的部件达到1200个；不同的显示技术LCD、STN（超扭曲向列）、TFT；用户可替换背景显示灯；可与多家PLC现场总线建立通信；GP_PRO Windows95/98/NT支持所有的QUICKPANEL开发应用。典型产品如图5-2所示。

3.迪吉特-普洛菲斯（Digital-Pro face）公司GP系列工业触摸屏

Proface公司自1972年建立以来，一直为广大用户提供可编程触摸屏（GP系列）、工业平板式计算机（PL系列）等人机界面产品。这些高等级HMI设备给自动化设备提供更强大的扩展性能。同时Proface公司提供最新的技术支持满足使用的要求。

Proface公司触摸屏系列产品包括GP2000系列触摸屏、GP2000H系列手提式触摸屏、GP77系列触摸屏、ST400系列触摸屏、PL系列平板式工业计算机和FP系列平板式工业监视器。

Proface公司人机界面为全中文界面，方便、实用，具有可接入多种工业网络，开放式通信协议，与任何品牌的PLC或个人单片机直接通信，内置Ethernet（以太网）接口，可方便数据采集，可选的视频、现场网络接口等功能。

图5-2 QUICKPANEL典型产品

4.HAKKO V706系列触摸屏

日本HAKKO公司专业生产触摸屏已有40多年了，凭着其一直以来优秀的性能及各种高级功能的领先应用，所生产的产品畅销全球，深受广大用户40多年来的青睐与支持，并广泛用于各行各业，在世界的触摸屏领域，独领风骚，并与快速发展的生产力和数字网络时代紧密保持同步，将商业的发展推向一个广阔的高新领域，给广大用户创造更高价值。典型产品V706如图5-3所示。V706新增功能如下：

（1）通用串行总线（USB）接口Master/Slave作为Slave，通过USB连接PC与V706，高速传输画面数据；作为Master，可连接最新品牌打印机（EPSON STYLUS PHOTO系列）或者通过USB将数据保存到CF卡（闪存卡）上。(www.daowen.com)

（2）内置128KB SRAM卡128KB配方功能成为标准，可以用来保存历史数据、备份采样数据、留言板、宏使用的内部记忆数据等。

（3）CF卡接口 简单插入CF卡，可以方便地备份采样或者配方或者BMP（位图）文件等。

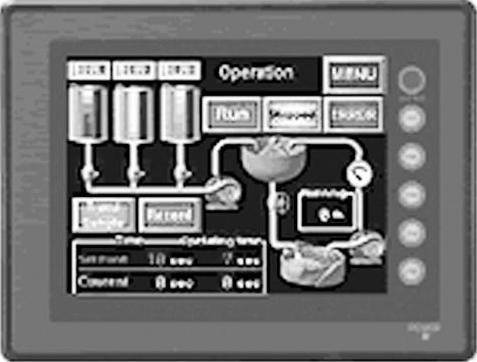

图5-3 HAKKO公司V706触摸屏

（4）以太网10Base-T增加选件单元DU-01，可以实现LAN（Ethernet 10Base-T）组网，以太网连接允许监控现场数据及收集实时数据（通过MONITOUCH安装应用软件TELL US AND V-SERVER）。

5.WEINVIEW MT606CV2触摸屏

MT606CV2触摸屏是中国台湾威纶科技股份有限公司产品，MT606CV2具有轻、薄、短、小的体积。它是为了小尺寸的操作界面市场而设计的，如图5-4所示。其主要性能：7.7in超扭曲向列（STN）的彩色液晶显示器；它使用RISC技术的Intel Xscale PXA255 200MHz处理器，高效能低耗电量；MT606CV2有一个10/100 Base-T的以太网接口，可提供良好的通信能力，并可连接全球资讯；MT606CV2内嵌Windows CE操作系统，Windows CE系统非常适合作为MT606CV2与开放式的人机界面系统整合的桥梁。

6.中国台湾HITECH产品（见图5-5）

（1）HITECH PWS 3261-TFT主要性能256色薄膜晶体管（TFT）工艺真彩，背光，冷阴极荧光灯（CCFT）10万h，32位RISC（206MHz）CPU，显示面积为10.4in，分辨率达640像素×480像素，触摸屏调节显示对比度，具备4MB Flash存储器、1024KB配方存储器，8线模拟电阻式触摸屏，COM1/2，RS-232、RS-422和RS-485，支持USB高速下载，兼容并行口打印机，24（1±10％）V直流电源供电，功率低于20W，射频辐射符合CISPR22 Class A，静电释放符合IEC 61000-4-2（EN55024：1998），射频感受度符合IEC 61000-4-2（EN55024：1998），瞬间高频符合IEC 61000-4-2（EN55024：1998），工作温度为0～50℃，贮存温度为－10～60℃，环境湿度为20％～90％RH，无凝霜，抗振动为0.5mm位移、10～55Hz，在X、Y、Z方向各2h，前面板密封防护等级为IP65/NEMA4。

图5-4 WEINVIEW触摸屏

图5-5 HITECH产品图示

（2）HITECH PWS 3261-TFTA主要性能 高速以太网口、支持多种组网方式、灵活快速，256色TFT真彩，背光，CCFT 10万h，32位RISC（206MHz）CPU，显示面积为10.4in，分辨率达640像素×480像素，触摸屏调节显示对比度，具备4MB Flash存储器、1024KB配方存储器，8线模拟电阻式触摸屏，COM1/2，RS-232、RS-422、RS-485，兼容并口打印机，24（1±10％）V直流电源供电等。

7.SIMATIC TP270与SIMATIC OP 270 SIMATIC OP 270型操作员面板为键盘操作，可选5.7in或10.4in彩色STN显示。SIMATIC TP 270型触摸式面板为彩色STN触摸屏（模拟/耐磨），5.7in或10.4in显示。主要优点：坚固耐用、结构紧凑，可通过以太网（TCP/IP）、CF卡、MPI（多点接口）或USB备份或恢复，可远程下载/上载组态和硬件升级，配置各种接口（例如MPI、PROFIBUS-DP、USB），可选以太网接口，清晰、逼真的256色显示，更多HMI功能，性能优良，可装载专用驱动程序。

SIMATIC TP270与SIMATIC OP270触摸屏采用Windows CE操作系统，TP 270/OP 270提供有创新性的操作员控制和监视功能以及固有操作员面板的优点，坚固耐用、稳定可靠、简便易用。标准硬件/软件接口保证了极高的柔性度和透明度以及办公环境的访问功能。
