有效转矩线与主要设计内容分析

4.4.1.1 有效转矩线

变频器调速系统由变频器、异步电动机和生产机械及拖动系统构成。生产机械作为变频器调速系统的负载由异步电动机拖动。设电动机在某一转速下正常工作时的最大转矩为有效转矩,电动机在某一频率下工作时,对应的机械特性曲线只有一条,有效转矩就只有一点,将所有频率下各机械特性中的有效转矩点连接起来,即得到电动机在变频调速过程中的有效转矩线,但要注意以下三个问题:

1)有效转矩线是说明电动机在不同频率下的工作范围,而不是电动机的特性曲线,不能在有效转矩线上决定系统的工作点,系统的工作点是电动机的机械特性与负载的机械特性的交点。

2)要使系统在全调速范围内都能正常运行,必须是有效转矩线把负载的机械特性曲线的运行段包括在内,即系统的工作点必须在有效转矩线内。

3)根据各种变频器提供的有效转矩线来考虑其调速范围。电动机在实施了变频调速后,是否在整个频率范围内都带得动负载、能不能长时间运行,要了解负载的机械特性和电动机变频调速后的有效转矩线。

1.fxfN时的有效转矩线

图4-13为fxfN、保持U1/fx=常数时的电动机的机械特性和有效转矩线。fx为电动机定子电源频率,fN为电动机定子电源额定频率。由图4-13可见,当fx分别等于f1f′1f″1f‴1,并且f‴1f″1f1f1fN时的电动机的机械特性。一般情况下,当fxfN时,转速下降,机械特性随频率的降低而向下平移,低速时电动机风扇的风量和内部通风情况都变差,散热效果下降,电动机的有效转矩也就下降,如图4-13中实线所示。在低频时,有效转矩也减小很多,有时甚至可能拖不动负载,为保证电动机在低速时有足够大的有效转矩值,U1应比f1降低的比例小一些,使U1/f1的值随f1的降低而增大。保证频率下降时,电动机的最大转矩不变,如图4-13中虚线所示,此时有效转矩线为一条转矩不变的直线。

2.fxfN时的有效转矩线

当电动机在基频以上变频调速时,定子频率fx大于额定频率fN,要保持Φm恒定,定子电压U1将高于额定值,这是不允许的。因此,基频以上的变频调速时,应使电压U1为额定电压,fx增大。这样,随着频率fx的增高,n增高,磁通降低,有效转矩和额定转矩也减少,其机械特性和有效转矩线如图4-14所示。因fxfNU1不变,电动机的电压和允许电流都不变,功率因数变化不大,其最大输入功率基本不变,近似为恒功率调速。由以上分析可知,在基频以下调速时,保持U1/fx=常数,为恒转矩变频调速,基频以上调速时,保持U1为额定电压,为恒功率变频调速。在实际中,根据负载性质的不同,可选择恒转矩变频调速或恒功率变频调速,以达到最优控制效果。


图4-13 U1/fx=常数时的有效转矩线(www.daowen.com)

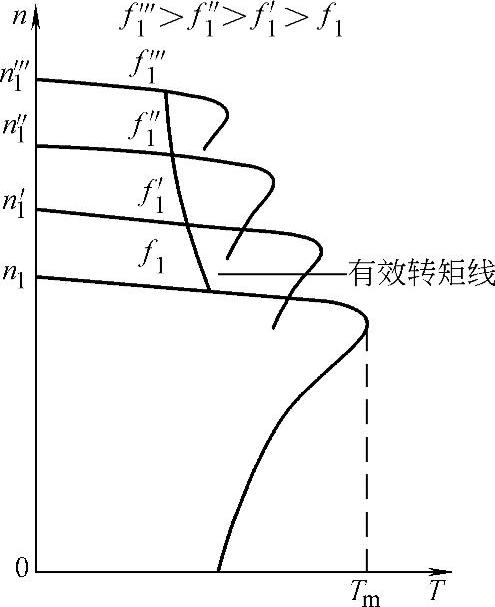

图4-14 U1UN时的有效转矩线

4.4.1.2 变频调速系统主要设计内容

在设计变频调速系统时,要考虑变频以后电动机的机械特性与负载机械特性的配合,系统对电动机起、制动过程的要求,对电动机过载能力的要求以及避免机械谐振等问题。设计内容包括以下几项:

1)根据负载的具体情况,选择电动机的类型、容量、转速等;

2)选择变频器的类型、容量、型号等;

3)设计主电路与外部配套件的选型;

4)设计控制电路和外部配套件的选型及端子接线;

5)根据负载要求,选择系统运行的方式,选择变频调速的功能与相关参数的预置。
