当变频器的外接输入端和外接输出端与控制电器(如接触器、继电器、开关等)相接来控制其运行的工作方式称为外控运行方式。在进行外控运行时,变频器应事先将运行模式预置为外部运行。在台达VFD-M变频器中,将P01功能预置为“01”或者“02”均可以实现外部端子控制运行。
变频器的外接电器控制电路一般完成电动机正、反转控制或与工频切换的操作,与常规电器构成的控制电路相同,在应用中应注意按钮的自锁和电动机接触器触头的互锁,还要注意变频器在进行外接控制时,应尽量满足先接通电源、后运行的原则。
4.2.3.1 继电接触器控制的正、反转电路
继电接触器控制电路如图4-9所示(端子标注以台达变频器为例)。
KM为变频器主电路接触器,SB1、SB2为控制按钮,控制KM使变频器的接通与断开;KA1为正/停转继电器,KA2为反/停转继电器,ST为停止控制按钮,SF为起动控制按钮,SR为正/反转选择开关,SJ为复位按钮。KF是指台达变频器的输出接点RA、RB、RC。当RB、RC(KF)闭合时,保证变频器接通;当RB、RC(KF)断开时,保证变频器断电。RA、RC闭合,输出报警信号。
图4-9 继电器控制的正、反转电路
(www.daowen.com)

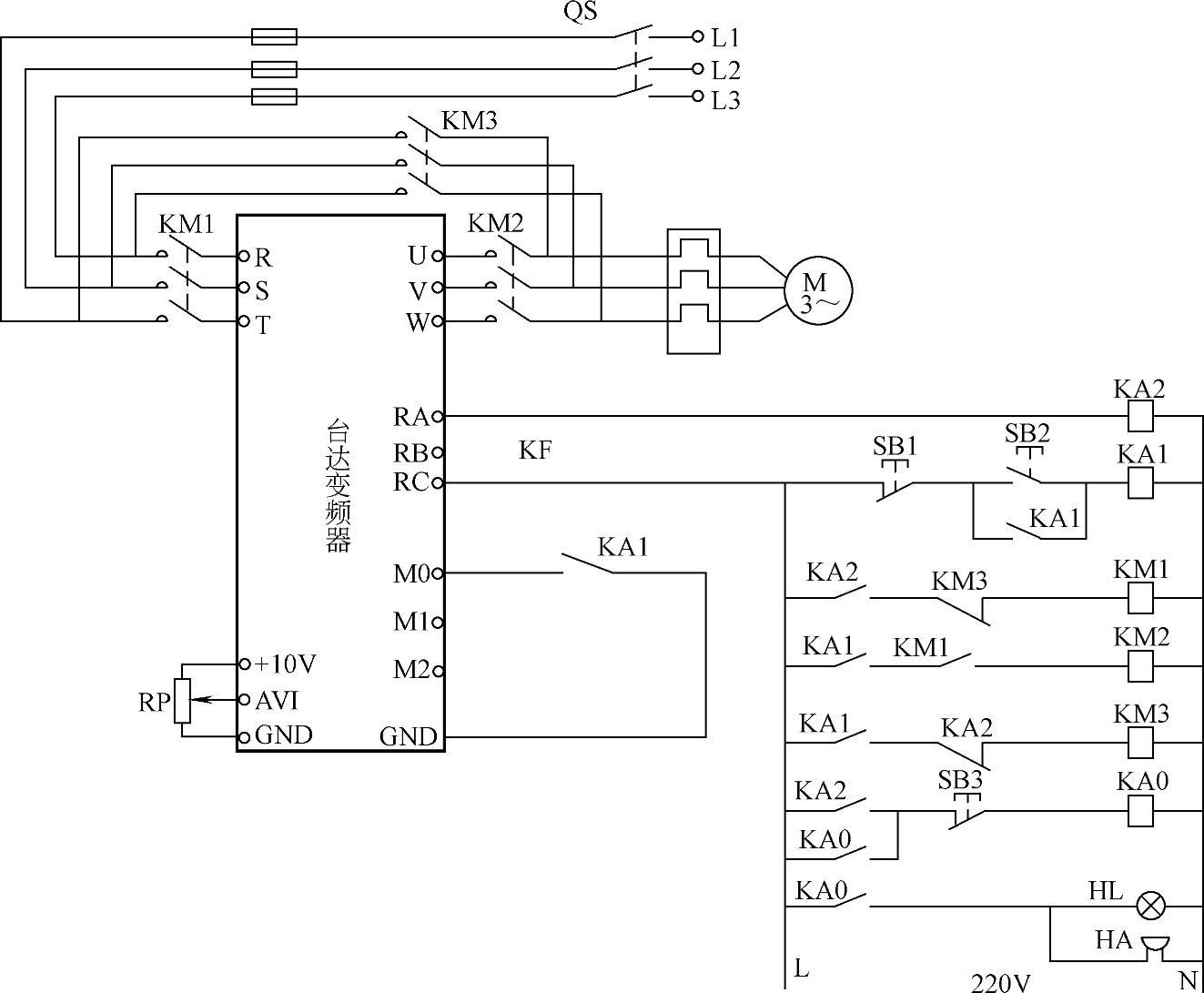

图4-10 变频器工频切换电路
4.2.3.2 变频器工频切换控制电路
变频与工频切换的控制电路应满足如下要求:
1)用户可根据系统要求选择“工频运行”或“变频运行”;
2)在变频运行时,当变频器因故障而跳闸时,可自动切换为“工频运行”。
变频器工频切换的控制电路如图4-10所示(端子标注以台达变频器为例)。当QS、KM3接通时,接触器KM1、KM2断开,电动机工作在工频下;当KM1、KM2闭合时,KM3断开,电动机工作在变频下。
SB1为停止控制按钮,SB2为起动控制按钮,SB3为报警复位按钮。
