变频器的任务是把电压和频率恒定的电网电源变成电压和频率可调的变频电源。它有不同的结构形式和不同的类型。图4-1是目前应用的最为广泛的变频器的基本结构。

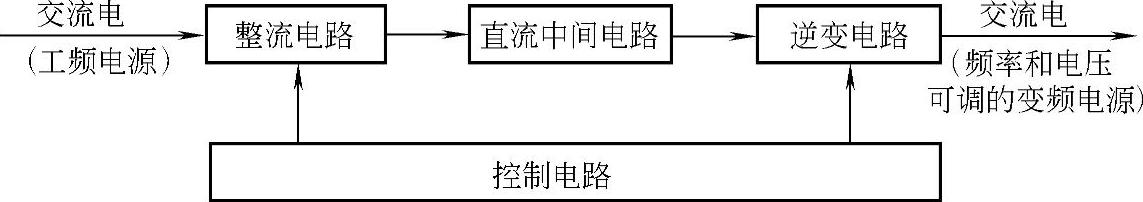

图4-1 变频器的基本结构

下面结合变频器的基本构成,将各部分电路的基本作用分述如下:

1.整流电路

一般三相变频器的整流电路由三相全波整流桥组成。它的主要作用是对电网工频电源进行整流,把交流电整流成直流电,并给逆变电路和控制电路提供所要的直流电源。

2.直流中间电路

直流中间电路的作用是对整流电路的输出进行滤波,以保证逆变电路和控制电源能够得到质量较高的直流电源。当直流中间电路是用大容量的电解电容滤波时,变频器为电压型变频器。而当直流中间环节是用电感很大的电抗器滤波时,变频器为电流型变频器。

此外,在直流中间电路中,有时还包括制动电阻以及其他辅助电路。这是由于电动机变频调速在降速时处于再生发电制动状态,电动机的能量回馈直流电路使电压上升,这是很危险的,所以需加制动电阻和其他辅助电路,用以消耗该部分能量。

3.逆变电路(www.daowen.com)

逆变电路是变频器最主要的部分,也是长期以来要解决的核心,常见的结构形式是利用六个电力电子开关器件组成的三相桥式逆变电路,它的主要作用是在控制电路的控制下,有规律地实现逆变器中主开关器件的通与断,将整流电路输出的直流电转换为频率和电压都任意可调的交流电。逆变电路的输出就是变频器的输出,它被用来实现对异步电动机的调速控制。

4.控制电路

变频器的控制电路是变频器的核心部分,高性能的变频器目前已经采用微型计算机进行全数字控制,采用尽可能简单的硬件电路,主要靠软件来完成各种功能,由于软件的灵活性,数字控制方式常可以完成模拟控制方式难以完成的功能。

图4-2给出了一个典型的电压型通用变频器的内部硬件结构框图。它包括主电路、控制电路与运算电路(高性能的微处理器构成了控制与运算电路)、信号检测电路、驱动电路、外部接口电路以及保护电路等部分电路。


图4-2 电压型通用变频器的内部硬件结构框图

控制电路的主要作用是将检测电路得到的各种信号送至控制与运算电路,运算电路能够根据要求为变频器主电路提供必要的栅极(或门极、基极)驱动信号,完成对逆变器的开关控制、对整流器的电压控制,同时控制电路通过A-D、D-A转换等外部接口电路接收/发送外部信号和给出系统内部工作状态,使变频器能够和外部设备配合进行各种高性能的控制,并完成各种保护功能。在通用变频器中,检测电路的作用主要包括直流电压检测、电流检测、输出电压检测、给变频器和电动机提供电子热保护所需要的温度检测,而有些高性能的变频器除了上述检测之外,还包括速度检测、磁通检测等。

虽然变频器的种类很多,其内部结构也各有不同,但大多数变频器都具有图4-1和图4-2给出的基本结构,它们的区别仅仅是控制电路和检测电路实现方法的不同以及控制算法的不同。
