2个16位定时器/计数器：定时器0和定时器1。两者可配置成定时器或事件计数器。

当它用作“定时器”功能时，每经过一个机器周期，寄存器加1。因此，可以将一个机器周期看作计数周期。由于一个机器周期由6个振荡周期组成，所以定时器的计数率为1/6振荡频率。

当它用作“计数器”功能时，每当外部计数脚（T0或T1）发生一次1到0的跳变，寄存器加1。此功能中，外部输入脚每个机器周期被采样一次。

当在一个周期内采样为高电平而下一个周期内采样为低电平时，计数值加1。新的计数值在检测到跳变的周期的下一周期出现在寄存器中。由于识别1到0的跳变要占用2个机器周期（12个振荡周期），因此最大计数速率为1/12振荡频率。外部输入信号的占空比不受限制，但为了保证给定电平能在改变之前被检测到，外部输入信号的状态至少要保持一个完整的机器周期。除了“定时器”或“计数器”的选择外，定时器0和定时器1还有四种工作模式可供选择。

“定时器”和“计数器”功能通过特殊功能的定时/计数器模式控制寄存器（TMOD）的C/T位来选择。2个定时器/计数器都有四种工作模式，由TMOD的两位（M1，M0）进行选择。2个定时器/计数器的模式0、1和2相同，和模式3不同。

捕捉模式：定时器2工作在捕获模式时有两种情况，由T2CON的EXEN2位来选择。如果EXEN2＝0，定时器2用作一个16位的定时器或计数器（由T2CON的C/T2位决定），溢出时将置位TF2（定时器2的溢出位）。

(www.daowen.com)

图2-6 定时器2工作在捕获模式

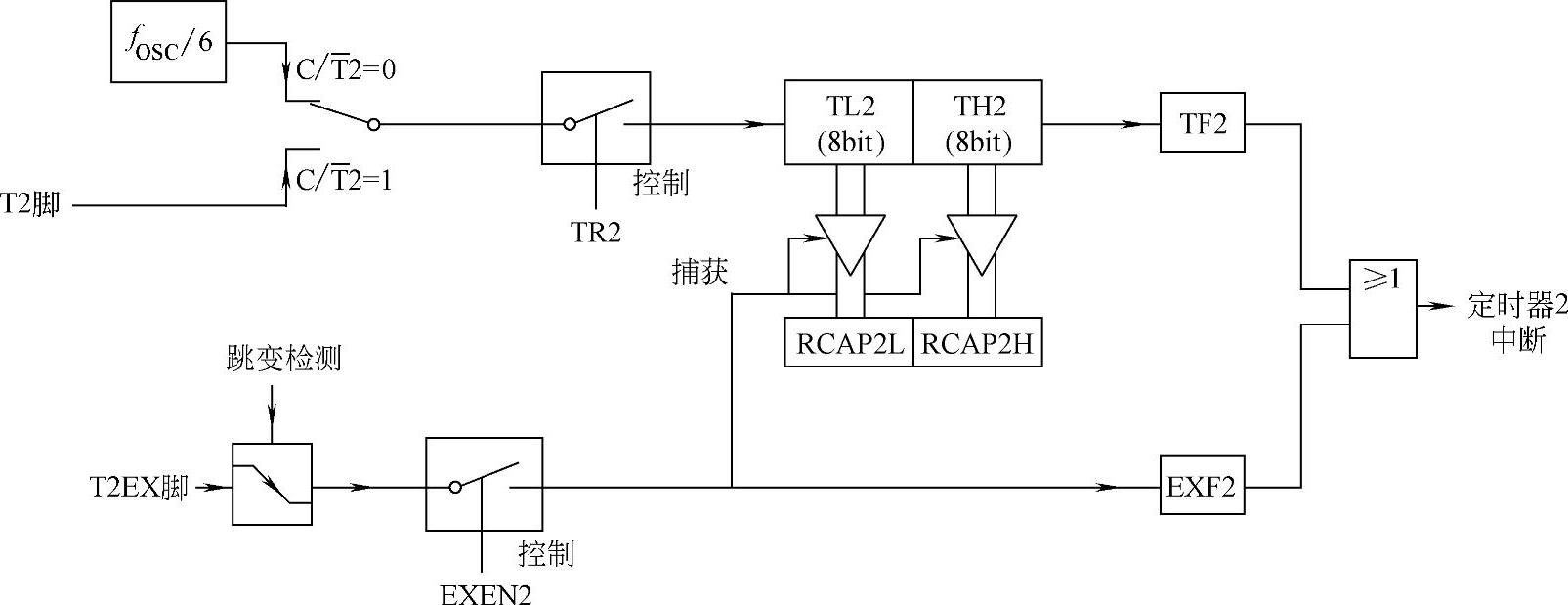

定时器2工作在捕获模式原理如图2-6所示。

只要IEN0寄存器的定时器2中断位被使能，TF2位就可用来产生中断。如果EXEN2＝1，除上述操作外，定时器2还增加了一种特性——外部输入T2EX脚上1到0的跳变，将使定时器2、寄存器TL2和TH2的当前值分别装载到寄存器RCAP2L和RCAP2H中。

而且T2EX脚的跳变还将置位T2CON的EXF2位。EXF2位和TF2位一样，也可用来产生中断（两者共用定时器2溢出的中断向量）。由此可见，定时器2的中断可由TF2或EXF2产生，由产生中断的事件决定。

这种情况下，不会重装TL2和TH2。即使T2EX脚出现捕获事件，计数器仍继续对T2脚的跳变或f_OSC/6的脉冲进行计数。因为RCAP2L和RCAP2H重装后其值并不受保护，所以一旦定时器2产生中断，中断必须在T2EX脚出现新的捕获事件之前进行处理。否则，T2EX脚上新的下降沿将使TL2和TH2的当前值重装到RCAP2L和RCAP2H中，从而破坏引起中断的RCAP2L和RCAP2H值。
