(1)安全净距
配电装置各部分之间,为了满足配电装置运行和检修的需要,确保人身和设备的安全所必需的最小电气距离,称为安全净距。在这一距离下,无论是在正常最高工作电压,还是在出现内、外过电压时,都不致使空气间隙击穿。
我国《高压配电装置设计技术规程》规定有屋内、屋外配电装置各有关部分之间的最小安全净距,这些距离可分为A,B,C,D,E5类。在各种间隔距离中,最基本的是A1和A2值。
1)A1值
A1值是指带电部分与接地部分之间的空间最小安全净距。
2)A2值
A2值是指不同相的带电部分之间的空间最小安全净距。
屋内配电装置安全净距见表8.1,其示意图如图8.1所示。屋外配电装置安全净距见表8.2,其示意图如图8.2所示。

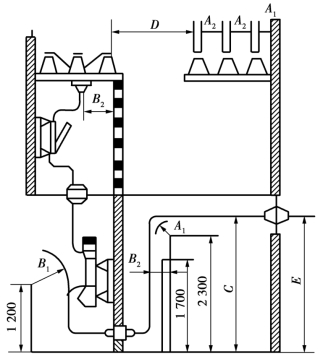

图8.1 屋内配电装置安全净距示意图

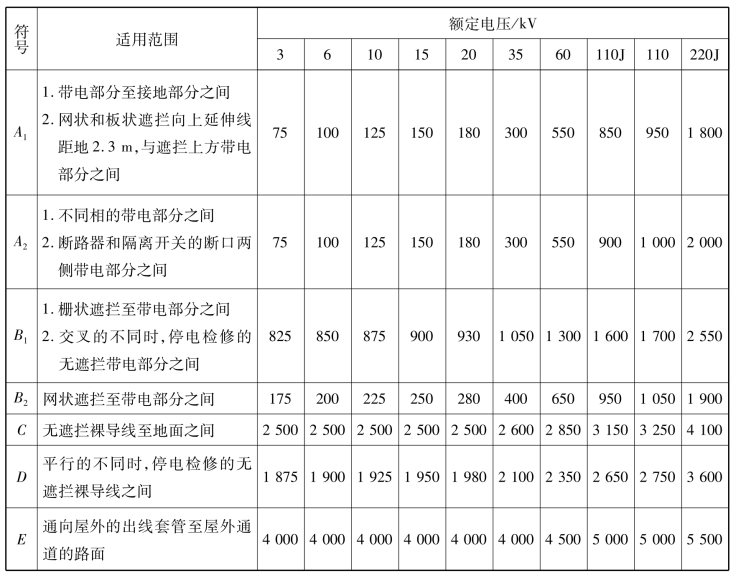

表8.1 屋内配电装置的安全净距/mm

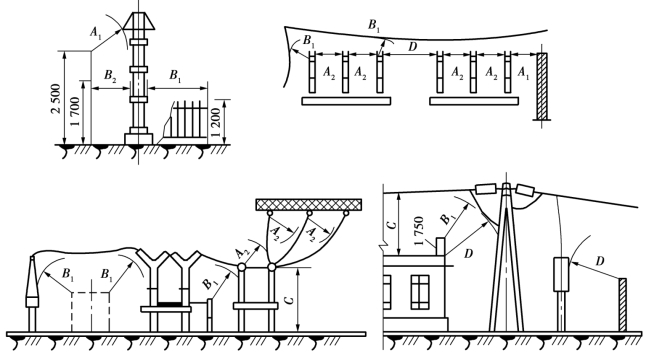

图8.2 屋外配电装置安全距离示意图

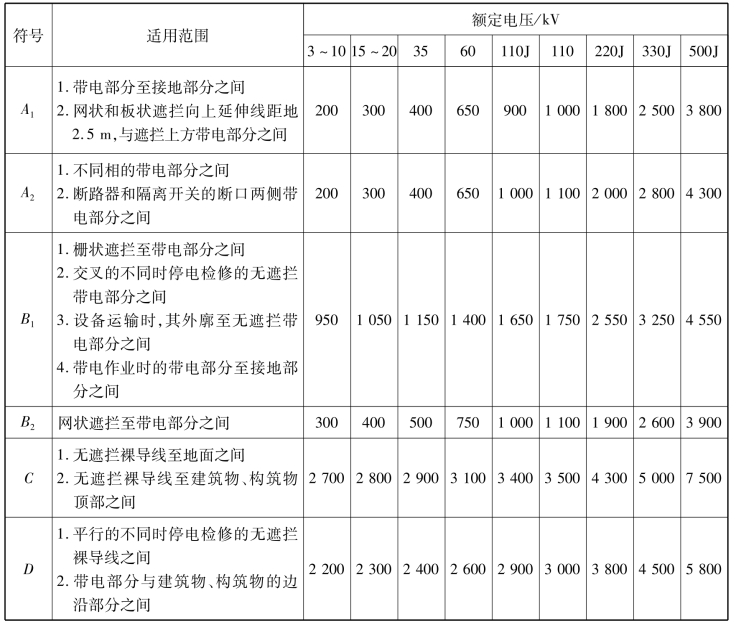

表8.2 屋外配电装置的安全净距/mm
注:J系指中性点直接接地系统。
(2)间隔
间隔是指一个完整的电气连接,其大体上对应主接线图中的接线单元,以主设备为主,加上附属设备组成的一整套电气设备(包括断路器、隔离开关、TA、TV、端子箱等)。(www.daowen.com)
在发电厂或变电站内,间隔是配电装置中最小的组成部分。根据不同设备的连接所发挥的功能不同,有主变间隔、母线设备间隔、母联间隔、出线间隔等。
(3)层
层是指设备布置位置的层次。配电装置有单层、两层、三层布置。
(4)列
列是指一个间隔断路器的排列顺序。配电装置有单列式布置、双列式布置、三列式布置。双列式布置是指该配电装置纵向布置有两组断路器及附属设备。
(5)通道
为便于设备的操作、检修和搬运,配电装置在布置时设置了维护通道(用来维护和搬运各种电器的通道)、操作通道(设有断路器的操动机构、就地控制屏)、防爆通道(或防爆小室相通)。
(6)配电装置的图
1)平面图
按照配电装置的比例进行绘制,并标出尺寸;图中标出房屋轮廓、配电装置间隔的位置与数量、各种通道与出口、电缆沟等。平面图上的间隔不标出其中所装设备,如图8.3所示。

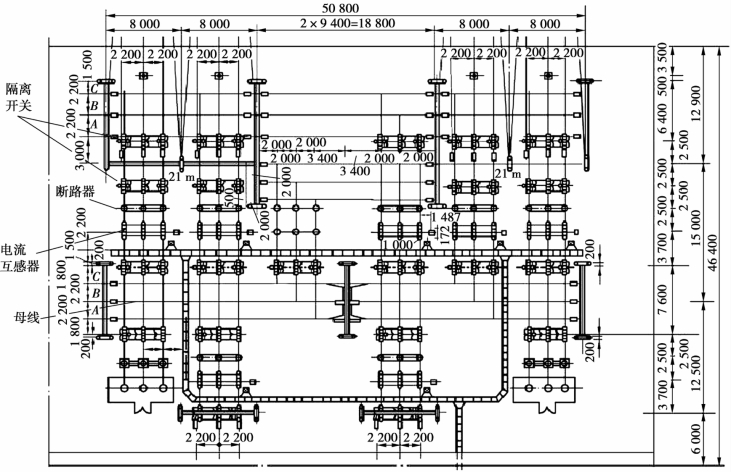

图8.3 110kV双列布置中型户外配电装置平面图
2)断面图
按照配电装置的比例进行绘制,用以校验其各部分的安全净距(成套配电装置内部除外);图中表示配电装置典型间隔的剖面,表明间隔中各设备具体的布置以及相互之间的联系,如图8.4、图8.5所示。

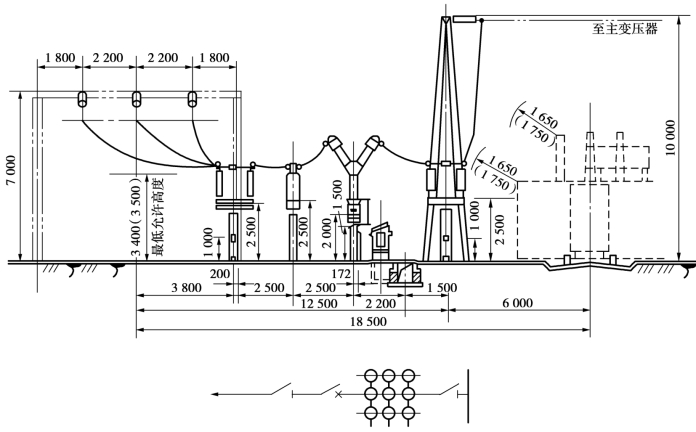

图8.4 变压器间隔断面图(双列布置的中型110kV配电装置)

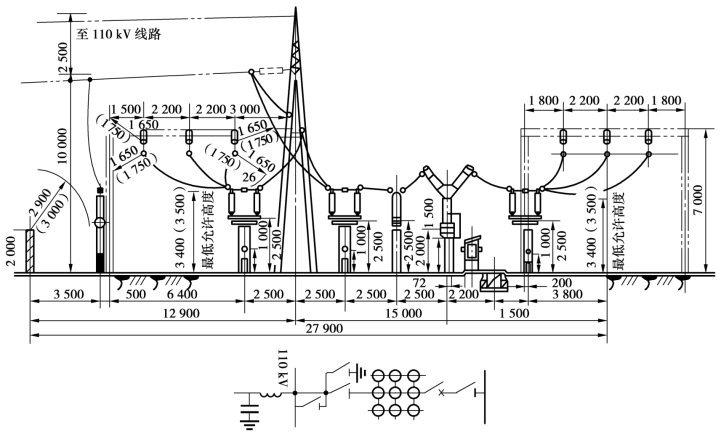

图8.5 出线间隔断面图(双列布置的110kV中型配电装置)
3)配置图
配置图是一种示意图,可不按照比例进行绘制,主要用于了解整个配电装置中设备的布置、数量、内容;对应平面图的实际情况,图中标出各间隔的序号与名称、设备在各间隔内布置的轮廓、进出线的方式与方向、通道名称等。
