变电所主变压器的台数和容量应根据地区供电条件、城市规划、负荷性质、用电容量和企业发展等因素综合考虑确定。主变容量一般按5～10年规划负荷来选择，至少留有15%～25%的裕量。

变压器是一种静止电器，运行实践证明它的工作是比较可靠的。一般寿命为20年，事故率较小，通常不必考虑另设专用备用变压器。

（1）总降压变电所主变压器台数和容量的确定

①有一、二级负荷的变电所中宜装设两台主变压器。当在技术经济上比较合理时，可装设两台以上主变压器。如变电所可由中、低压侧电力网取得足够容量的备用电源时，可装设一台主变压器。

②装有两台及以上主变压器的变电所中，当断开一台时，其余主变压器的容量应保证用户的一、二级负荷，且不应小于60%的全部负荷。

③对季节性负荷或昼夜负荷变化较大的宜采用经济运行方式的变电所，技术经济合理时可选择两台或多台主变压器。变电所两台或多台主变压器经济运行的条件见表7.4。

④三级负荷一般选择一台主变压器，负荷较大时，也可选择两台主变压器。装单台变压器时，其额定容量SN应能满足全部用电设备的计算负荷Sjs，考虑负荷发展应留有一定的容量裕度，并考虑变压器的经济运行，即

SN≥（1.15～1.4）Sjs

⑤具有3种电压的变电所中，如通过主变压器各侧绕组的功率均达到该变压器容量的15%以上时，主变压器宜采用三绕组变压器。

⑥变压器过载能力应满足运行要求。

⑦变电所变压器并列运行条件。

两台或多台变压器的变电所，各台变压器通常采取分列运行方式。如需采取变压器并列运行方式时，必须满足表7.5的运行条件。

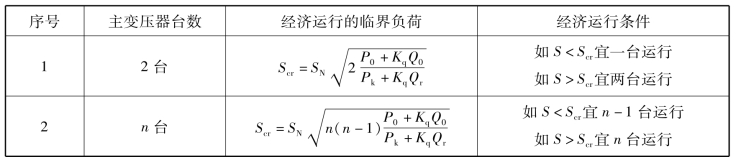

表7.4　变电所主变压器经济运行的条件

注：Scr——经济运行临界负荷，kVA；
SN—变压器的额定容量，kVA；
S—变电所实际负荷，kVA；
P0—变压器空载有功损耗（铁损），kW；
Q0—变压器空载时的无功损耗，kvar，Q0≈SN（I0%）／100；
I0%—变压器空载电流占额定电流的百分值，%；
Pk—变压器负载有功损耗，kW；
Qr—变压器额定负荷时的无功损耗，kvar，Qr≈SN（Uk%）／100%；
Uk%—变压器阻抗电压占额定电压的百分值，%；
Kq—无功功率经济当量，kW／kvar，由发电机电压直配的工厂变电所Kq＝0.02～0.04kW／kvar，经两级变压的工厂变电所Kq＝0.05～0.08kW／kvar，经三级及以上变压的工厂变电所Kq＝0.01～0.15kW／kvar，在不计及上述计算条件时，一般取Kq＝0.1kW／kvar。

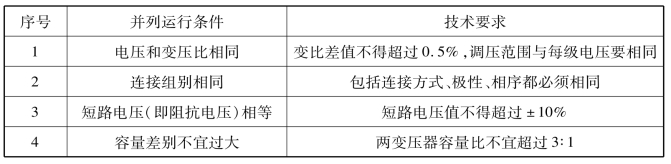

表7.5　变电所变压器并列运行条件(www.daowen.com)

（2）车间变电所变压器台数和容量的确定

车间变电所变压器台数和容量的确定原则和总降压变电所基本相同，即在保证电能质量的要求下，应尽量减少投资、运行费用和有色金属耗用量。

车间变电所变压器台数选择原则，对二、三级负荷，变电所只设置一台变压器，其容量可根据计算负荷决定。可考虑从其他车间的低压线路取得备用电源，这不仅在故障下可对重要的二级负荷供电，而且在负荷极不均匀的轻负荷时，也能使供电系统达到经济运行。对一、二级负荷较大的车间，采用两回独立进线，设置两台变压器，其容量确定和总降压变电所相同。当负荷分散时，可设置两个各有一台变压器的变电所。

车间变电所中，变压器容量应根据计算负荷选择，单台变压器容量不宜超过2000kVA。对装设在二层楼以上的干式变压器，其容量不宜大于630kVA。对昼夜或季节性波动较大的负荷，供电变压器经技术经济比较，可采用容量不一致的变压器。

在一般情况下，动力和照明宜共用变压器，属下列情况之一时，可设专用变压器：

①照明负荷较大，或动力和照明共用变压器因负荷变动引起的电压闪变或电压升高，严重影响照明质量及灯泡寿命时，可设照明专用变压器。

②冲击性负荷（试验设备、电焊机群及大型电焊设备等）较大，严重影响电能质量时，可设专用变压器。

③在IT系统的低压电网中，照明负荷应设专用变压器。

④当季节性的负荷容量较大时（如大型民用建筑中的空调冷冻机等负荷），可设专用变压器。

⑤在民用建筑中出于某些特殊设备的功能需要（如容量较大的X射线机等），宜设专用变压器。

例7.1 某一车间变电所（10kV／0.4kV），总计算负荷为1350kVA，其中一、二级负荷为680kVA。试选择变压器的台数和容量。

解 根据车间变电所变压器台数及容量选择要求，该车间变电所有一、二级负荷，宜选择两台变压器。

任一台变压器单独运行时，要满足60%～70%的负荷，即

SN＝（0.6～0.7）×1350kVA＝810～945kVA

且任一台变压器应满足SN≥680kVA。因此，可选两台容量均为1000kVA的变压器，具体型号为S9-1000／10。
