变电所里的变压器、开关电器、避雷器以及母线等设备由载流导体连接成一个整体才能完成接收、汇集和分配电能的任务，这种由一次设备连接的电路，称为变电所的电气主接线。变电所的电器和导体以规定的符号表示，见表7.1。按它们的实际连接关系作成图，就是电气主接线图。电气主接线图都以单线图表示，一根线代表三相。在三相可能不同的局部地方用三线图表示，这时，一根线就是一相。例如，在电流互感器处就局部用三线图表示。在较大的变电所控制室内，一般都有主接线的模拟屏，并使屏上各开关电器的状态与实际运行状态相对应。要进行操作时，还可根据模拟屏拟订操作顺序。

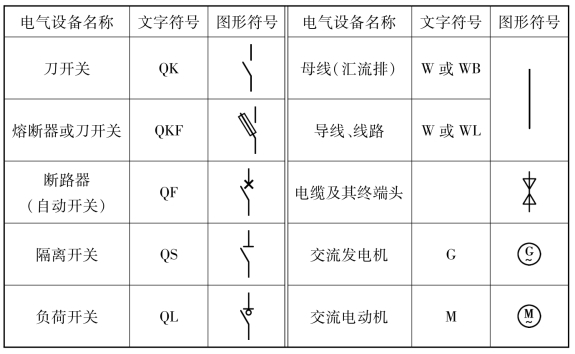

表7.1　常用电气设备和导线的图形符号和文字符号

电气主接线是电气部分的主体，它的形式决定供电是否可靠，操作是否方便、灵活，是否经济，它对电气设备的选择、配电装置的布置、继电保护和自动装置的配置等都有着密切的关系。拟订主接线是设计变电所的一项重要任务，拟订的主接线应满足以下要求：

①主接线应符合国家标准有关技术规范的要求，能充分保证人身和设备的安全。(www.daowen.com)

②主接线应满足用户对供电可靠性的要求。

③主接线力求简单，运行操作灵活方便，并能避免运行人员的误操作和确保检修工作的安全。

④在保证安全可靠的前提下，应使投资最省、运行费用最低。

⑤有发展的可能性。

各个变电所的主接线，一般都由下述一些主接线的基本形式组合而成。
