（1）高压供电系统的特点

高层建筑中有不少一、二级重要负荷，如消防水泵、事故照明等。因此，一般都要求有独立的高压进线，并设置自备发电机作为应急电源。

高压供电系统接线一般是采用单母线分段接线，二回高压进线分别接到母线的两分段，由母线分段断路器联络。正常时，分列运行，即分段断路器断开，二回进线独立，分别带一半负荷；当一回进线停电时，通过自动投入装置，自动合上分段断路器，全部负荷改由一回正常运行的进线供电，供电可靠性高。

（2）低压配电系统的特点

低压配电系统常采用一级负荷集中接在一段母线上，一般负荷接在另外母线上，母线之间用低压断路器作为联络。自备发电机仅对一级负荷母线提供备用电源。由于一级负荷集中接在一段母线供电，因此，在火灾切除一般负荷时不会误将一级负荷停电。

（3）自备发电机机组

高层建筑自备发电机组常采用柴油发电机组。其优点是启动迅速，控制操作方便。自备应急用柴油发电机输出电压一般为400／230V，其供电负荷如下：

①消防设备用电。

②楼梯及走廊事故照明。

③重要场所的动力、照明用电。

④电梯设备和生活水泵。

⑤冷冻室及冷藏室的有关负荷。

⑥中央控制室及经营管理电脑系统。

⑦保安、通信设施和航空障碍系统用电。

⑧重要会议厅堂和演出场所用电。

⑨其他不能停电的负荷。(www.daowen.com)

自备发电机组容量一般按一级负荷的容量确定。对一些重要的民用高层建筑，可按一级负荷和部分二级负荷来确定装机容量。另外，自备发电机组容量确定时，还应考虑到保证消防水泵能可靠启动。

（4）高层变配电网络

1）采用集中变配电方式

如图6.16所示，变配电室设在底层；高压母线分为两段，两台变压器分别接在两段母线上；低压侧干线沿专设的垂直井道向上敷设，分层支接供电。各层配电盘由两路来自不同变压器的干线支接。正常工作时，负荷由两路干线承担或根据用电情况采用手动或自动切换一路供电，故障时两路线可互为备用。

2）分散变配电供电方式

对电力负荷重的高层建筑，也可将高压线引上楼（见图6.17），形成高压环网配电干线。用小型分散的变配电设备代替大型集中的变配电设备。由于采用高压供电方式，减小了干线截面，降低了电压损失和电能损耗。因此，采用小型化的组合型封闭式变配电设备，提高了供电的可靠性。

3）低压配电系统的典型接线

如图6.18（a）、（b）、（c）所示为混合式配电。它是将楼层分成几个供电区，如每1—4，5—7，8—10层作为一个供电区，每区采用一个配电回路或采用照明和动力分开的配电回路一起供电，电源线接到每层的配电箱，由配电箱供电给本层的用电设备。图6.18（a）与图6.18（b）不同之处是图6.18（b）多一回共用的备用回路。图6.18（d）适用于楼层数量多、负荷大的高层建筑。采用这种大树干式配电方式，可减少低压配电屏数量，安装维修及寻找故障较方便。

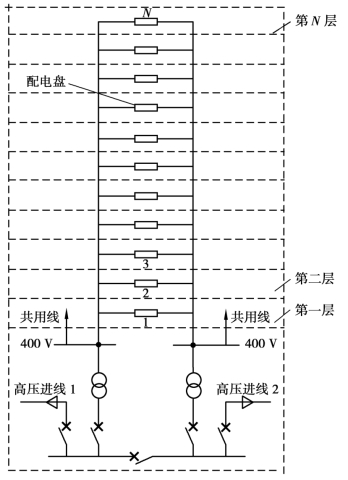

图6.16　集中变配电的高层供电

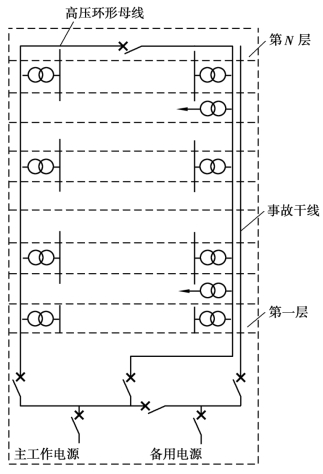

图6.17　高压环形分散变配电供电

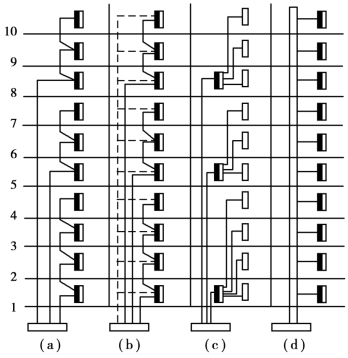

图6.18　楼层低压配电系统

采用分区树干式配电时，一般采用电缆配线。配电分区的楼层数量，主要根据用电负荷的情况及防火要求和维护管理等条件确定。
