高层建筑的外部供配电网络采用全电缆系统，其特点是：短路容量大，接线和继电保护复杂。

（1）一路备用线路的双回路放射式供电网络

双回路的任一条线路都能满足其全部或大部负荷的要求，另设一备用线路，由不同的变电所供电。当发生线路事故，可通过切换操作，继续向负荷（如大厦）供电。此种供电网络可靠性高，适用于负荷特大的超高层或大建筑面积的商业大厦，如图6.12所示。

（2）具有10kV共用开关站的放射式网络

变电所沿大厦的密集处以10kV线路向某大厦的共用开关站供电，再由共用开关站向相邻的大厦供电，组成放射式网络。此种供电网络适用于大厦密集，而且每座大厦的负荷容量不很大的情况。如图6.13采用具有10kV共用开关站的放射式网络。

图6.12　带一路备用线路的双回路放射式

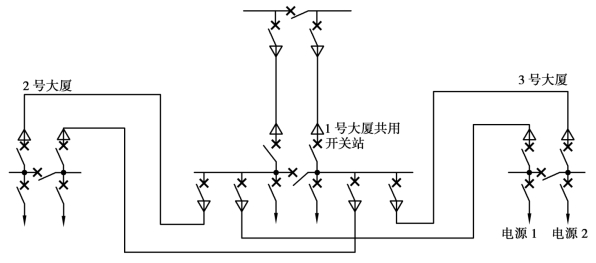

图6.13　具有10kV共用开关站的放射式网络(www.daowen.com)

（3）10kV两进两出链式网

10kV两进两出链式网络，它使用高压设备较多，电缆的截面较大；当大厦密集供电距离短时，保护装置复杂，在线路两端应装设纵联差动保护，动作于两端断路器，如图6.14所示。

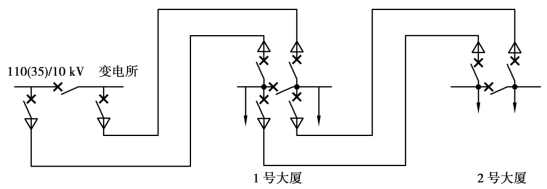

图6.14　10kV两进两出链式网

（4）环式网络分为单环式和多环式

对单环系统，当一根电缆故障时，另一根电缆负担网内全部负荷。每段电缆两端都有断路器并配有纵差保护。在敷设环路电缆时，同时敷设一根38芯控制电缆，作为差动保护及其他信号传输之用，如图6.15所示。

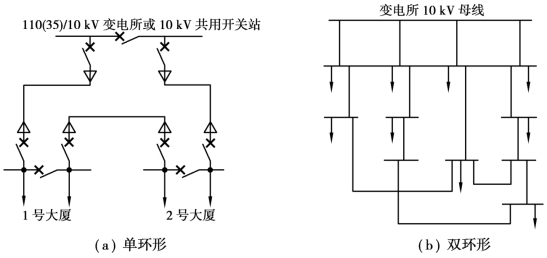

图6.15　环形网络

采用环网接线，在每段电缆两端装设断路器及纵差保护，网络的可靠性高，但设备多、造价昂贵。为降低投资费用，可采用负荷开关来组网。带熔断器的负荷并关可通、断额定电流和切断网络的充电电流及短路电流。当线路发生故障时，借助于故障信息传递，经控制中心计算机判明故障后，可迅速地切断故障线路段，尽快恢复供电。当环网采用手动控制操作时，若线路故障，从判明故障点到切除故障线路段及最后恢复供电，往往需要1h左右的时间。
